I. Tìm hiểu chung về mặt bằng inox JIS10K

A. Mặt bích inox JIS10K là gì?

Mặt bích inox JIS10K là loại sản phẩm được sản xuất theo tiêu chuẩn JIS B2220 của Nhật Bản, với khả năng chịu áp lực làm việc 10Kgf/cm² (~10 bar, tương đương 150 PSI) . Loại này được sử dụng rộng rãi trong các hệ thống ống thoát nước, hơi nước, khí nén và chất hóa học.

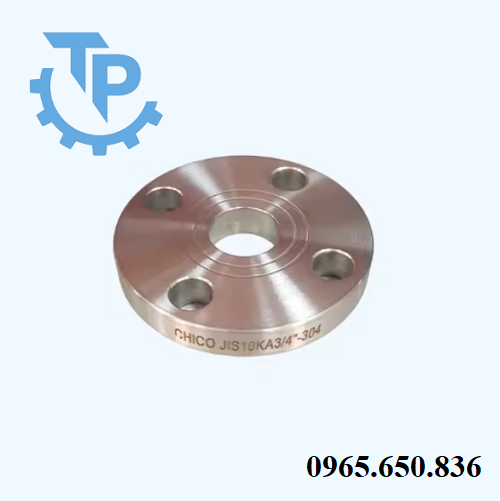

Mặt bích inox tiêu chuẩn JIS10k.

B. Thông số kỹ thuật mặt bích inox JIS 10K

Chất liệu: Inox 201, inox 304, inox 316 (phổ biến nhất là 304 và 316 có khả năng chống ăn mòn cao).
Áp suất làm việc: 10Kgf/cm2 (~10 bar).
Nhiệt độ hoạt động: Tùy theo vật liệu, có thể chịu nhiệt độ từ -10°C đến 550°C .
Tiêu chuẩn: JIS B2220 (Tiêu chuẩn Nhật Bản).
Kích thước phổ biến: Từ DN10 – DN600 (theo hệ mm).
Cấu hình: hàn cổ, hàn trượt, nối ren hoặc mặt mù.

Lưu ý: Tìm hiểu thêm thông số các dòng mặt bích khác tại: Danh mục mặt bích.

II. Các loại mặt bích inox JIS 10K phổ biến

- Mặt bích hàn cổ (Weld Neck Flange – WN): Độ bền cao, chịu áp lực lớn.

- Mặt bích hàn trượt (Slip-On Flange – SO): Cài đặt dễ dàng, sử dụng cho hệ thống năng lượng trung bình.

- Mặt bích ren (Mặt bích có ren – TH): Kết nối ren, không cần hàn, phù hợp với hệ thống năng suất thấp.

- Mặt bích mù (Mặt bích mù – BL): Dùng để kín đường ống, thuận tiện cho việc bảo trì và sửa chữa.

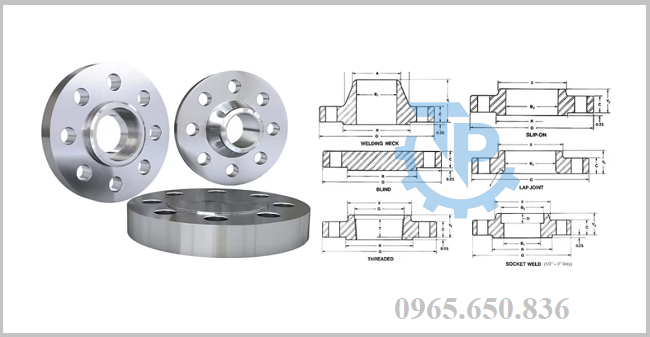

Mặt bích JIS10k.

III. Ưu điểm của mặt bích inox JIS 10K

Chống ăn mòn tốt: Đặc biệt khi sử dụng inox 304 hoặc 316, có thể sử dụng trong môi trường nước biển, hóa chất.

Chịu nhiệt tốt: Hoạt động ổn định trong môi trường có nhiệt độ cao hoặc thấp.

Lắp đặt và bảo trì dễ dàng: Kết nối bằng bulong giúp tháo lắp dễ dàng.

Tính ứng dụng cao: Sử dụng trong nhiều ngành công nghiệp khác nhau.

IV. Bảng kích thước mặt bích inox JIS 10K phổ biến

DN (mm)	Đường kính ngoài (mm)	Bulong error range (mm)	Số lượng lỗ	Bulong lỗi đường kính (mm)
15 (1/2")	95	70	4	15
20 (3/4")	100	75	4	15
25 (1")	125	90	4	19
40 (1,5")	140	105	4	19
50 (2")	155	120	4	19
80 (3")	185	150	8	19
100 (4")	210	175	8	19
150 (6")	280	240	8	23
200 (8")	330	290	12	23

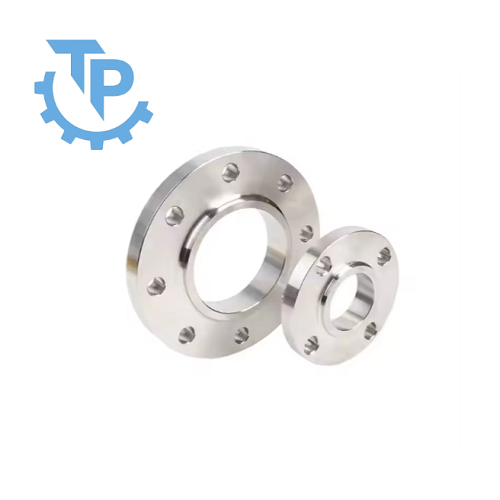

Mặt bích tiêu chuẩn JIS10k.

V. So sánh mặt bích inox JIS 10K với các tiêu chuẩn khác

Tiêu chuẩn	Xuất xứ	Áp suất làm việc	Đơn vị đo lường	Ứng dụng
Tiêu chuẩn JIS 10K	Nhật Bản	10 bar (150 PSI)	Hệ mm	Hệ thống nước, hơi, khí nén
Tiêu chuẩn ANSI 150	Hoa Kỳ	150 PSI (~10 bar)	Hệ inch	Dầu khí, công nghiệp nặng
DIN PN10	Châu Âu	10 bar	Hệ mm	Hệ thống nước, hóa chất

Mặt bích inox JIS10K là loại được lựa chọn phổ biến trong các hệ thống đường ống nhờ khả năng chịu đựng hiệu suất tốt, chống ăn mòn và dễ lắp đặt. Đặc biệt, inox 304 và 316 là hai chất liệu được ưa chuộng nhất để đảm bảo độ bền và hiệu suất hoạt động.

Tìm hiểu thêm: Mặt bích thép mạ kẽm.

Liên hệ để biết thêm chi tiết: 0965.650.836.
