Van giảm áp

Thông thường đối với các hệ thống đường ống, áp suất dòng chảy luôn lớn hơn áp suất đầu vào, điều này dễ gây ra hư hỏng đường ống và gây khó khăn cho các thiết bị được lắp đặt vận hành trên đường ống. Chính vì vậy mà các hệ thống cần điều chỉnh áp suất dòng chảy về mức thấp hơn áp suất đầu vào, để thực hiện vấn đề này người ta thường sử dụng van giảm áp.

Trong bài viết này chúng ta cùng tìm hiểu van giảm áp là dòng van gì, cấu tạo, nguyên lý hoạt động, chức năng và lợi ích khi sử dụng dòng van này trong hệ thống đường ống. Mời quý vị theo dõi tiếp bài viết dưới đây để biết thêm chi tiết.

I. Tim hiểu chung về van giảm áp

1.1. Van giảm áp là gì?

Van giảm áp hay còn được gọi là van điều áp, van ổn áp, van điều tiết áp suất dòng chảy có tên tiếng anh là ( Pressure Reducing Valve ). Đây là dòng van công nghiệp được lắp đặt trên đường ống hệ thống có chức năng điều khiển áp suất của dòng chảy lưu chất về mức ổn định, giúp áp lực của dòng chảy lưu chất phù hợp với đường ống và hoạt động của các thiết bị trong đường ống hệ thống.

Van điều tiết áp suất có khả năng điều tiết áp suất dòng chảy ở nhiều mức khác nhau, tùy vào nhu cầu sử dụng của hệ thống và định mức điều tiết của van. Giúp áp suất đầu ra của van luôn nhỏ hợn áp suất đầu vào, giảm thiểu các hiện tượng quá tải áp suất trong đường ống, 1 phần giúp bảo vệ các thiết bị được lắp đặt hoạt động ở sau van giảm áp.

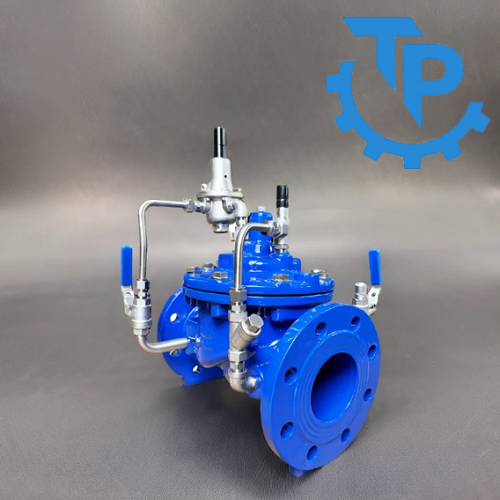

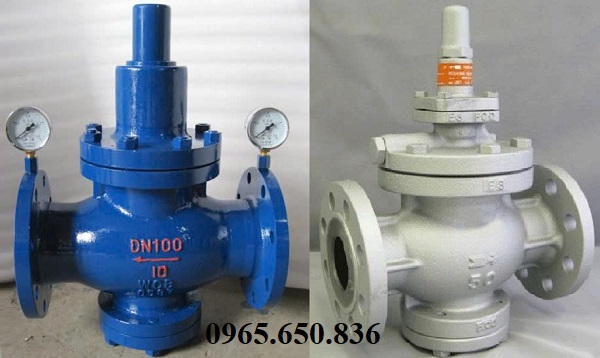

Van ổn áp.

Van giảm áp được sản xuất từ nhiều chất liệu khác nhau như gang, inox, đồng, thép có thể hoạt động tốt trong mọi môi trường lưu chất khác nhau. Với thiết kế với đa dạng kiểu dáng và kích thước khác nhau, phù hợp sử dụng trong mọi hệ thống và đường ống công nghiệp hiện nay.

Pressure Reducing Valve có 2 dạng thiết kế chính là van giảm áp tác động trực tiếp và van giảm áp tác động gián tiết, mỗi dạng van đều có những đặc điểm cấu tạo và cách vận hành riêng, tùy vào nhu cầu sử dụng có thể lựa chọn dòng van phù hợp.

1.2. Thông số kỹ thuật chung của van giảm áp

Mỗi dòng van giảm áp đều có thông số kỹ thuật của riêng nó, tuy nhiên để hiểu rõ hơn về dòng van này chúng tôi đã thiết kế bảng thông số kỹ thuật chung, mời quý vị và các bạn cùng tham khảo.

1.3. Định nghĩa về định mức áp suất của van giảm áp

Định mức áp suất của van giảm áp là áp suất được cài đặt điều chỉnh về của đầu ra van giảm áp. Thông thường áp suất dòng chảy trong đường ống hệ thống sẽ tăng dần lên trong quá trình di chuyển của dòng chảy, đến khi gặp đoạn phân nhánh, điều hướng hay các thiết bị hoạt động trên hệ thống có thể gây ra hư hỏng đường ống và thiết bị do áp lực dòng chảy tăng lên cao vượt mức.

Vì vậy, để đảm bảo áp suất trong đường ống luôn được ổn định thì người sử dụng thường lắp đặt van giảm áp ở các vị trí cần thiết. Khi lắp đặt sẽ điều chỉnh áp suất định mức cho van giảm áp, áp suất định mức này là áp suất sau khi dòng chảy đi qua van giảm áp.

Thông thường áp suất định mức sẽ phù hợp và tương thích với áp suất trung bình của đường ống hay các thiết bị được lắp đặt trên đường ống. Người sử dụng có thể điều chỉnh áp suất định mức tùy vào nhu cầu sử dụng của hệ thống.

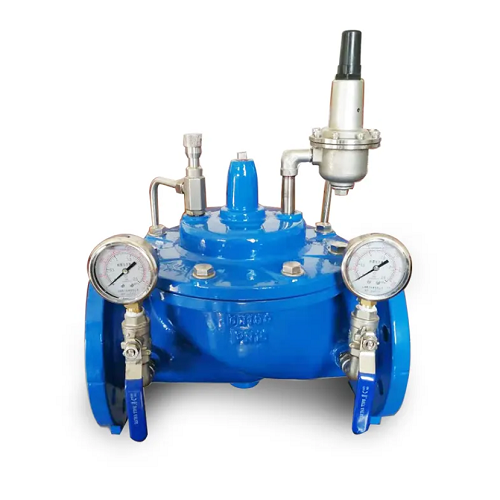

Van điều áp.

1.4. Ứng dụng thực tế của van giảm áp

Van giảm áp là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp hiện nay, chúng được ứng dụng rất rộng rãi trong nhiều ngành nghề và lĩnh vực khác nhau. Đặc biệt đối với các hệ thống đường ống áp suất cao như khí, hơi nóng, nước dòng van này là lựa chọn tối ưu.

Van ổn áp có thể được xem như 1 thiết bị an toàn giúp đảm bảo được đường ống phân nhánh trong hệ thống có áp suất phù hợp với hoạt động. Đảm được áp suất phù hợp với các thiết bị được lắp đặt trên hệ thống đường ống. Một số ứng dụng thực tế của dòng van này có thể kể đến như:

• Ứng dụng trong công nghiệp chế biến và sản xuất: Van điều chỉnh áp suất được sử dụng để ổn định áp suất trong các hệ thống sản xuất thực phẩm, sản xuất y tế, thiết bị xây dựng, chế biến và đóng gói lương thực, đồ uống,...
• Ứng dụng trong xử lý nước: Van ổn áp được sử dụng rất phổ biến trong các hệ thống xử lý nước thải, hệ thống lọc nước và các hệ thống cung cấp nước nguồn,...
• Ứng dụng trong công nghiệp lọc hóa dầu: Van giảm áp được sử dụng trong các hệ thống lọc hóa dầu khí, chất đốt, ổn định áp suất trong các hệ thống đường ống dẫn xăng, dầu, khí đốt, chất đốt.
• Ứng dụng trong các hệ thống điều hòa không khí: Van được sử dụng trong các hệ thống điều hòa không khí HVAC, hệ thống điều hòa trung tâm Chiller.
• Ứng dụng trong các hệ thống hơi nóng: Van được sử dụng trong các hệ thống đường ống hơi nóng, lò hơi, bếp sử dụng nhiệt lượng hơi nước, phòng tắm xông hơi hay các ứng dụng từ hơi nóng khác.

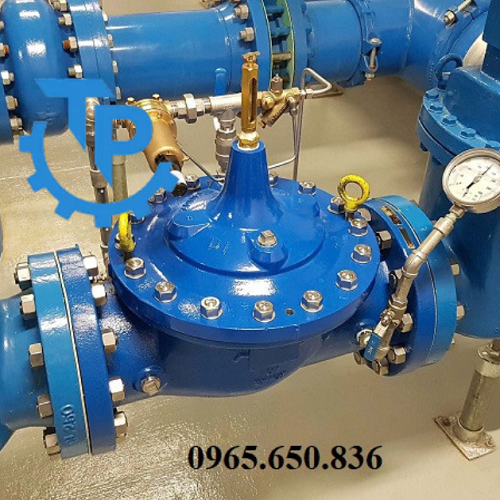

Ứng dụng van điều áp.

II. Tính năng và lợi ích khi sử dụng van giảm áp trong đường ống hệ thống

2.1. Tính năng của van giảm áp

Van giảm áp là thiết bị quan trọng không thể thiếu trên các đường ống hệ thống hiện nay, dòng van này giúp ổn định các hoạt động của hệ thống, đảm bảo an toàn cho hệ thống và các thiết bị hoạt động trên hệ thống.

Dòng van này có chức năng chính là giảm áp suất trong đường ống hệ thống, có thể đảm bảo áp suất đầu ra của van luôn thấp hơn áp suất đầu vao. Với khả năng điều chỉnh áp suất dòng chảy tùy theo cài đặt của người sử dụng, giúp ổn định áp suất đường ống từ đó tạo thuận lợi cho các hoạt động trong vận hành hệ thống.

2.2. Lợi ích khi sử dụng van giảm áp trong đường ống hệ thống

- Giúp ổn định áp suất của đường ống luôn ở định mức cho phép của hệ thống.

- Giúp bảo vệ đường ống và các thiết bị hoạt động phía sau van khỏi các hiện tượng quá tải áp suất.

- Giúp hạn chế các hiện tượng búa nước, sốc dòng chảy do vận tốc dòng chảy quá lơn.

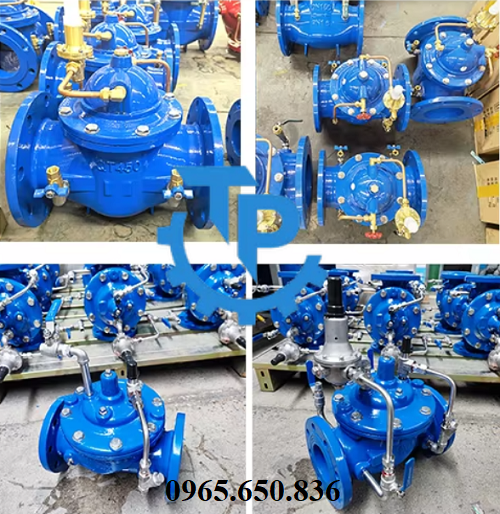

Van điều chỉnh áp suất.

III. Cấu tạo cơ bản của van giảm áp

Có 2 dòng van giảm áp khác nhau là van giảm áp tác động trực tiếp và van giảm áp tác động gián tiếp, tuy đều có chức năng là giảm áp suất dòng chảy về định mức nhưng 2 dòng van này có thiết kế và cấu tạo hoan toàn khác nhau.

3.1. Cấu tạo van giảm áp tác động trực tiếp

Van giảm áp tác động trực tiếp có cấu tạo và nguyên lý hoạt động đơn giản hơn dòng van tác động gián tiếp. Tùy vào từng thương hiệu sản xuất mà dòng van này sẽ có thêm hoặc bớt 1 số bộ phận, tuy nhiên nhiền chung thì dòng van này sẽ có 7 bộ phận chính:

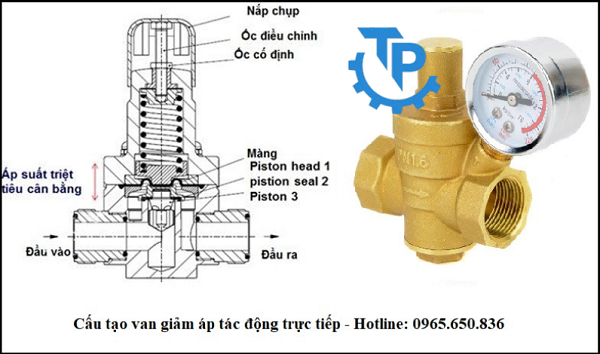

Cấu tạo van giảm áp tác động trực tiếp.

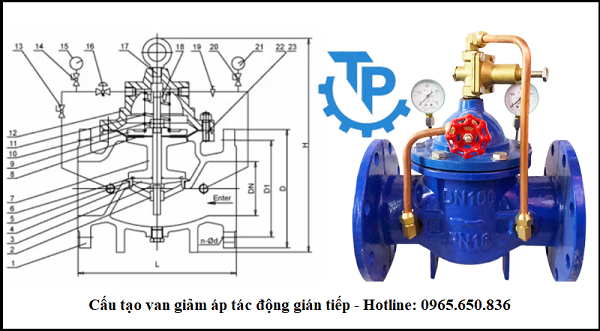

3.2. Cấu tạo van giảm áp tác động gián tiếp

Van giám ap tác động gián tiếp có cấu tạo phức tạp hơn nhiều so với dòng van tác động trực tiếp ở trên, dòng van này có nhiều dạng cấu tạo và hình dạng khác nhau, tùy vào như cầu của người sử dụng có thể lựa chọn loại vạn phù hợp nhất của hệ thống. Cấu tạo cơ bản của dòng van này gồm các bộ phận sau:

IV. Nguyên lý hoạt động của van giảm áp

Vì có cấu tạo khác nhau nên nguyên lý hoạt động của 2 dòng van giảm áp tác động trực tiếp và tác động gián tiếp cũng khác nhau. Tuy nhiên mục tiêu hoạt động chung của 2 dòng van này đều nhằm giảm áp suất dòng chảy trong đường ống.

4.1. Nguyên lý hoạt động van giảm áp tác động trực tiếp

Van giảm áp tác động trực tiếp hoạt động hoàn toàn dựa vào nguyên lý làm tăng và giảm lưu lượng dòng chảy có thể di chuyển qua van. Với thiết kế đặc biệt của đĩa van giúp dòng van này giảm áp suất dòng chảy mà không gây ra các hiện tượng búa nước hay sốc áp suất trong chảy bên trong van.

- Khi xoay vít điều chỉnh theo chiều kim đồng hồ, sẽ làm lò xo của van nén lại và kéo đĩa van di chuyển lên trên tạo ra khoảng cách rộng của đĩa van và ghế van cho lưu chất đi qua. Khoảng cách của đĩa van và ghế van càng lớn áp suất đầu ra sẽ càng cao.

- Khi xoay vít điều chỉnh theo ngược chiều kim đồng hồ, lo xo của van sẽ giản sẽ và đẩy đĩa van di chuyển xuống, thu hẹp khoảng cách của đĩa van và ghê van, từ đó giúp giảm áp suất đầu ra của van.

Như vậy dòng van giảm áp trực tiếp hoạt động hoàn toàn dựa vào việc tăng và giảm khoảng cách của đĩa van và ghế van. Tức lưu lượng dòng chảy có thể di chuyển qua van sẽ tỷ lệ thuận và áp suất dòng chảy, tức lưu lượng đi qua van càng lớn áp suất dòng chảy càng cao và ngược lại.

Nguyên lý hoạt động van giảm áp tác động trực tiếp.

4.2. Nguyên lý hoạt động của van giảm áp tác động gián tiếp

Khác với dòng van giảm áp trực tiếp, van giảm áp gián tiếp sử dụng 2 bộ phận van giảm áp để điều chỉnh áp suất dòng chảy, khi ở trạng thái bình thường áp suất đầu vào không vượt quá áp suất định mức của van, màng van sẽ ở vị trí mở được cài đặt trước.

Khi áp suất đầu vào lớn hơn áp suất đầu ra, áp suất trong ống điều chỉnh cũng tăng và tác động lên van phụ, lúc này van phụ sẽ tác động khiển lưu chất di chuyển vào buồng trong của màng van khiến màng van di chuyển hạ xuống làm tăng tiếp diện của màng van và đĩa van từ đó giàm lưu lượng dòng chảy di chuyển qua van và giảm áp suất đầu ra xuống gần hoặc bằng với định mức.

Khi muốn điều chỉnh áp suất định mức, người sử dụng cần xoay vít điều chỉnh trên van phụ ( van phụ có nguyên lý điều chỉnh tương tự như van giảm áp tác động trực tiếp kích thước nhỏ ).

Nguyên lý hoạt động của van giảm áp gián tiếp.

V. Phân loại các dòng van giảm áp trên thị trường

5.1. Van giảm áp tác động trực tiếp

Thường được làm từ các chất liệu có độ cứng cao, có cấu tạo đơn giản, nguyên lý vận hành không quá phức tạp không yêu cầu người có quá nhiều kinh nghiệm sử dụng.

Dòng van này thường được sử dụng trong các hệ thống chỉ yêu cầu giảm áp suất dòng chảy ở mức nhất định, không có yêu cầu quá cao về độ chính xác của áp suất đầu ra của van.

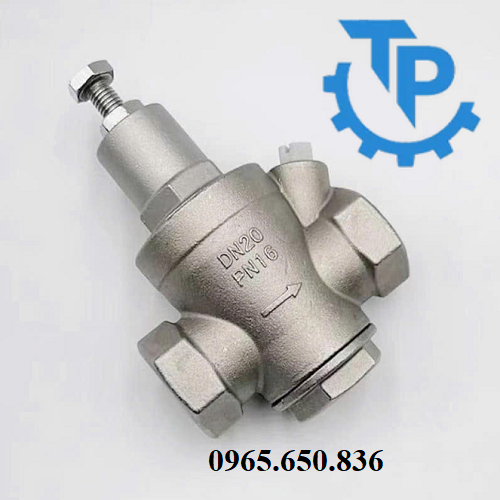

Van giảm áp tác động trực tiếp,

5.2. Van giảm áp tác động gián tiếp

Van giảm áp gián tiếp là dòng van được sử dụng khá phổ biến đối với các hệ thống đường ống lơn, các hệ thống đường ống có yêu cầu cao về độ kiếm soát áp suất đầu ra. Dòng van này có cấu tạo khá phức tạp, nguyên lý hoạt động đa dạng có thể điều chỉnh áp suất ở mức nhỏ đến to tùy vào nhu cầu sử dụng.

Van có tỷ lệ giáp áp lực cao xuống thấp ở khoảng rộng, tuy nhiên mỗi lần chỉ chỉnh chỉ có thể điều chỉnh ở mức áp suất nhỏ.

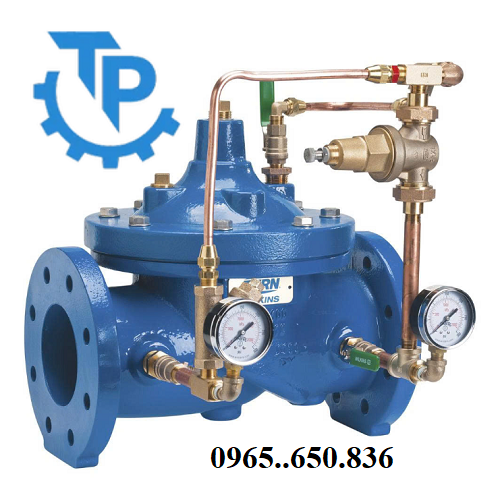

Van giảm áp tác động gián tiếp.

5.3. Các dạng phân loại khác

- Phân loại theo môi trường sử dụng: Có 4 dạng môi trường sử dụng van giảm áp đó là nước, hơi nóng, khí nén, thủy lực.

• Van giảm áp nước
• Van giảm áp hơi nóng
• Van giảm áp khí nén
• Van giảm áp thủy lực

- Phân loại theo phương thức kế nối: Van giảm áp có 3 dạng kết nối chính là kết nối mặt bích, nối hàn và nối ren.

• Van giảm áp nối hàn
• Van giảm áp mặt bích
• Van giảm áp nối ren

- Phân loại theo chất liệu chế tạo: Để phù hợp với các môi trường hệ thống khác nhau, van điều áp được sản xuất từ nhiều chất liệu khác nhau nhằm đáp ứng mọi nhu cầu sử dụng.

• Van giảm áp đồng
• Van giảm áp inox
• Van giảm áp gang
• Van giảm áp thép

VI. Đánh giá ưu điểm và nhược điểm của van giảm áp

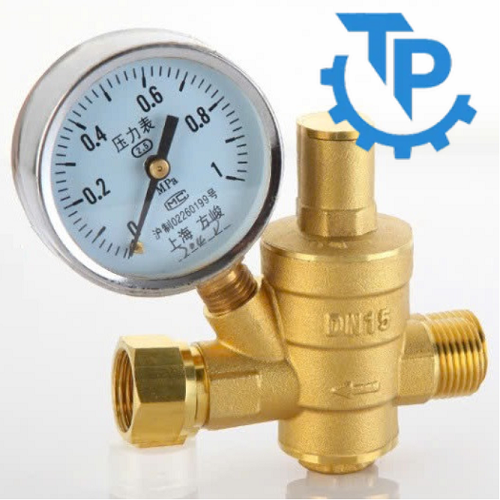

Van giảm áp đồng.

VII. Nên mua van giảm áp ở đâu

Hiện nay trên thị trường có rất nhiều các đơn vị khác nhau cung cấp các dòng van giảm áp, có 3 cách chính có thể tìm mua các dòng van giảm áp trên thị trường hiện nay:

- Mua trên Website: Với thời đại công nghệ thông tin các sản phẩm đều có thể được bán online thông qua các sàn thương mại điện tử hay các website của tường thương hiệu. Quý khách hàng có thể tìm kiếm và mua sản phẩm trên các website chính chủ của thương hiệu sản xuất.

- Mua tại các nhà phân phối: Các dòng van giảm áp tại thị trường Việt Nam đều được nhập khẩu chính hãng, vì vậy có rất nhiều các đơn vị phân phối sản phẩm trên thị trường. Cần lưu ý tìm hiểu rõ đơn vị cung cấp đảm bảo uy tín và chất lượng mới có thể tin mua.

- Mua tại tổng kho van: Quý khách hàng có thể đến trực tiếp các tổng kho van công nghiệp hay các văn phòng giao dịch của thương hiệu tại Việt Nam để tìm mua sản phẩm. Ưu điểm của việc này là không sợ hàng nhái, hàng kém chất lượng, có đầy đủ mẫu mã và kích thước.

7.1. Hướng dẫn cách lựa chọn van giảm áp

Van giảm áp là dòng van có đa dạng chất liệu sản xuất, kích thước, kiểu dáng và mẫu mã,...mỗi dạng van sẽ phù hợp sử dụng trong các hệ thống đường ống công nghiệp khác nhau, cần lưu ý đến đặc điểm và tính năng của từng loại để có thể lựa chọn dòng van phù hợp nhất với hệ thống đường ống.

• Lựa chọn theo môi trường sử dụng: Mỗi mỗi trường hệ thống và lưu chất khác nhau sẽ phù hợp sử dụng các dòng van giảm áp khác nhau, tùy vào môi trường có thể lựa chọn dòng van phù hơp. Ví dụ, môi trường lưu chất hơi, khí sẽ sử dụng các dòng van giảm áp hơi, khí hay các môi trường có lưu chất nhiệt độ cao, áp suất cao, môi trường hóa chất nên sử dụng các dòng van giảm áp inox.
• Lựa chọn theo áp suất định mức của hệ thống: Theo khuyến cao của nhà sản xuất nên lựa chọn van có áp suất định mức cao hơn áp suất định mức của hệ thống từ 8 – 15% sẽ hoạt động ổn định hơn.
• Lựa chọn theo kích thước và kiểu lắp đặt: Van giảm áp có dãi kích thước rộng từ DN15 – DN1000 và nhiều dạng lắp đặt với đường ống khác nhau, cần đo đạt kích thước đường ống cẩn thận và lựa chọn kiểu lắp đặt phù hợp nhất với hệ thống đường ống.
• Lựa chọn theo thương hiệu và nhà cung cấp: Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp các dòng van giảm áp đến từ nhiều thương hiệu khác nhau trên thế giới. Cần tìm hiểu rõ để tránh mưa phải hành nhái, hàng giả, hàng kém chất lượng.

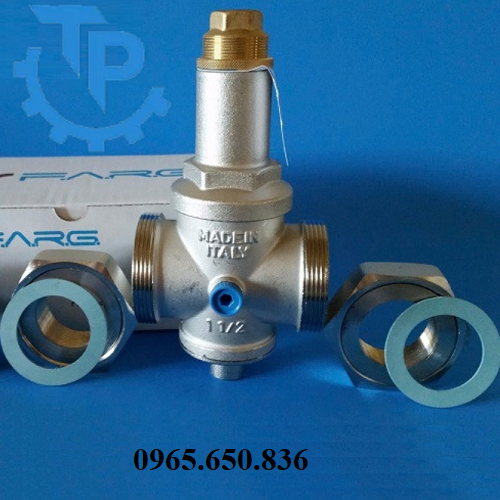

Van giảm áp FARG.

7.2. Hướng dẫn lắp đặt van giảm áp

Để van giảm áp có thể hoạt động tốt trong hệ thống đường ống, đảm bảo được khả năng vận hành và tuổi thọ sử dụng của van. Người sử dụng cần lắp đặt van vào hệ thống đường ống chuẩn với yêu cầu và đúng với hướng dẫn của nhà sản xuất.

Chú ý các điểm kết nối với khớp liên kết có đồng nhất với nhau, đạt độ chắc chắn và đúng độ kín theo yêu cầu, không bị rung lắc hay rò rỉ lưu chất trong đường ống. Đảm bảo van được lắp với đúng chiều của dòng chảy, trên thân van có mũi tên chỉ hướng của dòng chảy đi qua. Trang bị đồng hồ đo áp suất ở 2 đầu của van, kiểm soát áp suất đầu vào và áp suất đầu ra ổn định tránh các hiện tượng quá tải áp suất.

7.3. Hướng dẫn cách chỉnh định mức áp suất đầu ra của van

Thông thường van giảm áp sẽ được cài áp suất định mức trung bình, tùy vào dòng van mà áp suất định mức sẽ cao hoặc thấp. Nếu cần thay đổi áp suất định mức đầu ra của van cần thực hiện theo các bước sau:

• Trước khi điều chỉnh cần đóng tất các thiết bị lắp đặt và hoạt động phía sau van giảm áp.
• Kiểm tra các chỉ số áp suất đầu vào và đầu ra của van trên đồng hồ đo áp suất đường ống.
• Tháo nắp chụp trên đầu của van giảm áp trực tiếp, nếu là van giảm áp gián tiếp cần tháo nắp chụp trên van phụ.
• Dùng cờ lê hoặc tô vít để vặn mở ốc hãm.
• Dùng cờ lê quay vít điều chỉnh để điều chỉnh áp, muốn tắng quay theo chiều kim đồng hồ, muốn giảm áp thì quay ngược lại kim đồng hồ.
• Sau khí điều chỉnh xong cần vặn chặt lại ốc hãm để cố định vít điều chính và đậy nắp chụp bảo vệ lại.

Căn chỉnh van giảm áp.
