Van an toàn Thủy Lực

I. Giới thiệu sản phẩm - Van an toàn thủy lực

A. Van an toàn thủy lực là gì?

Van an toàn thủy lực hay còn được gọi van an toàn nước, là dòng van an toan chuyên sử dụng trong các hệ thống đường ống nước có áp suất dòng chảy cao, lưu lượng di chuyển lớn. Dòng van này được sử dụng để đảm bảo áp suất dòng chảy trong đường ống không vượt quá mức áp suất an toàn của hệ thống, đảm bảo hệ thống đường ống khống bị quá tải áp suất dẫn đến hư hỏng đường ống và các thiết bị hoạt động trên đường ống hệ thống.

Dòng van này được xếp vào các loại van áp suất trên đường ống, hoạt động hoàn toàn nhờ váo áp suất của dòng chảy lưu chất, không cần sử tác động từ con người để điều khiển hoạt động của van. Khi ở trạng thái bình thường van luôn đóng và ngăn chặn dòng chay di chuyển qua van, khi áp suất đường ống vượt quá ngưỡng áp suất định mức của van, lúc này đĩa van sẽ mở để xả bớt 1 phần lưu lượng nước trong đường ống từ đó giảm áp suất đường ống, khi áp suất về ngưỡng an toàn van sẽ tự động đóng lại để ngăn chặn dòng chay di chuyển qua van.

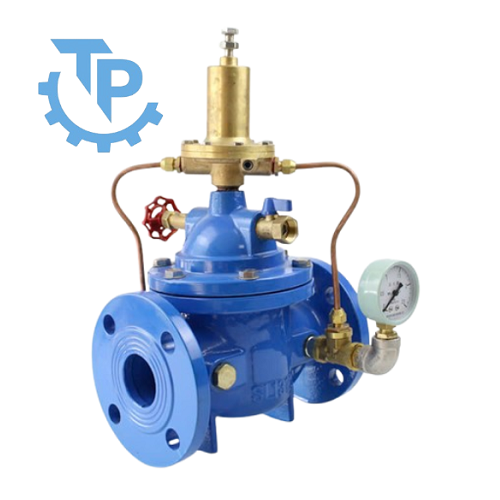

Van an toàn tác động kép.

Hiên này trên thị trường có rất nhiều các dòng van an toàn thủy lực được sản xuất từ nhiều chất liệu và thiết kế khác nhau, mỗi dòng van đều có những đặc điểm riêng biệt phù hợp sử dụng trong các môi trường hệ thống khác nhau. Dòng van này được sản xuất với dãi kích thước lớn từu DN50 – DN300, sử dụng dạng kết nối mặt bích đa tiêu chuẩn phù hợp lắp đặt với mọi kích thước đường ông phổ biến hiện nay.

B. Thông số kỹ thuật van an toàn thủy lực

C. Cấu tạo của van an toàn thủy lực

Van an toàn thủy lực có cấu tạo khá phức tạp, được chia làm các phần khác nhau là phần van chinh, phần van phụ và các chi tiết bộ phận khác. Cụ thể cấu tạo của van an toàn thủy lực gồm cacs chi tiết bộ phận sau:

• Van an toàn chính
• Van an toàn phụ ( pilot )
• Ống dẫn kết nối van chính – van phụ
• Ống xả van phụ
• Đồng hồ đo áp suất
• Điểm kết nối đường ống

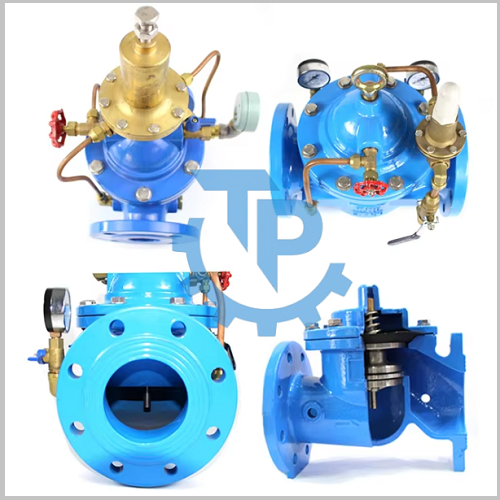

Cấu tạo van an toàn thủy lực.

>>> Để biết thêm chi tiết về cấu tạo của van an toàn thủy lực mời các bạn tham trong bài viết Van an toàn, phần cấu tạo van an toàn gián tiếp.

D. Nguyên lý hoạt động của van an toàn thủy lực

Van an toàn thủy lực có nguyên lý hoạt động hoàn toàn dựa váo áp lực của dòng chảy để hoạt động. Ở trạng thái bình thường van luôn đóng, người sử dụng cần cài đặt áp suất định mức cho van, mức áp suất này thông thường là mức áp suất an toàn của hệ thống đường ống.

Khi áp suất dòng chảy trong đường ống vượt quá mức áp suất định mức của van, áp suất trong ống dẫn pilot tăng làm mở van phụ và xả 1 phần lưu chất về cổng ra của van chính. Khi áp suất tiếp tục tăng cao, van phụ không đủ tải van chính sẽ mở để tăng lưu lượng xả lưu chất ra bên ngoài đường ống từ đó trực tiếp giảm áp suất trong đường ống hệ thống.

Khi mức áp suất trong đường ống hệ thống giảm dần xuống, van chính sẽ đóng lại trước van phụ vẫn mở để xả lưu chất. Đến khi áp suất đường ống xuống mức an toàn van phụ mới đóng lại và van trở lại trạng thái đóng bình thường, lưu chất không thể di chuyển qua van.

II. Lý do nến sử dụng van an toàn thủy lực trong hệ thống đường ống

Van an toàn thủy lực là giải pháp tối ưu đối với các hệ thống đường ống nước, các hệ thống bơm cao áp, hệ thống nước phòng cháy chữa cháy hay các hệ thống nước tòa nhà cao tầng, nước cho công nghiệp sản xuất đều có thể sảy ra các hiện tượng tăng áp suất đột ngột. Hiện tượng tăng áp suất này có thể gây ra tác động tiêu cực đến hệ thống, như vỡ đường ống, hư hỏng các thiết bị hoạt động trên hệ thống đường ống.

Van an toàn thủy lực là thiết bị giúp giảm áp suất dòng chảy trong hệ thống đường ống 1 cách tự động, nhờ vào áp lực của dòng chảy, dòng van này sử dụng nguyên lý xả bớt lưu lượng nước trong đường ống từ đó giảm áp suất dòng chảy. Là giải phát tối ưu giúp bảo vệ đường ống và các thiết bị công nghiệp trên hệ thống khỏi áp suất quá tải trong đường ống

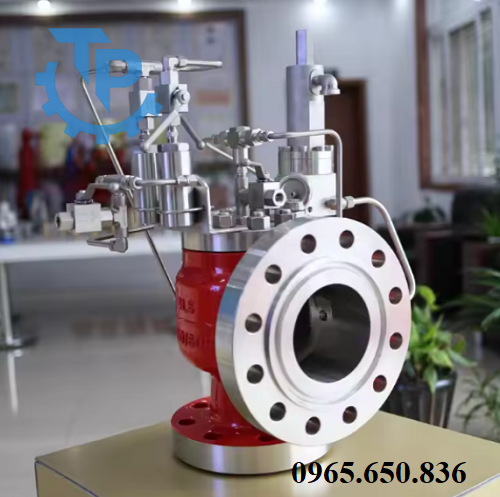

Van an toàn thủy lực inox.

III. Top 5 dòng van an toàn thủy lực được sử dụng phổ biến nhất trên thị trường hiện nay

1. Van an toàn thủy lực Hàn Quốc

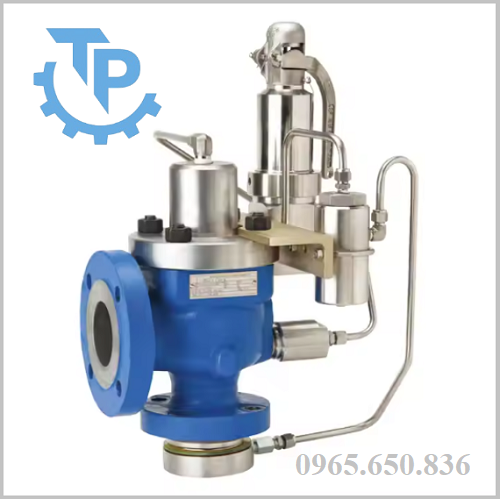

Van an toàn thủy lực Hàn Quốc.

2. Van an toàn thủy lực Malaysia

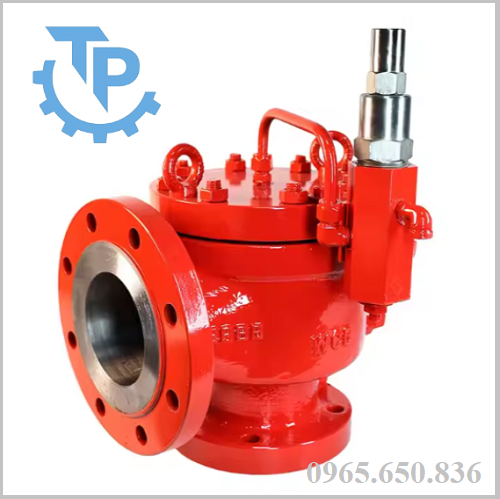

Van an toàn thủy lực Malaysia.

3. Van an toàn thủy lực Đài Loan

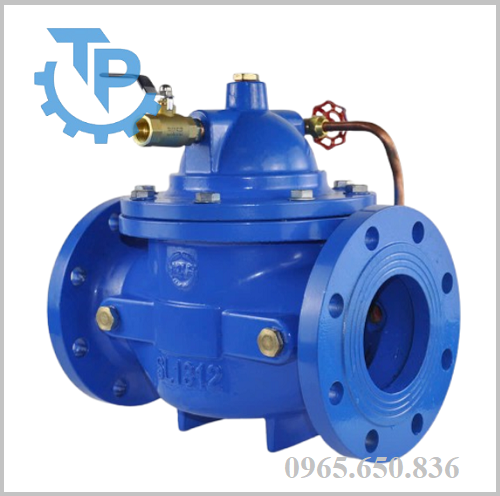

Van an toàn thủy lực Đài Loan.

4. Van an toàn thủy lực Thổ Nhĩ Kỳ

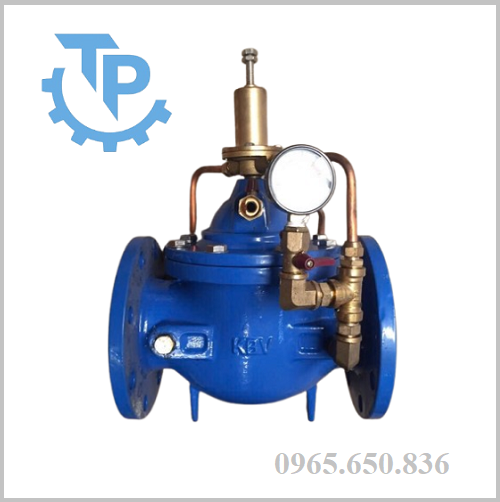

Van an toàn thủy lực Thổ Nhĩ Kỳ.

5. Van an toàn thủy lực Trung Quốc

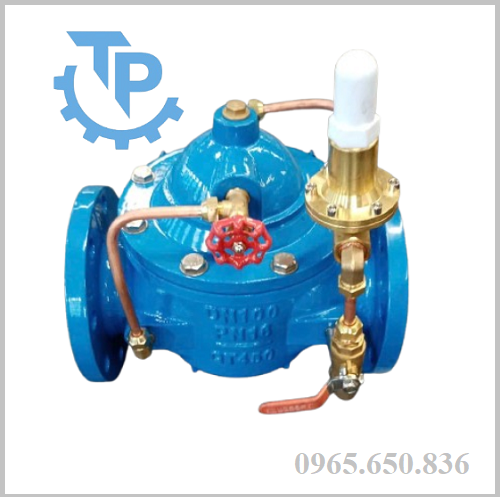

Van an toàn thủy lực Trung Quốc.

IV. Ưu, nhược điểm của van an toàn thủy lực

A. Ưu điểm của van an toàn thủy lực

• Tự động hoạt động nhờ vào áp suất của dòng chảy lưu chất mà không cần tác động từ người sử dụng.
• Thiết kế nhỏ gọn, dạng kết nối mặt bích đa dụng, dễ dàng lắp đặt và tháo rỡ trong quá trình vệ sinh, bảo trì và bảo dưỡng van.
• Khả năng giảm áp suất đường ống 1 hiệu quả với độ chính xác với áp suất định mức cao, không làm thâm hụt áp suất.
• Bảo vệ máy bơm, đường ống và các thiết bị hoạt động trên đường ống khỏi hiện tượng tăng áp suất đột ngột.
• Van an toàn thủy lực được Thuận Phát Valve cung cấp chính hãng từ các thương hiệu hàng đầu, có chất lượng tốt, tuổi thọ sử dụng lâu dài.
• Được bảo hành dài hạn, cung cấp đầy đủ các giấy tờ chứng từ như CO – CQ – Catalog, VAT, Bill of lading,…

B. Nhược điểm của van an toàn thủy lực

• Van an toàn thủy lực không phù hợp sử dụng trong các hệ thống đường ống hơi nóng có nhiệt độ cao lên đến 200 độ C.
• Van có kích thước hạn chế, kích thước tối đa của dòng van an toàn này chỉ đến DN500 không thể sử dụng trong các hệ thống có kích thước quá cỡ.

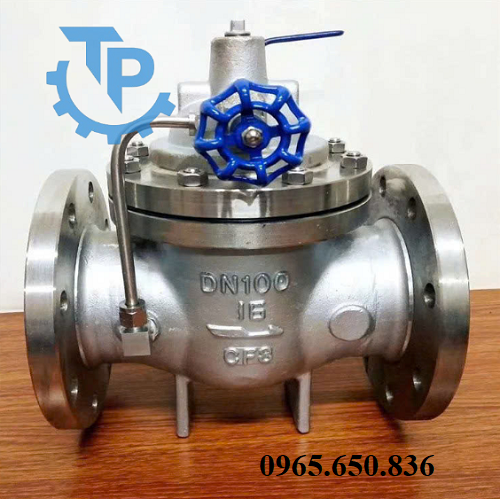

Van an toàn inox tác động gián tiếp.

V. Ứng dụng thực kế của van an toàn thủy lực

Van an toàn thủy lực là giải pháp tối ưu đối với các hệ thống đường ống nước, tuy nhiên dòng van này cũng có thể ứng dụng trong nhiều dạng môi trường khác nhau. Một số ứng dụng thực tế của dòng van này có thể kể đến như:

- Ứng dụng 1: Sử dụng trong các hệ thống bơm phòng cháy chữa cháy tại các tòa nhà cao tầng, bệnh viện, trạm xá, trường học, TTTM, trung tâm hội nghị,…

- Ứng dụng 2: Sử dụng trong các hệ thống bơm nước cao áp, các hệ thống bơm nước sạch nguồn cho đô thị, thành phố, khu công nghiệp,…

- Ứng dụng 3: Sử dụng trong các hệ thống đường ống dẫn xăng dầu, các trạm bơm xăng dầu với đường ống dài hàng km.

- Ứng dụng 4: Sử dụng trong các hệ thống kiểm định và hiệu chuẩn máy bơm công suất lớn, các hệ thống thử nghiệm công suất máy bơm.

- Ứng dụng 5: Sử dụng trong các hệ thống đường ống dẫn và xử lý nước thải, các hệ thống đường ống dẫn nước thải sau quá trình sử lý.

- Ứng dụng 6: Sử dụng trong các nhà máy thủy điện, nhà máy nhiệt điện, hệ thống bơm nước hạ nhiệt,…

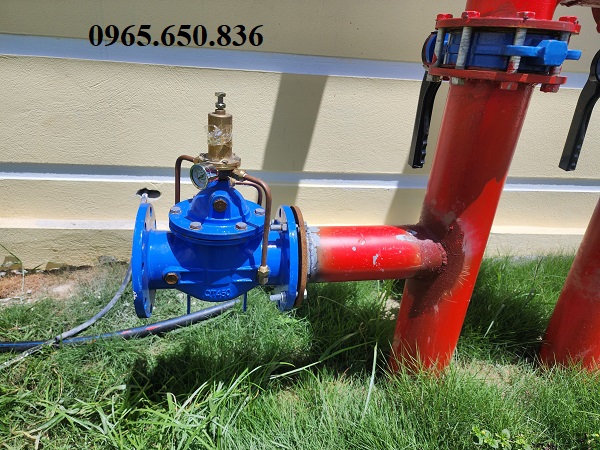

Ứng dụng của van an toàn thủy lực.

VI. Hướng dẫn sử dụng van an toàn thủy lực

Mỗi một thiết bị đường ống hệ thống khác nhau, đều có những cách vận hành và sử dụng khác nhau, điều này rất quan trọng bởi nó ảnh hưởng trực tiếp đến khả năng vận hành sản xuất của hệ thống. Dươi đây là các lưu ý khi sử dụng van an toàn thủy lực mời quý vị và các bạn cùng tham khảo.

A. Lưu ý lựa chọn van an toàn thủy lực

Van an toàn thủy lực là dòng van khá đa dạng về chủng loại, kích thước và mẫu mã khác nhau, mỗi dạng van sẽ phù hợp sử dụng trong hệ thống và nhu cầu sử dụng khác nhau của hệ thống. Để có thể lựa chọn dòng van phù hợp nhất với hệ thống, quý khách hàng cần lưu ý đến các vấn đề sau trong quá trình lựa chọn van:

• Lưu ý đến kích thước của đường ống và kích thước của van an toàn thủy lực
• Lưu ý đến tiêu chuẩn mặt bích kết nối của van, có 4 loại tiêu chuẩn khác nhau là JIS, DIN, ANSI, BS.
• Lưu ý đến chất liệu van, có 2 dạng chất liệu chính là van an toàn thủy lực inox và van an toàn thủy lực gang.
• Lưu ý đến áp suất định mức tối đa của van và áp suất dòng chảy đường ống.

>>> Cần tham khảo thêm ý kiến từ các chuyên giá hay đơn vị cung cấp để có thể lựa chọn dòng van phù hợp nhất với hệ thống, việc lựa chọn đúng dòng van giúp tăng hiệu quả vận hành của van, đảm bảo van hoạt động tốt và tăng tuổi thọ sử dụng van.

B. Lưu ý khi lắp đặt van an toàn thủy lựa

Việc lắp đặt van an toàn thủy lực đúng với kỹ thuật là điều rất quan trọng, bởi nếu lắp đặt không đúng có thể dẫn đến van không thể hoạt động từ đó gây ra hư hỏng cho van và đường ống hệ thống. Khi lắp đặt dòng van cần lưu ý đến các điểm sau:

• Lựa chọn vị trí lắp đặt van đúng với nhu cầu sử dụng của hệ thống.
• Lắp đặt van đúng chiều của dòng chảy lưu chất, trên thân van có mũi tên chỉ hướng dòng chảy di chuyển.
• Khi lắp đặt cần đảm bảo van được lắp đặt đúng với hướng dẫn của đơn vị cung cấp.
• Van được lắp đặt chắc chắn, không bị rò rỉ lưu chất, hay rung lắc trong quá trình vận hành.
• Sauk hi lắp đặt xong cần test thử hoạt động của van, nếu không có vấn đề gì mới cho van đi vào hoạt động.

C. Lưu ý khi sử dụng van an toàn thủy lực

• Cần cài đặt trước định mức áp suất cho van an toàn thủy lực, mức áp suất cài đặt không được quá dãi áp suất của van.
• Áp suất trong đường ống hệ thống không được vượt quá áp suất chịu đựng của van.
• Cẩn bảo trì và bảo dưỡng van từ 3 – 6 tháng 1 lần, nếu lưu chất có nhiều cặn bẩn cần rút ngắn thời gian bảo dưỡng định kỳ.
• Thường xuyên kiểm tra đồng hồ đo áp suất, để đảm bảo van vẫn hoạt động ổn định, nếu có sự cố cần giải quyết ngay để đảm bảo được hoạt động của hệ thống.

Van an toàn tác động gián tiếp.
