Van bi chịu áp lực cao

I. Tìm hiểu chung - Van bi chịu áp lực cao là gì?

Van bi chịu áp lực cao là các dòng van bi được sản xuất từ chất liệu inox 304, 316, thép, gang có khả năng chịu áp lực và nhiệt độ lớn. Đây là thiết bị được sử dụng để điều khiển hoạt động của dòng chảy lưu chất trong các hệ thống đường ống, được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay.

Van bi chịu áp lực cao được sản xuất để sử dụng cho các hệ thống đường ống chịu áp lực cao nên dòng van này thường được thiết kế các dạng điều khiển hỗ trợ con người trong việc điều khiển như điều khiển tay quay, điều khiển điện hoặc điều khiển khí nén. Ngoài ra kích thước của van được sản xuất từ DN15 đến DN500 phù hợp lắp đặt với mọi kích thước đường ống tương ứng.

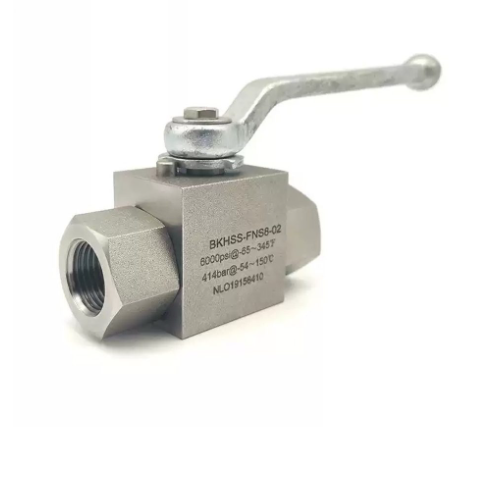

Van bi chịu áp lực cao.

Hiện nay các dòng van bi chịu áp lực cao đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng và phân phối tại thị trường Việt Nam với giá cả ưu đãi nhất, các sản phẩm của chúng tôi đều được bảo hành lên đến 12 tháng và có đầy đủ giấy tờ như CO - CQ, Catalog,...Quý khách hàng quan tâm hãy lên hệ ngay để nhận được tư vấn chi tiết 24 /7 từ các chuyên gia hàng đầu trong ngành.

II. Thông số kỹ thuật van bi chịu áp lực cao

• Kích thước: DN15 đến DN500.
• Chất liệu van: Inox 304, 316, gang, thép.
• Dạng van: Van 2 ngã, van 3 ngã.
• Thiết kế thân: 1 mảnh, 2 mảnh.
• Dạng điều khiển: Tay quay, điều khiển khí nén, điều khiển điện.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Áp suất làm việc: PN10, PN16,...PN40.
• Nhiệt độ làm việc: - 20 độ C đến 400 độ C.
• Môi trường làm việc: Hệ thống áp suất cao, dung dịch chất lỏng, nước, khí, hơi.
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia, EU, G7,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành 12 tháng.

III. Cấu tạo và nguyên lý hoạt động của van bi chịu áp lực cao

3.1. Cấu tạo van bi chịu áp lực cao

Van bi chịu áp lực cao có cấu tạo giống với các dòng van bi khác trên thị trường, tuy nhiên các chi tiết bộ phận của dòng van này được làm từ các chất liệu có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt hơn. Cụ thể cấu tạo của dòng van này gồm 5 bộ phận sau:

Thân van: Được làm từ các chất liệu như inox 304, 316, gang, thép có khả năng chịu áp lực lên tới PN40. Thân van có nhiệm vụ liên kết các bộ phận khác thành 1 thể và kết nối với hệ thống đường ống bằng nối ren hoặc kết nối mặt bích.

Trục van: Có thiết kế dạng hình trụ đặc, được làm từ các vật liệu có độ cứng cao như thép hoặc inox. Trục van có nhiệm vụ kết nối chuyển động của bi van và bộ phận điều khiển.

Bi van: Có dạng hình cầu đặc, được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van. Bi van được làm từ các chất liệu cao cấp như inox 304, 316 có nhiệm vụ như cánh cửa có thể đóng hoặc mở cho lưu chất di chuyển qua van.

Gioăng làm kín: Đây là bộ phận được đặt ở giữa thân van và bi van, bao bọc bên ngoài bi van. Có nhiệm vụ đảm bảo độ kín cho van trong quá trình van đóng.

Bộ phận điều khiển: Đây là bộ phận giúp người sử dụng có thể điều khiển hoạt động của van, bộ phận này có nhiều dạng khác nahu như tay gạt, tay quay, điều khiển điện, điều khiển khí nén.

3.2. Nguyên lý hoạt động của van bi chịu áp lực cao

Tùy theo từng dạng hoạt động mà van bi chịu áp lực cao cũng có nguyên lý hoạt động khác nhau, tuy nhiên dù là dạng điều khiển nào thì nguyên lý hoạt động đều dựa và việc điều khiển chuyển động xoay của trục van và bi van. Cụ thể dựa vào bộ phận điều khiển để khiến trục van xoay từ 0 - 90 độ để mở van và ngược lại khiến trục van xoay từ góc 90 độ về 0 độ để dóng van.

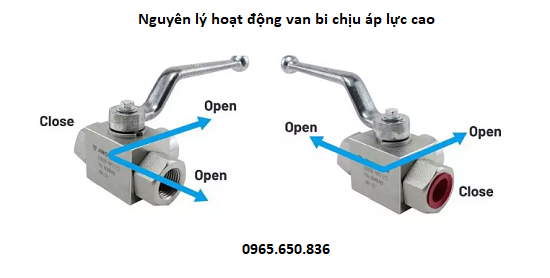

Nguyên lý hoạt động van bi chịu áp lực cao.

IV. Các dòng van bi chịu nhiệt độ cao

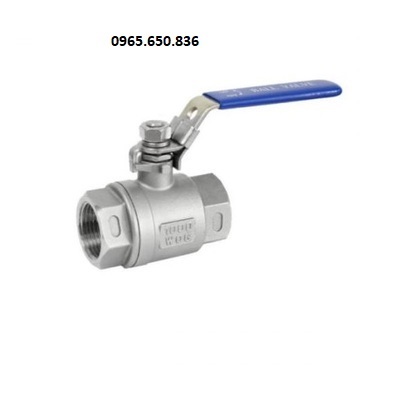

4.1. Van bi tay gạt chịu nhiệt độ cao

Thông số kỹ thuật  Kích thước: DN15 - DN100. Chất liệu: inox, gang, thép. Dạng điều khiển: Tay gạt. Dạng hoạt động: ON/OFF. Thiết kế thân: 1 mảnh, 2 mảnh. Áp suất: PN10 - PN16. Nhiệt độ: Tối đa 220 độ C. Bảo hành: 12 tháng.

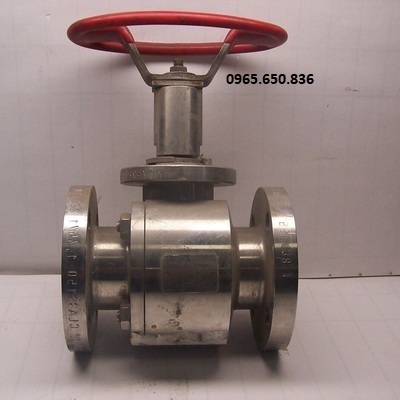

4.2. Van bi tay quay chịu nhiệt độ cao

Thông số kỹ thuật  Kích thước: DN15 - DN200. Chất liệu: inox, gang, thép. Dạng điều khiển: tay quay. Dạng hoạt động: ON/OFF. Thiết kế thân: 1 mảnh, 2 mảnh. Áp suất: PN10 - PN16 - PN25. Nhiệt độ: Tối đa 220 độ C. Bảo hành: 12 tháng.

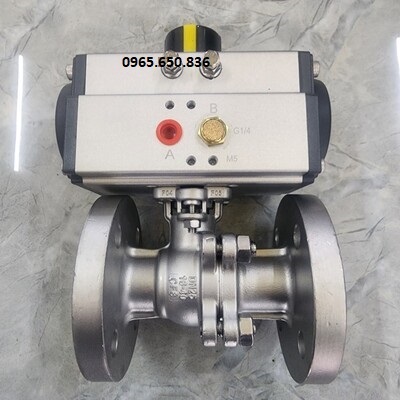

4.3. Van bi điêu khiển khí nén chịu nhiệt độ cao

Thông số kỹ thuật  Kích thước: DN15 - DN500. Chất liệu van: inox, gang, thép. Chất liệu bộ điều khiển: hợp kim nhôm phủ sơn tĩnh điện. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: ON/OFF, tuyến tính. Khí nén sử dụng: 3bar - 8bar Thiết kế thân: 1 mảnh, 2 mảnh. Áp suất: PN10, PN16,...PN40. Nhiệt độ: Tối đa 220 độ C. Thời gian đóng/mở: từ 1 - 3 giây. Bảo hành: 12 tháng.

4.4. Van bi điều khiển điện chịu áp lực cao

Thông số kỹ thuật  Kích thước: DN15 - DN500. Chất liệu van: inox, gang, thép. Chất liệu bộ điều khiển: hợp kim nhôm phủ sơn tĩnh điện. Dạng điều khiển: Điều khiển điện. Dạng hoạt động: ON/OFF, tuyến tính. Điện áp sử dụng: 24V, 220V, 380V. Thiết kế thân: 1 mảnh, 2 mảnh. Áp suất: PN10, PN16,...PN40. Nhiệt độ: Tối đa 220 độ C. Thời gian đóng/mở: từ 15 - 20 giây. Bảo hành: 12 tháng.

4.5. Một số dòng van bi chịu áp lực cao khác

• Van bi inox chịu áp lực cao
• Van bi gang chịu áp lực cao
• Van bi thép chịu áp lực cao
• Van bi chịu áp lực cao Hàn Quốc
• Van bi chịu áp lực cao Trung Quốc
• Van bi chịu áp lực cao Đài Loan
• Van bi chịu áp lực cao Malaysia

V. Ưu điểm và nhược điểm của van bi chịu áp lực cao

5.1. Đánh giá ưu điểm của van bi chịu áp lực cao

Van bi chịu áp lực cao là dòng van chuyên sử dụng cho các hệ thống đường ống có áp lực cao, áp lực tối đa dòng van này có thể chịu lên tới PN60. Bởi vì vậy mà dòng van này sẽ có nhiều đặc điểm vượt trội so với các dòng van khác trên thị trường.

Ưu điểm 1: Van được làm từ các chất liệu cao cấp có khả năng chịu nhiệt độ và áp lực lớn, áp lực tối đa có thể chịu lên tới PN60 và nhiệt độ tối đa là 400 độ C.

Ưu điểm 2: Van được làm từ nhiều chất liệu khác nhau có thể sư dụng trong nhiều môi trường lưu chất khác nhau, tùy theo từ dạng lưu chất mà có thể lựa chọn chất liệu phù hợp.

Ưu điểm 3: Van có dãi kích thước rộng từ DN15 - DN500 phù có thể lắp đặt trên mọi kích thước đường ống tương ứng.

Ưu điểm 4: Với đa dạng các cách điều khiển khác nhau, giúp người sử dụng có thể dễ dàng lựa chọn phương thức điều khiển phù hợp với nhu cầu sử dụng.

Ưu điểm 5: Van có khả năng hoạt động ổn định, ít gặp trục trặc trong quá trình vận hành, có tuổi thọ sử dụng lâu dài.

Ưu điểm 6: Van đang được Thuận Phát Valve phận phối chính hãng trên toàn quốc với giá cả ưu đãi, bảo hành lên đến 12 tháng và có đầy đủ các giấy tờ như CO - CQ, Catalog,...

5.2. Một số hạn chế của van bi chịu nhiệt độ cao

Tuy có có nhiều ưu điểm trên nhưng dòng van này vẫn có 1 số nhược điểm nhất định, cụ thể 1 số nhược điểm của dòng van này có thể kể đến như:

• Van có trọng lượng năng hơn nhiều so với các dòng van bướm, van cổng khi cung kích thước. Nến đối với các kich thước lớn hơn DN600 nên khuyến cáo sử dụng van bướm và van cổng thay vì sử dụng van bi.
• Van không được đánh giá quá cao trong việc điều tiết lưu lượng dòng chảy, nếu hệ thống yêu cầu độ chính xác cao nên sử dụng các dòng van cầu thay vì van bi.

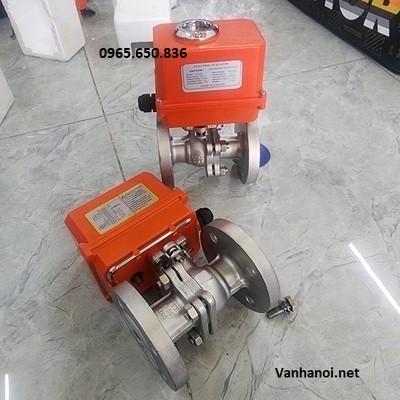

Van bi áp lực cao điện 220V.

VI. Ứng dụng của van bi chịu áp lực cao trong các hệ thống đường ống

Van bi chịu áp lực cao là dòng van có nhiều ưu điểm vượt trội, nhờ vào các ưu điểm này chúng ta cũng biết được dòng van này có thể ứng dụng trong các hệ thống đường ống nào. Là dòng van được sản xuất để sử dụng trong các hệ thống có áp suất và nhiệt độ cao nên dòng van này được ứng dụng rất phổ biên trong các hệ thống hơi nóng, khí nóng, nước nóng, dầu nóng, các hệ thống có dung dịch lưu chất dạng lỏng,...

VII. Một số lưu ý khi lựa chọn van bi chịu áp lực cao cho hệ thống

Van bi chịu áp lực cao là dòng van có rất nhiều các chủng loại, kích thước, điều này gây khó khăn cho người sử dụng khi lựa chọn dòng sản phẩm này sao cho phù hợp với hệ thống đường ống. Để có thể lựa chọn van bi chịu áp lực cao phù hợp với hệ thống cần lựa chọn theo đẩy đủ các tiêu chí sau:

Lựa chọn theo kích thước đường ống: Để van có thể lắp đặt vào được ống 1 cách chính xác và phù hợp nhất với đường ống cần đo đạt kích thước đường ống kỹ càng rồi mới có thể lựa chọn dòng van bi mang kích thước phù hợp.

Lựa chọn theo dạng điều khiển van: Xác định rõ nhu cầu sử dụng của hệ thống như yêu cầu đóng/mở nhanh hay chậm, hoạt động ON/OFF hay tuyến tính để có thể lựa chọn dòng van mang dạng điều khiển phù hợp với chức năng sử dụng van của hệ thống.

Lựa chọn theo môi trường hệ thống và lưu chất: Xác định rõ môi trường hệ thống và lưu chất phù ợp sử dụng với chất liệu nào của van, cụ thể đối với các hệ thống hoa chất hay các hệ thống trong môi trường có nống độ oxy hóa cao thì không nên sử dụng các dòng van gang, thép mà thay vào đó nên sử dụng van inox là tối ưu nhất.

Lựa chọn nhà cung cấp van uy tín: Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp khác nhau, tuy nhiên không phải đơn vị nào cũng cung cấp sản phẩm chính hãng và chất lượng. Cần lưu ý tìm hiễu kỹ càng nguồn gốc, xuất xứ của sản phẩm và nhà cung cấp trước khí mua hàng.

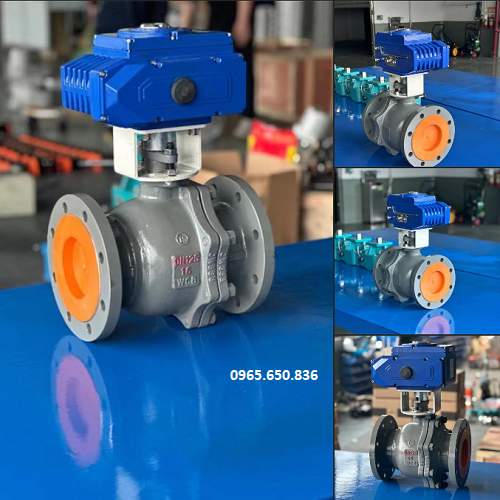

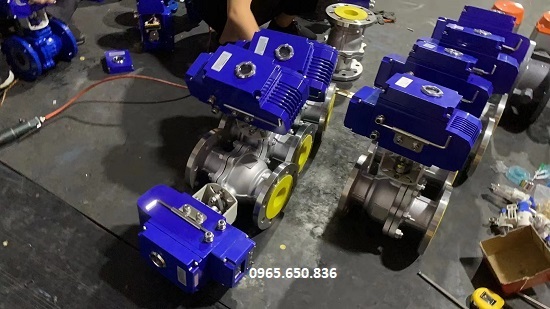

Van bi chịu áp lực cao điều khiển điện tuyến tính.

VIII. Báo giá van bi chịu áp lực cao

Hiện nay các dòng van bi chịu áp lực cao đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng và phân phối trên toàn quốc với giá cả ưu đãi, bảo hành lên tới 12 tháng và có đầy đủ các giấy tờ như CO - CQ, Catalog,... Các dòng van của chúng tôi đều được nhập khẩu trực tiếp từ nhà máy mà không thông qua bên mô giới, điều này giúp hạn chế các vấn đề hàng giả, hành nhái, hàng kém chất lượng.

Quý khách hàng khi đến với Thuận Phát Valve chúng tôi có thể hoàn toàn yên tâm về chất lượng, giá cả và các chế độ ưu đãi của chúng tôi. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông quá Hotline: 0965.650.836 để nhận được tư vấn chi tiết và báo giá chính xác nhất cho sản phẩm.

Xin chân thành cảm quan quý khách hàng đã quan tâm và theo dõi bài viết!
