Van bướm tay gạt

Van bướm tay gạt là gì?

 Van bướm ( Level Handle butterfly Valve ), đây là dòng van bướm sử dụng tay gạt để điều khiển hoạt động đóng mở của van, nhằm mục điều điều khiển hoạt động của dòng chảy lưu chất trong hệ thống đường ống. Dòng van này có thiết kế nhỏ gọn, dãi kích thước rộng từ DN50 đến DN300 với nhiều chất liệu khác nhau như inox, gang, thép, nhựa phù hợp sử dụng trong nhiều hệ thống đường ống khác nhau nhờ chất lượng tốt, giá thành rẻ.

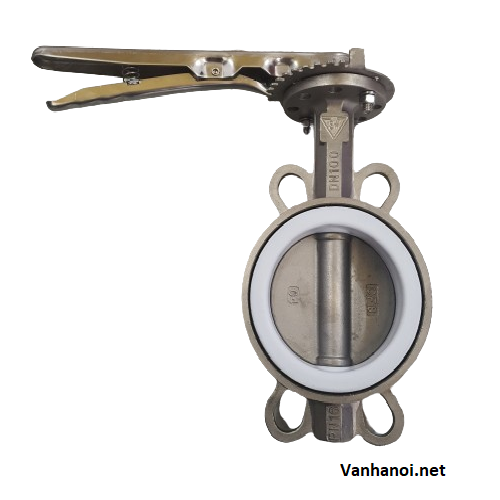

Van bướm inox 304 điều khiển tay gạt

Van bướm tay gạt hiện đang là 1 trong những sản phẩm chủ lực của chúng tôi, quý khách hàng quan tâm đến sản phẩm có thể liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Thông số kỹ thuật

• Kích thước: Từ DN50 đến DN300.
• Chất liệu: Inox, gang, thép, nhựa.
• Chất liệu trục van: SUS304, SUS316, thép không gỉ,…
• Chất liệu gioăng: PTFE, EPDM.
• Nhiệt độ làm việc: -10 đô C đến 220 độ C.
• Áp suất làm việc: PN10 – PN40.
• Dạng điều khiển: Điều khiển tay gạt.
• Kiểu kết nối: Mặt bích, Wafer, Lug.
• Môi trường làm việc: Dung dịch chất lỏng, khí, hơi.
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan,…
• Bảo Hành: 12 tháng.

Những đặc điểm nổi bật của van bướm tay gạt

Van bướm tay gạt là dòng van được sử dụng rất phổ biến hiện nay, chúng có nhiều đặc điểm nổi trội so với các dòng van khác cùng chức năng trên thị trường hiện nay. Tuy nhiên, dòng van này cũng tồn tại 1 số hạn chế nhất định, dưới đây chúng ta cùng tìm hiểu 1 số ưu điểm và nhược điểm của dòng van này để hiểu thêm về chúng.

Ưu điểm

Van bướm tay gạt có nhiều ưu điểm vượt trội, có thể kể đến như:

• Thiết kế nhỏ gọn: Van bướm tay gạt có thiết kế nhỏ gọn, trọng lượng nhẹ rất thuận tiện cho việc thi công, bảo dưỡng, bảo trì.
• Giá thành rẻ: So với các dòng sản phẩm khác có cùng chức năng và kích thước thì van bướm tay gạt có thành rẻ nhất mà vẫn đảm bảo được chất lượng và chức năng năng hoạt động.
• Đa dạng kích thước: Dãi kích thước đa dạng có thể lắp đặt trên mọi kích thước đường ống phổ biến hiện nay, dãi kích thước từ DN50 đến DN300.
• Đa dạng chất liệu: Van bướm tay gạt được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa. Có thể lắp đặt trong nhiều môi trường, tiếp xúc với nhiều loại lưu chất khác nhau.
• Vận hành đơn giản, hiệu quả: Dòng van này không yêu cầu người sử dụng có chuyên môn cao, bởi phương pháp và cách thức van hoạt động rất đơn giản mà hiệu quả.
• Thuận tiện lắp đặt: Van sử dụng các dạng kết nối mặt bích đa dạng, giúp người sử dụng không gặp quá nhiều khó khăn trong quá trình thi công.
• Chế độ bảo hành dài hạn: Dòng van này đang được chúng tôi bảo hành lên tới 12 tháng, đảm bảo sự yên tâm của khách hàng khi sử dụng cho hệ thống.

Nhược điểm

• Kích thước: Van sử dụng tay gạt để điều khiển hoạt động nên không phù hợp đối với các kích thước lớn hơn DN300, điều này để đảm bảo người sử dụng có thể đóng mở van dễ dạng và thuận tiện.
• Giảm áp xuất dòng chảy: Đĩa van được thiết kế nằm trong dòng chảy, điều này dẫn đến khi hoạt động van có thể làm giảm áp suất của dòng chảy lưu chất.
• Tốc độ đóng mở van: Van sử dụng cơ học để điều khiển, điều này phần nào ảnh hưởng đến tốc độ đóng mở của van.

Ứng dụng của van bướm tay gạt

Với những ưu điểm kể trên, đã giúp dòng van này được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay. Từ các hệ thống sản xuất công nghiệp đến các hệ thống dân dụng, cụ thể van bướm tay gạt được ứng dụng trong các hệ thống sau:

• Sử dụng trong các hệ thống đường ống nhà máy thủy điện.
• Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị.
• Sử dụng trong các đường ống dẫn nước thải, các hệ thống xử lý nước thải.
• Sử dụng trong các hệ thống sản xuất bia rượu, thực phẩm, đồ uống.
• Sử dụng trong các hệ thống xử lý hóa chất, hệ thống sản xuất nước hoa, mỹ phẩm, sơn nước.
• Sử dụng trong các hệ thống phòng cháy chữa cháy.
• Sử dụng trong ngành công nghiệp hàng hải, đóng tàu.
• Sử dụng trong ngành khai thác khoáng sản, khai thác chất đốt, dầu khí.

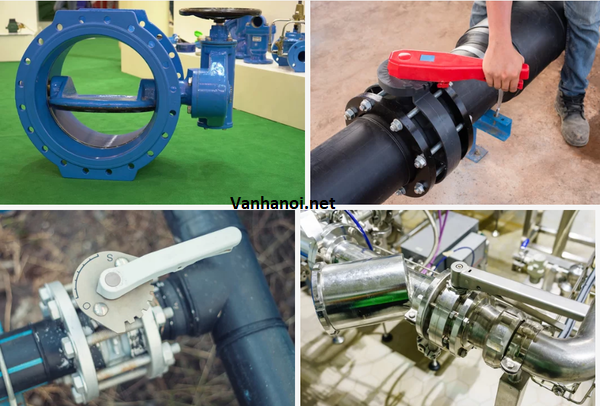

Van bướm tay gạt được ứng dụng trong các đường ống nước thải.

Các loại van bướm tay gạt

Van bướm tay gạt có nhiều loại khác nhau, chúng được phân loại theo chất liệu, kiểu dáng thân van, hãng sản xuất hay xuất xử. Tuy có phân loại khác nhau nhưng cấu tạo và chức năng của chúng hoàn toàn giống nhau, dưới đây là 1 số dòng van bướm tay gạt tiêu biểu được sử dụng phổ biến nhất hiện nay.

Van bướm tay gạt inox

Van bướm tay gạt inox là dòng van được làm từ chất liệu SUS 304, SUS316, đây là chất liệu inox có độ bền cơ học cao, khả năng chống oxy hóa và ăn mòn từ các chất hóa học tốt. Dòng van này rất được ưu chuộng sử dụng trong các hệ thống hóa học, các hệ thống được lắp đặt trong môi trường có nồng độ oxi hóa cao.

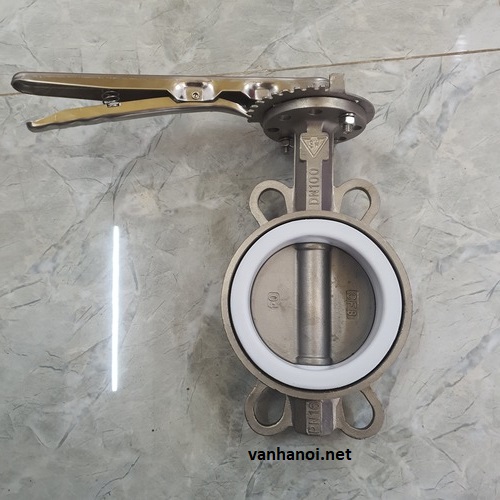

Van bướm tay gạt được làm từ chất liệu inox

Van bướm tay gạt gang

Van bướm tay gạt gang là dòng van được sử dụng phổ biến nhất hiện nay, dòng van này được làm từ chất liệu gang dẻo có độ bền cơ học tốt khả năng chịu áp suất và nhiệt độ cao. Điểm được đánh giá cao của dòng van này là giá thành rẻ mà vẫn đáp ứng được nhu cầu sử dụng trong các hệ thống đường ống công nghiệp hiện nay.

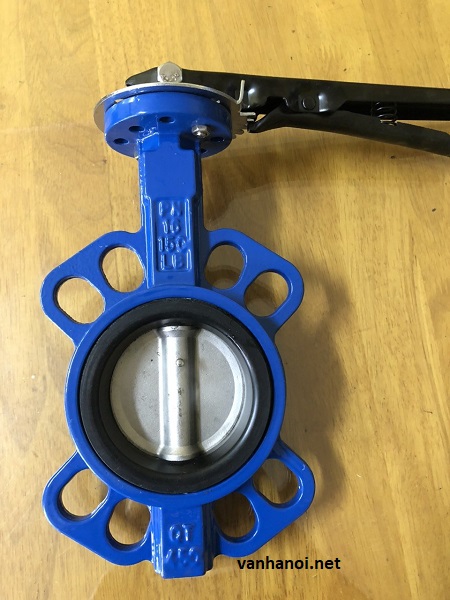

Van bướm tay gạt được làm từ chất liệu gang

Van bướm tay gạt thép

Van bướm tay gạt thép, được làm hoàn toàn từ chất liệu thép, có thể nói đây là dòng van có độ bền cơ học tốt nhất. Chuyên được sử dụng trong các hệ thống nhiệt độ cao, các hệ thống đường ống có áp suất dòng chảy lớn.

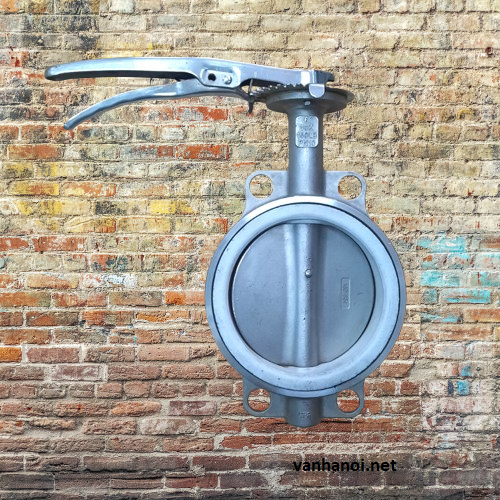

Van bướm tay gạt làm từ chất liệu thép

Van bướm tay gạt nhựa

Van bướm tay gạt nhựa là dòng van được làm từ các chất liệu nhựa như PVC, UPVC, CPVC, PPR, PPH. Dòng van này có ưu điểm là giá thành rẻ, có độ bền tốt, khả năng chống oxy hóa và ăn mòn cao nên chúng được sử dụng rất phổ biến trong các hệ thống dân dụng, các hệ thống hóa chất.

Van bướm nhựa điều khiển tay gạt

Van bướm tay gạt vi sinh

Van bướm tay gạt vi sinh là dòng van chuyên sử dụng trong các hệ thống đường ống yêu cầu độ tinh khiết cao, bởi dòng van này được làm từ chất liệu inox 304L, 316 và 316L. Loại inox này được gia công rất tỉ mỉ có độ bóng và độ nhẵn cao, giúp lưu chất đi qua không để lại cặn trong thời gian sử dụng lâu dài.

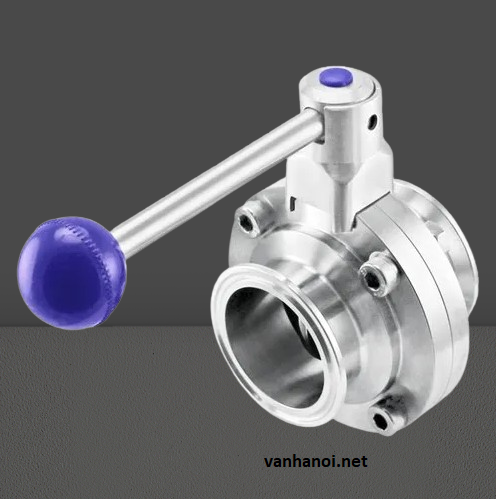

Van bướm vi sinh tay gtaj, tay rút

Van bướm tay gạt 2 mặt bích

Đây là dòng van có thiết kế mặt bích để kết nối với đường ống trực tiếp trên thân van, 2 mặt bích này được sản xuất theo các tiêu chuẩn nhất định như JIS, BS, DIN.

Van bướm tay gạt Wafer

Van bướm tay gạt Wafer là dạng van được thiết kế để kết nối với đường ống theo kiểu Wafer ( dạng kẹp ). Dạng kết nối này giúp van có thể kết nối với đường ống dễ dàng hơn, đem lại sự chắc chắn và linh hoạt trong quá trình sửa chữa, bảo trì bảo dưỡng.

Van bướm tay gạt lug

Đây là dòng van được thiết kế các lỗ kết nối bulong và đai ốc trên thân van để kết nối với đường ống hệ thống, các lỗ này được thiết kết chuẩn với các mặt bích mang nhiều tiêu chuẩn khác nhau. Van bướm tay gạt Lug có thể kết nối với đường ống chắc chắn hơn, giúp giảm thiểu sự rung lắc hay rò rỉ trong thời gian dài sử dụng.

Cấu tạo và cách van bướm tay gạt hoạt động

Cấu tạo

Van bướm tay gạt được cấu tạo từ 5 bộ phận là thân van, trục van, đĩa van, cánh van, tay gạt, gioăng làm kín. Chi tiết từng bộ phận như sau:

Van bướm tay gạt có cấu tạo từ 5 bộ phận chính

• Thân van: Là bộ phận được sử dụng để kết nối trực tiếp với đường ống hệ thống qua các kiểu lắp mặt bích, kết nối wafer, kết nối lug,…Thân van có thiết kế hình tròn rỗng, bao bọc bên ngoài cánh van, là bộ phận có trọng lượng lớn nhất của van, đóng vai trò như 1 bộ khung cố định các bộ phận khác.
• Trụ van: Là bộ phận nằm bên trong cánh van, được làm từ các chất liệu có độ bền cơ học cao. Trục van được kết nối trực tiếp với cánh van và tay gạt để điều khiển hoạt động của cánh van.
• Cánh van: Là thiết bị nằm bên trong thân van, khi được kết nối với đường ống hệ thống cánh van được xem như 1 cánh cửa có thể mở cho lưu chất đi qua và đóng van dòng chảy lưu thông.
• Tay gạt: Đây là bộ phận điều khiển hoạt động của cánh van, được thiết kế trên đỉnh của thân van.
• Gioăng làm kín: Được làm từ các chất liệu cao su, EPDM, PTFE, Teflon, có nhiệm vụ làm giữ van được kín khi ở trạng thái đóng.

Nguyên lý hoạt động của van bướm tay gạt

Van bướm tay gạt có cơ chế hoạt động khá đơn giản, chúng hoạt động dựa trên nguyên lý truyền lực. Khi tác động lực vào tay gạt khiến tay gạt di chuyển 1 góc 90 độ, lúc đó cánh van được gắn liền với trục van sẽ di chuyển theo tay gạt và tạo ra trạng thái mở hoặc đóng tùy theo sự điều khiển của người sử dụng.

Một số lưu ý khi sử dụng van bướm tay gạt trong hệ thống đường ống

Van bướm tay gạt là sản phẩm của ngành công nghiệp đường ống, được sử dụng rất phổ biến hiện nay. Tuy nhiên để sử dụng dòng van này hiệu quả, đạt được kết quả tối ưu trong quá trình sử dụng chúng ta cần lưu ý các điểm sau:

• Cần lựa chọn van sao cho phù hợp với điều kiện sử dụng của hệ thống, đảm bảo van có thể đáp ứng các yêu cầu về mặt kỹ thuật của hệ thống như kích thước, chức năng, kiểu kết nối,…
• Khi lắp đặt van vào hệ thống cần đảm bảo van được lắp đặt 1 cách chắc chắn không bị rung lắp, đặc biệt đảm bảo được kín của van, không xảy ra hiện tượng rò rỉ lưu chất.
• Trong quá trình sử dụng van cần lưu ý đến thời gian bảo dưỡng, bảo hành van, theo khuyến cáo của nhà sản xuất van cần được bảo dưỡng 3 -6 tháng 1 lần.
• Khi gặp sự cố cần tham khảo ý kiến của chuyên gia hoặc đơn vị cung cấp, đảm bảo đúng yêu cầu kỹ thuật hay các phụ tùng thay thế đúng với yêu cầu thiết kế của van.

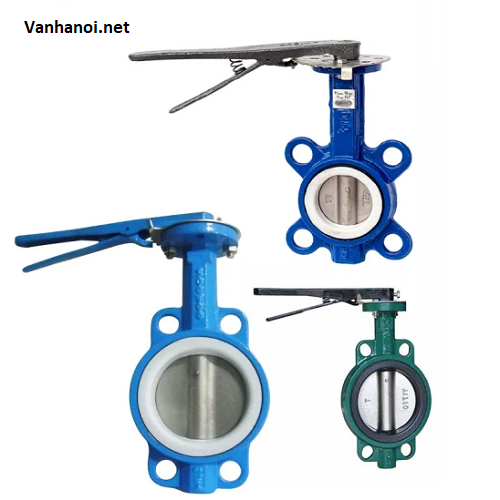

Các dòng van bướm tay gạt làm từ chất liệu gang

Địa điểm cung cấp van bướm tay gạt

Hiện nay các dòng van bướm tay gạt được được chúng tôi nhập khẩu và phân phối với đầy đủ các mẫu mã chủng loại tại thị trường Việt Nam. Chúng tôi đảm bảo hàng chất lượng, có giá cả ưu đãi và chế độ chăm sóc bảo hành tận tình, quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.
