Van bi thủy lực

I. Van bi thủy lực là gì?

Van bi thủy lực là dòng van có thiết kế đĩa van hình cầu được đục lỗ xuyên tâm để lưu chất trong đường ống hệ thống có thê đi qua van và di chuyển trong đường ống. Dòng van này có thiết kế khá đặc biệt so với các dòng van khác trên thị trường để có thể sử dụng trong các hệ thống có áp lực cao lên tới 500bar.

Van bi thủy lực.

Van bi thủy lực có tên tiếng anh là Hdraulic ball valve, đây là dòng van chuyên sử dụng trong các hệ thống thủy lực, như dầu, nhớt, hóa chất. Dòng van này thường sử dụng dạng tay gạt để điều khiển van, kích thước của van chỉ từ DN15 - DN50 phù hợp sử dụng đối với mọi đường ống thủy lực phổ biến hiện nay.

2.1. Đặc điểm nổi bật của van bi thủy lực

Van bi thủy lực là dòng van được sản xuất để chuyên sử dụng trong các hệ thống có áp lực cao, áp lực cao nhất van có thể chịu lên tới 500bar. Để van có thể hoạt động tối trong điều kiện này, nhà sản xuất đã thiết kế dòng van này với nhiều đặc điểm vượt trội so với các dòng van bi khác trên thị trường. Một số đặc điểm nổi bật của dòng van này có thể kể đến như:

• Van được làm từ các chất liệu có độ cứng, độ bền cao như inox, thép cao cấp có khả năng chịu áp lực và nhiệt độ tốt nhất trong các vật liệu công nghiệp hiện nay.
• Van có thiết kế phần thân dạng hình chữ nhật, rất dễ nhận biêt dòng van nay, đặc biệt thiết kế này giúp van tăng khả năng chịu áp lực khi sử dụng trong hệ thống.
• Van thường có kích thước nhỏ từ DN15 - DN50, sử dụng tay gạt là phương thức điều khiển van chính.
• Chuyên sử dụng trong các môi trường dầu, nhớt, hóa chất nên dòng van này có khả năng chống oxy hóa và các chất ăn mòn rất tốt.

2.2. Thông số kỹ thuật

• Kích thước: DN15 đến DN50.
• Chất liệu thân van: Inox 304, 316, thép WCB.
• Chất liệu bi van: Inox 304, 316.
• Dạng điều khiển: Điều khiển tay gạt.
• Thiết kế thân: 1 mảnh.
• Dạng van: Van 2 ngã, 3 ngã.
• Dạng kết nối: Kết nối ren, kết nối hàn.
• Áp suất làm việc: Tối đa 500bar.
• Nhiệt độ làm việc: Tối đa 400 độ C.
• Môi trường sử dụng: Hệ thống áp lực cao, thủy lực.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, EU, G7,..
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành 12 tháng.

II. Các dòng van bi thủy lực phổ biến hiện nay

2.1. Van bi thủy lực inox

Van bi thủy lực inox là dòng van được làm từ các chất liệu inox 304, inox 316. Dòng van này được sử dụng khá phổ biến hiện nay, bởi inox là chất liệu công nghiệp có nhiều đặc tính vượt trội phù hợp sử dụng trong các hệ thống công nghiệp như có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, đặc biệt inox là chất liệu có khả năng chống oxy hóa và ăn mòn từ các chất hóa học rất tốt nên rất được ưu chuộng sử dụng hiện nay.

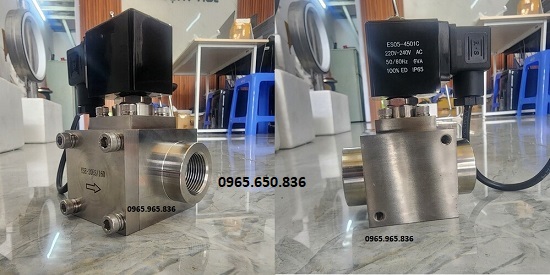

Van bi thủy lực inox.

2.2. Van bi thủy lực thép

Van bi thủy lực thép là dòng van được sản xuất từ chất liệu thép WCB, đây là chất liệu có độ cứng cao, khả năng chịu áp lực và nhiệt độ cực tốt, nhiệt độ tối đa có thể chịu lên đến 400 độ C. Dòng van này rất được ưu chuộng sử dụng trong các môi trường hệ thống nhiệt độ và có áp suất dòng chảy lớn.

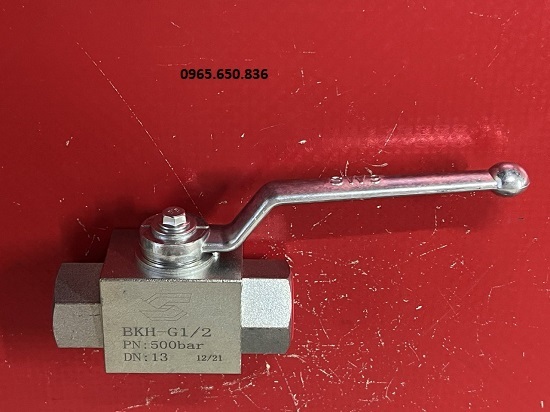

Van bi thủy lực thép.

2.3. Van bi thủy lực 2 ngã

Van bi thủy lực 2 ngã là dòng van được sử dụng phổ biến nhất hiện nay, dòng van này có thân van được thiết kế 2 đầu với 1 đầu cho lưu chất đi vào và 1 đầu cho lưu chất đi ra. Van thường được sử dụng trong các hệ thống đường ống có lưu chất di chuyển theo 1 chiều cô định.

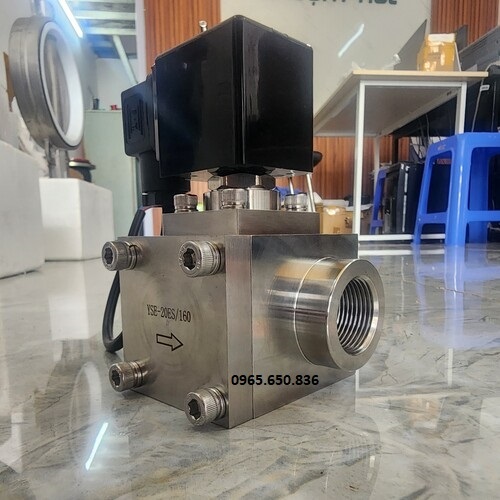

Van bi thủy lực 2 ngã.

2.4. Van bi thủy lực 3 ngã

Van bi thủy lực 3 ngã là dòng van có thiết lế thân van thành 3 đường có thể kết nối với đường ống hệ thống, trong đó có 1 đầu cho lưu chất đi vào và 2 đầu cho lưu chất đi ra. Dòng van này thường được sử dụng trong các hệ thống yêu cầu phân nhánh dòng chảy hoặc pha trộn nhiều dòng chảy lại với nhau.

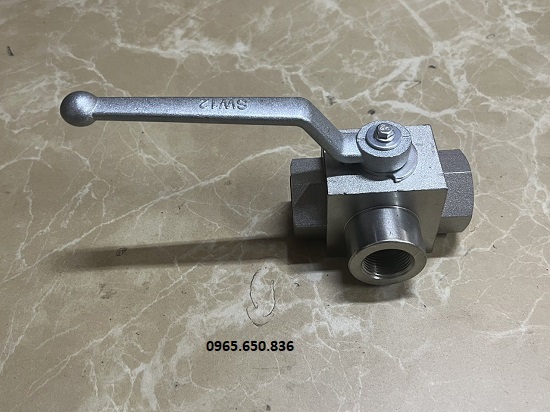

Van bi thủy lực 3 ngã.

2.5. Van bi thủy lực điện từ

Van bi thủy lực điện từ là dòng van sử dụng điện năng 24V hoặc 220V để điều khiển hoạt động của van, dòng van này được sử dụng rất phổ biến hiện nay nhờ vào khả năng điều khiển tự động từ xa 1 cách chính xác van an toàn. Dòng van này có 2 dạng chính là thường đóng và thường mở, tùy theo từng hệ thống để có thể lựa chọn dòng van phù hợp nhất với môi trường sử dụng.

Van bi thủy lực điện từ 24V, 220V.

III. Cấu tạo và nguyên lý hoạt động của van bi thủy lực

3.1. Cấu tạo của van bi thủy lực

Van bi thủy lực có cấu tạo tương tự với các dòng van bi phổ thông khác trên thị trường, tuy nhiên các bộ phận của dòng van này đều được làm từ các chất liệu cao cấp, được sản xuất dầy hơn để tăng khả năng chịu áp lực của dòng van nay. Cụ thể cấu tạo chi tiết của van gồm các bộ phận sau:

Thân van: Được làm từ các chất liệu như inox 304, 316, thép WCB có khả năng chịu áp lực và nhiệt độ rất tôt. Thân van có dạng hình trụ chữ thật giúp tăng khả năng chịu áp lực của van.

Trục van: Có dạng hình trụ tròn, dài đặc đặt nằm dọc vơi thân van. Trục van được làm từ các chất liệu thép có độ cứng cao, kết nối trực tiếp với bi van và tay gạt điều khiển để chuyền chuyển động điều khiển của tay gạt xuống bi van.

Bi van: Có dạng hình cầu được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van. Bi van thường được làm từ các chất liệu inox có độ bền cơ học cao, bề mặt được đánh bóng nhẵn giúp giảm hiện tượng bám lưu chất trong quá trình hoạt động.

Bộ phận điều khiển: Đây là bộ phận giúp người sử dụng có thể điều khiển chuyển động của bi van, bộ phận này là tay gạt. Người sử dụng có thể gạt qua trai hoặc qua phải để có thể điều khiển đóng hoặc mở van.

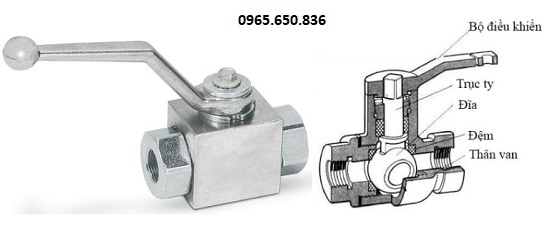

cấu tạo van bi thủy lực.

3.2. Nguyên lý hoạt động van bi thủy lực

Van bi thủy lực có nguyên lý hoạt động hoàn toàn dựa vào chuyển độ từ góc 0 độ đến góc 90 độ của bi van để mở và từ góc 90 độ về góc 0 độ để đóng van. Cụ thể khí van đóng, bi van ở góc 0 độ muốn mở van người sử dụng điều khiển van như sau:

Quá trình mở van: Khi van đóng, lỗ trên bi van sẽ nằm vuông góc với dòng chảy lưu chất và ngăn dòng chảy di chuyển qua van, lúc này người sử dụng sẽ gạt tay gạt về trái hoặc phải tùy theo thiết kế mũi tên trên thân van. Khi gạt tay gạt trục van và bi van sẽ di chuyển theo, đến khi tay gạt nằm cùng chiều với đường ống tức lỗ trên bi van sẽ trùng với dòng chảy lưu chất và cho chúng di chuyển qua van.

Quá trình đóng van: Muốn đóng van người sử dụng cần di chuyển tay gạt theo hướng ngược lại với hướng di chuyển lúc mở van, khi đưa tay gat di chuyển đến vị trí vuông góc với đường ống, tức lỗ trên bi van cũng sẽ nằm vuông góc với dòng chảy lưu chất. Lúc này vách ngăn trên bi van sẽ chặn dòng chảy lưu chất, không cho di chuyển qua van.

IV. Đánh giá ưu điểm và nhược điểm của van bi thủy lực

4.1. Ưu điểm của van bi thủy lực

Van bi thủy lực có nhiều ưu điêm vượt trội so với các dòng van khác trên thị thường hiện nay, một sô ưu điểm có thể kể đến như:

• Van được sản xuất từ các chất liệu cao cấp như inox 304, 316, thép WCB,... có khả năng chịu áp lực và nhiệt độ rất tốt.
• Van có thiết kế thân van hình trụ chữ nhật, giúp van tăng khả năng chịu áp lực khi sử dụng trong các hệ thống áp lực cao lên đến 500bar.
• Thân van được đúc nguyên khối ( van 1 mảnh ) giúp van giảm các hiện tượng rò rỉ lưu chất trong quá trình sử dụng van.
• Chất liệu inox 304, 316 giúp van có khả năng chống oxy hóa và ăn mòn từ các hóa chất như axit, bazo, kiềm tốt.
• Van có kích thước nhỏ, trọng lượng nhẹ, dạng kết nối ren hoặc hàn rất thuận tiện cho việc lắp đặt và kết nối với hệ thống đường ống.
• Van giúp người sử dụng có thể dễ dạng vận hành và điều khiển hoạt động của dòng chảy lưu chất 1 cách linh hoạt và nhanh chóng, chính xác.

4.2. Nhược điểm của van bi thủy lực

Tuy có nhiều ưu điểm vượt trội kể trên nhưng dòng van này vẫn tồn tại một số hạn chế nhất định, cụ thể như:

• Van có kích thước nhở chỉ từ DN15 - DN50, đối với các hệ thống có kích thước lớn hơn cần đặt làm riêng hoặc sử dụng các dòng van chuyên dụng.
• Van chuyên sử dụng trong các hệ thống áp lực cao nên hạn chế các hệ thống đóng, mở van liên tục để có thể đảm bảo van hoạt động tốt và có tuổi thọ sử dụng lâu dài.

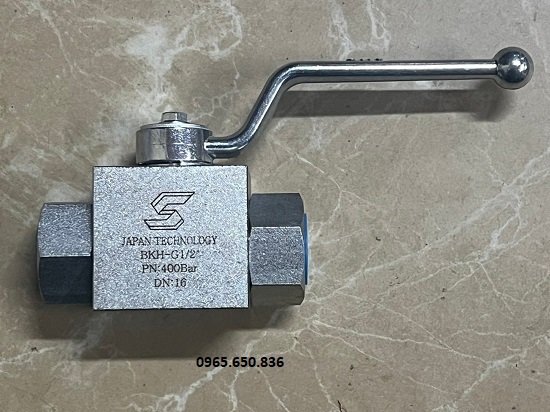

Van bi thủy lực inox 304.

V. Ứng dụng của van bi thủy lực

Nhìn vào các ưu điểm kể trên, chúng ta có thể dễ dàng biết được dòng van này có thể ứng dụng trong những hệ thống đường ống nào, dưới đây là 1 số hệ thống chuyên sử dụng dòng van này để điều khiển dòng chảy.

• Sử dụng trong các hệ thống thủy lực, các hệ thống nén, hệ thống sử dụng áp lực để nâng, đỡ.
• Sử dụng trong các hệ thống đường ống có nhiều đoạn đường ống rẽ hoặc các hệ thống sử dụng bơm áp lực cao.
• Sử dụng trong các hệ thống khai thác tự nhiên, các hệ thống đầu nguồn của đường ống dẫn.
• Sử dụng trong các hệ thống đường ống khí nén, hệ thống nén khí, khí gar.

VI. Địa điểm cung cấp van bi thủy lực

Hiện nay các dòng van bi thủy lực đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với đầy đủ các chủng loại với giá cả ưu đãi nhật. Dòng sản phẩm này được chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp phát triển bậc nhất hiện nay như Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, EU, G7,...với đầy đủ các mẫu mã và giấy tờ như CO - CQ, Catalog,...

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trục tiếp với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết về sản phẩm và báo giá chính xác nhất.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết !
