Van bi inox

Hiện nay đối với các hệ thống đường ống từ dân dụng đến các hệ thống đường ống công nghiệp, các dòng van bi đang là lựa chọn tối ưu đối với các hệ thống đường ống này. Van bi là dòng van rất đa dạng về chủng loại và mẫu mã, mỗi loại van đều có những đặc điểm riêng biệt của mình.

Trong bài viết này chúng tôi xin giới thiệu đến các bạn dòng van bi đang rất được tin tưởng sử dụng trong các hệ thống đường ống hiện nay, van bi inox. Dòng van này là gì, đặc điểm nổi bật của chúng ra sao, cấu tạo và nguyên lý chúng hoạt động như thế nào. Mời các bạn cũng theo dõi phần dưới đây để biết thêm chi tiết.

I. Tìm hiểu chung - Van bi inox là gì?

Van bi inox là dòng van bi được làm từ chất liệu inox 304 hoặc inox 316, đây là chất liệu rất được tin tưởng sử dụng trong các hệ thống đường ống hiện nay. Chất liệu inox này có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, đặc biệt khả năng chống oxy hóa và chống ăn mòn từ các chất hóa học giúp van bi inox rất được ưu chuộng sử dụng trong các hệ thống sạch, các hệ thống hóa chất,...

Van bi inox là dòng van có thiết kế đĩa van hình cầu được đục lỗ xuyên tâm để dòng chảy lưu chất đi qua, dòng van này được sản xuất với đa dạng kích thước từ DN15 đến DN600. Đi kèm với nhiều dạng kết nối và điều khiển khác nhau như tay gạt, điều khiển điện và điều khiển khí nén.

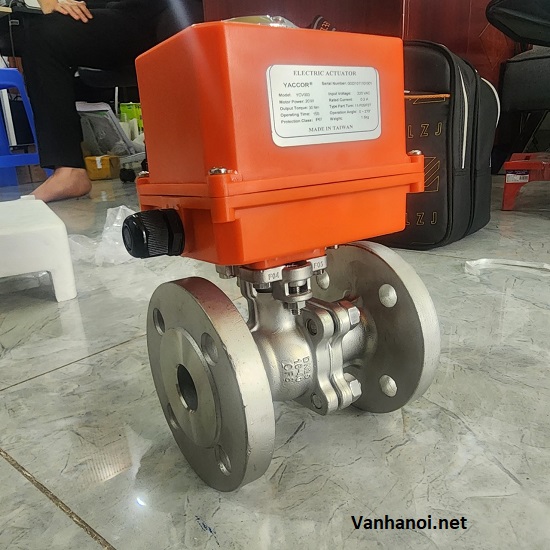

Van bi inox điều khiển điện.

Hiện nay các dòng van bi inox đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp phát triển hàng đầu hiện nay như Trung Quốc, Đài Loan, Hàn Quốc, G7, EU,... Chúng tôi phân phối dòng van này trên toàn quốc với giá cả ưu đãi bậc nhất đi kèm với đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...

1.1. Thông số kỹ thuật van bi inox

• Kích thước: DN15 - DN600.
• Chất liệu thân: Inox 304, inox 316.
• Chất liệu bi van: Inox 316.
• Gioăng làm kín: PTFE.
• Áp xuất làm việc: PN10, PN16,...PN40.
• Nhiệt độ làm việc: -20 độ C đến 250 độ C.
• Dạng điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén.
• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Tiêu chuẩn: JIS, BS, DIN, ANSI.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Việt Nam, G7, EU,..
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

1.2. Đặc điểm nổi bật của van bi inox

Van bi inox là dòng van rất được ưu chuộng sử dụng tại thị trường Việt Nam và trên thế giới, dòng van này có nhiều đặc điểm vượt trội hơn các dòng van bi được làm từ các chất liệu khác như đồng, gang, thép.

• Van được làm từ chất liệu inox có độ bền cơ học cao, khả năng chịu áp lực tốt lên đến PN40. Ngoài ra khả năng chịu nhiệt độ cũng cao hơn các dòng van khác, nhiệt độ tối đa có thể chịu lên tới 250 độ C.
• Bề ngoài van có độ nhẵn cao, sáng bóng rất thuận tiện cho việc lau chùi van trong quá trình bảo trì bảo dưỡng van.
• Chất liệu inox giúp van có khả năng chống oxy hóa và ăn mòn từ các hóa chất rất tốt, nên rất được ưu chuộng sử dụng trong các môi trường có nồng độ oxy hóa cao.

II. Cấu tạo van nguyên lý hoạt động của van bi inox

2.1. Cấu tạo van bi inox

Là một dòng van bi nên van bi inox cũng có cấu tạo chung của các dòng van bi, cấu tạo của dòng van này được chai là 2 phần chính là phần van bi và bộ phận điều khiển.

Cấu tạo của phần van bi cơ gồm các bộ phận như thân van, bi van, trục van và gioăng làm kín.

Bộ phận điều khiển được chia làm nhiều dạng khác nhau như tay gạt, điều khiển điện, điều khiển khí nén.

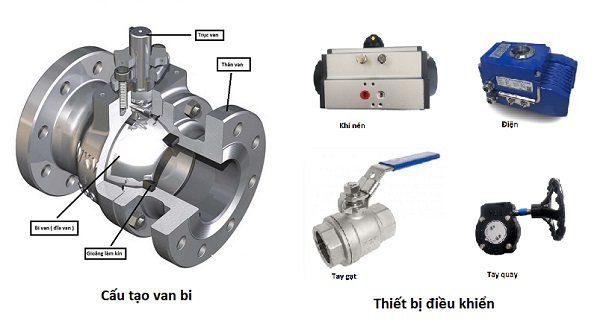

cấu tạo van bi inox.

2.2. Nguyên lý hoạt động của van bi inox

Nguyên lý hoạt động của van bi inox hoàn toàn dựa vào chuyển động của bi van từ góc 0 độ đến 90 độ, tức van sẽ đóng hoàn toàn khi bi van ở góc 0 độ và mở hoàn toàn khi ở góc 90 độ. Cụ thể nguyên lý hoạt động của dòng van này như sau:

Khi van ở trạng thái đòng hoàn toàn, lực được tác động từ bộ phận điều khiển đến trục van sẽ khiến trục van di chuyển góc 90 độ, bi van được kết nối trực tiếp với trục van sẽ di chuyển theo và khiến van mở. Khi muốn đóng van chỉ cần tác dụng lực để đưa trục van xoay về vị trí ban đầu. Có thể mở bi van ở nhiều góc độ khác nhau từ 1 - 89 độ để điều chỉnh lưu lượng dòng chảy lưu chất trong đường ống hệ thống.

III. Các dòng van bi inox phổ biến trên thị trường hiện nay

3.1. Van bi inox nối ren

Van bi inox nối ren là dòng van bi có kích thước nhỏ từ DN15 - DN100, dòng van này có thiết kế ren trên thân van để kết nối với đường ống hệ thống.

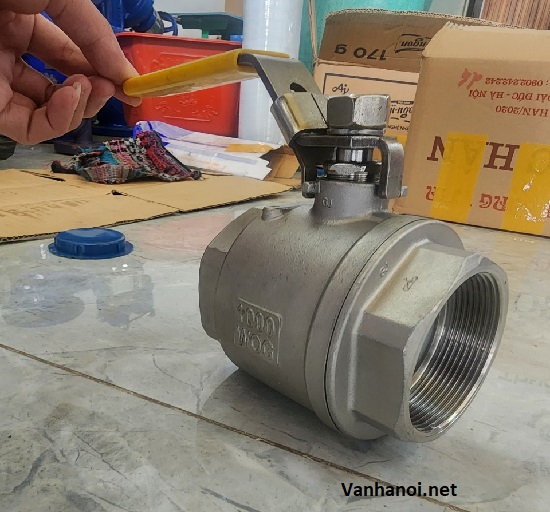

Van bi inox nối ren.

3.2. Van bi inox mặt bích

Đây là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp, van bi inox mặt bích có thiết kế 2 mặt bích mang các tiêu chuẩn phổ biến như JIS, BS, DIN, ANSI trên thân van để có thể kết nối với hệ thống đường ống mang tiêu chuẩn tương ứng.

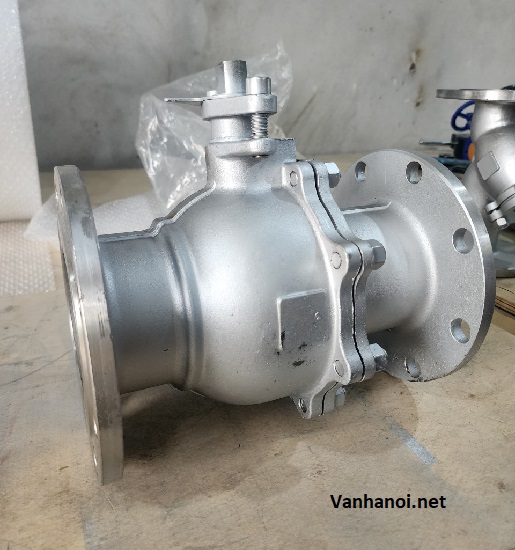

Van bi inox mặt bích.

3.3. Van bi inox tay gạt

Van bi inox tay gạt là dòng van bi sử dụng cơ học để điều khiển van, thiết kế điều khiển này thường sử dụng cho các kích thước van từ DN15 đến DN250. Dòng van này có cơ chế hoạt động khá đơn giản, không cần quá nhiều chuyên môn để có thể sử dụng điều khiển van.

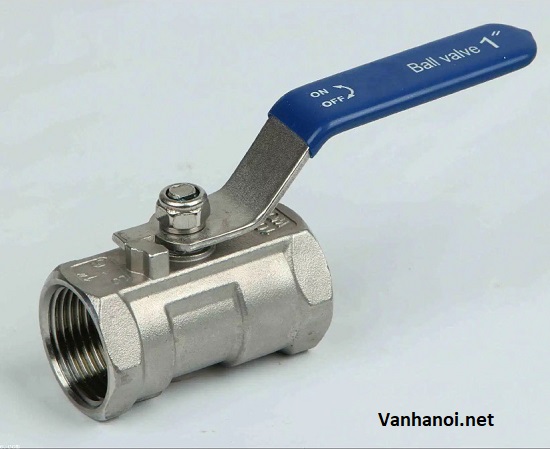

Van bi inox điều khiển tay gạt.

3.4. Van bi inox điều khiển điện

Van bi inox điều khiển điện là dòng van bi tự động hóa, sử dụng điện năng để hoạt động. Dòng van này là sự kết hợp giữ van bi cơ và thiết bị truyền động điện, thiết bị này sử dụng điện năng 24V, 220V, 380V để hoạt động, có khả năng chuyển đổi đinẹ năng thành cơ năng để điều khiển hoạt động của van bi cơ.

Đây là dòng van hiện đại, giúp người sử dụng có thể điều khiển van từ xa mà không cần di chuyển trực tiếp đến vị trí lắp đặt van để điều khiển. Tuy nhiên thời gian thực hiện 1 chu trình đóng hoặc mở của van khá tốn thời gian, cần 15 - 20 giây để thực hiện 1 chu trình.

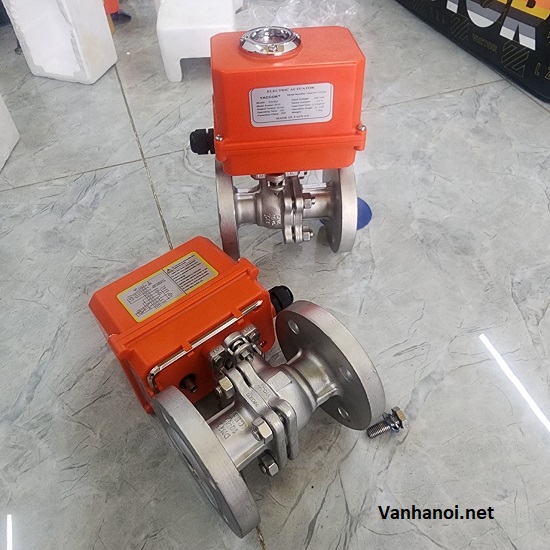

Van bi inox điều khiển điện 24V, 220V.

Các dòng van bi inox điều khiển điện

• Van bi inox điều khiển điện ON/OFF
• Van bi inox điều khiển điện tuyến tính
• Van bi inox điều khiển điện Yaccor
• Van bi inox điều khiển điện Geko
• Van bi inox điều khiển điện Haitima

3.5. Van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén là dòng van bi cơ học được kết hợp với thiết bị truyền động khí nén, đây là thiết bị điều khiển tự động của van công nghiệp sử dụng áp lực khí nén để điều khiển hoạt động của van. Thiết bị truyền động khí nén được thiết kế 2 piston ở trong thân có khả năng chuyển đổi áp suất khí nén thành các chuyển động xoay từ đó tác động lên trục van để điều khiển hoạt động của van bi.

Khí nén là năng lượng sạch, không gây hại cho môi trường nên rất được đông đảo các hệ thống công nghiệp tin tưởng sử dụng hiện nay. Đặc biệt dòng van này có khả năng đóng và mở van 1 cách nhanh chong, chỉ mất từ 1 - 2 giây cho 1 chu trình đóng hoặc mở.

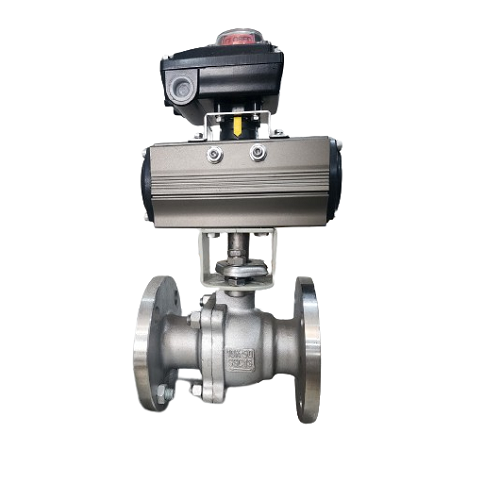

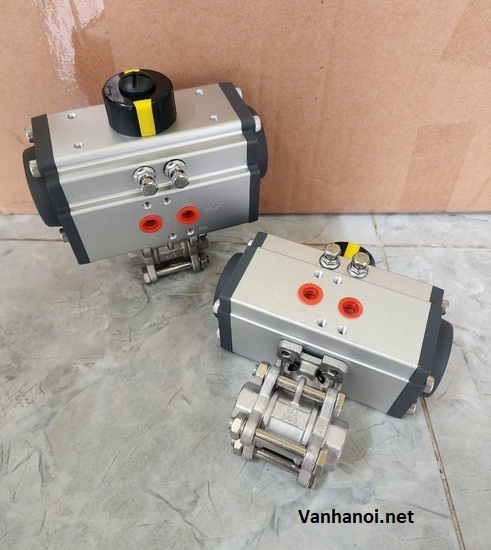

Van bi inox điều khiển khí nén.

Các dòng van bi inox điều khiển khí nén

• Van bi inox điều khiển khí nén tác động đơn
• Van bi inox điều khiển khí nén tác động kép
• Van bi inox điều khiển khí nén tuyến tính
• Van bi inox điều khiển khí nén Yaccor
• Van bi inox điều khiển khí nén Haitima

3.6. Van bi inox 2 ngã

Van bi 2 ngã là dòng van bi được sử dụng phổ biến nhất hiện nay, dòng van bi này có thiết kế 2 đầu. Trong đó 1 đầu cho lưu chất đi vào và đầu còn lại cho lưu chất đi ra.

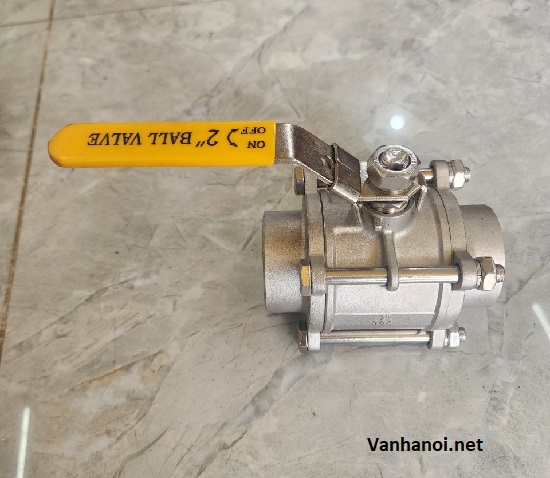

Van bi inox 2 ngã.

3.7. Van bi inox 3 ngã

Van bi inox 3 ngã là dòng van bi có thiết kế phần thân được chia làm 3 đường, trong đó có 1 đầu cho lưu chất đi vào và 2 đầu cho lưu chất đi qua. Dòng van này thường được sử dụng cho các hệ thống yêu cầu chia dòng chảy đi nhiều hướng khác nhau hoặc trộn các dòng chảy lại với nhau, có 2 dạng van bi 3 ngã khác nhau.

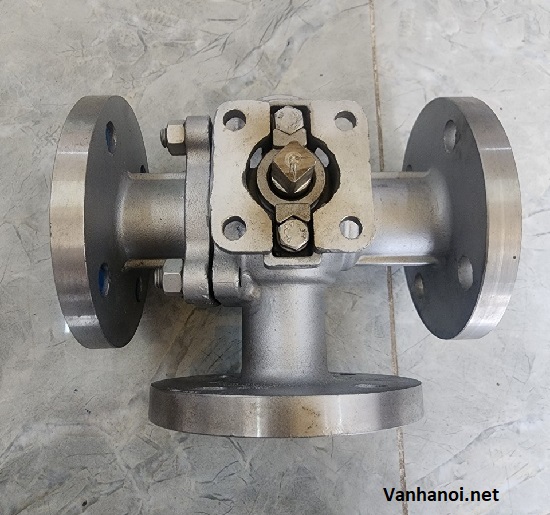

Van bi inox 3 ngã.

Van bi 3 ngã dạng chứ L: Đây là dạng van luôn dóng 1 của và cho phép lưu chất đi qua 2 cửa còn lại.

Van bi 3 ngã dạng chữ T: Khác với dòng van dạng chữ L kể trên, dòng van dạng chữ T này có thể cho phép lưu chất di chuyển qua cả 3 cửa hoặc cũng có thể đóng 1 cửa.

3.8. Một số dòng van bi inox khác

• Van bi inox 1 thân
• Van bi inox 2 thân
• Van bi inox 3 thân
• Van bi inox có tán
• Van bi inox điện từ
• Van bi inox vi sinh
• Van bi inox 304
• Van bi inox 316

3.9. Các dòng van bi inox theo xuất xứ

• Van bi inox Đài Loan
• Van bi inox Trung Quốc
• Van bi inox Hàn Quốc
• Van bi inox Việt Nam
• Van bi inox Italia

VI. Ưu điểm và nhược điểm của van bi inox

4.1. Ưu điểm của van bi inox

Van bi inox có nhiều ưu điểm nổi trội, có thể kể đến như:

• Van được làm từ chất liệu inox có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, nhiệt độ tối đa có thể chịu lên tới 250 độ C.
• Van có khả năng chống oxy hóa và hóa chất tốt, rất được ưu chuộng sử dụng trong các hệ thống trong môi trường có nống độ oxy hóa cao.
• Van có dãi kích thước rộng từ DN15 đến DN600, phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.
• Đa dạng kiểu điều khiển từ các dạng điều khiển cơ học tư tay gạt đến các dạng điều khiển tự động như điều khiển điện, điều khiển khí nén.
• Kiểu lắp đặt phổ biến, dễ dạng lựa chọn dạng lắp đặt phù hợp với hệ thống.
• Thiết kế bi van dạng hình cầu, giúp giảm tác động của bi van lên dòng chảy khi hoạt động trên hệ thống đường ống, giảm thiểu các hiện tượng búa nước.
• Van có nhiều kiểu dáng thiết kế khác nhau, mỗi dạng sẽ tối ưu sử dụng cho từng ứng dụng khác nhau.

4.2. Một số hạn chế của van bi inox

Tuy có nhiều ưu điểm vượt trội kể trên, những van bi inox vẫn tồn tại 1 số khuyết điểm nhất định, có thể kể đến như:

• Giá thành của các dòng van bi inox thường cao hơn so với các dòng van bi được làm từ các chất liệu khác như gang, đồng, nhựa.
• Trọng lượng của các dòng van bi thường nặng hơn nhiều so với các dòng van có cùng chức năng khác trên thị trường.
• Van có hạn chế về kích thước, kích thước tối đa chỉ ở DN600. Nếu yêu cầu kích thước lớn hơn cần đặt làm riêng.

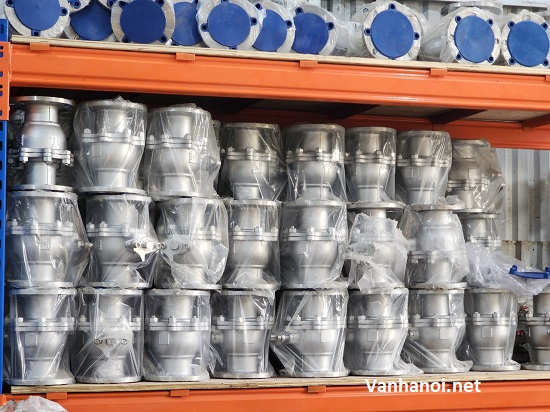

Van bi inox 304 - 316.

V. Ứng dụng của van bi inox

Van bi inox là dòng van bi được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay, dòng van này được ứng dụng cả trong các hệ thống dân dụng và hệ thống công nghiệp hiện nay. Một số ứng dụng của dòng van này có thể kể đến như:

Ứng dụng 1: Van được ứng dụng trong các hệ thống đường ống nước gia đình, hệ thống nước tưới tiêu sân vườn.

Ứng dụng 2: Sử dụng trong các hệ thống cung cấp nước sạch thành phố, hệ thống nước sinh hoạt khu đô thị, tòa nhà chung cư, TTTM.

Ứng dụng 3: Sử dụng trong các hệ thống sản xuất công nghiệp, các nhà máy sản xuất thực phẩm, đồ uống, nước ngọt.

Ứng dụng 4: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, hệ thống khai thác chất đốt, dầu mỏ.

Ứng dụng 5: Sử dụng trong các hệ thống xử lý hóa chất, sản xuất thiết bị y tế, thuốc men, nước hoa, mỹ phẩm, sơn nước,...

Ứng dụng 6: Sử dụng trong các hệ thống điều hòa không khí HVAC, hệ thống điều hòa trung tâm Chiller.

VI. Báo giá van bi inox

Hiện này các dòng van bi inox đang là sản phẩm chủ lực của Thuận Phát Valve chúng tôi, các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp mà không thông qua bất kỳ bên mô giới nào. Điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Tuy nhiên van bi inox là dòng van rất đa dạng về chủng loại, mẫu mã, kích thước mỗi loại đều có giá cả khác nhau. Điều này có thể là khó khăn khi người sử dụng muốn nắm bắt giá cả của dòng van này. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết!
