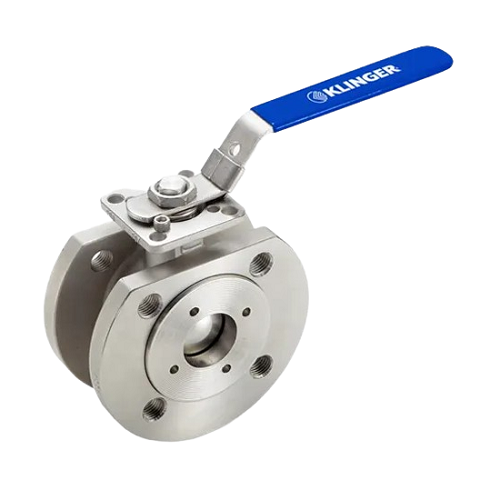

Van bi kẹp wafer

I. Giới thiệu van bi kẹp wafer

Van bi kẹp wafer là dòng van được sử dụng để điều khiển dòng chảy lưu chất trong hệ thống, dòng van này có thiết kế đĩa van hình cầu được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van. Dòng van này sử dạng dạng kết nối kẹp wafer để kết nối với đường ống, dạng kết nối này sử dụng 2 mặt bích được hàn cố định vào hệ thống và kẹp van bi vào giữa 2 mặt bích bằng bulong và đai ốc.

Van bi kẹp wafer được sản xuất từ nhiều chất liệu khác nhau, với các cách điều khiển phổ biến hiện nay như điều khiển tay gạt, điều khiển điện và điều khiển khí nén. Ngoài ra vè kích thước, dạng thiết kế kết nối kẹp wafer được áp dụng cho các dòng van có kích thước nhỏ và vừa từ DN15 - DN100.

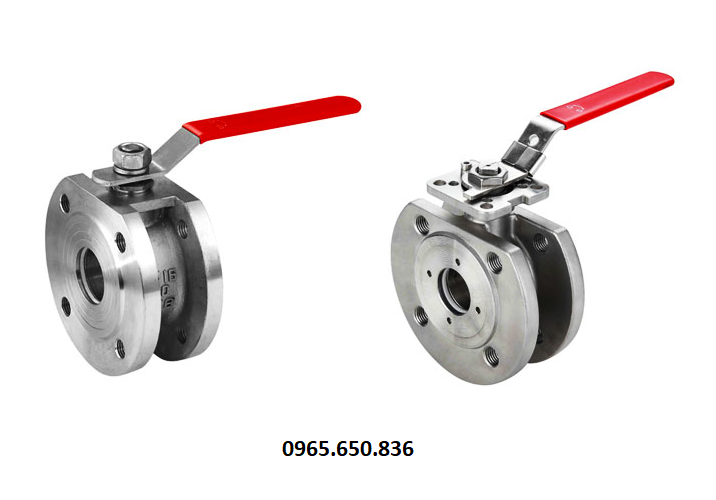

Van bi kết nối dạng wafer.

Hiện nay các dòng van bi kẹp wafer đang được Thuận Phát Valve chúng tôi phân phối trên khắp cả nước với đầy đủ các mẫu mã và size số. Hàng được nhập khẩu chính hãng với đầy đủ các giấy tờ như CO - CQ, Catalog, Bill of lading,...

1.1. Thông số kỹ thuật

• Kích thước: Dn15 đến Dn100.
• Chất liệu van: Inox, Gang, thép.
• Dạng van: Van 2 mảnh.
• Dạng điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén.
• Dạng kết nối: Kết nối kẹp wafer.
• Áp suất làm việc: Pn10 - Pn16, Pn40.
• Nhiệt độ làm việc: Từ - 20 độ C đến 250 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, hóa chất, dầu khí, hơi, khí nóng,...
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, EU, G7,..
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

1.2. Hình ảnh van bi kẹp wafer

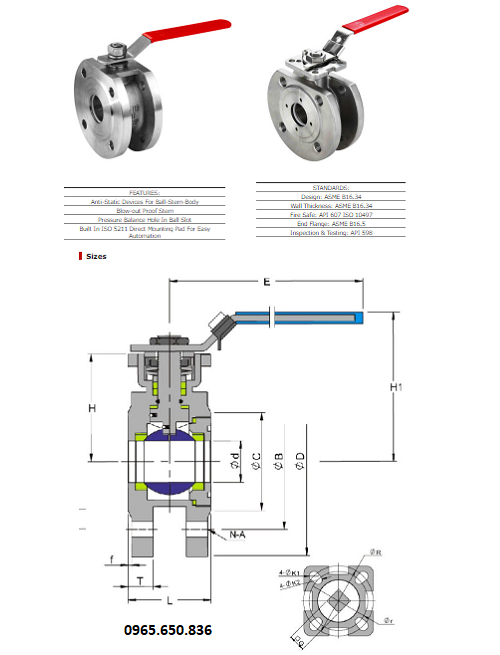

van bi wafer tiêu chuẩn ansi.

II. Các dòng van bi kẹp wafer phổ biến hiện nay

2.1. Van bi kẹp wafer theo chất liệu van

• Van bi inox kẹp wafer
• Van bi gang kẹp wafer
• Van bi thép kẹp wafer
• Van bi vi sinh kẹp wafer

2.2. Van bi kẹp wafer theo dạng điều khiển

• Van bi kẹp wafer tay gạt
• Van bi kẹp wafer điều khiển điện
• Van bi kẹp wafer điều khiển khí nén

2.3. Van bi kẹp wafer theo xuất xứ

• Van bi kẹp wafer Trung Quốc
• Van bi kẹp wafer Hàn Quốc
• Van bi kẹp wafer Đài Loan
• Van bi kẹp wafer Nhật Bản
• Van bi kẹp wafer Thổ Nhĩ Kỳ
• Van bi kẹp wafer Italia

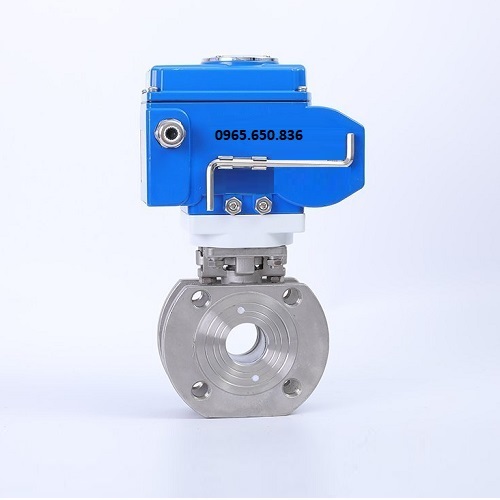

Van bi kẹp wafer điều khiển điện.

III. Cấu tạo và nguyên lý hoạt động của van bi kẹp wafer

3.1. Cấu tạo của van bi kẹp wafer

Van bi kẹp wafer có cấu tạo tương tự như các dòng van bi khác trên thị trường, tuy nhiên dòng van bi này có phần thân van được thiết kế 2 mặt bích với lỗ ren để kết nối bulong và đãi ốc. Đây là đặc điểm riêng biệt của dòng van bi sử dụng dạng kết nối kẹp wafer này, cấu tạo chi tiết của dòng van này gồm các bộ phận sau:

• Thân ban
• Mặt bích kết nối wafer
• Trục van
• Bi van
• Gioăng làm kín
• Bộ phận điều khiển

3.2. Nguyên lý hoạt động của van bi kẹp wafer

Van bi kẹp wafer có nguyên lý hoạt động hoàn toàn dựa vào việc điều khiển chuyển động của trục van, bi van được gắn liền với trục van nên khi trục van di chuyển bi van sẽ di chuyển theo từ đó tạo ra chuyển động đóng hoặc mở của van. Cụ thể khi người điều khiển sử dụng bộ phận điều khiển tác động làm trục van xoay từ góc 0 độ đến 90 độ, bi van sẽ xoay theo và van mở hoàn toàn khi ở góc 90 độ.

Muốn đóng van người sử dụng chỉ cần đưa trục van quay về vị trí củ theo chiều ngược lại với quá trình mở, van sẽ đóng hoàn toàn khi bi van ở góc 0 độ.

IV. Ưu điểm và nhược điểm của van bi kẹp wafer

4.1. Ưu điểm của van bi kẹp wafer

Van bi kẹp wafer có nhiều ưu điểm vượt trội so với các dòng van khác có thể kể đến như:

• Thiết kế kết nối dạng kẹp wafer giúp người sử dụng dễ dàng lắp đặt, tháo rỡ trong quá trình bảo trì và bảo dưỡng van.
• Kết nối dạng kẹp giúp tăng khả năng kết nối của van với đường ống, giúp đảm bảo được độ kín và đảm bản van không bị rung lắc trong quá trình hoạt động của hệ thống.
• Van được sản xuất từ nhiều chất liệu khác nhau có thể sử dụng trong nhiều môi trường hệ thống và lưu chất khác nhau.
• Van có thể sử dụng dạng điều khiển tay gạt, điều khiển điện, điều khiển khí nén tùy theo từng nhu cầu sử dụng mà có thể lựa chọn dạng điều khiển phù hợp.
• Được sản xuất từ các chất liệu cao cấp nên van có khả năng chống oxy hóa và ăn mòn từ hóa chất rất tốt.
• Van giúp người sử dụng có thể điều khiển hoạt động của dòng chảy 1 cách chính xác và linh hoạt.
• Dạng điều khiển điện hoặc khí nén hiện đại, tiên tiến giúp người sử dụng có thể điều khiển van từ xa, giúp giảm thiểu nhân công và chi phí vận hành hệ thống.

4.2. Một số hạn chế của van bi kẹp wafer

Tuy có nhiều ưu điểm vượt trội kể trên, nhưng dòng van này vẫn có 1 số hạn chế nhất định, có thể kể đến như:

• Van có hạn chế về kích thước, kích thước tối đa của van chỉ đến DN100, nếu cần sử dụng kích thước lơn hơn phải đặt làm riêng.
• Van có trọng lượng nặng hơn nhiều so với các dòng van có cùng kích thước khác, cần lưu ý lắp đặt ở các vị trí hệ thống chắc chắn.

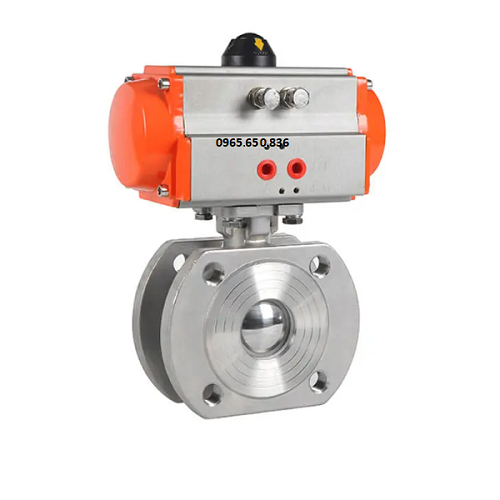

Van bi kẹp wafer điều khiển khí nén.

V. Ứng dụng của van bi kẹp wafer

Nhìn vào các ưu điểm của van bi kẹp wafer ở trên, chúng ta có thể dễ dàng biết được dòng van này có thể ứng dụng trong các hệ thống đường ống nào. Dưới đây là 1 số hệ thống sử dụng dòng van này được chúng tôi tổng hợp trong nhiều năm cung cấp dòng van này trên thị trường.

Ứng dụng 1: Sử dụng trong các hệ thống sản xuất công nghiệp, các hệ thống sản xuất bao bì, giấy, thực phẩm, đồ uống,...

Ứng dụng 2: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống khai thác chất đốt, dầu khí,...

Ứng dụng 3: Sử dụng trong các ngành công nghiệp hạng năng, các hệ thống sản xuất oto, đóng tàu, vận hành tàu thủy, tàu ngầm,...

Ứng dụng 4: Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, các hệ thống điều hòa trung tâm chiller.

Ứng dụng 5: Sử dụng trong các hệ thống xử lý hóa chất, các hệ thống sử dụng hóa chất để sản xuất, làm chất dẫn.

VI. Báo giá van bi kẹp wafer

Hiện nay các dòng van bi kẹp wafer đang được Thuận Phát Valve chúng tôi cung cấp trên toàn quốc với giá cả ưu đãi nhất thị trường, bởi các dòng van này đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu mà không thông qua bên mô giới thứ 3 nào. Ngoài ra do được nhập khẩu trục tiếp nên các sản phẩm của chúng tôi để có đầy đủ giấy tờ như CO - CQ, Catalog,...

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết về sản phẩm và báo giá chính xác nhất cho sản phẩm. Chân thành cảm ơn quý khách hàng đã tâm và theo dõi bài viết, rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong những dự án sắp tới.

Tìm hiểu thêm: Van bi vô lăng.
