Van bi vô lăng

I. Giới thiệu van bi vô lăng

Van bi vô lăng là dòng van được sử dụng để điều khiển hoạt động đóng hoặc mở cho dòng chảy lưu thông trong đường ống, dòng van này được sử dụng khá phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Van sử dụng hộp số tay quay vô lăng để điều khiển hoạt động, hộp số này giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van mà không tốn quá nhiều sức lực như khi dùng các dòng van điều khiển tay gạt.

Van bi vô lăng tay quay được làm từ nhiều chất liệu khác nhau như gang, inox, thép nhựa có thể sử dụng trong mọi môi trường hệ thống đường ống và lưu chất hiện nay. Ngoài kích thước của dòng van này khá đa dạng từ DN100 - DN600, với dạng kết nối ren hoặc kết nối mặt bích có thể lắp đặt trên mọi hệ thống có kích thước tương ứng.

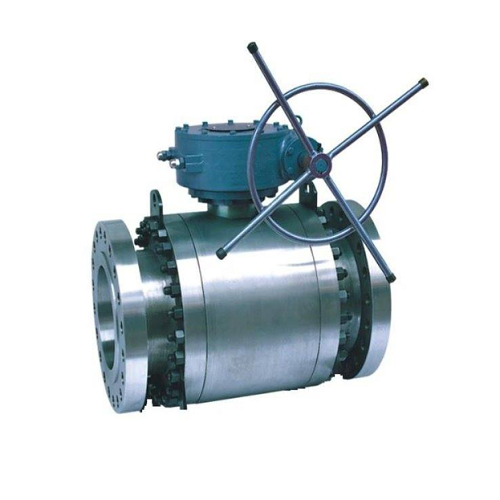

Van bi hộp số tay quay vô lăng.

Hiện nay các dòng van bi vô lăng đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng và phân phối trên toàn quốc với giá cả ưu đãi nhất thị trường. Các sản phẩm của chúng tôi không chỉ có chất lượng mà còn đầy đủ các giấy tờ như CO - CQ, Catalog, Bill of lading,...

II. Thông số kỹ thuật van bi vô lăng

• Kích thước: Từ DN100 đến DN600.
• Chất liệu thân: Inox, gang, thép, nhựa.
• Chất liệu bi van: Inox 304, 316.
• Gioăng làm kín: PTFE, EPDM.
• Dạng van: Van 2 ngã, 3 ngã.
• Thiết kế thân: 2 mảnh, 3 mảnh.
• Dạng điều khiển: Điều khiển tay quay vô lăng .
• Dạng kết nối: Kết nối mặt bích, kết nối ren.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Áp suất làm việc: PN10, PN16, PN25.
• Nhiệt độ làm việc: -10 độ C đến 220 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước sạch, nước thải, hóa chất, khí, hơi.
• Xuất xứ: Hàn Quốc, Đài Loan, TRung Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Italia,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành 12 tháng.

III. Hình ảnh thực tế van bi vô lăng

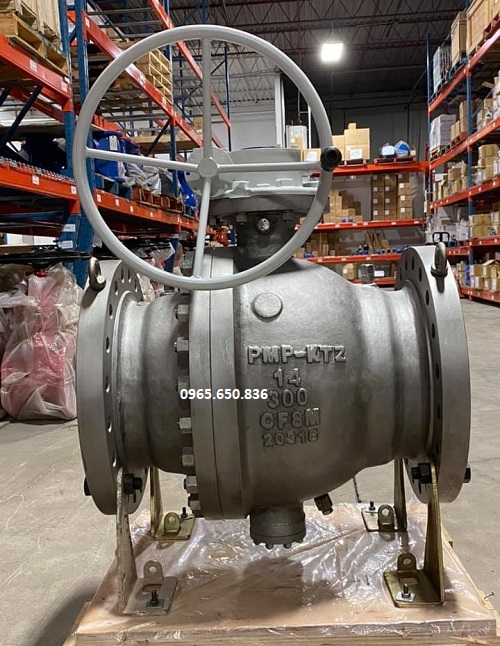

Van bi tay quay vô lăng.

IV. Cấu tạo và nguyên lý hoạt động của van bi vô lăng

4.1. Cấu tạo van bi vô lăng

Van bi vô lăng được cấu tạo từ 5 bộ phận chính là thân van, trục van, bi van, gioăng làm kín và hộp số tay quay vô lăng. Các bộ phận này đều được kết hợp với nhau qua thân van và các chi tiết kế nối như bulong, đai ốc, hàm kết nối,... Chi tiết từng bộ phận của van như sau.

Thân Van: là bộ phận có kích thước lớn nhất của van, bao bọc bên ngoài các bộ phận khác như trục van, bi van, gioăng làm kín. Thân van được làm từ các chất liệu inox, gang, thép, nhựa. Có nhiệm vụ liên kết các bộ phận khác thành 1 thể và được thiết kế ren hoặc mặt bích ở các đầu kết nối với đường ống hệ thống.

Trục van: Có dạng hình trụ được đục nguyên khối từ các chất liệu có độ cứng cao như thép, inox. Trục van được đặt dọng trên thân van, kết nối trực tiếp với bi van và bộ phận điều khiển.

Bi van: Có hình dạng giống với viên bi được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua. Bi van được xem như cánh cửa có thể mở hoặc đóng ngăn chặn dòng chảy lưu chất di chuyển qua van.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM bao bọc bên ngoài bi van, có nhiệm vụ đảm bảo độ kín cho van trong quá trình van đóng hoặc ngưng hoạt động.

Hộp số vô lăng tay quay: Đây là bộ phận điều khiển hoạt động chính của van, được thiết kế các bánh răng trọ lực giúp dễ dàng điều khiển đóng và mở van mà không tốn quá nhiều sức lực.

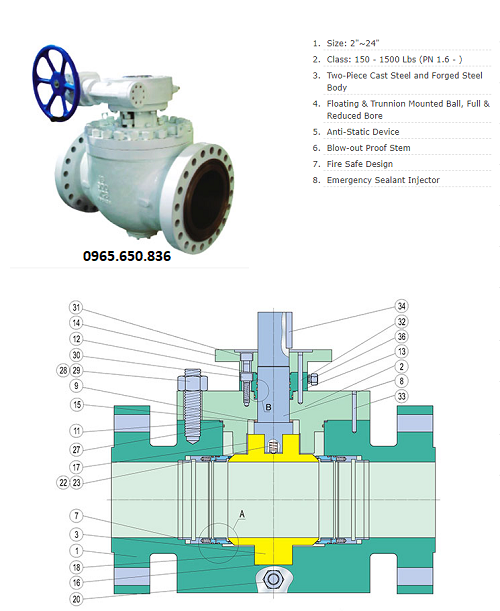

Cấu tạo van bi vô lăng.

4.2. Nguyên lý hoạt động

Van bi vô lăng hoạt động hoàn toàn dựa vào việc điều khiển chuyển động quay của vô lăng về bên trai hoặc bên phải để điều khiển đóng mở của van.

Quá trình mở van: Khi van đang ở trạng thái đóng, người sử dụng quay tay quay vô lăng về bên trái theo hướng mũi tên chỉ trên tay quay. Lúc này các bánh răng trợ lực trong hộp số sẽ di chuyển và tác động lên trục bánh răng, trục van được kết nối trực tiếp với trục bánh răng sẽ di chuyển theo và khiến bi van di chuyển từ góc 0 độ đến 90 độ để mở van theo chu trình đã được thiết kế và cài đặt sẵn.

Quá trình đóng van: Để đóng van người sử dụng cần quay tay quay vô lăng về bên phải người chiều với quá trình mở, lúc này các chuyển động xoay của bánh răng trợ lực, trục bánh răng, trục van và bi van sẽ di chuyển ngược lại với quá trình mở van tức từ góc 90 độ về góc 0 độ để đóng van.

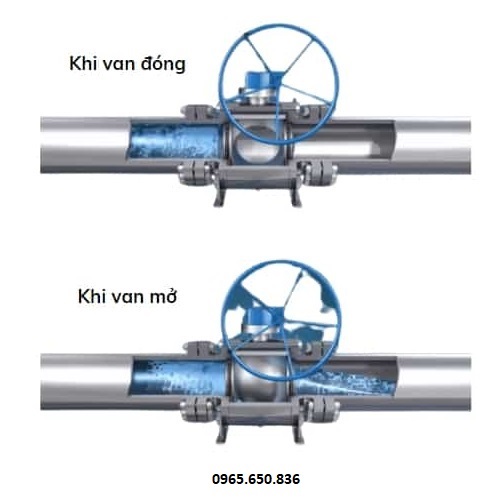

Nguyên lý hoạt động van bi vô lăng.

V. Các dòng van bi vô lăng phổ biến trên thị trường hiện nay

Hiện nay trên thị trường có rất nhiều các dòng van bi tay quay vô lăng khác nhau, mỗi dòng van đều có những đặc điểm riêng biệt phù hợp sử dụng trong các hệ thống khác nhau.

5.1. Van bi inox vô lăng

Van bi inox vô lăng là dòng van được sử dụng dụng phổ biến nhất trên thị trường hiện nay, dòng van này được làm từ chất liệu inox 304, 316. Dòng van này có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, ngoài ra inox cũng là chất liệu rất được tin tưởng sử dụng trong các môi trường hóa chất, các môi trường có nống độ oxy hóa cao.

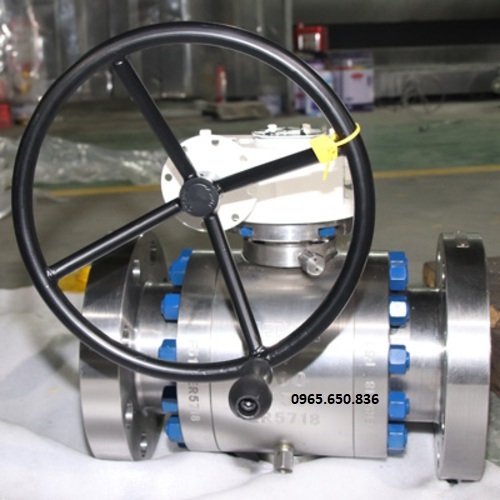

Van bi inox vô lăng.

5.2. Van bi gang vô lăng

Van bi gang vô lăng là dòng van được làm từ chất liệu gang có độ bền cơ học tốt, khả năng chịu áp lực và nhiệt độ tốt. Dòng van này được sử dụng khá phổ biến nhờ vào ứng dụng cao mà giá thành khá rẻ, tuy nhiên gang là chất liệu không được đánh giá quá cao trong khả năng chống oxy hóa và ăn mòn từ axit nên bề ngoài của dòng van này thường được phủ thêm lớp sơn epoxy để tăng khả năng chống oxy hóa và thẩm mỹ cho van.

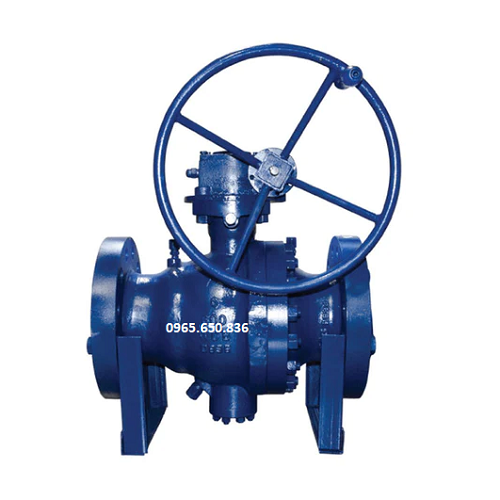

Van bi gang tay quay vô lăng.

5.3. Van bi thép vô lăng

Van bi thép vô lăng là dòng van được sử dụng rất phổ biến trong các hệ thống nhiệt độ cao, các hệ thống đường ống trong môi trường có nhiệt độ trên 180 độ C. Bởi dòng van này được làm từ chất liệu thép WCB có khả năng chịu áp lực và nhiệt độ cự tốt, nhiệt độ tối đa có thể chịu lên tới 450 độ C.

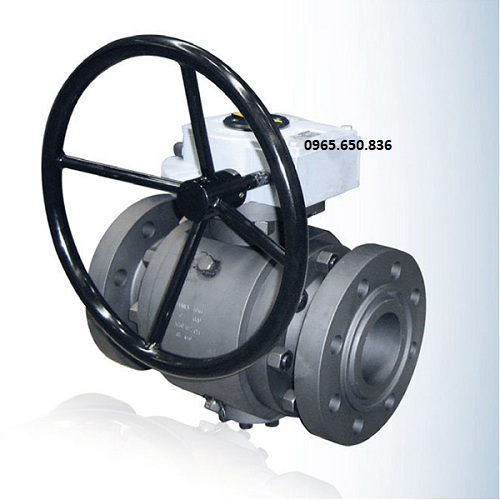

Van bi thép vô lăng.

5.4. Van bi nhựa vô lăng

Van bi nhựa vô lăng là dòng van bi được làm từ các chất liệu nhựa như PVC, CPVC, UPVC, PPH, PPR,...dòng van này được sử dụng khá phổ biến trong các hệ thống dân dụng và sản xuất hiện nay. Bởi nhựa là chất liệu giá rẻ, có khả năng chống oxy hóa và ăn mòn từ các chất hóa học cực tốt. Tuy nhiên dòng van này không chịu áp lực và nhiệt độ quá lơn, nhiệt độ tối đa có thể hoạt động chỉ ở 80 độ C, cần lưu ý khi lựa chọn sử dụng dòng van này.

5.5. Một số dòng van bi vô lăng khác trên thị trường

• Van bi vô lăng nối ren
• Van  bi vô lăng mặt bích
• Van bi vô lăng 2 ngã
• Van bi vô lăng 3 ngã
• Van bi vô lăng Hàn Quốc
• Van bi vô lăng Trung Quốc
• Van bi vô lăng Đài Loan
• Van bi vô lăng Nhật Bản
• Van bi vô lăng Thổ Nhĩ Kỳ
• Van bi vô lăng Italia

VI. Ưu điểm và nhược điểm của van bi vô lăng

VII. Ứng dụng thực tế của van bi vô lăng

Van bi vô lăng là dòng van sử dụng các chuyển động cơ học cơ bản nhất của van để điều khiển hoạt động, dòng van này được thiết kế rất nhiều các bánh răng trợ lực nhằm giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van. Điều này giúp dòng van cơ học này là lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay, các hệ thống không yêu cầu quá cao về khả năng tự động hóa của thiết bị.

Ứng dụng 1: Van được ứng dụng trong các hệ thống sản xuất công nghiệp, các hệ thống sản xuất giấy, bao bì, thực phẩm, đồ uống, nước ngọt, bia, rươu.

Ứng dụng 2: Van được sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống khai thác khí đốt, dầu mỏ,...

Ứng dụng 3: Van được sử dụng trong các hệ thống đường ống nhà máy thủy điện, các hệ thống điều chỉnh mực nước trong các nhà máy.

Ứng dụng 4: Van được sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị, nước sạch trong sản xuất công nghiệp.

Ứng dụng 5: Van được ứng dụng trong các hệ thống xử lý nước thải, các hệ thống ống dẫn nước thải đô thị, nước thải công nghiệp.

Ứng dụng 6: van được ứng dụng trong các hệ thống máy bơm, các hệ thống nước tưới tiêu công nghiệp, nông trường, hệ thống nước chăn nuôi chuồng, trại.

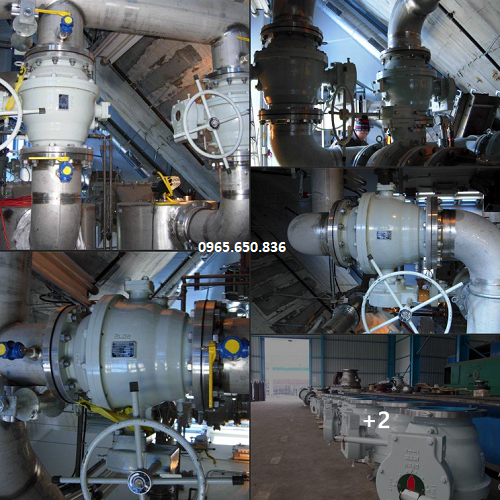

Ứng dụng van bi tay quay vô lăng.

VIII. Báo giá van bi vô lăng

Van bi vô lăng là dòng van rất đa dạng về chất liệu, kích thước, chủng loại,...điều này gây nên khó khăn cho người sử dụng khi rất kho phân biệt van và giá thành của từng loại. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thới điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được phục vụ và đồng hành cùng quá khách hàng trong thời gian gần nhất.

Tìm hiểu thêm: Van bi có tán lắp điều khiển.
