Van bi có tán lắp điều khiển

I. Giới thiệu van bi có tán lắp điều khiển

Van bi có tán lắp điều khiển là dòng van bi cơ chưa được lắp đặt các bộ phận điều khiển như điều khiển tay gạt, tay quay, điều khiển điện, điều khiển khí nén. Dòng van này có thiết kế phần trục van nhô lên, xunh quanh trục van là phần tán van bi với các lỗ bulong tạo thành giá đỡ để lắp đặt bộ phận điều khiển.

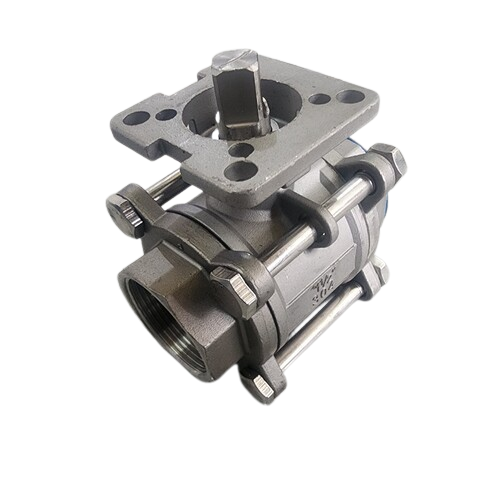

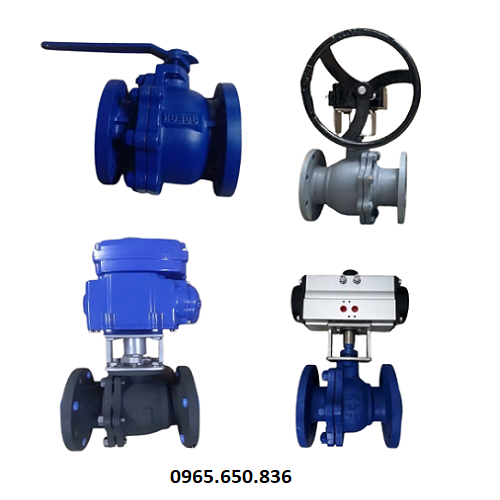

Van bi có tán lắp điều khiển.

Hiện nay các dòng van bi có tán lắp điều điều khiển đang được sử dụng rất phổ biến bới tính ứng dụng cao, có thể tùy theo nhu cầu mà lắp đặt các dạng điều khiển khác nhau, rất tiện lợi. Ngoài ra nhằm đảm bảo đáp ứng nhu cầu sử dụng, dòng van này cũng được sản xuất từ nhiều chất liệu và kích thước khác nhau có thể lắp đặt và sử dụng trong nhiều môi trường và lưu chất khác nhau.

1.1. Thông số kỹ thuật van bi có tán lắp điều khiển

• Kích thước: DN15 đến DN600.
• Chất liệu: Inox, gang, thép, nhựa.
• Dạng van: 2 ngã, 3 ngã.
• Thiết kế thân: 2 mảnh, 3 mảnh.
• Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Dạng hoạt động: ON/OFF, Tuyến tính.
• Dạng kết nối: Kết nối ren, kết nối mặt bích, kết nối hàn.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60,...
• Nhiệt độ làm việc: Từ -20 độ C đến 220 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước sạch, nước thải, dầu, hóa chất, khí, hơi,..
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Italia.
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành 12 tháng.
• Giấy tờ: CO - CQ, Catalog, Bill off ladanh, giấy bảo hành, VAT.

1.2. Hình ảnh thực tế van bi có tán lắp điều khiển

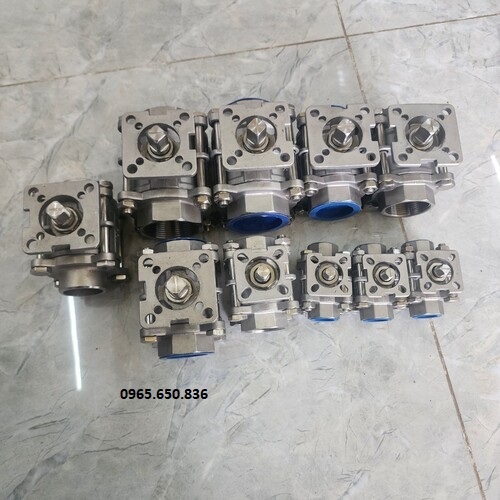

Hình ảnh van bi có tán lắp điều khiển.

II. Cấu tạo và cách van bi có tán lắp điều khiển hoạt động

2.1. Cấu tạo van bi có tán lắp điều khiển

Cấu tạo van bi có tán lắp điều khiển gôm 5 bộ phận chính, các bộ phận này đều chưa bao gồm bộ phận điều khiển, bởi đây là dòng van cơ tách biệt với bộ phận điều khiển.

• Thân van: Được thiết kế dạng 2 mảnh, 3 mảng, 2 ngã, 3 ngã,... sản xuất từ các chất liệu khác nhau như inox, gang, thép, nhựa. Có nhiệm vụ kết nối các bộ phận khác và kết nối với đường ống hệ thống.
• Trục van: Có dạng hình trụ dài được đúc nguyên khối từ các chất liệu có độ cứng cao.
• Bi van: Dạng hình cầu được khoét lỗ xuyên tâm để lưu chất có thể di chuyển qua.
• Gioăng làm kín: Bao bọc bên ngoài bi van, đảm bảo van được kín khi bi van đóng.
• Tán van bi: Có thiết kế liền khối với thân van, trên tán có các lỗ bulong để kết nối với các bộ phận điều khiển.

2.2. Nguyên lý hoạt động

Tuy có thiết kế khác với các dòng van bi trên thị trường, nhưng nguyên lý hoạt động của dòng van này cũng tương tự như các dòng van bi khác. Cụ thể, chúng đều hoạt động dựa vào việc điều khiển bi van chuyển động xoay từ góc 0 độ đến 90 độ để mở van và ngược lại từ góc 90 độ về góc 0 độ để đóng van.

III. Các dạng điều khiển của van bi có tán lắp điều khiển

3.1. Van bi có tán lắp điều khiển tay gạt

Van bi có tán lắp điều khiển tay gạt là dòng van bi có tán sử dụng tay gạt để điều khiển hoạt động của van, thiết kế tay gạt thường được sử dụng đối với các dòng van kích thước nhỏ từ DN15 - DN80. Dòng van này có ưu điểm là nhỏ gọn, linh hoạt trong quá trình điều khiển, rất thuận tiện sử dụng trong các hệ thống vừa và nhỏ nhờ khả năng đóng mở nhanh chóng.

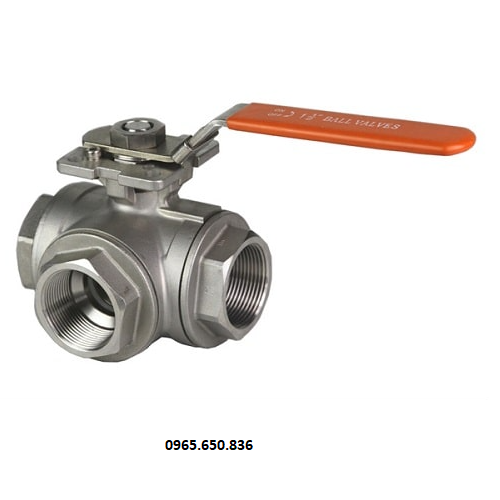

Van bi có tán điều khiên tay gạt.

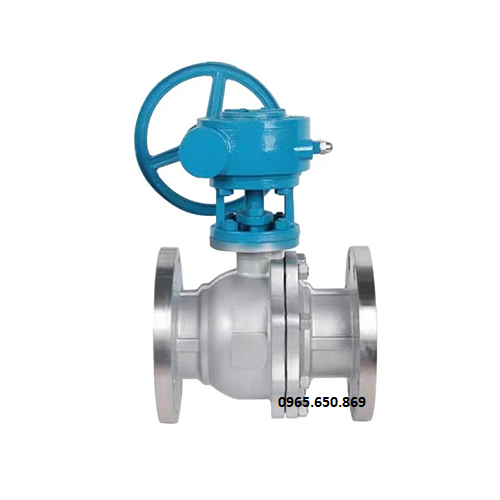

3.2. Van bi có tán lắp điều khiển tay quay

Van bi có tán lắp điều khiển tay quay là dòng van sử dụng hộp số tay quay vô lăng để điều khiển hoạt động của van, thiết kế hộp số tay quay này thường được áp dụng cho các kích thước từ DN80 trở lên. Bộ hộp số tay quay vô lăng với thiết kế các bánh răng trợ lực giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van.

3.3. Van bi có tán lắp điều khiển điện

Van bi có tán lắp điều khiển điện là dòng van bi có tán được lắp đặt thêm bộ điều khiển điện để điều khiển hoạt động dóng mở của van, đây là dòng van hiện đại với khả năng điều khiển tự động giúp hệ thống có thể giảm sát và điều khiển van từ xa, giúp giảm thiểu chi phí và nhân công trong quá trình vận hành hệ thống. Dòng van này sử dụng điện năng 24V, 220V, 380V để hoạt động, có thể lắp đặt trọng mọi hệ thống đường ống công nghiệp hiện nay.

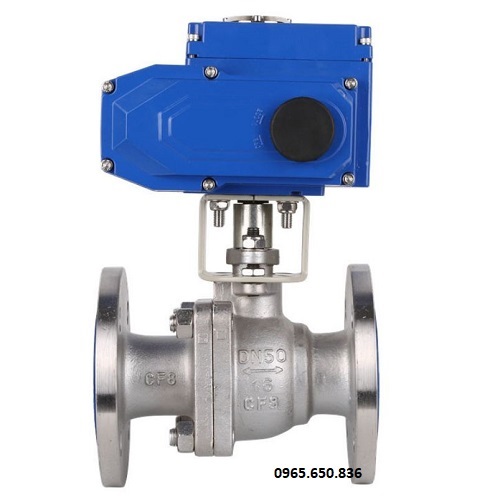

Van bi có tán lắp điều khiển điện.

3.4. Van bi có tán lắp điều khiển khí nén

Van bi có tán lắp điều khiển khí nén là dòng van được kết hợp với bộ truyền động khí nén, bộ truyền động này sử dụng khí nén từ 3bar đến 8bar để tạo ra chuyển động xoay từ đó tác động khiến trục van di chuyển để điều khiển đóng hoặc mở của bi van. Đây là dòng van sử dụng năng lượng khí nén tự nhiên, an toàn và sạch, ngoài ra dòng van này còn có ưu điểm đóng và mở nhanh chóng, chỉ mất từ 1 - 3 giây cho 1 chu trình đóng hoặc mở.

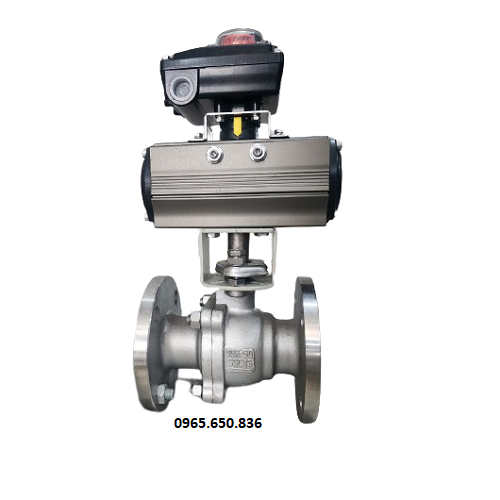

Van bi có tán lắp điều khiển khí nén.

IV. Các dạng chất liệu của van bi có tán lắp điều khiển

4.1. Van bi inox có tán lắp điều khiển

Đây là dòng van bi có tán làm từ các chất liệu inox 304, 316 được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có khả năng chịu áp lực và nhiệt độ tốt, ngoài ra chất liệu inox giúp dòng van này có khả năng chống oxi hóa và các chất ăn mòn tốt.

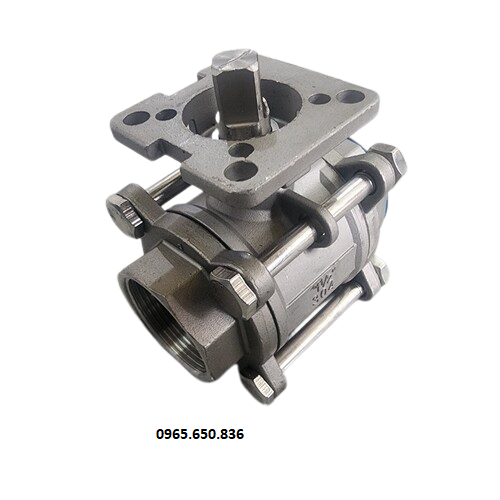

Van bi inox có tán.

Các dòng van bi inox có tán lắp điều khiển

• Van bi inox 304 có tán lắp điều khiển
• Van bi inox 316 có tán lắp điều khiển
• Van bi inox có tán lắp điều khiển điện
• Van bi inox có tán lắp điều khiển khí nén
• Van bi inox có tán lắp điều khiển tay gạt
• Van bi inox có tán lắp điều khiển tay quay

4.2. Van bi gang có tán lắp điều khiển

Là dòng van được làm từ chất liệu gang, dòng van này được sử dụng rất phổ biến trong các môi trường bình thường, các môi trường ở trong điều kiện thuận lợi. Bởi giá thành của chất liệu gang khá rẻ, các dòng van mang chất liệu này đều có độ bền tốt, khả năng chịu áp lực và nhiệt độ tốt.

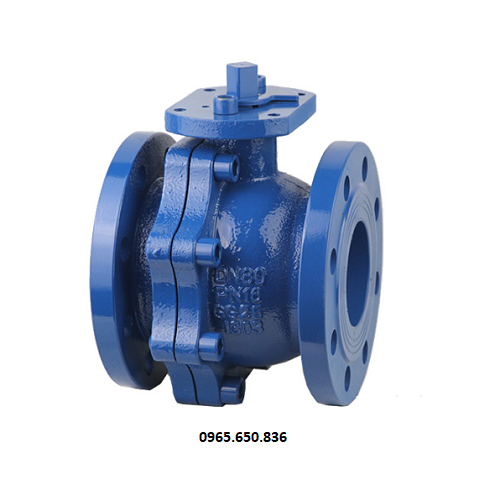

Van bi gang có tán.

Các dòng van bi gang có tán lắp điều khiển

• Van bi gang có tán lắp điều khiển điện
• Van bi gang có tán lắp điều khiển khí nén
• Van bi gang có tán lắp điều khiển tay quay
• Van bi gang có tán lắp điều khiển tay gạt

4.3. Van bi thép có tán lắp điều khiển

Van bi thép có tán lắp điều khiển là dòng van bi được làm từ chất liệu thép WCB, có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ rất tốt. Vì vậy dòng van này được sử dụng rất phổ biến trong các hệ thống nhiệt độ và áp lực cao.

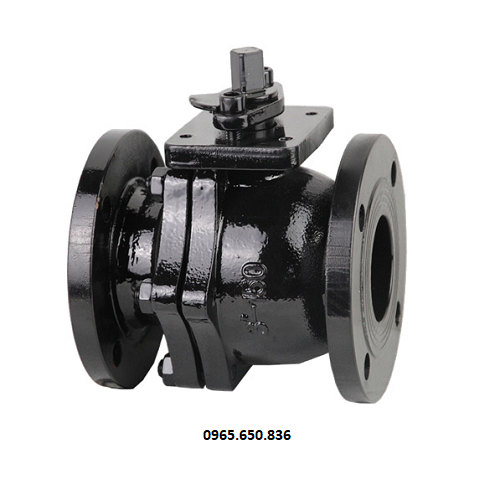

van bi thép có tán.

Các dòng van bi thép có tán lắp điều khiển

• Van bi thép có tán lắp điều khiển điện
• Van bi thép có tán lắp điều khiển khí nén
• Van bi thép có tán lắp điều khiển tay quay
• Van bi thép có tan lắp điều khiển tay gạt

4.4. Van bi nhựa có tán lắp điều khiển

Đầy là dòng van được sử dụng rất phổ biến trong các hệ thống dân dụng và công nghiệp hiện nay, dòng van này được sản xuất từ nhiều chất liệu nhựa khác nhau như PVC, CPVC, UPVC, PPH, PPR.

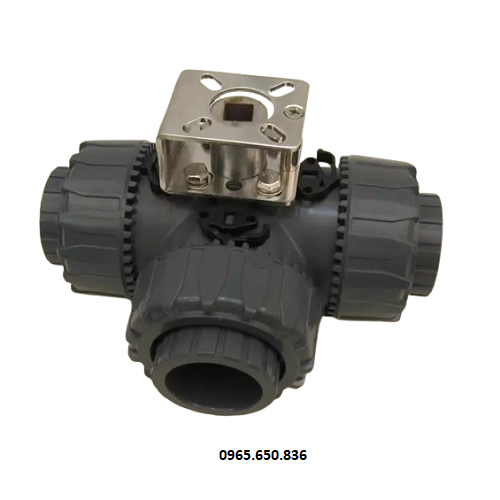

Van bi nhựa có tán.

Các dòng van bi nhựa có tán lắp điều khiển

• Van bi nhựa có tán lắp điều khiển điện
• Van bi nhựa có tán lắp điều khiển khí nén
• Van bi nhựa có tán lắp điều khiển tay quay
• Van bi nhựa có tan lắp điều khiển tay gạt

4.5. một số dòng van bi có tán lắp điều khiển khác trên thị trường

• Van bi 2 ngã có tán lắp điều khiển
• Van bi 3 ngã có tán lắp điều khiển
• Van bi 2 mảnh có tán lắp điều khiển
• Van bi 3 mảnh có tán lắp điều khiển
• Van bi vi sinh có tán lắp điều khiển
• Van bi có tán lắp điều khiển Trung Quốc
• Van bi có tán lắp điều khiển Hàn Quốc
• Van bi có tán lắp điều khiển Đài Loan

V. Ưu điểm của van bi có tán lắp điều khiển

• Van có thiết kế đơn giản, nhỏ gọn, thuận tiện có lắp đặt, vận chuyển, tháo rỡ.
• Van có khả năng hoạt động ổn định trong thời gian dài, ít gặp các sự cố hay trục trặc trong thời gian sử dụng.
• Van được làm từ nhiều chất liệu khác nhau, sử dụng được trong nhiều môi trường lưu chất khác nhau.
• Thiết kế tán giúp van có thể kết nối với nhiều dạng điều khiển khác nhau, tùy vào nhu cầu sử dụng của hệ thống.
• Van có dãi kích thước rộng có thể lắp đặt trên mọi hệ thống có kích thước tương ứng.

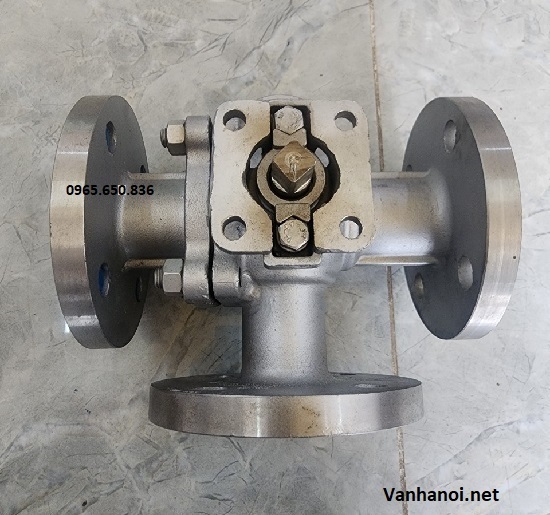

Van bi có tán 3 ngã.

VI. Ứng dụng của van bi có tán lắp điều khiển

Van bi có tán lắp điều khiển là dòng van có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường, điều này giúp dòng van này trở thành lực chọn tối ưu đối với các hệ thống đường ống hiện nay. Một số ứng dụng cụ thể của dòng van này có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống đường ống dân dụng, các hệ thống nước gia đình, sân vườn.

Ứng dụng 2: Sử dụng trong các hệ thống sản xuất công nghiệp, các hệ thống đường ống dẫn trong các nhà máy sản xuất công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống điều hào nhiệt độ HVAC, hệ thống điều hòa trung tâm chiller.

Ứng dụng 4: Sử dụng trong các hệ thống đường ống nước thải, các hệ thống nước thải đô thị, nước thải nhà máy sản xuất.

Ứng dụng 5: Sử dụng trong các hệ thống sản xuất oto, đóng tàu, các hệ thống vận hành tàu thủy, tàu ngầm,...

Ứng dụng 6: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống khai thác khí tự nhiên, chất đốt, dầu khí.

VII. Địa điểm cung cấp và báo giá van bi có tán lắp điều khiển

Quý khách hàng đang quan tâm sản phẩm mà chưa biết đơn vị nào cung cấp dòng van này chính hãng, mà giá cả phải chăng, hãy liên hệ ngay với chúng tôi. Thuận Phát Valve chúng tôi là đơn vị chuyên cung cấp các các dòng van công nghiệp trong đó có van bi có tán lắp điều khiển chính hãng, các dòng van của chúng tôi đều được nhập khẩu chính hãng với đầy đủ các giấy tờ như CO - CQ, Catalog, Bill Of Lading, VAT,...

Quý khách hàng khi đến với Thuận Phát Valve chúng tôi không chỉ được trải nghiệm những sản phẩm chính hãng với giá cả tốt nhật thị trường mà còn nhận được nhiều ưu đãi khác như:

• Tư vân miễn phì về chi tiết sản phẩm, hệ thống từ các chuyên gia hàng đầu với nhiều năm kinh nghiệm trong ngành.
• Tất cả các sản phẩm của chúng tôi đều được bảo hành từ 12 tháng, một đổi một nếu trong thời gian sử dụng xảy ra lỗi do đơn vị sản xuất.
• Được giao hàng tận nơi trên toàn quốc, thanh toán khi nhận hàng và test thử.

7.1. Báo giá van bi có tán lắp điều khiển

Van bi có tán lắp điều khiển là dòng van rất đa dạng về kiểu dáng, chất liệu và kích thước. Mỗi yếu tố trên đều có thể ảnh hưởng trực tiếp đến giá cả của dòng van này, đặc biệt ở thời điểm thị trường có nhiều biến động như hiện nay. Giá cả của dòng van này có thay đổi rất nhanh theo từng tháng, từng quý.

Quý khách hàng quan tâm đến sản vui lòng liên hệ với chúng tôi qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong thời gian gần nhất, chân thành cảm ơn quý vị đa quan tâm và theo dõi bài viết !
