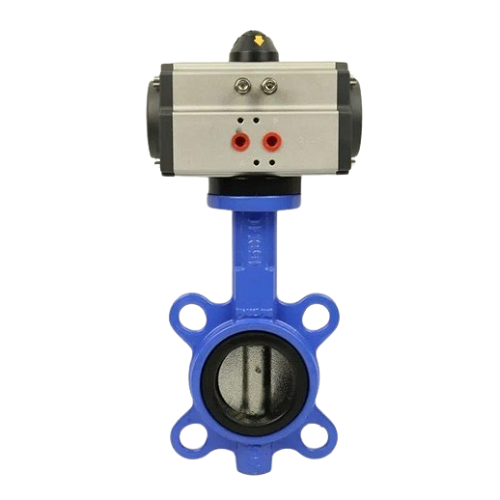

Van bướm điều khiển bằng khí nén

I. Giới thiệu van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén hay còn được gọi van bướm điều khiển khí nén, đây là dòng van bướm được thay thế bộ phận điều khiển cơ học bằng bộ điều khiển khí nén. Bộ điều khiển khí nén này giúp người sử dụng có thể điểu khiển hoạt động của đĩa van bằng áp lực khí nén mà không cần tác động vật lý tới van.

Van bướm điều khiển bằng khí nén là dòng van hiện đại với khả năng điều khiển tự động từ xa, dòng van này được sản xuất từ nhiều chất liệu khác nhau như gang, inox, thép, nhựa. Về kích thước van được sản xuất với dãi kích thước khá rộng từ DN50 - DN1200 với nhiều kiểu dáng khác nhau, giúp dễ dàng lựa chọn dòng van phù hợp nhất với nhu cầu sử dụng của hệ thống.

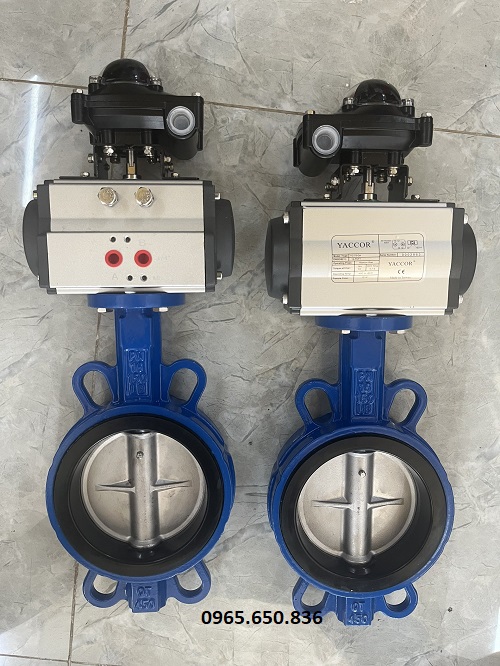

Van bướm gang điều khiển bằng khí nén.

Hiện nay Thuận Phát Valve chúng tôi đang là đơn vị hàng đầu chuyên cung cấp các dòng van bướm điều khiển bằng khí nén trên thị trường. Các dòng van này được chúng tôi nhập khẩu chính hãng từ các thương hiệu van công nghiệp hàng đầu thế giới hiện nay, có đầy đủ các giấy tờ của sản phẩm cũng như các giấy tờ liên quan.

1.1. Lý do nên sử dụng van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén là một trong những dòng van điều khiển tự động, được sử dụng rất phổ biến trên thị trường hiện nay. Dòng van này có nhiều đặc điểm vượt trội so với các dòng van có cùng chức năng khác trên thị trường, một số đặc điểm thường được biết đến như:

• Van có khả năng điều khiển tự động nhờ bộ điều khiển khí nén, khả năng này giúp người sử dụng có thể điều khiển hoạt động đóng, mở của van từ xa mà không cần trực tiếp đến vị trí lắp đặt.
• Van có thời gian đóng mở rất nhanh, chỉ mất từ 1 đến 2 giây cho 1 chu trình đóng mở, rất phù hợp sử dụng trong các hệ thống yêu cầu đóng, ngắt dòng chảy thường xuyên.
• Van có thiết kế nhỏ gọn, thân van và cánh van kết hợp nhìn giống với cánh bướm. Rất dễ dàng cho việc lắp đặt và vạn chuyển.
• Van có khả năng điều tiết lưu lượng dòng chảy 1 cách chính xác, nhờ vào việc trang bị thêm bộ định vị tuyến tính.

1.2. Thông số kỹ thuật

• Kích thước: Từ DN50 đến DN1200.
• Chất liệu: Gang, inox, thép, nhựa.
• Chất liệu đĩa van: Thép, inox, nhựa.
• Bộ điều khiển: Hợp kim nhôm, sơn tĩnh điện.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng vận hàng: Tác động đơn, tác động kép, tuyến tính.
• Dạng kết nối: Mặt bích, Wafer, Lug.
• Tiêu chuẩn đầu khí: IP67, IP68.
• Khí nén sử dụng; Từ 3 đến 8bar.
• Áp suất làm việc: PN10 - PN16 - PN25 - PN40.
• Nhiệt độ làm việc: - 20 độ C đến 250 độ C.
• Môi trường sử dụng: Dung dịch chất lỏng, nước sạch, nước thải, xăng, dầu, hóa chất,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, EU, G7,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng, 1 đổi 1 nếu phát hiện lỗi do đơn vị sản xuất.
• Tình trạng hàng: Có sẳn đầy đủ kích thước mẫu mã với SLL.

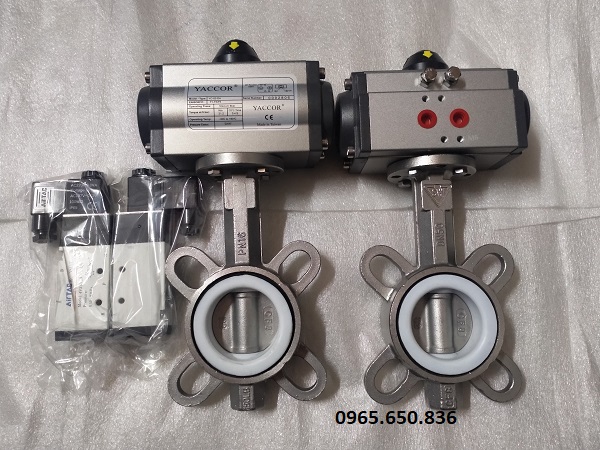

1.3. Hình ảnh thực tế van bướm điều khiển bằng khí nén.

II. Phân loại các dòng van bướm điều khiển bằng khí nén trên thị trường hiện nay

2.1. Phân loại theo chất liệu sản xuất

• Van bướm inox điều khiển bằng khí nén
• Van bướm gang điều khiển bằng khí nén
• Van bướm nhựa điều khiển bằng khí nén
• Van bướm thép điều khiển bằng khí nén
• Van bướm vi sinh điều khiển bằng khí nén

2.2. Phân loại theo dạng điều khiển van

• Van bướm điều khiển bằng khí nén tác động đơn
• Van bướm điều khiển bằng khí nén tác động kép
• Van bướm điều khiển vằng khí nén tuyến tính

2.3. Phân loại theo dạng kết nối với đường ống

• Van bướm mặt bích điều khiển bằng khí nén
• Van bướm Wafer điều khiển bằng khí nén
• Van bướm Lug điều khiển bằng khí nén.

2.4. Phân loại theo xuất xứ của van

• Van bướm Hàn Quốc điều khiển bằng khí nén
• Van bướm Nhật Bản điều khiển bằng khí nén
• Van bướm Đài Loan điều khiển bằng khí nén
• Van bướm Trung Quốc điều khiển bằng khí nén
• Van bướm Thổ Nhĩ Kỳ điều khiển bằng khí nén
• Van bướm Italia điều khiển bằng khí nén

2.5. Phân loại theo thương hiệu sản xuất

• Van bướm Samwoo điều khiển bằng khí nén
• Van bướm Wonil điều khiển bằng khí nén
• Van bướm Yaccor điều khiển bằng khí nén
• Van bướm AUT điều khiển bằng khí nén
• Van bướm Haitima điều khiển bằng khí nén
• Van bướm Aloha điều khiển bằng khí nén
• Van bướm Sypa điều khiển bằng khí nén

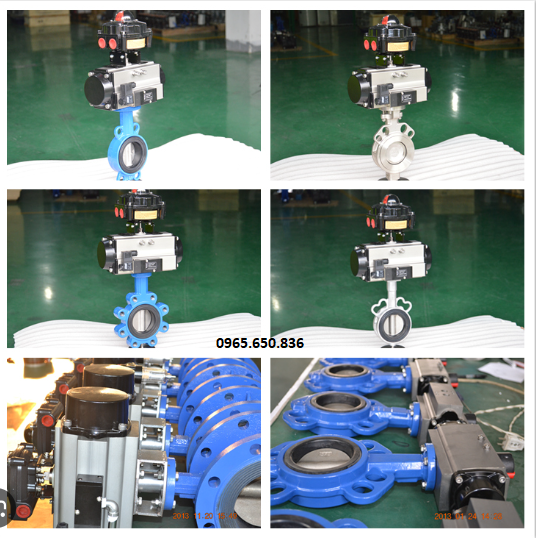

Van bướm điều khiển bằng khí nén Jaccor - Thuận Phát Valve.

III. Cấu tạo và cách van bướm điều khiển bằng khí nén hoạt động

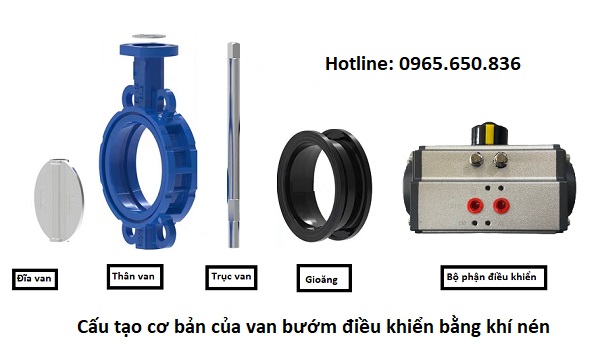

3.1. Cấu tạo van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén có cấu tạo khá đơn giản, dòng van này được cấu tạo từ 5 bộ phận chính, các bộ phận được liên kết với nhau bằng bulong hoặc các hàm kết nối.

Thân van: Được làm từ chất liệu inox, gang, thép, nhựa bao bọc bên ngoài các bộ phận khác như gioăng, trục van và đĩa van. Ngoài ra thân van còn được thiết kế để kết nối với bộ phận điều khiển và đường ống hệ thống.

Trục van: Được đục nguyên khối từ các chất liệu có độ cứng cao như inox hoặc thép, có dạng hình trụ dài kết nối trực tiếp với đĩa van và bộ phận điều khiển.

Đĩa van: Có dạng hình cánh bướm nằm bên trong thân van và được kết nối trực tiếp với trục van. Đĩa van có thể di chuyển từ góc 0 - 90 độ để mở van và ngược lại từ 90 về 0 độ để đóng van.

Gioăng làm kín: Đây là bộ phận giúp đảm bảo độ kín khi van hoạt động, bộ phận này được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM và được đặt ở giữa thân  van và đĩa van.

Bộ phận điều khiển: Đây là bộ phận được lắp đặt ngay trên đỉnh van, kết nối trực tiếp với trục van. Bộ phận này giúp người sử dụng có thể điều khiển hoạt động đóng và mở của đĩa van.

3.2. Nguyên lý hoạt động

Van bướm điều khiển bằng khí nén hoạt động khá đơn giản, dòng van này hoạt động hoàn toàn dựa vào áp lực khí nén. Từ nguyên lý đẩy của Piston từ đó tạo ra chuyển động xoay để tác động khiển trục van di chuyển, đĩa van được gắn liền với trục van cũng di chuyển theo. Với thiết kế góc xoay đã được thiết kế cố định nên đĩa van chỉ xoay từ góc 0 - 90 độ để mở van và ngược lại từ góc 90 về 0 độ để đóng van.

IV. Đánh giá ưu điểm và nhược điểm của van bướm điều khiển bằng khí nén

V. Van bướm điều khiển bằng khí nén được ứng dụng trong các hệ thống

Van bướm điều khiển bằng khí nén là dòng van có khả năng tự động hóa, dòng van này giúp hệ thống giảm được chi phí vận hành và nhân công trong quá trình hoạt động. Ngoài ra thiết kế này cũng giúp người sử dụng có thể thực hiện điều khiển hoạt động của nhiều thiết bị van cùng lúc, điều này đem đến sự linh hoạt cao cho hệ thống.

Vì vậy trong van này đã trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay, một số ứng dụng của dòng van này được chúng tôi cập nhật trong nhiều năm cung cấp sản phẩm trên thị trường, có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước sach, nước sinh hoạt đô thị.

Ứng dụng 2: Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống xử lý hóa chất, sản xuất thuốc men, sơn nước,...

Ứng dụng 4: Sử dụng trong các hệ thống phòng cháy chữa cháy.

Ứng dụng 5: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, dầu mỏ, khí đốt,..

Ứng dụng 6: Sử dụng trong các hệ thống tưới tiêu nông nghiệp, các hệ thống nước chuồng trại chăn nuôi.

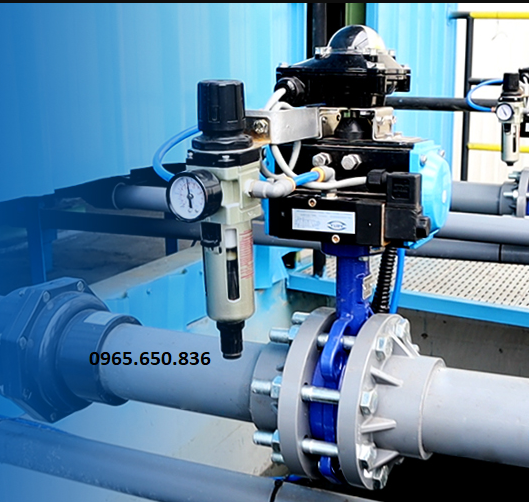

Ứng dụng van bướm điều khiển bằng khí nén.

VI. Báo giá van bướm điều khiển bằng khí nén

Hiện nay các dòng van bướm điều khiển bằng khí nén đang được Thuận Phát Valve chúng tôi cung cấp chính hãng trên thị trường với giá cả ưu đãi nhất. Tất cả các sản phẩm của chúng tôi đều được nhập khẩu từ các thương hiệu hàng đầu thế giới hiện nay có đầy đủ các giấy tờ như CO - CQ, Cataloh, VAT,... và được bảo hành lên đến 12 tháng, 1 đổi 1 nếu trong thời gian sử dụng phát hiện lỗi do đơn vị sản xuất.

Tuy nhiên dòng van này rất đa dạng về chất liệu, kiểu dáng thiết kế và kích thước,...mà giá cả của van đều bị ảnh hưởng bởi các yếu tối trên mà thay đổi khác nhau. Vì vậy quy khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn chi tiết về sản phẩm cũng như báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết !

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén chịu nhiệt độ cao.
