Van bi vi sinh điều khiển khí nén

I. Giới thiệu chung về van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển khí nén là dòng van bi điều khiển khí nén có phần van bi cơ được làm từ chất liệu inox vi sinh 304L, 316 và 316L. Dòng sản phẩm này được đánh bóng với độ nhẵn cao, đạt tiêu chuẩn dùng trong các hệ thống vi sinh, các hệ thống có yêu cầu cao về độ tinh khiết và sạch của lưu chất đường ống.

Van bi inox vi sinh điều khiển khí nén là sự kết hợp giữa dòng van bi cơ và bộ điều khiển khí nén để điều khiển hoạt động của van, giúp van có khả năng điều khiển hoạt động từ xa bằng khí nén mà không cần đến sự tác động cơ học từ con người. Với nhiều dạng điều khiển khác nhau như tác động kép, tác động đơn, ON/OFF, tuyến tính cùng với dãi kích thước từ DN15 - DN100, giúp người sử dụng rất dễ dàng có thể lựa chọn dòng sản phẩm phù hợp nhất với nhu cầu sử dụng của hệ thống.

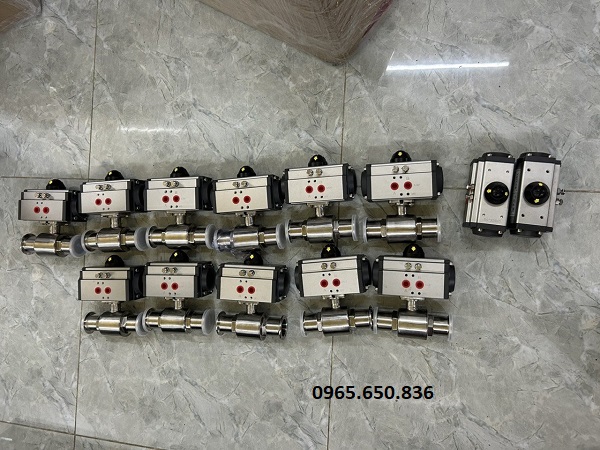

Van bi inox vi sinh điều khiển khí nén.

Hiện nay các dòng van bi vi sinh điều khiển khí nén đang được Thuận Phát Valve phân phối trên toàn quốc với đầy đủ các chủng loại mẫu mã và kích thước. Các dòng van đều được nhập khẩu từ các thương hiệu hàng đầu đến từ các nước có nền công nghiệp phát triển vượt bậc như Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu,...

1.1. Lý do nên sử dụng van bi vi sinh điều khiển khí nén

Đối với các hệ thống đường ống vi sinh, các hệ thống có yêu cầu cao về độ sạch và độ tinh khiết của lưu chất, việc sử dụng các dòng van bi thông thương không thể đáp ứng được các tiêu chuẩn và tiêu chí của hệ thống. Chính vì vậy mà dòng van bi được làm trừ các chất liệu vi sinh đã đạng các thương hiệu nhà máy phát triển để đáp ứng nhu cầu sử dụng trong các hệ thống này.

Van bi vi sinh điều khiển khí nén là dòng van được làm từ các chất liệu inox 304L, 316, 316L,....đây đều là những chất liệu inox cao cấp trãi qua quá trình gia công và đánh bỏng tỉ mĩ đạt độ nhẵn tiêu chuẩn mới có thể đáp ứng điều kiển sử dụng trong các hệ thống vi sinh. Vì vậy dòng van này đã trở thành lựa chọn tối ưu trong việc kiếm soát dòng chảy lưu chất trong các hệ thống đường ống vi sinh.

1.2. Thông số kỹ thuật

• Kích thước: DN15 - DN100.
• Chất liệu: Inox 304L, 316, 316L.
• Độ đóng: 1.6 ~ 3.2µm.
• Đánh bóng: Ra0.4 ~ 0.8µm.
• Gioăng làm kín: Teflon, EPDM, PTFE.
• Phương thức điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Kiểu vận hành: Tác động đơn – Tác động kép.
• Dạng kết nối: Kết nối ren, hàn, kết nối Clamp.
• Dạng van: Van 2 ngã, 3 ngã.
• Áp suất làm việc: PN10, PN16.
• Nhiệt độ làm việc: Từ - 20 độ C đến 220 độ C.
• Môi trường sử dụng: Sử dụng trong các hệ thống vi sinh, sản xuất y tế, nước tinh khiết,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu,...
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.
• Tình trạng hàng: Luôn có sẳn đầy đủ mẫu mã với SLL.

II. Hình ảnh thực tế van bi vi sinh điều khiển khí nén

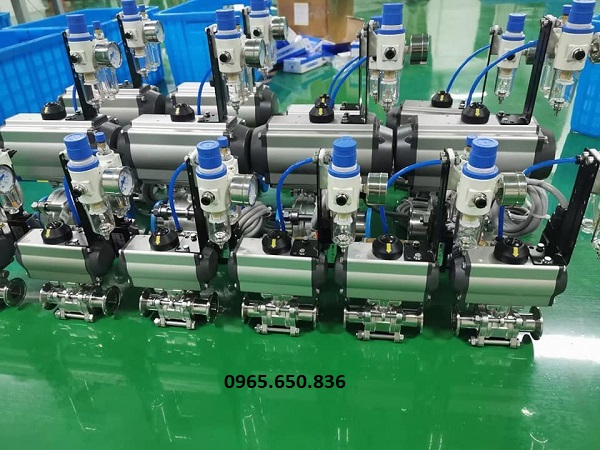

Van bi vi sinh khí nén - Thuận Phát Valve.

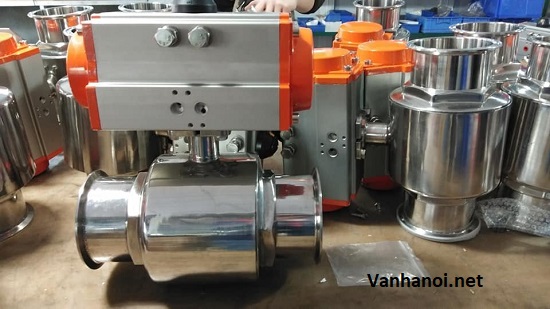

Van bi vi sinh điều khiển bằng khí nén - Thuận Phát Valve.

III. Cấu tạo cơ bản và nguyên lý hoạt động của van bi vi sinh điều khiển khí nén

3.1. Cấu tạo van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển bằng khí nén có cấu tạo khá đơn giản, cấu tạo của dòng van này được chi làm 2 phần chính là phần van cơ và bộ phận điều khiển. Chi tiết cấu tạo của từng phần như sau:

Phần van bi cơ vi sinh

Là phần van được kết nối trực tiếp với đường ống hệ thống bằng kết nối ren hoặc kết nối Clamp thiết kế trên thân van, cấu tạo cơ bản của phần van cơ gồm các bộ phận sau:

• Thân van
• Trục van
• Đĩa van
• Gioăng làm kín

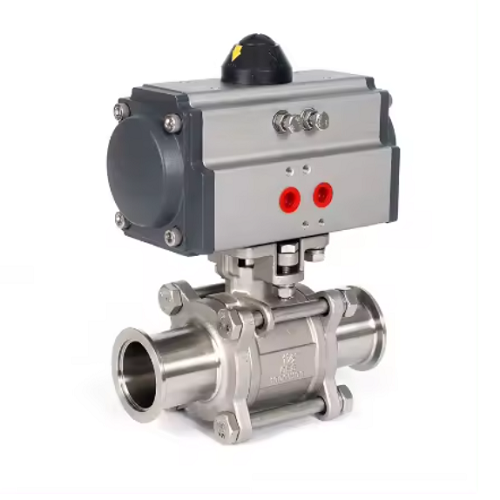

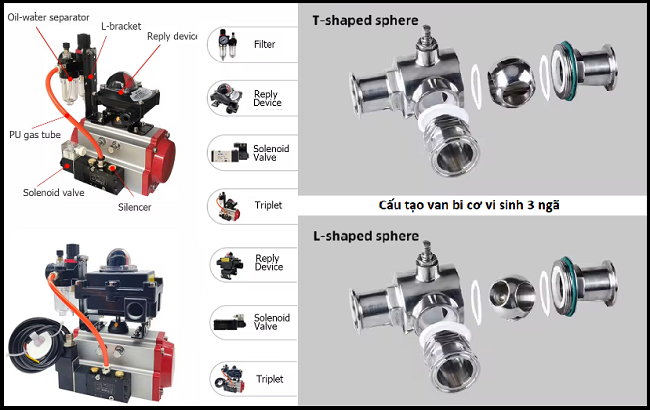

Cấu tạo van bi vi sinh điều khiển khí nén.

Bộ điều khiển khí nén

Đây là bộ phận điều khiển hoạt động của van hay còn được gọi với cái tên khác như bộ truyền động khí nén, thiết bị này có thể chuyển đổi áp lực khí nén thành chuyển động xoay từ đó điều khiển hoạt động của van. Bộ điều khiển khí nén có 2 dạng vận hành chính là tác động kép và tác động đơn, ngoài ra còn có thể trang bị thêm bộ định vị điều tiết khí nén để có thể điều khiển van mở ở nhiều góc độ khác nhau.

Cấu tạo cơ bản của bộ điều khiển khí nén gồm các chi tiết:

• Vỏ ngoài
• Trục bánh răng
• Piston bánh răng
• Vít điều chỉnh
• Núm hiển thị
• Điểm kết nối khí nén
• Lò xo đàn hồi

Một số phụ kiện đi kèm giúp tăng khả năng hoạt động của thiết bị

• Công tắc giám sát hành trình
• Van điện từ khí nén
• Bộ định vị điều tiết khí nén
• Bộ lọc khí nén
• Tiêu âm
• Đầu nối ống dẫn khí
• Ống dẫn khí nén

3.2. Nguyên lý hoạt động

Van bi vi sinh điều khiển khí nén hoạt động hoàn toàn dựa vào khả năng tạo ra chuyển động xoay của bộ điều khiển khí nén. Chỉ cần cung cấp khí nén vào bộ điều khiển, piston sẽ di chuyển từ đó tạo ra chuyển động xoay và khiển đĩa van di chuyển đóng mở.

Tác động kép: Đây là dạng hoạt động cần tác động 2 lần khí nén để điều khiển hoạt động của van, trong đó khi cung cấp khí nén vào công A van sẽ mở và cung cấp khí nén vào cổng B van sẽ đóng hoàn toàn.

Tác động đơn: Dòng van này chỉ cần tác động 1 lần để mở van, tức chỉ cần cung cấp khí nén vào cổng A để mở van và khi ngừng cung cấp khí nén van sẽ tự động đóng lại nhờ vào áp lực của các lò xo được đặt ở 2 bên đầu của piston.

IV. Các dòng van bi vi sinh điều khiển khí nén phổ biến trên thị trường

4.1. Van bi vi sinh điều khiển khí nén tác động kép

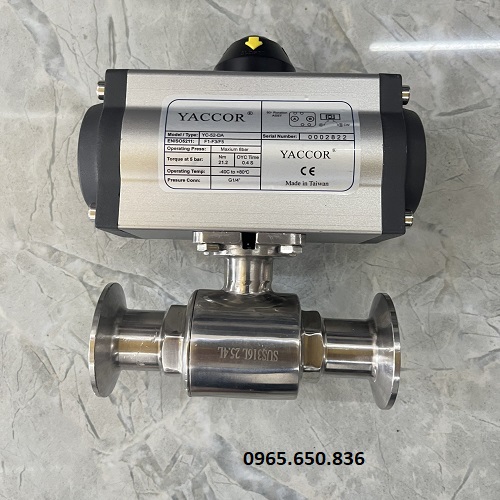

Van bi vi sinh điều khiển khí nén tác động kép.

4.2. Van bi vi sinh điều khiển khí nén tác động đơn

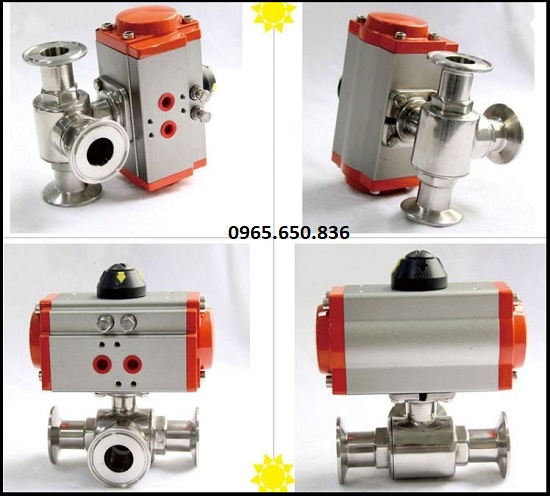

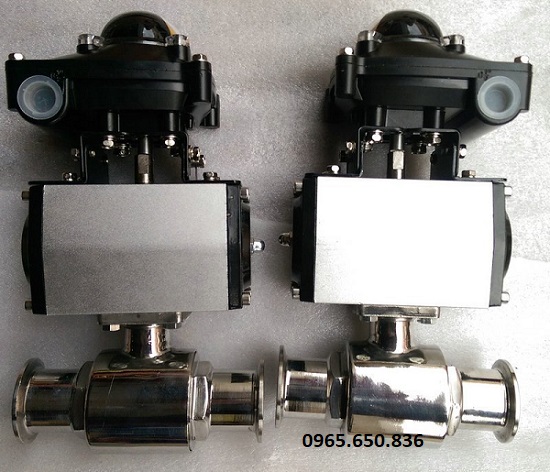

Van bi vi sinh điều khiển khí nén tác động đơn.

4.3. Van bi vi sinh điều khiển khí nén ON/OFF

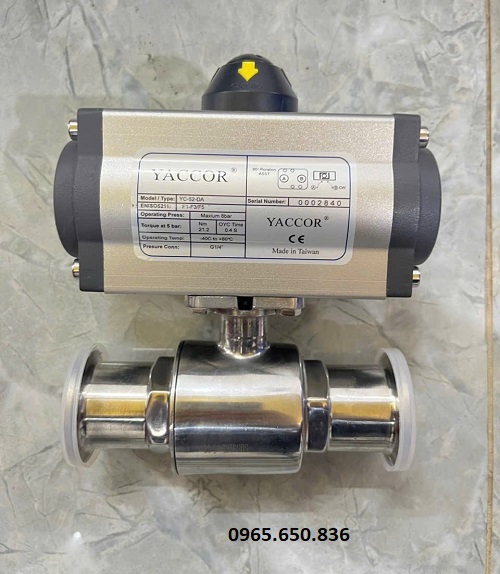

Van bi vi sinh điều khiển khí nén ON/OFF.

4.4. Van bi vi sinh điều khiển khí nén tuyến tính

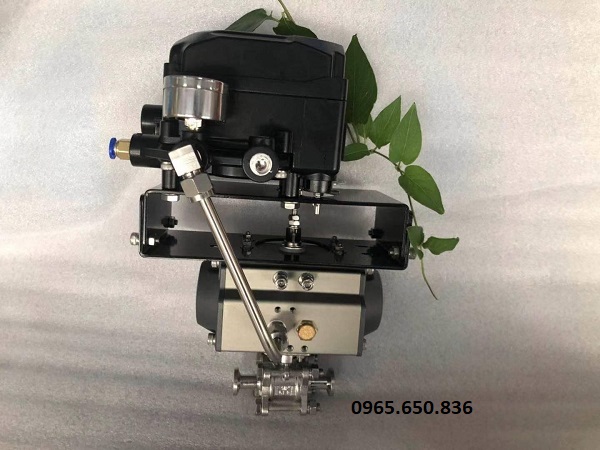

Van bi vi sinh điều khiển khí nén tuyến tính.

4.5. Một số dòng van bi vi sinh điều khiển khí nén khác

• Van bi 2 ngã vi sinh điều khiển khí nén
• Van bi 3 ngã vi sinh điều khiển khí nén
• Van bi vi sinh nối ren điều khiển khí nén
• Van bi vi sinh Clamp điều khiển khí nén
• Van bi vi sinh điều khiển khí nén Hàn Quốc
• Van bi vi sinh điều khiển khí nén Đài Loan
• Van bi vi sinh điều khiển khí nén Nhật Bản
• Van bi vi sinh điều khiển khí nén Trung Quốc

V. Đánh giá ưu điểm và nhược điểm của van bi vi sinh điều khiển khí nén

VI. Ứng dụng cụ thể của van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển khí nén là dòng van được sản xuất chuyên sử dụng cho các hệ thống vi sinh, các hệ thống có yêu cầu cao về độ tinh khiết của lưu chất trong đường ống. Vậy dòng van này đáp ứng sử dụng trong những hệ thống nào, một số hệ thống dưới đây mời quý vị cùng tham khảo.

• Hệ thống sản xuất thiết bị y tế, thuốc men.
• Hệ thống chiết xuất nước tinh khiết.
• Hệ thống sản xuất thực phẩm, bia, rượu, đồ uống.
• Hệ thống xử lý hóa chất, sản xuất nước hoa, mỹ phẩm,..

VII. Báo giá van bi vi sinh điều khiển khí nén

Hiện nay trên thị trường có rất nhiều các dòng van bi vi sinh điều khiển khí nén khác nhau, mỗi dòng van đều có những đặc điểm và giá cả khác nhau. Điều này dễ gây ra sự nhầm lẫn cho quý khách hàng khi lựa chọn van sử dụng cho hệ thống, đặc biệt đối với các hệ thống có yêu cầu về thiết kế của sản phẩm.

Các dòng van bi vi sinh điều khiển khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp đầy đủ các mẫu mã với số lượng lớn trực tiếp từ nhà máy sản xuất, điều này giúp giá thành của chúng tôi luôn cạnh tranh nhất thị trường hiện nay. Quý khách hàng quan tâm sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong thời gian gần nhất!

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi nối ren điều khiển khí nén.
