Van bướm điều khiển khí nén Trung Quốc

I. Giới thiệu chung - Van bướm điều khiển khí nén Trung Quốc là gì?

Van bướm điều khiển khí nén Trung Quốc là dòng van được sản xuất từ các nhà máy sản xuất công nghiệp Trung Quốc, dòng van này hiện được sử dụng rất phổ biến tại thị trường Việt Nam. Bởi dòng van này có độ bền cơ học ổn định, giá thành lại rẻ hơn so với các dòng van đến từ các đất nước khác trên thị trường.

Van bướm khí nén China được sản xuất từ nhiều chất liệu khác nhau, mỗi chất liệu sản xuất sẽ phù hợp sử dụng đối với môi trường hệ thống khác nhau. Ngoài ra dòng van này cũng được sản xuất với nhiều dạng kiểu dáng và kích thước khác nhau rất dễ dàng lựa chọn dòng van phù hợp với hệ thống đường ống.

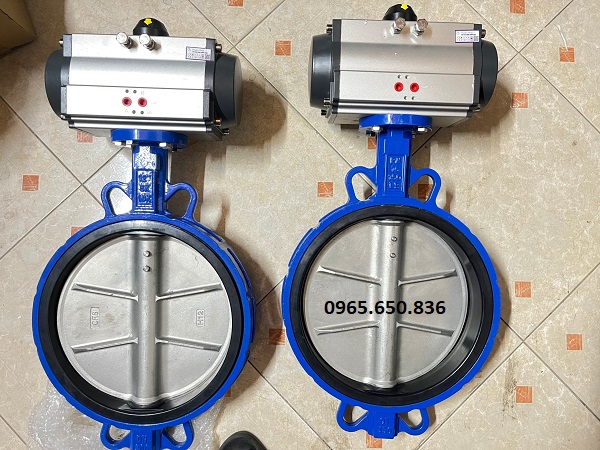

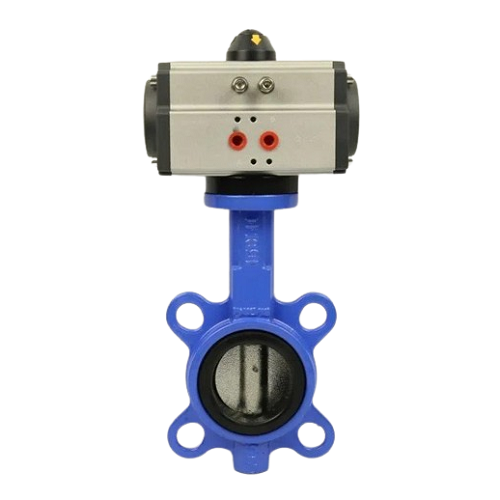

Van bướm điều khiển khí nén Trung Quốc.

Hiện nay các dòng van bướm điều khiển khí nén Trung Quốc đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp và phân phối trên toàn quốc với giá cả ưu đãi nhất với đầy đủ các chủng loại và các giấy tờ liên quan như CO - CQ, Catalog, VAT, Bill of ladinh,...

1.1. Lý do nên sử dụng van bướm điều khiển khí nén Trung Quốc

Hiện nay các dòng van bướm điều khiển khí nén Trung Quốc đang rất được tin tưởng sử dụng, dòng van này được ứng dụng rất phổ biến trên các thị trường hiện nay. Với khả năng điều khiển dòng chảy lưu chất trong đường ống hệ thống 1 cách linh hoạt và dễ dàng, điều này giúp dòng van này đang dần trở thành lựa chọn tối ưu đối với các hệ thống đường ống.

• Van được sản xuất trên dây chuyền hiện đại, có độ bền cơ học cao, khả năng hoạt động ổn định, ít gặp sử cố trong quá trình sử dụng và có tuổi thọ sử dụng lâu dài.
• Van có nhiều dạng hoạt động khác nhau, mỗi dạng hoạt động sẽ phù hợp sử dụng trong các môi trường hệ thống khác nhau, tùy vào từng nhu cầu sử dụng của hệ thống.
• Van được sản xuất từ các chất liệu cao cấp như inox, gang, thép, nhựa,...mỗi dạng chất liệu sẽ phù hợp sử dụng trong các môi trường hệ thống khác nhau.
• Van có giá thành rẻ hơn so với các dòng van đến từ các nước khác trên thị trường hiện nay, rất phù hợp sử dụng đối với các hệ thống trong nước.

1.2. Thông số kỹ thuật

• Kích thước: DN50 - DN1200.
• Chất liệu van cơ: Inox, gang, thép, nhựa.
• Dạng van: Van ON/OFF, tuyến tính.
• Dạng điều khiển: Điều khiển khí nén.
• Kiểu hoạt động: Tác động đơn, tác động kép, tuyến tính.
• Kiểu kết nối: Mặt bích, wafer, Lug.
• Tiêu chuẩn bộ điều khiển: IP67.
• Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
• Khí nén sử dụng: 3 ~ 8bar.
• Áp lực hoạt động: PN10, PN16,...PN40.
• Nhiệt độ làm việc: 0 độ C ~ 250 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, xăng, dầu, bia, rượu, khí, hơi,...
• Xuất xứ: Trung Quốc.
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

II. Hình ảnh Catalog và hình ảnh thực tế van bướm điều khiển khí nén Trung Quốc

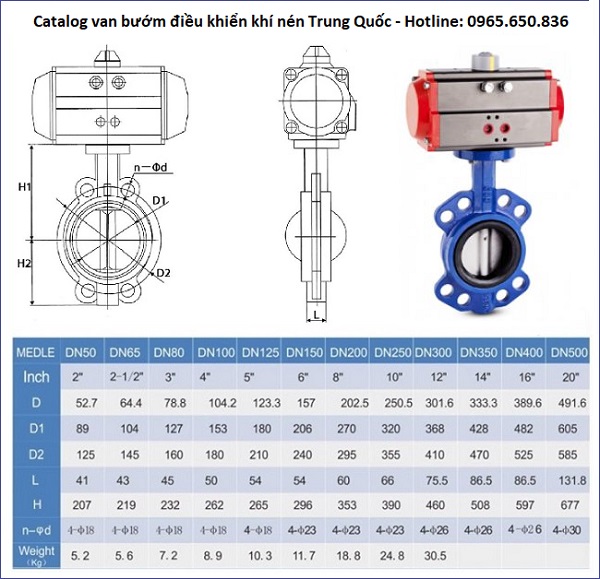

Catalog van bướm điều khiển khí nén Trung Quốc.

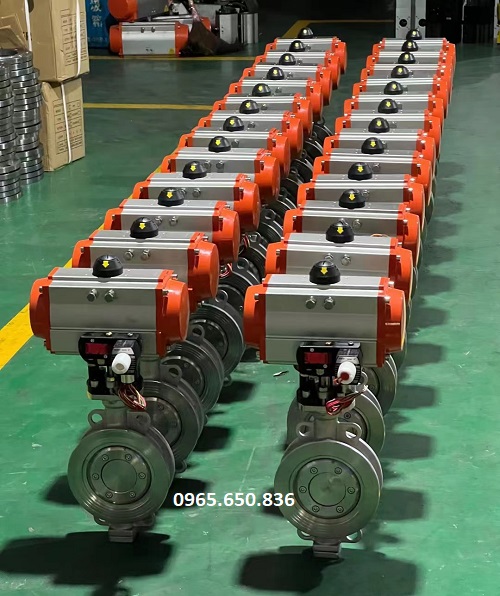

Van bướm điều khiển khí nén Trung Quốc chịu áp lực cao.

III. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén Trung Quốc

3.1. Cấu tạo

Van bướm điều khiển khí nén Trung Quốc có cấu tạo khác đơn giản, cấu tạo của dòng van này được chia làm 2 phần là phần van cơ và bộ phận điều khiển.

Cấu tạo phần van cơ

Van bướm cơ của van bướm điều khiển khí nén Trung Quốc là dòng van bướm cơ tay gạt được loại bỏ bộ phận điều khiển tay gạt, để kết nối với bộ điều khiển khí nén.  Phần van cơ này là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất, với thiết kế mặt bích, wafer, lug trên thân van để có thể kết nối với đường ống hệ thống.

Phần van bướm cơ được cấu tạo từ 4 bộ phận chính là thân van, đĩa van, trục van và gioăng làm kín. Mỗi bộ phận đều được sản xuất từ các chất liệu cao cấp trên dây chuyền sản xuất hiện đại, đạt độ hoàn thiện cao giúp dòng van này có khả năng hoạt động ổn định và có tuổi thọ sử dụng lâu dài.

Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén hay còn được gọi là thiết bị truyền động khí nén, đây là thiết bị có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động của van cơ. Thiết bị này được lắp đặt trực tiếp lên tán của van cơ và kết nối với trục van từ đó điều khiển hoạt động đóng mở của đĩa van.

Cấu tạo của bộ điều khiển khí nén gồm nhiều các bộ phận khác nhau như:

• Vỏ ngoại bộ điều khiển
• Trục bánh răng
• Bánh răng piston
• Piston
• Vit điều chỉnh hành trình
• Núm điều chỉnh hành trình

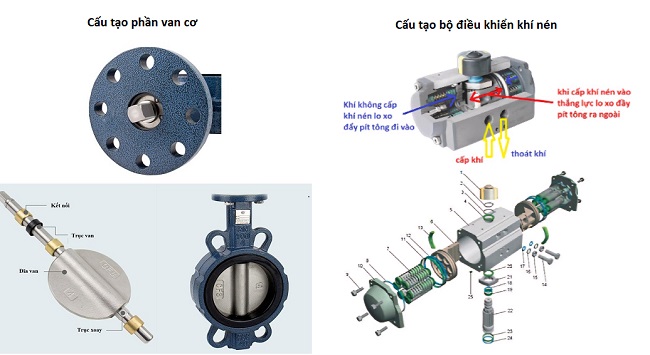

Cấu tạo van bướm điều khiển khí nén Trung Quốc.

3.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén Trung Quốc là dòng van được sử dụng để điều khiển dòng chảy lưu chất trong đường ống, bằng cách điều khiển đĩa van trong thân van quay từ góc 0 độ đến góc 90 độ để mở van và ngược lại từ góc 90 độ về góc 0 độ để đóng van. Với sự trang bị thiết bị điều khiển khí nén để diều khiển, thiết bị này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoày từ đó tác động để điều chỉnh hoạt động đóng và mở của đĩa van.

Thông thường trên bộ điều khiển sẽ có 2 điểm cấp khí nén, trong đó cấp khí nén vào điểm A là để mở van và điểm B là đển đóng van. Tuy nhiên đối với dòng van tác động đơn người sử dụng chỉ cần cấp khí nén để mở van, khi ngừng cung cấp khí nén thì van sẽ tự động đóng lại nhờ vào áp lực lò xo ở 2 đầu của piston.

IV. Các dòng van bướm điều khiển khí nén Trung Quốc phổ biến trên thị trường

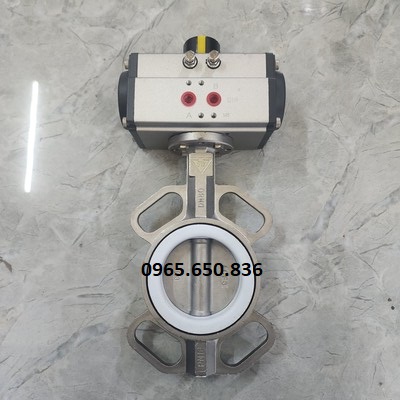

4.1. Van bướm inox điều khiển khí nén Trung Quốc

Thông số kỹ thuật Kích thước: DN50 - DN600. Chất liệu van cơ: inox 304, inox 316. Dạng điều khiển: Điều khiển khí nén. Cách hoạt động: ON/OFF, tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất làm việc: PN10, PN16,...PN60. Nhiệt độ làm việc: Tối đa 250 độ C. Môi trường: Nước sạch, hóa chất, khí, hơi,... Xuất xứ: Trung Quốc. Bảo hành: 12 tháng.

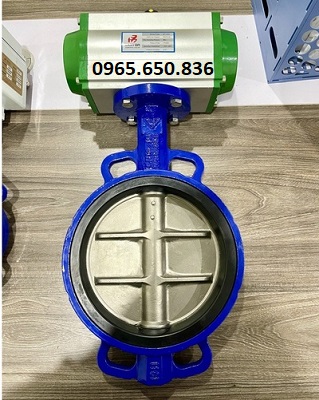

4.2. Van bướm gang điều khiển khí nén Trung Quốc

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: gang. Dạng điều khiển: Điều khiển khí nén. Cách hoạt động: ON/OFF, tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất làm việc: PN10, PN16,..PN40. Nhiệt độ làm việc: Tối đa 180 độ C. Môi trường: Nước sạch, nước thải, xăng, dầu,... Xuất xứ: Trung Quốc. Bảo hành: 12 tháng.

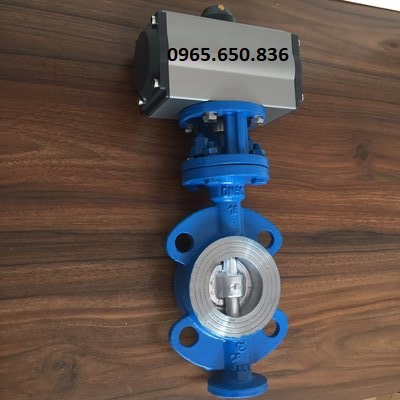

4.3. Van bướm thép điều khiển khí nén Trung Quốc

Thông số kỹ thuật Kích thước: DN50 - DN1000. Chất liệu van cơ: Thép WCB. Dạng điều khiển: Điều khiển khí nén. Cách hoạt động: ON/OFF, tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất làm việc: PN16,..PN60. Nhiệt độ làm việc: Tối đa 400 độ C. Môi trường: Môi trường nhiệt độ cao, áp lực cao Xuất xứ: Trung Quốc. Bảo hành: 12 tháng.

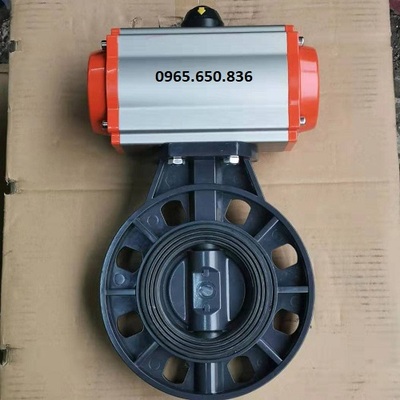

4.4. Van bướm nhựa điều khiển khí nén Trung Quốc

Thông số kỹ thuật Kích thước: DN50 - DN200. Chất liệu van cơ: Nhựa PVC, UPVC, CPVC, PPH. Dạng điều khiển: Điều khiển khí nén. Cách hoạt động: ON/OFF, tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất làm việc: PN10, PN16. Nhiệt độ làm việc: Tối đa 80 độ C. Môi trường: Các hệ thống môi trường ở nhiệt độ thường. Xuất xứ: Trung Quốc. Bảo hành: 12 tháng.

4.5. Một số dòng van bướm điều khiển khí nén Trung Quốc khác

• Van bướm điều khiển khí nén Trung Quốc tác động đơn
• Van bướm điều khiển khí nén Trung Quốc tác động kép
• Van bướm điều khiển khí nén Trung Quốc Tuyến tính
• Van bướm mặt bích điều khiển khí nén Trung Quốc
• Van bướm wafer điều khiển khí nén Trung Quốc
• Van bướm Lug điều khiển khí nén Trung Quốc
• Van bướm vi sinh điều khiển khí nén Trung Quốc
• Van bướm chịu nhiệt độ cao điều khiển khí nén Trung Quốc
• Van bướm chịu nhiệt độ cao điều khiển khí nén Trung Quốc

V. Đánh giá ưu điểm và nhược điểm của van bướm điều khiển khí nén Trung Quốc

Để sử dụng van bướm điều khiển khí nén Trung Quốc đạt hiểu quả tốt nhất, ngoài tìm hiểu về cấu tạo và cách dòng van này hoạt động. Người sử dụng nên tham khảo thêm các ưu điểm và nhược điểm của dòng van này, để có thể phát huy tốt nhất khả năng và hạn chế các rủ ro có thể gặp phải trong quá trình sử dụng.

5.1. Ưu điểm

Van bướm điều khiển khí nén Trung Quốc có nhiều ưu điểm vượt trội so với các dòng van có cùng chức năng khác trên thị trường, chính nhờ những ưu điểm này đã khiến dòng van này đang dần trở thành lựa chọn tối ưu đối với các hệ thống đường ống hiện nay.

Ưu điểm 1: Van được được sản xuất tại các nhà máy với công nghệ hiện đại hàng đầu, giúp van có độ hoàn thiện cao, hoạt động ổn định, ít gặp sự cố trong quá trình sử dụng.

Ưu điểm 2: Van có thiết kế nhỏ gọn, dễ dàng vận hành và sử dụng, không cần quá nhiều chuyên môn để vận hành van.

Ưu điểm 3: Được sản xuất từ nhiều chất liệu cao cấp khác nhau, giúp van có thể hoạt động tốt trong mọi môi trường lưu chất đường ống hệ thống hiện nay.

Ưu điểm 4: Với đa dạng chủng loại, kiểu dáng và kích thước khác nhau, giúp người sử dụng có thể dễ dàng lựa chọn dòng van phù hợp nhất với nhu cầu sử dụng của hệ thống.

Ưu điểm 5: Van có khả năng điều khiển dòng chảy lưu chất 1 cách linh hoạt, có thể đóng, mỏ dòng chảy, hoặc điều tiết lưu lượng dòng chảy.

Ưu điểm 6: Van có giá thành rẻ hơn so với các dòng van được nhập khẩu từ Hàn Quốc, Đài Loan, Nhật bản,...

5.2. Nhược điểm

Tuy có nhiều ưu điểm vượt trội kể trên, nhưng dòng van này vẫn tồn tại 1 số khuyết điểm nhất định, có thể kể đến như:

Nhược điểm 1: Van không được đánh giá quá cao khi sử dụng cho mục đích điều tiết lưu lượng dòng chảy.

Nhược điểm 2: Tuy có giá thành rẻ, nhưng dòng van này có tuổi thọ sử dụng và độ ổn định khi hoạt động thấp hơn so với các dòng van đến từ những đất nước khác.

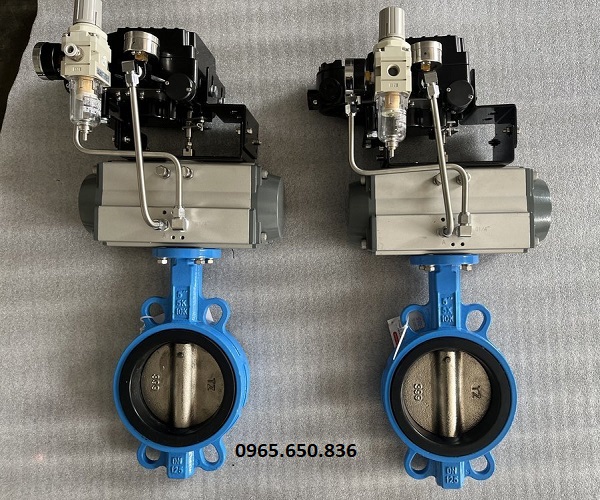

Van bướm điều khiển khí nén Trung Quốc tuyến tính.

VI. Ứng dụng cụ thể của van bướm điều khiển khí nén Trung Quốc

Van bướm điều khiển khí nén Trung Quốc được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp trên thị trường hiện nay. Một số dạng hệ thống chuyên sử dụng dòng van này, có thể kể đến như:

• Hệ thống đường ống nước các tòa nhà cao tầng, các tòa nhà van phòng, chung cư, TTTM,...
• Hệ thống sản xuất công nghiệp, các nhà máy chế biến thực phẩm, bia, rượu, đồ uống.
• Hệ thống xử lý nước thải sinh hoạt thành phố, nước thải công nghiệp.
• Hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.
• Hệ thống khai thác tài nguyên thiện nhiên, khai thác dầu mỏ, khí đốt.
• Hệ thống bơm nước, tưới tiêu trong sản xuất nông nghiệp.

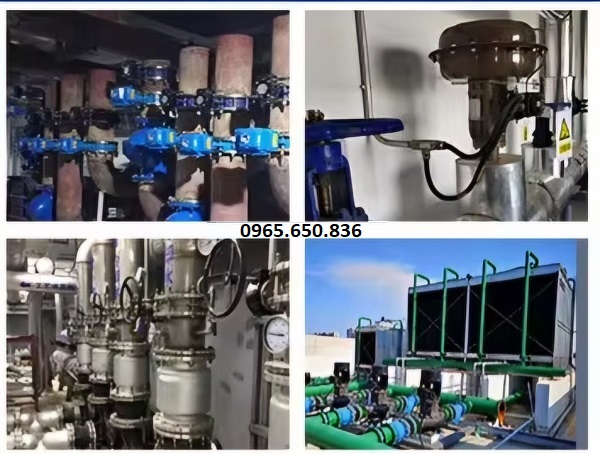

Ứng dụng van bướm điều khiển khí nén Trung Quốc.

VII. Báo giá van bướm điều khiển khí nén Trung Quốc

Hiện nay quý khách hàng đang quan tâm dòng sản phẩm van bướm điều khiển khí nén Trung Quốc mà chưa tìm được đơn vị cung cấp ưu tín với giá cả phải chăng. Hãy liên hệ ngay tới Thuận Phát Valve chúng tôi, là đơn vị hàng đầu chuyên nhập khẩu và phân phối các dòng van công nghiệp trên thị trường.

Chúng tôi cam kết tết cả các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ đơn vị sản xuất, với đầy đủ các giất tờ liên quan, điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chi tiết cho sản phẩm.

Chân thành cảm ơn quý khách hàng đã quan tâm, tin tưởng và theo dõi bài viết của chúng tôi!

Hotline liên lạc: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén Đài Loan.
