Van bướm mặt bích

Chi tiết về van bướm mặt bích

Van bướm mặt bích là 1 loại van thuộc dòng van bướm, chúng được gọi với nhiều cái tên khác như như van bướm 2 mặt bích, van 2 chiều mặt bích, van cánh bướm mặt bích. Trong bài viết này chúng ta sẽ cùng tìm hiểu chi tiết về dòng van này, cùng theo dõi bài viết để hiểu rõ hơn về dòng van này nhé.

Van bướm mặt bích là gì

Van bướm mặt bích là dòng van bướm có thiết kế mặt bích để kết nối với đường ống hệ thống trên thân van, các mặt bích này được sản xuất theo các tiêu chuẩn nhất định như JIS, DIN, BS, ANSI. Giúp người sử dụng có thể lựa chọn loại mặt bích phù hợp hay dòng van phù hợp với mặt bích của hệ thống.

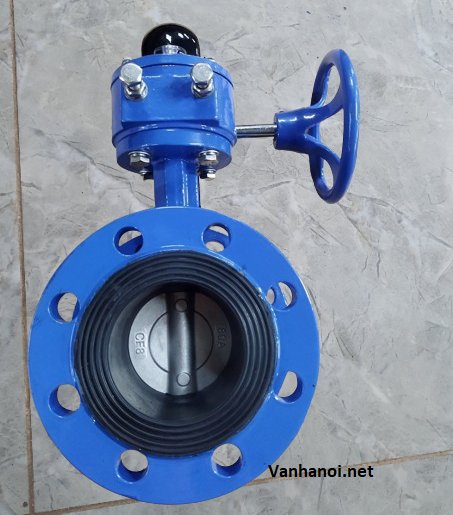

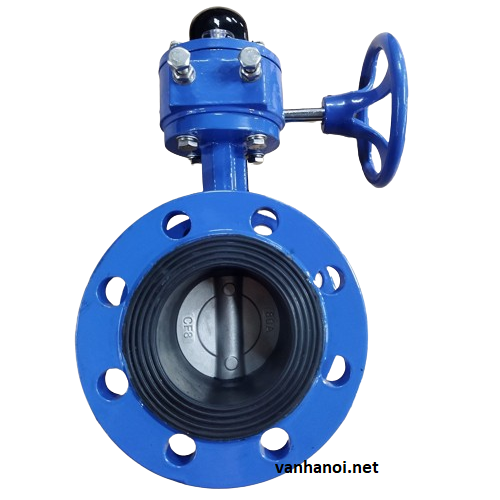

Van bướm 2 mặt bích

Hiện nay dòng van này đang được chúng tôi nhập khẩu trực tiếp từ các nước có ngành công nghiệp hàng đầu hiện nay như Trung Quốc, Hàn Quốc, Đài Loan,...Với đa dạng kích thước và mẫu mã, ngoài ra dòng van này có nhiều dạng điều khiển khác nhau như tay gạt, tay quay, điều khiển điện, điều khiển khí nén có thể phù hợp sử dụng ở nhiều dạng hệ thống đường ống khác nhau.

Thông số kỹ thuật của van bướm mặt bích

• Kích thước: Từ DN50 đến DN1200.
• Vật liệu van: Inox, gang, thép, nhựa.
• Vật liệu cánh van: Inox, gang, nhựa.
• Việt liệu gioăng: Cao su teflon, EPDM, PTFE.
• Dạng kết nối: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
• Áp suất làm việc: PN10 đến PN40.
• Nhiệt độ làm việc: -10 độ C đến 220 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, khí hơi.
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia,..
• Bảo hành: 12 tháng, kể từ ngày xuất kho.

Cấu tạo và cách van bướm mặt bích làm việc

Cấu tạo của van bướm mặt bích

Van bướm mặt bích có cấu tạo từ 2 phần chính đó là phần van bướm và bộ phận điều khiển, chi tiết từng phần như sau:

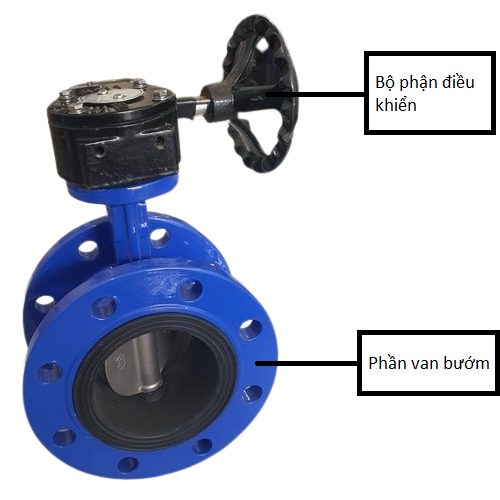

Cấu tạo van bướm mặt bích.

Phần van bướm

Đây là phần quan trọng nhất của van gồm các bộ phận như thân van, đĩa van, trục van và gioăng làm kín. Phần này được kết nối trực tiếp với đường ống hệ thống, có nhiệm vụ điều khiển lưu lượng và đóng mở dòng chảy lưu chất trong hệ thống đường ống.

Bộ phận điều khiển

Đây là bộ phận điều khiển hoạt động của van bướm, bộ phận này có nhiều loại khác nhau như tay gạt, tay quay, điều khiển điện và điều khiển khí nén. Mỗi dạng điều khiển đều có những ưu điểm và đặc điểm riêng, tùy theo nhu cầu sử dụng mà lựa chọn dạng điều khiển phù hợp nhất đối với hệ thống.

Nguyên lý hoạt động của van bướm mặt bích

Nói chúng tất cả các dòng van bướm đều có cách hoạt động chung là mở cánh van từ theo góc từ 0 -90 độ để điều chỉnh dòng chảy lưu chất. Có khác ở đây chỉ là phương thức điều khiển, tùy theo dạng điều khiển van sẽ có cách vận hành khác nhau.

Nhưng dù cách vận hành có khác nhau đến bao nhiêu thì mục đích duy nhất chỉ là để cánh van có thể mở và đóng theo các góc từ 0 – 90 độ. Tuy nhiên mỗi cách vận hành đều có những ưu điểm vượt trội của riêng mình, cần tìm hiểu rõ ràng để có thể lựa chọn phương thức phù hợp với hệ thống đường ống.

Các loại van bướm mặt bích

Hiện nay trên thị trường có 4 loại van bướm chính hiện nay, chúng được phân biệt theo dạng điều khiển của chúng. Cụ thể chi tiết của từng loại như sau:

Van bướm mặt bích tay gạt

Van bướm mặt bích tay gạt là dòng van sử dụng tay gạt để điều khiển hoạt động của van, dòng van này có ưu điểm nhỏ gọn, có thể lắp đặt ở các vị trí không gian hẹp. Khả năng vận hành của dòng van này rất đơn giản, không cần chuyên môn để vận hành.

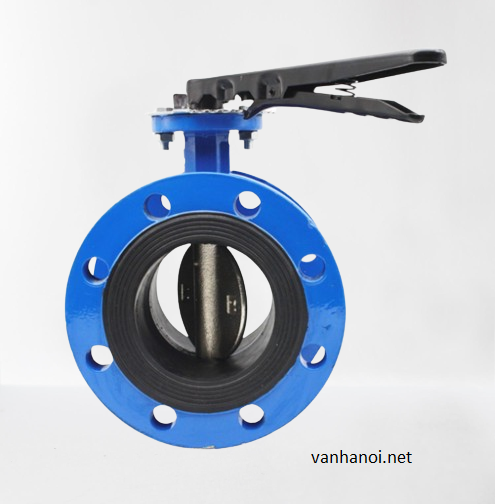

Van bướm 2 mặt bích tay gạt.

Thông số kỹ thuật

• Kích thước van: DN50 – DN200.
• Chất liệu van: Inox, gang, thép, nhựa.
• Dạng điều khiển: Tay gạt.
• Cách thức hoạt động: Điều khiển ON/OFF.
• Áp lực làm việc: PN10 – PN40.
• Nhiệt độ làm việc: 0 – 220 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, khí, hơi.
• Xuất xứ: Đài loan, Trung Quốc, Hàn Quốc.
• Bảo hành: 12 tháng.

Van bướm mặt bích tay quay

Đối với các dòng van bướm có kích thước lớn từ DN200 trở lên, thường được sử dụng tay quay để điều khiển thay vì tay gạt. Bởi dạng điều khiển này có ưu điểm giảm áp lực khi đóng và mở van, giúp người sử dụng có thể vận hành van dễ dàng hơn mà không tốn quá nhiều công sức.

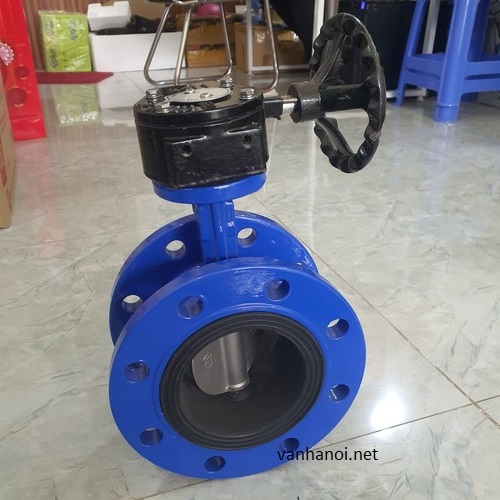

Van bướm 2 mặt bích tay quay.

Thông số kỹ thuật

• Kích thước van: DN50 – DN1200.
• Chất liệu van: Inox, gang, thép, nhựa.
• Kiểu lắp đặt: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: JIS, DIN, BS,...
• Cách thức hoạt động: Tay quay.
• Nhiệt độ làm việc: 0 độ C đến 220 độ C.
• Áp suất làm việc: PN10 – PN40.

Van bướm mặt bích điều khiển khí nén

Thay vì sử dụng các phương pháp vận hành cơ học như tay gạt và tay quay, chúng ta có thể thay thế bằng các phương pháp tự động như điều khiển khí nén. Đây là dạng kết hợp giữ van cơ và bộ truyền động khí nén, giúp van có khả năng hoạt động tự động dựa trên việc cung cấp khí nén vào thiết bị truyền động.

Van bướm mặt bích điều khiển khí nén có khả năng hoạt động tự động, giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần tác động vật lý lên van. Ngoài ra dòng van này có ưu điểm là độ bền cao, khả năng hoạt động tốt, tốc độ hoạt động nhanh chóng chỉ mất từ 1 -2 giây cho 1 chu trình đóng hoặc mở.

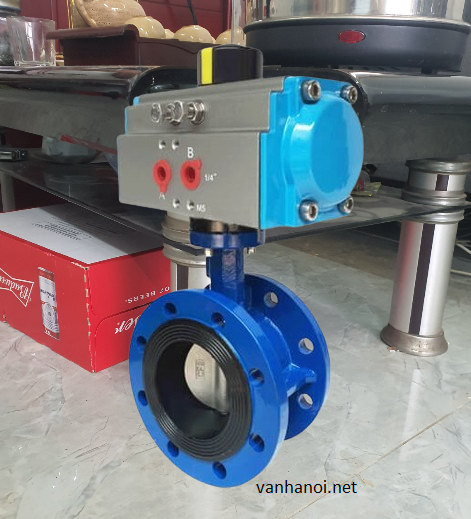

Van bướm mặt bích điều khiển khí nén

Thông số kỹ thuật

• Kích thước: DN50 – DN600.
• Chất liệu van: Inox, gang, nhựa.
• Chất liệu bộ điều khiển: Hợp kim nhôm.
• Áp lực khí nén: 3 – 8 bar.
• Cách thức làm việc: Tác động đơn, tác động kép, tuyến tính.
• Xuất xứ: Hàn Quốc, Đài Loan.
• Bảo hành: 12 tháng.

Van bướm mặt bích điều khiển điện

Cũng là 1 dòng van điều khiển tự động, tuy nhiên dòng van này lại sử dụng điện năng để hoạt động. Van bướm mặt bích điều khiển điện hiện đang là dòng van tự động hóa được sử dụng phổ biến nhất hiện nay, với khả năng lắp đặt trên nhiều hệ thống đường ống khác nhau, ngoài ra bộ điều khiển điện sử dụng mức điện áp đa dạng như 24V, 220V, 380V,..

Bộ điều khiển điện giúp van bướm có thể hoạt động ở nhiều trạng thái khác nhau như ON/OFF hay điều khiển tuyến tính, mở van theo nhiều góc độ khác nhau. Tuy nhiên dòng van này cũng có 1 số hạn chế nhất định như thời gian đóng mở của van chậm từ 15 – 30 giây cho 1 chu trình đóng mở.

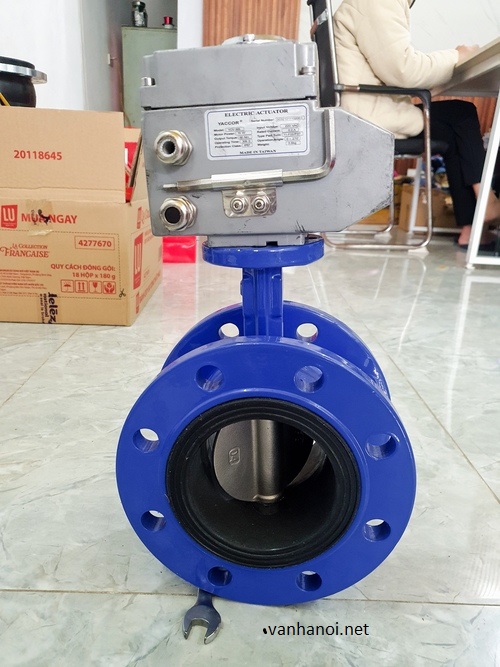

Van bướm 2 mặt bích điều khiển điện.

Thông số kỹ thuật

• Kích thước: DN50 – DN1200.
• Chất liệu: Inox, gang, nhựa, thép.
• Kiểu lắp: mặt bích.
• Điện áp sử dụng: 24V, 220V, 380V.
• Cách thức hoạt động: Điều khiển ON/OFF, tuyến tính.
• Môi trường làm việc: Chất lỏng, hơi, khí.
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc.
• Bảo Hành: 12 Tháng.

Ứng dụng của van bướm mặt bích

Van bướm mặt bích được sử dụng khá rộng rãi trong các hệ thống đường ống công nghiệp hiện nay, nhờ khả năng đa dụng, có nhiều mẫu mã chủng loại, kích thước và cách thức hoạt động khác nhau. Cụ thể một số hệ thống đường ống chuyển sử dụng dòng van này có thể kể đến nhứ:

• Van được ứng dụng trong các hệ thống đường ống cấp nước sinh hoạt, nước sạch khu đô thị.
• Van được sử dụng cho các hệ thống đường ống xử lý nước thải.
• Van được ứng dụng trong các hệ thống sản xuất công nghiệp.
• Van được ứng dụng trong các hệ thống khai thác tự nhiên, khí đốt, dầu mỏ.
• Van được ứng dụng trong ngành công nghiệp hàng hãi, đóng tàu.

Lưu ý khí lắp đặt van bướm mặt bích

Để lắp đặt van bướm mặt bích lên đường ống hệ thống, chúng ta cần lưu ý 1 số điểm sau:

• Lưu ý đến kích thước, tiêu chuẩn mặt bích và nhu cầu sử dụng của hệ thống.
• Lưu ý khi lắp đặt van cần không gian đủ, đảm bảo được van có không gian hoạt động.
• Lưu ý siết chặt các bulông, đai ống 1 cách đều và đối xứng. Tránh van bị vênh hay bị lệch.
• Lưu ý gioăng làm kín ở điểm kết nối cần vừa với van, đảm bảo khi kết nối không bị thừa hoặc thiếu gioăng.
• Khi lắp đặt xong cần lưu ý đến quá trình thử vận hành, đảm bảo van vận hành tốt không xảy ra các hiện tượng rung lắc hay bị rò rỉ lưu chất.

Địa điểm cung cấp van bướm mặt bích uy tín, chất lượng

Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp van bướm mặt bích khác nhau, tuy nhiên để tìm nhà cung cấp uy tín, chất lượng và có chế độ bảo hành tốt thì không dễ dàng. Van bướm mặt bích hiện đang là 1 trong những sản phẩm chủ lực của công ty chúng tôi, quý khách hàng hãy liên hệ với chúng tôi để được tư vấn và nhận thêm các thông tin về chế độ bảo hành, ưu đãi khác.
