Van bướm tay gạt Wonil

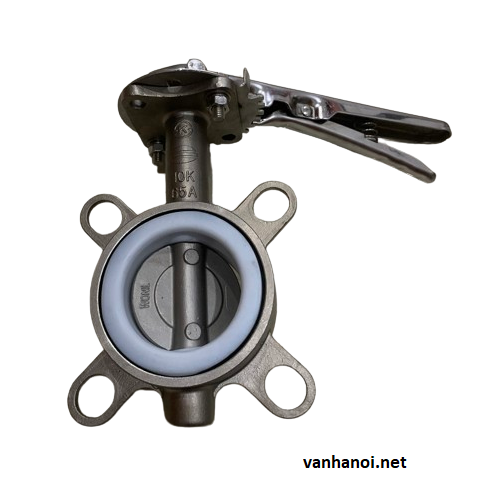

Giới thiệu van bướm tay gạt Wonil

Van bướm tay gạt Wonil là dòng van được sử dụng để điều khiển lưu chất dòng chảy lưu chất trong hệ thống đường ống, dòng van này có khả năng điều khiển dòng chảy 1 cách chính xác van nhanh chóng. Van bướm tay gạt được sản xuất với đa dạng kích thước và chất liệu, đáp ứng được nhu cầu sử dụng của hầu hết các hệ thống đường ống công nghiệp hiện nay.

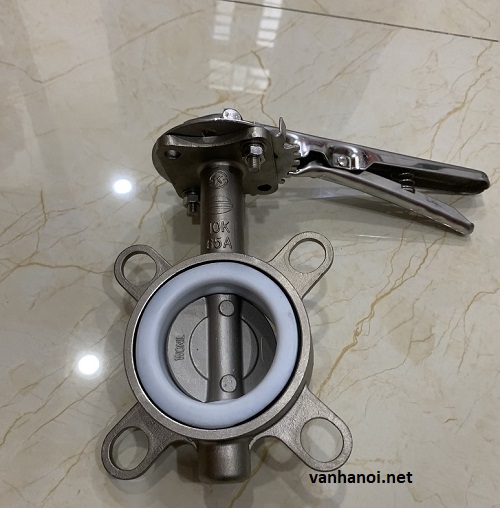

Van bướm Wonil tay gạt

Van bướm là dòng van hoạt động bằng cách điều khiển chuyển động của cánh van theo góc độ từ 0 – 90 độ. Tương ứng 0 độ là đóng hoàn toàn và 90 độ là mở hoàn tròng, còn lại từ 1 – 89 độ là các góc mở để điều khiển lưu lượng dòng chảy lưu chất đi qua van.

Chi tiết van bướm tay gạt Wonil

Thông số kỹ thuật

• Kích cỡ: DN50, DN65, DN80, DN100,…DN500.
• Chất liệu van: Inox, gang,…
• Chất liệu gioăng: PTFE, EPDM.
• Dạng điều khiển: Tay gạt.
• Dạng kết nối: Wafer, lug.
• Tiêu chuẩn: JIS, BS.
• Áp suất làm việc: PN10, PN16.
• Nhiệt độ làm việc: - 10 độ C đến 220 độ C.
• Đơn vị cung cấp: Công ty TNHH vật tư công nghiệp Thuận Phát.
• Bảo hành: 12 tháng.
• Tình trạng hàng: Hàng có sẵn tại kho.

Cấu tạo

Van bướm tay gạt Wonil được cấu tạo từ 5 bộ phận khác nhau, các bộ phận này đều có thể tháo rời, rất thuận tiện cho việc bảo trì, bảo dưỡng van và thay thế phụ tùng.

• Thân van: là bộ phận chịu áp lực chính của van, bộ phận này được làm từ các chất liệu inox, gang có độ bền cơ học cao khả năng chịu áp lực và nhiệt độ tốt.
• Đĩa van: là bộ phận nằm bên trong thân van, được ví như cánh cửa có khả năng đóng và mở cho lưu chất trong đường ống đi qua van.
• Trục van: Là bộ phận liên kết đĩa van và bộ phận điều khiển, bộ phận này được làm từ các chất liệu có độ bền cao, chịu được áp lực cao của dòng chảy.
• Gioăng làm kín: Có chức năng làm kín khi van đóng, bộ phận này được làm từ các chất liệu có độ co giãn cao như PTFE, EPDM.
• Bộ phận điều khiển ( Tay gạt ): Đây là bộ phận điều khiển hoạt động của van, bộ phận này có 1 khóa lò xo, giúp cố định vị trí mở của van.

Nguyên lý hoạt động

Khi van đang ở trạng thái đóng, muốn mở van ta cần thực hiện các bướm sau:

- Xác định vị trí cần mở, sau đó bóp tay gạt để mở khóa lò xo.

- Di chuyển tay gạt đến điểm mở móng móng, trên đĩa tay gạt đã được chia sẽ các điểm mở ở các góc khác nhau.

- Khi di chuyển tay gạt đến vị trí mong muốn, đảm bảo khóa tay gạt vừa với khớp vị trí trên đĩa van.

- Trên đĩa van các góc được chia mở từ 0 ( đóng hoàn toàn ) – 90 độ ( mở hoàn toàn ).

- Quá trình đóng van cũng tương tự như mở van, thực hiện ngược lại với quá trình mở van.

Bảng đánh giá ưu điểm và nhược điểm của van bướm tay gạt Wonil

Một số dòng van bướm tay gạt Wonil trên thị trường hiện nay

Hiện nay các dòng van bướm tay gạt đang được sử dụng rất phổ biến trên thị trường hiện nay, trong đó có 3 dòng van chính rất được ưu chuộng sử dụng.

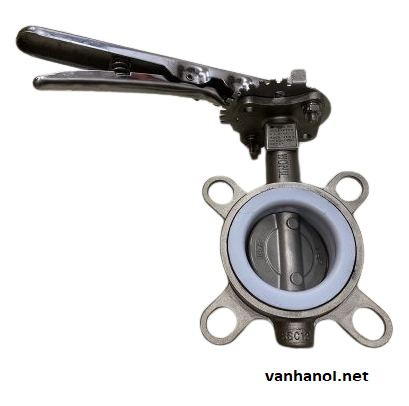

Van bướm inox tay gạt Wonil

Là dòng van được làm từ chất liệu inox với gioăng làm kính là Teflon có độ trơn, nhẵn bóng và chịu được nhiệt độ tốt. Van bướm inox tay gạt Wonil là lựa chọn tối ưu cho các hệ thống đường ống công nghiệp, các hệ thống đường ống trong môi trường có nồng độ oxi hóa cao, hay các môi trường lưu chất hóa học có độ ăn mòn cao.

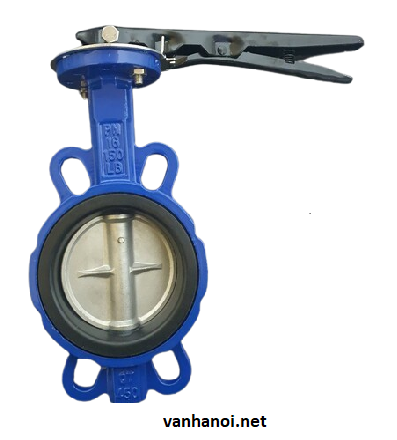

Van bướm gang tay gạt Wonil

Van bướm gang tay gạt Wonil là dòng van được sử dụng phổ biến nhất hiện nay, dòng van này được làm từ chất liệu gang có độ bền cơ học tốt, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt dòng van này có giá thành rẻ hơn so với các dòng van khác trên thị trường.

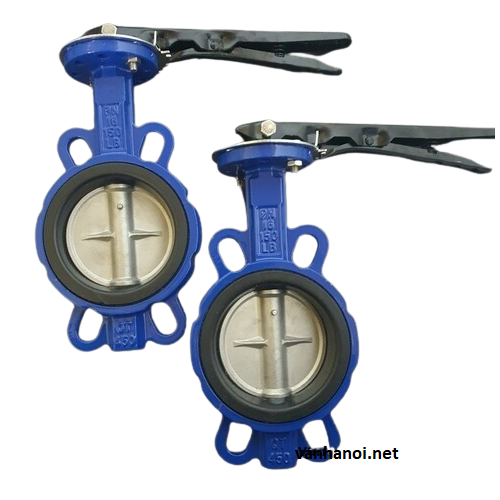

 Van bướm thân gang cánh inox tay gạt Wonil

Đây là dòng van có phần thân van được làm từ chất liệu gang, tuy nhiên để van có thể hoạt động tốt trong các môi trường lưu chất có độ ăn mòn cao đĩa van được làm từ inox. Loại van này được sử dụng khá phổ biến hiện nay, bỏi dòng van này có giá thành rẻ hơn các dòng van inox, mà vân đáp ứng sử dụng được trong các môi trường có lưu chất hóa học.

Van bướm tay gạt Wonil được ứng dụng trong các hệ thống

Van bướm tay gạt Wonil là dòng van rất được ưu chuộng sử dụng hiện nay, dòng van này có nhiều ưu điểm vượt trội có thể phù hợp sử dụng trong nhiều môi trường hệ thống khác nhau. Một số ứng dụng của dòng van này trong các hệ thống đường ống hiện nay như:

• Hệ thống cung cấp nước sạch, nước sinh hoạt đô thị.
• Hệ thống phòng cháy chữa cháy trong các khu đô thị, tòa nhà, TTTM,…
• Hệ thống sản xuất công nghiệp, nhà máy sản xuất giấy, bia rượu, nước ngọt,…
• Hệ thống đường ống khai thác tự nhiên, khai thác dầu khí, chất đốt tự nhiên.

Địa điểm cung cấp van bướm tay gạt Wonil uy tín hàng đầu hiện nay

Quý khách hàng đang quan tâm sản phẩm van bướm tay gạt Wonil và tìm đơn vị phân phối uy tín, chất lượng có thể liên hệ đến với chúng tôi. Chúng tôi công ty TNHH vật tư công nghiệp Thuận Phát là 1 trong những đơn vị hàng đầu cung cấp các dòng van công nghiệp hiện nay trên thị trường.

Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết các dòng sản phẩm của chúng tôi đều là hàng chính hãng chất lượng cao có đầy đủ giấy tờ như CO-CQ, Catalog,… Đến với chúng tôi quý khách hàng còn nhận được những ưu đãi khác như:

• Được tư vấn miễn phí về sản phẩm và hệ thống từ các chuyên gia hàng đầu trong ngành.
• Nhận hàng xong, được phép kiểm tra và test sản phẩm trước khi thanh toán.
• Tất cả các sản phẩm của chúng tôi đều được bảo hành từ 12 tháng trở lên.
• Giao hàng tận nơi trên toàn quốc, miễn phí giao hàng đối với các đơn hợp động hoặc đơn hàng có giá trị cao.

Quý khách hàng quan tâm đến sản phẩm hãy liên hệ trực tiếp với chúng tôi để nhận được tư vấn vào báo giá chính xác nhất cho từ sản phẩm đang quan tâm.

Tìm hiểu thêm: Van bướm Hàn Quốc.
