Van cổng trục dài

I. Giới thiệu van cổng trục dài

Van cổng trục dài là dòng van được sử dụng để điều khiển hoạt động của dòng chảy lưu chất trong đường ống hệ thống, dòng van này có thiết kế khá đặc biệt, phần trục của van được kéo dài ra từ 1m, 2m, 5m hoặc tùy theo nhu cầu của người sử dụng. Thiết kế này giúp người sử dụng có thể điều khiển van khi van được lắp đặt ở các vị trí mà con người khó tiếp cận.

Van cổng trục dài hay còn được gọi là van cổng cổ cao, được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép để đáp ứng mọi nhu cầu lắp đặt trong các môi trường hệ thống khác nhau. Ngoài ra van cũng được sản xuất nhiều kích thước khác nhau từ DN50 - DN1500 đi kèm với dạng kết nối mặt bích phổ biến, giúp người sử dụng có thể dễ dàng lựa chọn và lắp đặt dòng van này phù hợp nhất với hệ thống.

Hiện nay các dòng van cổng trục dài đang được Thuận Phát Valve chúng tôi cung cấp trên toàn quốc với giá cả ưu đãi nhất. Van được chúng tôi nhập khẩu chính hãng với đầy đủ giấy tờ như CO - CQ, Catalog,...hơn thê van còn được bảo hành lên tới 12 tháng, 1 đổi 1 nếu trong quá trình sử dụng phát hiện lỗi do đơn vị sản xuất.

II. Thông số kỹ thuật

• Kích thước: DN50 đến DN1500.
• Chất liệu van: Inox, gang, thép.
• Dạng trục van: Trục ty nổi, trục ty chìm.
• Độ dài trục van: 1M, 2M, 5M,...Tùy theo nhu cầu sử dụng.
• Dạng điều khiển: Điều khiển tay quay, điều khiển điện.
• Dạng kết nối: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI.
• Dạng hoạt động: ON/OFF.
• Áp lực làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ -20 độ C đến 350 độ C.
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, EU, G7,..
• Đơn vị cung cấp: Thuận Phát Valver.
• Bảo hành 12 tháng.

III. Hình ảnh thực tế van cổng trục dài

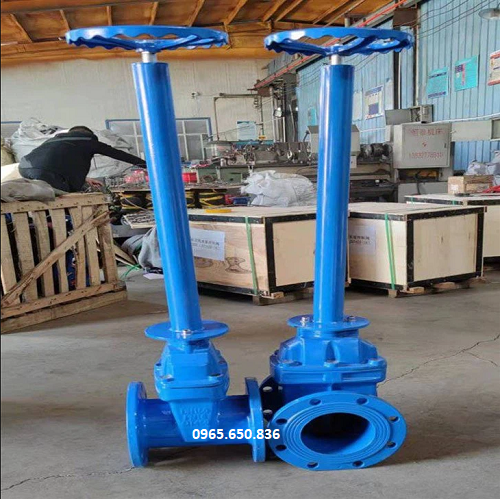

Van cổng gang trục cao.

IV. Cấu tạo và nguyên lý hoạt động của van cổng trục dài

4.1. Chi tiết cấu tạo van cổng trục dài

van cổng trục dài là dòng van có thiết kế khác đặc biệt, bộ phận trục van được kéo dài ra người sử dụng có thể dễ dàng điều khiển van khi van được lắp đặt ở các vị trí con người khó tiếp cận. Tuy nhiên nhìn chung cấu tạo của dòng van này khá tương đồng với các dòng van cổng khác trên thị trường, chi tiết cấu tạo của dòng van này như sau:

• Thân van: Được làm từ các chất liệu inox, gang, thép có độ bền cơ học cao và khả năng chịu áp lực, nhiệt độ tốt. Thân van có 2 phần là phần thân trên và thân dưới.
• Trục van: Khác với các dòng van thông thường, trục van của dòng van này được kéo dài ra tùy theo nhu cầu sử dụng của hệ thống. Trục van được đặt dọc theo thân van, nối đĩa van với bộ phận điều khiển.
• Đĩa van: Nằm hoàn toàn bên trong thân van, đĩa van được ví như cánh cửa có thể nâng lên cho lưu chất đi qua và hạ xuống để ngăn dòng chảy lưu thông qua van.
• Gioăng làm kín: Được đặt ở phần tiếp xúc đĩa van và thân van, phần kết nối thân van. Bộ phận này có nhiệm vụ đảm bảo độ kín cho van trong quá trình hoạt động.
• Bộ phận điều khiển: Được kết nối trục tiếp với trục van, có nhiệm vụ điều khiển hoạt động đóng và mở của đĩa van.

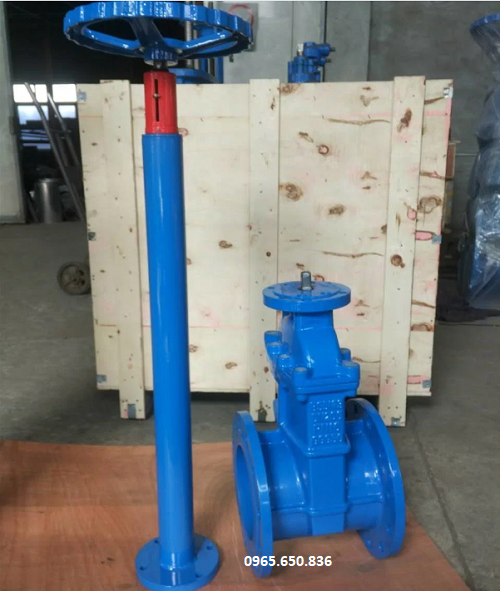

Cấu tạo van cổng trục cao.

4.2. Nguyên lý hoạt động

Van công trục dài tuy có thiết kế trục van khác so với các dòng van cổng khác trên thị trường, nhưng nguyên lý hoạt động của dòng van này vẫn không thay đổi. Cụ thể khi van ở trạng thái đóng, người sử dụng quay tay quay vô lăng theo ngược chiều kim đồng hồ, lúc này trục van sẽ di chuyển theo và khiến đĩa van di chuyển lên trên tạo thành quá trình mở van.

Muốn đóng van người sử dụng chỉ cần quay tay quay vô lăng ngược lại với quá trình mở van, lúc này trục van sẽ đẩy đĩa van xuống. Khi không thể quay tay quay vô lăng nữa tức van đã đóng hoàn toàn và ngăn chặn dòng chảy lưu chất đi qua van.

V. Các dòng van cổng trục dài mà chúng tôi đang cung cấp

5.1. Van cổng inox trục dài

Van cổng inox trục dài là dòng van được làm từ chất liệu inox cao cấp có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt dòng van này có khả năng chống oxy hóa và các chất ăn mòn tốt, nên rất được ưu chuộng sử dụng trong các hệ thống hóa chất, các hệ thống lưu chất sạch hay các hệ thống trong môi trường có nồng độ muối cao.

5.2. Van cổng gang trục dài

Van cổng gang trục dài là dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, dòng van này được làm từ chất liệu gang cầu hoặc gang xám có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ ở mức trung bình. Bề ngoài của dòng van này được phủ sơn epoxy để tăng khả năng chống oxy hóa và thâm mỹ cho van, đặc biệt giá thành của dòng van này rẻ hơn so với các dòng van được làm từ chất liệu inox hoặc thép WCB.

5.3. Van cổng thép trục dài

Van cổng thép trục dài là dòng van được làm từ chất liệu thép WCB cao cấp, chất liệu này giúp van có khả năng chịu áp lực và nhiệt độ lơn. Nhiệt độ tối đa có thể chịu lên tới 400 độ C, nên dòng van này thường được sử dụng trong các môi trường nhiệt độ cao, các môi trường hay diễn ra các hiện tượng sốc nhiệt.

5.4. Một số dòng van cổng trục dài khác trên thị trường

• Van cổng trục dài tay quay
• Van cổng trục dài điều khiển điện
• Van cổng trục dài ty nổi
• Van cổng trục dài ty chìm
• Van cổng trục dài mặt bích
• Van cổng trục dài Trung Quốc
• Van cổng trục dài Hàn Quốc
• Van cổng trục dài Đài Loan
• Van cổng trục dài Nhật Bản
• Van cổng trục dài Malaysia

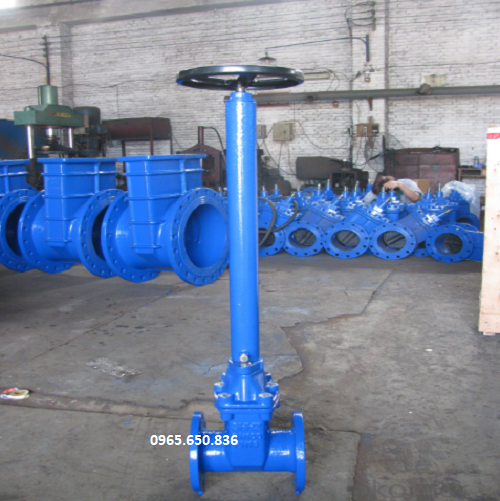

Van chặn trục cao.

VI. Đánh giá ưu điểm và nhược điểm của van cổng trục dài

6.1. Ưu điểm của van cổng trục dài

Ưu điểm về vận hành và khả năng hoạt động: Van cổng trục dài có khả năng điều khiển dòng chảy 1 cách linh hoạt và dễ dàng, van giúp người sử dụng có thể đóng ngăn chặn dòng chảy lưu thông mà mở cho lưu chất di chuyển trong đường ống hệ thống. Ngoài ra thiết kế điều khiển tay quay hoặc điều khiển điện giúp người sử dụng có thể dễ dàng điều khiển và không tốn quá nhiều sức lực.

Ưu điểm về chất liệu chế tạo: Van được chế tạo từ các chất liệu cao cấp như inox 304, inox 316, gang, thép WCB. Đây đều là chất liệu cao cấp có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt van có thể hoạt động tốt trong các môi trường có nồng độ muối cao, môi trường lưu chất hóa học như axit, bazo, muối,...

Ưu điểm về thiết kế van: Van cổng trục dài là dòng van được thiết kế trục van kéo dài từ 1m , 2m, 5m hoặc tùy theo nhu cầu của người sử dụng. Điều này giúp người sử dụng có thể điều khiển van khi van được lắp đặt ở các vị trí con người khó tiếp cận. Ngoài ra đĩa van thiết kế nâng lên hạ xuống để mở và đóng van giúp hạn chế tối đa ảnh hưởng của đĩa van đến dòng chảy, bảo toàn được áp suất dòng chảy.

6.2. Nhược điểm

• Tuy thiết kế van có thể sử dụng để điều tiết lưu lượng, nhưng theo khuyến cao nên ít sử dụng dòng van này để điều tiết đặc biệt đôi với các hệ thống có dòng chảy áp lực cao.
• Thiết kế trục van kéo dài khiến dòng van này có kích thước khá lớn, chiếm rất nhiều diện tích đường ống khi lắp đặt và sử dụng.

VII. Lý do nên sử dụng van cổng trục dài

Van cổng trục dài là dòng van có thiết kế khá đặc biệt, thiết kế trục van kéo dài giúp van dòng van này trở thành lựa chọn tối ưu đối với các hệ thống ngầm, hệ thống lắp đặt van trên cao. Bởi các hệ thống này khi lắp đặt van, người sử dụng sẽ gặp rất nhiều khó khăn để có thể tiếp cận và vận hành điều khiển hoạt động của van.

Bởi vậy mà khi trục van được kéo dài ở độ dài phù hợp sẽ sẽ thuận tiện cho người sử dụng và hệ thống khi vận hàng van và điều khiển hoạt động của hệ thống.

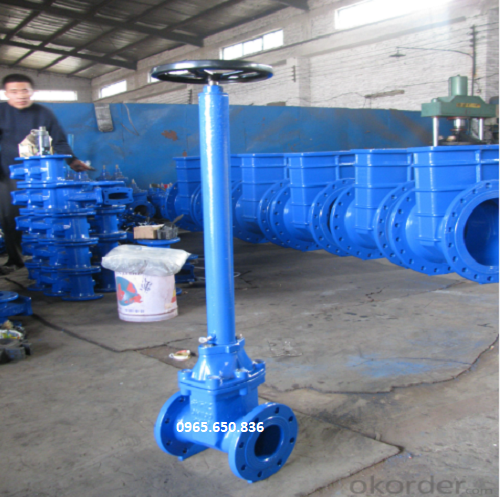

Van cửa trục cao.

VIII. Ứng dụng của van cổng trục dài

Van cổng trục dài là dòng van được sử dụng rất phổ biến trong các đường ống hệ thống ngầm, các đường ống hệ thống trên cao. Với thiết kế trục van được kéo dài nối trực tiếp với bộ phận điều khiển, điều này giúp người sử dụng có thể điều khiển van từ xa đường ống mà không cần đến vị trí lắp đặt van. Một số ứng dụng của dòng van này trong các hệ thống sản xuất như:

• Ứng dụng trong các hệ thống đường ống ngầm, các hệ thống ngầm cung cấp nước sạch, nước sinh hoạt đô thị.
• Ứng dụng trong các hệ thống đường ống dẫn xăng dầu, các hệ thống xăng trạm bơm, đường ống dẫn xuyên quốc gia.
• Ứng dụng trong các hệ thống thủy điện, các hệ thống xả và bơm của đập thủy điện.
• Ứng dụng trong các hệ thống sản xuất công nghiệp các hệ thống đường ống trong các nhà máy.
• Ứng dụng trong các hệ thống bơm, các hệ thống nước tưới tiêu nông nghiệp.

IX. Báo giá van cổng truc dài

Hiện nay trên thị trường có rất nhiều các dòng van cổng trục dài khác nhau, mỗi dòng van đều có giá thành khác nhau. Điều này gây khó khăn cho người sử dụng khi phải tìm dòng van phù hợp với hệ thống mà không có giá thành niêm yết chung.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
