Van bướm thép

Nhắc đến các dòng van bướm, chúng ta có thể sẽ nghĩ ngay đến các dòng van được sử dụng ở môi trường nhiệt độ phòng, các dòng van chứa gioăng cao su. Tuy nhiên hiện nay đã có 1 dòng van bướm có được sản xuất chuyên sử dụng trong các hệ thống đường ống có nhiệt độ và áp suất cao.

Trong bài viết này chúng ta cùng tìm hiểu đây là dòng van gì, chúng có chức năng và nhiệm vụ như thế nào trong hệ thống đường ống.

Van bướm thép là gì?

Van bướm thép là dòng van bướm có thiết kế đặc biệt không có gioăng làm kín, để đảm bảo van có thể hoạt động trong môi trường có nhiệt độ và áp lực cao. Dòng van này được sản xuất hoàn toàn từ chất liệu thép không rỉ hoặc thép mạ crom, có độ bền cơ học cao, khả năng chịu áp suất và nhiệt độ lớn.

Cũng như các dòng van bướm khác, van bướm thép cũng hoạt động bằng cơ chế mở cánh van theo góc 90 độ để hoạt động. Tuy nhiên với thiết kế không có gioăng cao su nên dòng van anyf có áp lực mở lớn hơn các dòng van bướm khác có thiết kế gioăng làm kín.

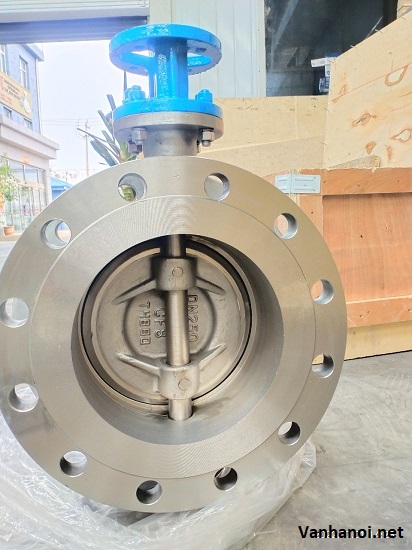

Van bướm thép 2 mặt bích

Được sản xuất để sử dụng trong các hệ thống đặc biệt, các hệ thống có áp suất và nhiệt độ cao nên dòng van này không được sử dụng quá phổ biến trong các hệ thống thông thường.

Hiện nay van bướm thép đang được chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp đường ống lớn như Trung Quốc, Đài Loan, Hàn Quốc,…Với nhiều mẫu mà và kích thước khác nhau, có thể đáp ứng đầy đủ mời nhu cầu của hệ thống.

Một số đặc điểm chung của van bướm thép

• Van được thiết kế hoàn toàn từ chất liệu thép có độ bền cơ học cao, khả năng chịu áp xuất và nhiệt độ tốt, nhiệt độ tối đa có thể chịu lên tới 400 độ C.
• Van không có thiết kế gioăng làm kín, tuy nhiên với thiết kế đặc biệt của đĩa van và thân van vẫn giúp van đảm bảo được độ kín trong quá trình sử dụng.
• Là dòng van chuyên sử dụng trong các hệ thống nhiệt điện, lò hơi, khí đốt, khí than.
• Bề mặt van thường được phủi thêm lớp sơn epoxy để tăng khả năng chống rỉ và oxi hóa của van.

Thông số kỹ thuật

• Kích thước: DN50 đến DN800.
• Vật liệu: Thép không rỉ, thép cacbon, thép mạ crom.
• Cách thức điều khiển: Tay quay, tay gạt, điều khiển điện, điều khiên khí nén.
• Áp suất làm việc: 10bar đến 40 bar.
• Nhiệt độ làm việc: Từ -20 độ C đến 400 độ C.
• Kiểu lắp: Kiểu lắp bích tiêu chuẩn JIS, DIN, BS, ANSI.
• Môi trường làm việc: Dung dịch chất lỏng, khí, hơi.
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan,…
• Bảo hành: 12 tháng.
• Tình trạng hàng: Có đầy đủ các kích thước và chủng loại.

Một số dòng van bướm thép phổ biên hiện nay

Van bướm thép tay gạt

Đối với các dòng van bướm thép mang kích thước nhỏ thường được thiết kế điều khiển tay gạt thay vì sử dụng hộp số tay quay. Bởi điều khiển tay gạt có giá thành rẻ hơn, có thể hoạt động tốt đối với các dòng van kích thước nhỏ, hay các hệ thống có áp lực dòng chảy không quá lớn.

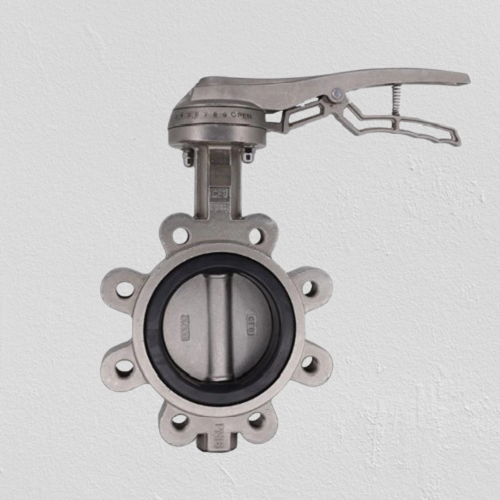

Van bướm thép điều khiển tay gạt

Van bướm thép tay quay

Đây là thiết kế chung của các dòng van bướm thép, bởi dòng van này không có thiết kế gioăng làm kín để hỗ trợ quá trình đóng mở nên sẽ gây khó hơn hơn trong quá trình đóng mở van.

Van bướm thép điều khiển vô lăng.

Bộ hộp số tay quay với thiết kế các chuyển động quay trợ lực giúp người sử dụng có thể điều khiển van dễ dàng hơn. Khi điều khiển tay quay, các bánh răng sẽ di chuyển và tạo nên các chuyển động xoay từ đó tác động lên trục van để điều khiển hoạt động của cánh van.

Đây là 1 chuỗi hoạt động giúp giảm áp lực trong quá trình điều khiển cánh van của hộp số tay quay.

Van bướm thép điều khiển điện

Đây là dòng van hiện đại có khả năng điều khiển tự động, sử dụng điện năng 24V, 220V, 380V để hoạt động. Van bướm thép điều khiển điện là sự kết hợp giữa van bướm và bộ truyền động điện.

Bộ truyền động này giúp đổi điện năng thành cơ năng để hoạt động thay vì sử dụng sức lực của con người như các dòng van cơ. Dòng van này đem lại khả năng vận hành tốt, giúp hệ thống giảm thiểu nhân công trong quá trình vận hành và sử dụng hệ thống.

Các dòng van bướm thép điều khiển điện phổ biến

• Van bướm thép điều khiển điện ON/OFF
• Van bướm thép điều khiển điện tuyến tính
• Van bướm thép điều khiển điện Đài Loan
• Van bướm thép điều khiển điện Hàn Quốc

Van bướm thép điều khiển khí nén

Cũng là 1 dòng van điều khiển tự động, tuy nhiên van bướm điều khiển khí nén lại sử dụng áp lực khí nén để điều khiển thay vì điện năng. Dòng van này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay để điều khiển hoạt động của van bướm.

Van bướm thép điều khiển khí nén là dòng van có tốc độ đóng mở nhanh chỉ mất từ 1 -2 giây, với khả năng điều khiển tự động và sử dụng khí nén giúp van có thể hoạt động tốt trong các môi trường khắc nghiệt, các môi trường hạn chế điện năng.

Van bướm thép điều khiển khí nén.

Một số dòng van bướm thép điều khiển khí nén:

• Van bướm thép điều khiển khí nén tác động đơn
• Van bướm thép điều khiển khí nén tác động kép
• Van bướm thép điều khiển khí nén tuyến tính
• Van bướm thép điều khiển khí nén Đài Loan

Cấu tạo của van bướm thép

Van bướm thép là dòng van chuyên sử dụng trong các hệ thống đường ống có áp lực và nhiệt độ cao. Nên các bộ phận của dòng van này đều được đúc nguyên khối từ các chất liệu thép cao cấp.

Sau khi được đúc đúng với kích thước và thiết kế, các bộ phận của van sẽ được gia công để gọt bỏ các phần thô sau đó sẽ lắp ráp để hoàn thiện van. Van bướm thép được cấu tạo từ 4 bộ phận chính, đó là:

• Thân van
• Đĩa van
• Trục van
• Bộ phận điều khiển

Nguyên lý hoạt động

Tùy theo thiết kế của bộ điều khiển mà cách thức hoạt động của van cũng khác nhau, tuy nhiên cơ chế hoạt động của đĩa van và trục van sẽ hoàn toàn giống nhau. Đều hoạt động theo phương thức quay 1 góc 90 độ để mở và đóng cánh van.

Đĩa của van có cơ chế hoạt động dựa theo sự điều khiển của trụ van, tức khi tác động lực khiên trục van quay thì đĩa van sẽ quay theo. Đĩa van với thiết kế hình tròn với kích thước bằng với kích thước của dòng chảy, vì vậy góc mở lớn nhất của van sẽ là 90 độ và đóng lại khi bằng 0.

Ưu điểm và nhược điểm của van bướm thép

Ưu điểm

Van bướm thép có nhiều ưu điểm nổi bật, có thể kể đến như:

• Van được làm từ chất liệu thép, được đúc nguyên khối nên có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.
• Van có đa dạng kích thước từ DN50 đến DN800 phù hợp lắp đặt với nhiều đường ống.
• Van có đa dạng kiểu điều khiển từ điều khiển cơ học đến các dạng điều khiển tự động tiên tiến.
• Van có khả năng chịu nhiệt độ cực tốt, có thể chịu nhiệt độ lên tới 400 độ C.
• Van có thiết kế nhỏ gọn, dễ dàng lắp đặt sửa chữa, không tốn không gian sử dụng.

Nhược điểm

Van bướm thép là dòng van có nhiều ưu điểm vượt trội, tuy nhiên dòng van này cũng mang 1 số nhược điểm nhất định như:

• Được làm từ chất liệu thép nguyên khối nên van có trọng lượng nặng hơn so với các dòng van bướm khác.
• Van có giá thành cao hơn so với các dòng van gang, hay nhựa.

Van bướm thép được ứng dụng trong các hệ thống

Van bướm thép là dòng van chuyên được sử dụng trong các hệ thống đường ống có áp lực và nhiệt độ cao như các lĩnh vực công nghiệp nước, khí và hóa chất. Cụ thể dòng van này được ứng trong các lĩnh vực sau:

• Van bướm thép được ứng dụng trong ngành công nghiệp điện, trong các hệ thống thủy điện, nhiệt điện.
• Van bướm thép được ứng dụng trong các hệ thống cung cấp nước sinh hoạt hay xử lý nước thải.
• Van bướm thép được ứng dụng trong các hệ thống lò hơi, các hệ thống hơi nóng.
• Van bướm thép được ứng dụng trong các hệ thống khai thác tự nhiên, khai thác dầu mỏ, khí đốt.
• Van bướm théo được ứng dụng trong các lĩnh vực y học, nghiên cứu hóa chất.
• Van bướm thép được ứng dụng trong các hệ thống sản xuất nhà máy, thiết bị công nghiệp.
• Van bướm thép được ứng dụng trong ngành công nghiệp hàng hải, đóng tàu.

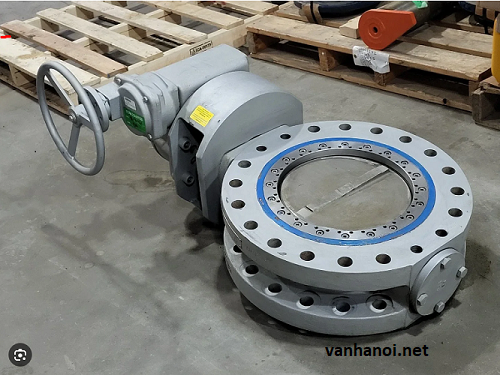

Van bướm tay quay thép.

Một số lưu ý khi sử dụng van bướm thép

Để sử dụng van bướm thép được hiệu quả cao và đảm bảo được tuổi thọ của van ta cần lưu ý 1 số điểm sau:

Lưu ý khi lựa chọn van bướm thép

Một số lưu ý để lựa chọn van bướm thép phù hợp với hệ thống đường ống:

• Lưu ý kích thước của đường ống.
• Lưu ý cách thức hoạt động của van.
• Lưu ý phương thức kết nối giữa van với đường ống.
• Lưu ý đơn vị cung cấp và nhà sản xuất van.
• Lưu ý xuất dòng chảy, nhiệt độ dòng chảy hay tính chất của lưu chất.

Các bước lắp đặt van bướm thép

Dưới đây là các bước lắp đặt van bướm thép có thiết kế mặt bích vào đường ống hệ thống.

• Bước 1: Hàn 2 mặt bích có tiêu chuẩn tương đương với mặt bích của van vào điểm kết nối trên đường ống. Đảm bảo mối hàn có độ kín cao, không bị rung lắc hay rò rỉ lưu chất khi sử dụng.
• Bước 2: Cho van vào giữa 2 mặt bích trên đường ống, đảm bảo van vừa với khoảng cách 2 mặt bích. Không bị quá chặt hay bị hở quá nhiều.
• Bước 3: Cho gioăng vào giữ điểm kết nối mặt bích và van, có định định van bằng bulong và đai ốc. Siết đều, chặt các bulông đai ốc sao van được cố định chắc chắn với đường ống hệ thống.
• Bước 4: Khi lắp đặt xong cần cho hệ thống hoạt động thử, đảm bảo van có thể hoạt động tốt không bị rò rỉ lưu chất khi hoạt động. Sau khi thử mà không có vấn đề gì mới có thể cho van đi vào hoạt động chính thức.

Lưu ý khi bảo trì, bảo dưỡng van bướm thép

Bất kể 1 thiết bị nào, trong quá trình sử dụng đều không thể tránh khỏi được các sự cố có thể xảy ra. Khi xảy ra các sự cố cần lưu ý 1 số điểm sau để đảm bảo được tính an toàn và tuổi thọ sử dụng sau này của van.

• Khi van gặp sự cố cần cho hệ thống dừng hoạt động và kiểm tra trạng thái của van, xem van bị sự cố gì để có thể tìm phương pháp giải quyết.
• Hỏi ý kiến của chuyên gia hoặc người có chuyển môn để tìm hướng giải quyết vấn đề, nếu van vẫn còn thời gian bảo hành cần liên hệ với nhà cung cấp.
• Khi cần phải thay thế thiết bị của van, cần tìm thiết bị chính hãng.
• Trong quá trình sử dụng van cần bảo trì van, tra thêm dầu, chất bôi trơn khoảng 3 -6 tháng 1 lần.

Địa điểm bán van bướm thép uy tin, chất lượng

Trên đây là bài viết giới thiệu về dòng van bướm thép, ngoài ra hiện tại dòng van này đang được công ty chúng tôi nhập khẩu và phân phối trực tiếp tại thị trường Việt Nam với đa dạng các chủng loại và mẫu mã. Có thể đáp ứng hết mọi nhu cầu sử dụng của hệ thống.

Chúng tôi cam kết sản phẩm của chúng tôi được nhập khẩu chính hãng 100%, với đầy đủ các giấy tờ liên quan như CO-CQ, Catalog,... Ngoài ra đến với chúng tôi quý khách hàng còn nhận được nhiều ưu đãi giá trị khác như.

• Giao hàng tận nơi trên toàn quốc, miễn phí giao hàng với các đơn nội thành Hà Nội.
• Bảo hành 12 tháng, 1 đổi 1 đối với các sản phẩm phát hiện lỗi do nhà sản xuất.
• Cung cấp đầy đủ các giấy tờ như CO-CQ, Catalog,... đi theo hàng.
• Được tư vấn miễn phí từ các chuyên gia có nhiều kinh nghiệm trong ngành công nghiệp đường ống.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi thông qua các kênh liên lạc đã được chúng tôi lưu trên màn hình. Để nhận được tư vấn và báo giá chính xác nhất cho từ sản phẩm, cảm ơn đã theo dõi bài viết.
