Van bướm Wonil

Van bướm hiện đang là dòng van rất được ưu chuộng sử dụng hiện nay, nhờ vào khả năng đa dụng, dễ vận hành, có tuổi thọ sử dụng lâu dài. Chính vì vậy mà dòng van này đang ngày các được các hệ thống đường ống công nghiệp tin tưởng sử dụng.

Với nhu cầu sử dụng cao, dòng van này hiện đang được rất nhiều các đơn vị sản xuất cung cấp trên thị trường. Trong bài viết này chúng tôi xin giới thiệu đến các ban 1 dòng van bướm được sản xuất từ 1 thương hiệu nổi tiếng hàng đầu hiện nay, thương hiệu sản xuất van công nghiệp Wonil – Hàn Quốc. Để biết thêm chi tiết mời các bạn cùng theo dõi bài viết.

Giới thiệu về van bướm Wonil – Hàn Quốc

Van bướm Wonil là dòng van được sản xuất và phân phối trên thị trường bởi thương hiệu van công nghiệp Wonil đến từ Hàn Quốc. Đây là 1 trong những thương hiệu hàng đầu trong việc chế tạo và sản xuất các dòng van công nghiệp hiện nay.

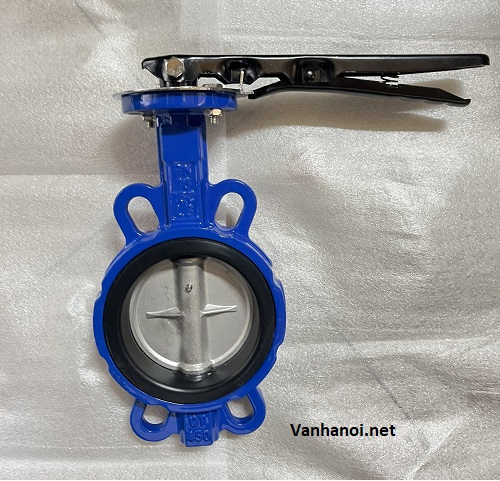

Van bướm Wonil - Hàn Quốc

Là thương hiệu hàng đầu trong việc sản xuất van công nghiệp, nên dòng van bướm được thương hiệu này sản xuất cũng đều có những đặc điểm vượt trội hơn so với các dòng van khác trên thị trường. Ngoài ra thương hiệu luôn hướng đến sự trải nghiệm và độ tin cậy khi hoạt động của sản phẩm nên dòng van này này có giá cả tầm trung rất phù hợp sử dụng tại thị trường Việt Nam.

Thương hiệu Van công nghiệp Wonil – Hàn Quốc

Wonil là 1 thương hiệu hàng đầu với nhiều năm kinh nghiệm trong ngành công nghiệp đường ống, được thành lập và phát triển ở Hàn Quốc. Đến nay các sản phẩm của thương hiệu này đã được sử dụng trên toàn thế giới.

Với công nghệ sản xuất hàng đầu, cùng với dây chuyền sản xuất hiện đại bậc nhất. Các sản phẩm của thương hiệu này luôn có độ bề cao, khả năng hoạt động ổn định và tuổi thọ sử dụng lâu dài, đặc biệt giá cả của các sản phẩm thương hiệu Wonil không quá cao só với thị trường.

Ngoài ra, Wonil là thương hiệu phân phối toàn cầu nên đã xin chứng chỉ từ cơ quan chức năng của nhiều quốc gia trên thế giới trong đó có Việt Nam, nhằm gia tăng sự uy tín của họ trên thị trường quốc tế. Hiện nay tại thị trường Việt Nam chúng tôi đang tự hào là đơn vị phân phối hàng đầu các dòng van của thương hiệu Wonil, các sản phẩm của thương hiệu này đều được chúng tôi nhập khẩu và phân phối trên toàn thị trường Việt Nam với giá cả ưu đãi nhất.

Những đặc điểm nổi trội của van bướm Wonil

Van bướm Wonil là 1 trong những dòng van được ưu chuộng sử dụng hàng đầu hiện nay, với nhiều đặc điểm nổi trội so với các dòng van khác trên thị trường.

• Van bướm Wonil có độ bền vượt trội, được sản xuất trên dây chuyền hiện đại, gia công tỉ mỉ van có độ hoàn thiện cực cao.
• Van được sản xuất với nhiều chất liệu khác nhau, có thể sử dụng trong nhiều môi trường hệ thống khác nhau.
• Van có  dãi kích thước rộng từ DN50 đến DN1200, đáp ứng mọi kích thước đường ống hệ thống hiện nay.
• Van có đa dạng kiểu điều khiển, từ các dạng hoạt động cơ đến các dạng tự động tiến tiến.
• Van có tuổi thọ sử dụng lâu dài, chế độ hậu mãi của nhà sản xuất tốt luôn đáp ứng bảo hành và đổi trả khi có vấn đề.

Thông số kỹ thuật van bướm Wonil

• Kích cỡ: Từ DN50 đến DN1200.
• Vật liệu: Gang, inox.
• Vật liệu gioăng: Teflon, EPDM, PTFE.
• Tiêu chuẩn: JIS, BS,…
• Dạng kết nối: Mặt bích, Wafer, Lug.
• Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Áp suất làm việc: PN10 – PN40.
• Nhiệt độ làm việc: Từ -10 độ C đến 220 độ C.
• Môi trường làm việc: Chất lỏng, nước khí, hơi.
• Hãng sản xuất: Wonil.
• Xuất xứ: Hàn Quốc.
• Bảo hành: 12 tháng, 1 đổi 1 nếu phát hiện lỗi do nhà sản xuất.
• Tình trạng hành: Có đầy đủ các mẫu mã và size số.

Phân loại các dòng van bướm Wonil

Là dòng van được sử dụng rất phổ biến hiện nay, van bướm Wonil được sản xuất rất đa dạng về kiểu dáng và cách thức hoạt động. Để nhận biết dòng van này dễ dàng hơn, dưới đây chúng tôi đã phân loại chúng thành 3 dòng chính và chi tiết của tường loại.

Phân loại theo thiết kế van

Để van bướm Wonil có thể dễ dàng lắp đặt trên mọi hệ thống đường ống, nhà sản xuất đã thiết kế các dạng van mang những phương thức lắp đặt khác nhau như:

Van bướm Wonil 2 mặt bích

Van bướm 2 mặt bích Wonil là dòng van được thiết kế 2 mặt bích trên thân, thiết kế này giúp van có thể kết nối trực tiếp với mặt bích trên đường ống hệ thống. Đem lại sự thuận tiện trong quá trình lắp đặt, tháo dỡ, bảo trì bảo dưỡng van.

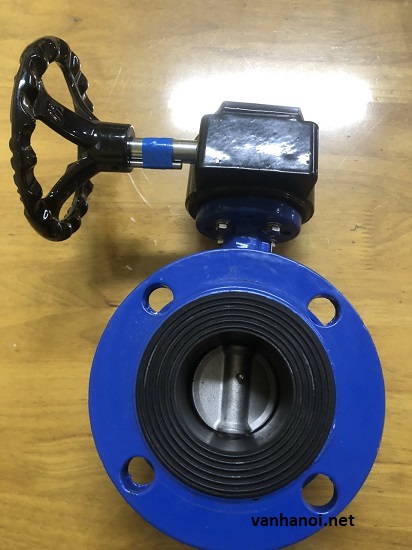

Van bướm Wonil 2 mặt bích

Mặt bích được thiết kế trên van mang nhưng tiêu chuẩn phổ biến hiện nay như JIS, DIN, BS,…Giúp người sử dụng có thể dễ dàng tìm kiếm dạng mặt bích phù hợp để lắp đặt trên hệ thống.

Van bướm Wonil wafer

Đây là dòng van được thiết kế để lắp đặt vào hệ thống đường ống theo cách kẹp. Dòng van này có thể kết nối với đường ống hệ thống mà không cần mặt bích, bằng cách kẹp van vào giữa 2 đường ống, phương thức này giúp lắp đặt nhanh chóng và không tốn quá nhiều thời gian cho việc lắp đặt.

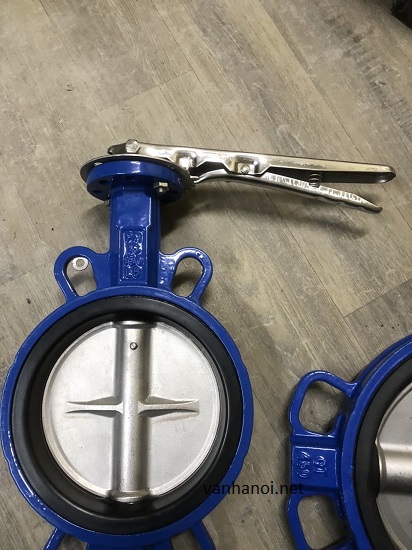

Van bướm Wonil Wafer

Van bướm wafer Wonil là giải pháp tối ưu cho các hệ thống yêu cầu sự đơn giản trong lắp đặt và tháo dỡ, mà vẫn đáp ứng được độ chắc chắn của kết nối. Giúp giảm thiểu thời gian, chi phí khi lắp đặt.Van bướm Wonil Lug

Van bướm Lug Wonil là dòng van có thiết kế các lỗ để lắp bulong và đai ốc khi kết nối với đường ống hệ thống, thiết kế này giúp van có thể kết nối với hệ thống 1 cách chắc chắn hơn. Đảm bảo được độ chắc chắn và kín của điểm kết nối van trong quá trình sử dụng.

Phân loại theo chất liệu van

Van bướm Wonil là dòng van được sử dụng trong rất nhiều môi trường khác nhau, để đảm bảo van có thể hoạt động tốt trong những môi trường đặc biệt và cả các môi trường tự nhiên bình thường. Nhà sản xuất đã phải làm đa dạng các vật liệu sản xuất van, mỗi vật liệu sẽ phù hợp sử dụng trong các môi trường khác nhau.

Van bướm inox Wonil

Van bướm inox Wonil là dòng van bướm được sản xuất bằng chất liệu inox có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, đặc biệt dòng van này có khả năng chống oxy hóa và ăn mòn cực cao. Giúp van có thể hoạt động tốt trong các môi trường có nồng độ oxi hóa cao, hay các môi trường có lưu chất đường ống là các chất hóa học như axit, kiềm, bazơ, muối,…

Van bướm inox Wonil

Thông số kỹ thuật

• Kích thước : DN50 – DN600.
• Chất liệu: Inox 304, inox 316.
• Chất liệu gioăng: Teflon.
• Nhiệt độ làm việc: -10 độ C - -220 độ C.
• Áp suất làm việc: Pn10, Pn16, PN40.
• Môi trường làm việc: Nước, khí, hơi, các chất hóa học.

Van bướm gang Wonil

Là một trong những dòng van được sử dụng phổ biến nhất hiện nay, van bướm gang Wonil được sản xuất từ chất liệu gang mang nhiều đặc điểm nổi trội. Van có khả năng chịu va đập tốt, chịu được nhiệt độ và áp lực cao lại có giá thành rẻ hơn so với các dòng van khác, tuy nhiên dòng van này không phù hợp sử dụng trong các môi trường có nồng độ muối cao, hay môi trong có khả năng oxi hóa cao.

Thông số kỹ thuật

• Kích thước: Dn50 – Dn 1200.
• Chất liệu: Gang dẻo.
• Chất liệu gioăng: PTFE, EPDM.
• Chất liệu đĩa van: Gang, Inox 304, 316.
• Nhiệt độ làm việc: 0 độ C – 180 độ C
• Áp suất làm việc: PN10, PN16.
• Môi trường làm việc: Dung dịch chất lỏng, khí, hơi.

Van bướm thép Wonil

Đây là dòng van được sản xuất từ chất liệu thép cao cấp, van bướm có độ bền cơ học cự tốt, khả năng chịu áp lực và nhiệt độ tốt nhất trong các dòng van kể trên. Van bướm thép Wonil chuyên được sử dụng trong các hệ thống nhiệt độ cao, các hệ thống trong các môi trường khắc nghiệt có khả năng cháy nổ cao.

Thông số kỹ thuật

• Kích thước: DN50 – DN600.
• Chất liệu: Thép đặc nguyên chất.
• Cách thức vận hành: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Áp suất làm việc: PN10 – PN60.
• Nhiệt độ làm việc: từ -20 độ C đến hơn 400 độ C.

Phân loại theo phương thức hoạt động

Để đáp ứng nhu cầu sử dụng của các hệ thống đường ống hiện nay, van bướm Wonil được sản xuất với nhiều phương thức hoạt động khác nhau. Từ các phương thức hoạt động cơ  đến các dòng van điều khiển tự động hóa hiện đại.

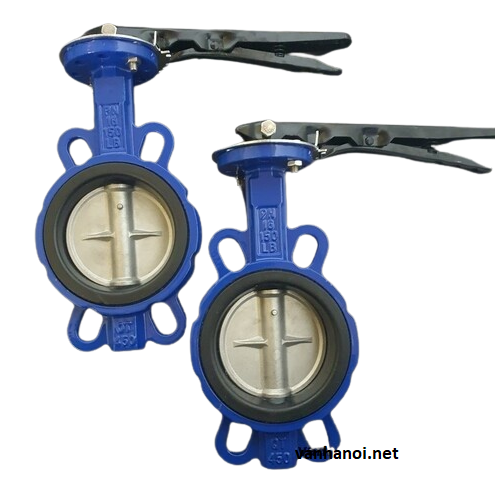

Van bướm Wonil tay gạt

Van bướm tay gạt Wonil là dong van có thiết kế tay gạt để điều khiển hoạt động của van, thiết kế này đem lại sự thuận tiện khi sử dụng van. Giúp người sử dụng có để đóng mở van 1 cách nhanh chóng và hiệu quả hơn.

Tuy nhiên, thiết kế tay gạt lại không phù hợp sử dụng đối với các dòng van có kích thước lớn, bởi đối với các dòng van bướm kích thước lớn có áp lực đĩa van khá lớn gây khó khăn trong quá trình vận hành. Nếu sử dụng tay gạt người sử dụng rất khó để thực hiện quá trình đóng hoặc mở van trong thời gian ngắn.

Van bướm Wonil tay quay

Đối với các dòng van bướm có kích thước lớn, không thể sử dụng tay gạt để điều khiển hoạt động của van. Lúc này thiết kế bộ hộ số tay quay sẽ là lựa chọn tối ưu, bộ hộp số này được gắn trực tiếp trên đẩu của thân van, với vô lăng quay 360 độ giúp người sử dụng có để điều khiển van dễ dàng hơn.

Van bướm tay quay Wonil có thiết kế bánh răng trợ lực có thể giúp người sử dụng có thể vận hành van dễ dàng hơn. Tuy nhiên thiết kế này cũng làm chậm quá trình đóng mở van, để thực hiện 1 chu trình đóng hoặc mở van và van bướm tay quay Wonil cần 10 – 15 giây để thực hiện.

Van bướm Wonil điều khiển điện

Thay vì sử dụng các dạng hoạt động cơ học thông thường, hiện nay chúng tôi đã phát triển giúp van bướm có thể hoạt động tự động mà không cần con người tác động vật lý lên van. Với thiết kế bộ truyền động điện, van bướm điều khiển điện Wonil có thể hoạt động tự động nhờ vào việc cung cấp điện năng mang 24V, 220V, 380V và thiết bị truyền động.

Dòng van này có khả năng chuyển đổi điện năng thành cơ năng, từ đó tác động lên trục van để điều khiển hoạt động của van. Quá trình này giúp người sử dụng có thể thiểu sức lực, nhân công và giảm chi phí vận hành cho hệ thống đường ống.

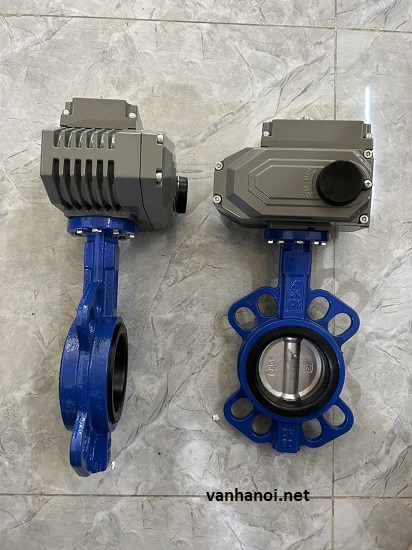

Van bướm Wonil điều khiển điện 24V - 220V

Lưu ý: khi sử dụng dòng van này cần đảm bảo điện áp sử dụng đúng với yêu cầu của van, khu vực sử dụng khô thống, đảm bảo bộ truyền động không bị dính nước hay hấp hơi. Ngoài ra chu trình đóng và mở của dòng van này khá dài, từ 10 – 20 giây để van có thể hoàn thành 1 chu trình đóng hoặc mở.

Van bướm Wonil điều khiển khí nén

Đây cùng là 1 dòng van điều khiển tự động, van bướm điều khiển khí nén Wonil là dòng van sử dụng áp lực khí nén để điều khiển hoạt động của van. Với thiết kế bộ truyền động khí nén có 2 piston ở 2 đầu giúp chuyển đổi áp lực khí nén thành các chuyển động xoay để đóng và mở van.

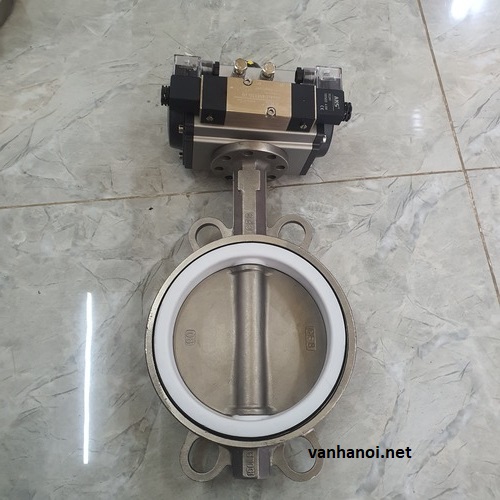

Van bướm Wonil điều khiển khí nén

Thiết kế này giúp van có thể đóng, mở một cách nhanh chóng chỉ mất từ 1 – 2 giây cho 1 chu trình đóng hoặc mở. Ngoài ra dòng van này có độ bền khá cao, có thể sử dụng trong nhiều môi trường đường ống khác nhau.

Cấu tạo và nguyên lý hoạt động của van bướm Wonil

Để hiểu thêm chi tiết về dòng van này, tiếp theo chúng ta cùng tìm hiểu về cấu tạo và cách dòng van này hoạt động trong hệ thống đường ống. Dưới đây là chi tiết cấu tạo và nguyên lý hoạt động của van bướm Wonil mời các bạn cùng tham khảo.

Cấu tạo van bướm Wonil

Van bướm wonil có cấu tạo từ 5 bộ phận khác nhau là thân van, trục van, đĩa van, gioăng làm kín và bộ phận điều khiển. Mỗi bộ phận của van được có chức năng của riêng mình, chi tiết từng bộ phận như sau.

Cấu tạo van bướm Wonil

• Thân van: Được làm từ các chất liệu inox, gang, thép,…được đúc nguyên khối theo dạng hình tròn rỗng bên trong.
• Trực van: Là bộ phận chịu trách nhiệm chính trong hoạt động của cánh van, trục van được làm từ các chất liệu có độ cứng cao, chịu được áp lực lớn khi van hoạt động.
• Đĩa van: Nằm bên trong thân van, được ví như cánh cửa có thể đóng hoặc mở cho dòng lưu chất đi qua van.
• Gioăng làm kích: Được làm từ các chất liệu có độ đàn hồi cao, nằm ở giữa thân van và đĩa van có chức năng làm kín và nâng đỡ hoạt động của đĩa van.
• Bộ phận điều khiển: Có thể là tay quay, tay gạt, điều khiển điện hoặc điều khiển khí nén. Đây là bộ phận điều khiển hoạt động của đĩa van.

Cách van bướm Wonil hoạt động

Van bướm Wonil là dòng van được sử dụng để điều khiển hoạt động của dòng chảy lưu chất trong hệ thống đường ống nhờ vào khả năng xoay theo góc từ 0 – 90 độ của đĩa van. Cụ thể cách thức van hoạt động trên đường ống hệ thống như sau.

Chu trình mở: Thông thường khi van đang ở trạng thái đóng, đĩa van nằm bên trong thân van tức vuông góc với dòng chảy lưu chất trong hệ thống đường ống. Khi bộ điều khiển được lệnh mở van, lúc này chuyển động xoay sẽ được tác động lên trục van từ đó khiến đã van di chuyển từ góc 0 độ với thân van đến góc 90 độ ( Tức mở hoàn toàn ). Lúc này van ở trạng thái mở rộng nhất có lưu chất có thể đi qua van với lưu lượng lớn nhất.

Chu trình đóng: Khi đĩa van đang ở trạng thái mở hoàn toàn ( tức góc 90 độ với thân van), bộ điều khiển nhận được lệnh đóng van sẽ thực hiện chuyển động xoay ngược với chiều xoáy khi mở van. Chuyển động này tác động lên trục van và đĩa van sẽ di chuyển theo quỹ tích ngược lại với quá trình mở đến khí đĩa van hoàn toàn nằm trong thân van ( Tức góc 0 độ với thân ) lúc này đĩa van sẽ hình thành rào cản ngăn chặn dòng chảy lưu chất đi qua van.

>>Lưu ý: Van bướm có thể điều chỉnh lưu lượng lưu chất trong hệ thống đường ống nhờ vào khả năng mở đĩa van ở các góc động khác nhau, từ 1 đến 89 độ.

Ưu điểm và một số hạn chế của van bướm Wonil

Để có thể lựa chọn van bướm Wonil phù hợp sử dụng cho hệ thống, chúng ta cần đánh giá được ưu điểm và nhược điểm của van. Vấn đề này không những giúp có thể lựa chọn van phù hợp mà còn có thể giúp van có thể hoạt động tốt hơn, kéo dài tuổi thọ sử dụng của van.

Ưu điểm

• Van được sản xuất với độ hoàn thiện cao, có ngoại hình đẹp mắt, độ bền cơ học cao, tuổi thọ sử dụng lâu dài.
• Sản xuất bằng nhiều chất liệu khác nhau như inox, gang, thép,..giúp van bướm wonil có thể hoạt động trong nhiều môi trường lưu chất khác nhau.
• Van có dải kích thước rộng phù hợp lắp đặt với mọi đường ống hệ thống công nghiệp hiện nay.
• Van có cơ chế hoạt động đơn giản, dễ dàng vận hành và sử dụng trong hệ thống đường ống.
• Van bướm wonil có đa dạng kiểu hoạt động, từ các dạng hoạt động cơ đến dạng điều khiển tự động. Đáp ứng đầy đủ nhu cầu sử dụng của hệ thống.
• Đối với các dòng van gang sẽ được phủ thêm 1 lớp sơn epoxy trên bề mặt giúp tăng khả năng chống oxy hóa của van.

Nhược điểm

• Van không có các dạng kích thước nhỏ dưới DN50.
• Đối với các dòng van có kích thước lớn trên DN600 không phù hợp sử dụng các cách vận hành cơ học.
• Van không phù hợp sử dụng để điều tiết dòng chảy trong thời gian dài, đặc biệt đối với hệ thống yêu cầu độ chính xác cao khi điều tiết dòng chảy.

Van bướm Wonil được ứng dụng trong các hệ thống đường ống

Van bướm Wonil là dòng van được sử dụng rất phổ biến hiện nay, dòng van này có thể sử dụng trong hầu hết các lĩnh vực hệ thống công nghiệp hiện nay, một số ví dụng có thể kể đến như:

• Sử dụng trong lĩnh vực khai thác tự nhiên, khai thác khí đốt, dầu mỏ.
• Sử dụng trong hệ thống PCCC.
• Sử dụng trong các lĩnh vực sản xuất thực phẩm, đồ uống.
• Sử dụng trong các hệ thống chế biến hóa chất.
• Sử dụng trong các hệ thống sinh học, hóa sinh.
• Sử dụng trong lĩnh vực nhiệt điện, thủy điện.
• Sử dụng trong lĩnh vực nông nghiệp, thủy sản, tưới tiêu.

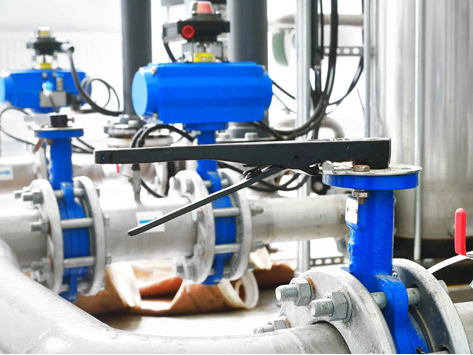

Ứng dụng van bướm Wonil

Lý do nên sử dụng van bướm Wonil cho hệ thống đường ống

Hiện nay có rất nhiều các dòng van bướm trên thị trường Việt Nam, trong đó có những sản phẩm là chính hãng nhưng cũng có rất nhiều sản phẩm nhái, hàng đã qua sử dụng được phục chế lại tràn lan trên thị trường Việt Nam. Điều này gây rất nhiều khó khăn trong quá trình mua hàng và lựa chọn của khách hàng.

Để khắc phục vấn đề hàng nhái, hàng kém chất lượng lại gắn mác của nhãn hàng. Wonil đã không ngừng nghiên cứu và phát triển sản phẩm để có thể đem tới những sản phẩm chất lượng cao, có giá cả phải chăng nhằm thúc đẩy người tiêu dùng có nhiều lựa chọn hơn, tránh lựa chọn phải hàng nhái hàng kém chất lượng.

Chính vì thế các dòng van bướm Wonil chính hãng luôn là những sản phẩm chất lượng có giá thành phải chăng, luôn rất được các hệ thống đường ống tin dùng hiện nay.  Tuy nhiên để lựa chọn được đơn vị cung cấp uy tín và sản phẩm chính hãng thì cũng cần nhiều công sức tìm kiếm.

Hiện này công ty chúng tôi đang là đơn vị phân phối các sản phẩm chính hãng của các dòng van công nghiệp Wonil. Các sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ nhà máy sản xuất của hãng nên giá cả luôn ưu đãi nhất thị trường, chúng tôi đảm bảo các sản phẩm đều là hàng chính hãng có chất lượng cao, đầy đủ các giấy tờ như CO-CQ, Catalog,…

Quy khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho từng sản phẩm.
