Van cổng thép rèn

I. Giới thiệu van cổng thép rèn

Van cổng thép rèn là dòng van được sử dụng để điều khiển dòng chảy lưu chất trong đường ống hệ thống, có thể đóng hoặc mở cho dòng chảy lưu thông trong đường ống hệ thống. Dòng van này được làm từ chất liệu thép, trải qua việc rèn rủa ở công nghệ cao giúp tăng độ cứng, độ bền, khả năng chịu áp lực và nhiệt độ của van.

Van cổng thép rèn hay còn được gọi là van cửa thép ren sản xuất trên công nghệ cao với kích thước từ DN15 - DN200, đây là dạng kích thước phổ biến trên mọi hệ thống đường ống hiện nay. Được sử dụng rất phổ biến trong các hệ thống nhiệt độ cao, các hệ thống áp lực cao.

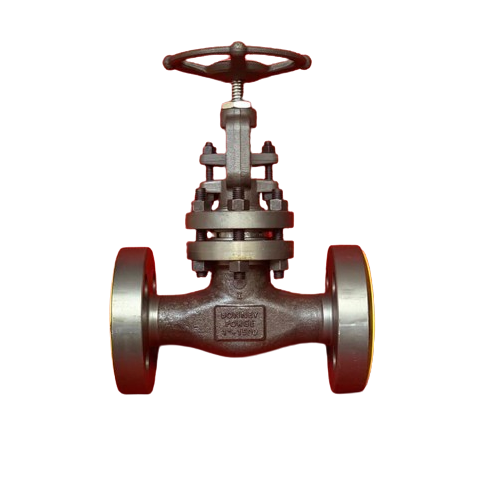

Van cổng thép rèn áp lực cao.

Hiện nay các dòng van cổng thép rèn đang được Thuận Phát Valve chúng tôi cung cấp trên toàn quốc với giá cả ưu đãi nhất, với đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...Ngoài ra dòng van này cũng đang được chúng tôi bảo hành lên tới 12 tháng, giao hàng tận nơi trên toàn quốc.

II. Thông số kỹ thuật

• Kích thước: DN15 - DN200.
• Chất liệu thân: Thép rèn.
• Chất liệu đĩa van: Inox, thép.
• Dạng van: Van ty nổi, ty chìm.
• Dạng điều khiển: Điều khiển tay quay.
• Dạng kết nối: Kết nối ren, mặt bích.
• Dạng hoạt động: ON/OFF.
• Áp suất làm việc: PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc: Từ -20 độ C đến 220 độ C.
• Môi trường làm việc: Nước sạch, nước thải, xăng, dầu, than, bột,...
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, G7, EU,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

III. Cấu tạo và nguyên lý hoạt động của van cổng thép rèn

3.1. Cấu tạo van cổng thép rèn

Van cổng thép rèn là dòng van là dòng van được sử dụng rât phổ biến trong các hệ thống đường ống có áp suất và nhiệt độ cao. Các bộ phận của dòng van này được làm từ thép rèn, trải qua quá trình rèn thép ở nhiệt độ cao giúp các bộ phận này có độ hoàn thiện cao. Điều trên giúp van có khả năng hoạt động ổn định trong thời gian dài, ít gặp sự cố trong quá trình sử dụng trên hệ thống, chi tiết cấu tạo dòng van này như sau:

Thân van: Được làm từ chất liệu thép rèn có độ bền cơ học cao khả năng chịu áp lực và nhiệt độ tốt. Thân van được thiết kế để bao bọc trục van và đĩa van, trên thân van được thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.

Đĩa van: Được làm từ chất liệu thép ren hoặc thép không rỉ, đĩa van được xem như 1 cánh cửa có thể nâng lên cho dòng chảy lưu thông và hạ xuống để chặn dòng chảy lưu chất lưu thông.

Trục van: Có dạng hình trục được đúc nguyên khôi giúp bộ phận này có độ cứng và chắc chắn cao. Trục van được kết nối trực tiếp với đĩa van và tay quay vô lăng.

Gioăng làm kín: Làm từ các chất liệu có độ đàn hồi cao, gioăng giúp van đạt được độ kín tốt nhất tránh hiện tượng rò rỉ lưu chất trong quá trình sử dụng van.

Tay quay vô lăng: Đây là bộ phận giúp người sử dụng có thể điều khiển hoạt động nâng lên hạ xuống của đĩa van. Tùy vào việc quay tay quay sang trái hoặc phải để điều khiển.

3.2. Nguyên lý hoạt động

Van cổng thép rèn có nguyên lý hoạt động khá đơn giản, khi van ở trạng thái đóng, người sử dụng có thể quay tay quay về bên phải ngược chiều kim đồng hồ để có thể mở van. Muốn đóng van chỉ cần quay tay quay ngược lại với chiều mở, tức quay tay quay cùng chiều với kim đồng hồ.

Van cổng thép ren cũng có thể mở đĩa van theo góc độ để điều chình lưu lượng dòng chảy, nhưng dòng van này không nên được sử dụng quá nhiều bởi. Đối với các hệ thống có dòng chảy lưu chất áp suất lớn, việc sử dụng để điều tiết lưu lượng có thể khiến đĩa van bị mòn và gây ra hư haok cho đĩa van nếu dùng thường xuyên.

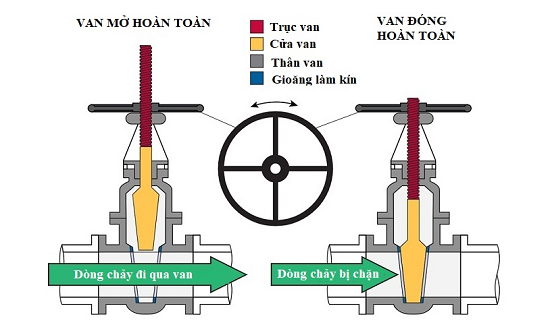

Cấu tạo và nguyên lý hoạt động van cổng thép rèn.

IV. Các dòng van cổng thép rèn mà chúng tôi đang cung cấp trên thị trường

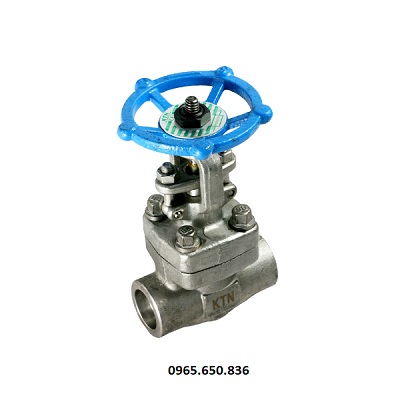

4.1. Van cổng thép rèn nối ren

Van cổng thép rèn nối ren là dòng van được thiết kế ren để kết nối với đường ống hệ thống, thiết kế ren này thường được sử dụng cho các dòng van có kích thước thấp từ DN15 đến DN50. Thiết kế ren này giúp người sử dụng có thể dễ dàng lắp đặt và tháo rỡ, điều này giúp van cổng ren thép hàn trở thành lựa chọn tối ưu đối với các hệ thống nhỏ, các hệ thống có áp xuất cao kích thước dưới DN50.

Thông số kỹ thuật Kích thước: Dn15 - Dn50. Chất liệu thân van: Thép rèn. Chất liệu đĩa van: Thép rèn, thép không rỉ. Dạng van: Van ty nổi, van ty chìm. Dạng điều khiển: Tay quay. Dạng hoạt động: ON/OFF. Áp suất làm việc: PN10, PN16, PN25,... Nhiệt độ làm việc: Từ - 20 độ C đến 200 độ C. Môi trường: Nước, hóa chất, dung dịch dạng sệt,... Bảo hành: 12 tháng.

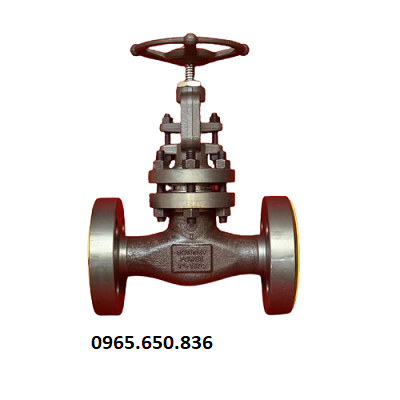

4.2. Van cổng thép rèn mặt bích

Van cổng thép rèn mặt bích hay còn được gọi là van cổng mặt bích thép rèn, dòng van này được thiết kế mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI để lắp đặt với hệ thống trong đường ống hệ thống. Dòng van này thường được sản xuất với kích thước lớn hơn từ DN50 trở lên và được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay.

Thông số kỹ thuật  Kích thước: DN50 - DN200. Chất liệu thân: Thép rèn. Chất liệu đĩa van: Thép rèn, inox 304, 316. Dạng van: Van ty nổi, ty chìm. Dạng điều khiển: Tay quay vô lăng. Dạng hoạt động: ON/OFF. Dạng kết nối: Kết nối mặt bích. Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS. Áp suất: PN10, PN16, PN25, PN40, PN60. Nhiệt độ: Tối đa 350 độ C. Bảo hành: 12 tháng.

V. Đánh giá ưu điểm và nhược điểm của van cổng thép rèn

5.1. Ưu điểm

Van cổng thép rèn có nhiều ưu điểm vượt trội so với các dòng van có cùng chức năng khác trên thị trường, một số ưu điểm có thể kể đến như:

• Van đước sản xuất từ thép rèn nên có độ bền cơ học rất tốt, được sử dụng rất phổ biến trong các đường ống có áp suất dòng chảy lớn.
• Van có khả năng chịu nhiệt độ cao, nhiệt độ tối đa có thể chịu lên tới 400 độ C.
• Van giúp người sử dụng có thể điều khiển hoạt động đóng, mở dòng chảy lưu chất 1 cách thuận tiện và linh hoạt.
• Thiết kế đĩa van nâng lên hạ xuống hoàn hỏa tránh việc đĩa van ảnh hưởng tới dòng chảy khi van mở.
• Khi đóng van đĩa van được hạ xuống từ từ giúp hạn chế các hiện tượng búa nước có thể xảy ra trong quá trình đóng van.
• Thiết kế tay quay có thể dễ dàng điều khiển khả năng lên xuống của đĩa van mà không tốn quá nhiều sức lực.
• Dạng kết nối mặt bích, ren có thể dễ dàng lắp đặt và tháo rỡ trên đường ống hệ thống.

5.2. Nhược điểm

Tuy có nhiều ưu điểm vượt trội kể trên nhưng dòng van này vẫn còn 1 số hạn chế nhất định như:

• Van không thể sử dụng để điều tiết lưu lượng dòng chảy 1 liên tục, có thể gây hao mòn và tổn hại cho cho đĩa van.
• Tuy được làm từ chất liệu thép rèn nhưng nếu sử dụng trong môi trường có nồng độ oxy hóa cao, hay các môi trường hóa chất ăn mòn vẫn có thể bị rò rỉ lưu chất.

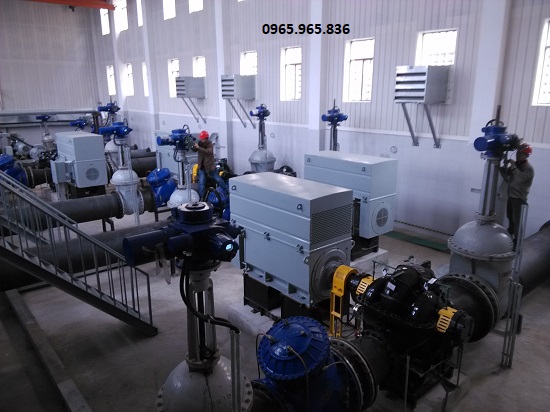

VI. Ứng dụng của van cổng thép rèn

Van cổng thép rèn được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, với ưu điểm về khả năng chịu áp lực và nhiệt độ khiển dòng van này trở thành lựa chọn tối ưu đối vơí các hệ thống có áp lực dòng chảy lớn và có nhiệt độ cao.

• Van được sử dụng trong các hệ thống có áp lực dòng chảy lớn, hệ thống có nhiệt độ cao tối đa lên tới 400 độ C.
• Sử dụng trong các hệ thống đường ống công nghiệp, các hệ thống nước thành phố, đô thị.
• Sử dụng trong các hệ thống đường ống sản xuất công nghiệp.
• Sử dụng trong các hệ thống đường ống nước thải, các hệ thống dẫn nước thải thành phố, nước thải sản xuất.
• Sử dụng trong các hệ thống khai thác khí đốt, hệ thống giàn khoan trên biển,...
• Sử dụng trong các hệ thống bơm nước, các hệ thống nước thủy điện.

VII. Báo giá van cổng thép rèn

Hiện nay các dòng van cổng thép rèn đang được Thuận Phát Valve chúng tôi phân phối trên thị trường với giá cả ưu đãi nhất, các dòng van này được chúng tôi nhập khẩu trực tiếp từ các đơn vị sản xuất hàng đầu thế giới hiện nay. Tất cả các sản phẩm của chúng tôi đều đều có đầy đủ các giấy tờ như CO - CQ, Catalog, VAT và được bảo hành lên tới 12 tháng.

Quý khách hàng quan tâm sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm quý vị đang quan tâm.

Hotline: 0965.650.836

Tìm hiểu thêm: Van cổng áp lực cao - áp suất cao.
