Van điện từ áp lực cao

I. Chi tiết sản phẩm – Van điện từ áp lực cao là gì?

Van điện từ áp lực cao (tiếng Anh: High pressure solenoid valve) là một thiết bị cơ điện được thiết kế chuyên biệt để điều khiển dòng chảy trong hệ thống đường ống, sử dụng nguồn điện để vận hành thay vì thao tác cơ học thủ công. Điểm nổi bật của dòng van này là khả năng chịu được áp suất rất lớn, vượt xa các loại van điện từ thông thường.

Cấu tạo của van bao gồm một cuộn coil điện từ, lõi van (plunger), thân van và đĩa/màng van. Khi cấp điện cho cuộn coil, từ trường được sinh ra sẽ tác động lên lõi van, khiến van chuyển từ trạng thái đóng sang mở (hoặc ngược lại), cho phép hoặc ngăn cản lưu chất đi qua.

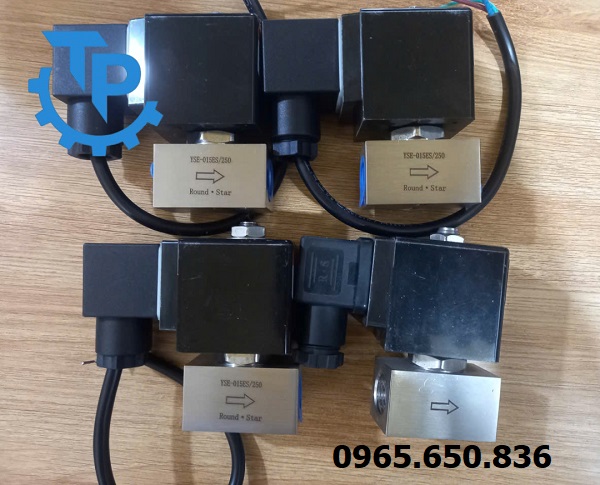

Van điện từ chịu áp lực cao.

Khác biệt lớn nhất của van điện từ áp lực cao so với các dòng van phổ thông nằm ở mức áp suất vận hành. Trong khi hầu hết các van điện từ dân dụng chỉ hoạt động ổn định ở mức 0–8 bar hoặc tối đa 10 bar, thì van điện từ áp lực cao có thể làm việc ổn định ở các mức áp suất lên tới 40 bar, 100 bar, thậm chí hơn 400 bar – tùy thuộc vào cấu trúc, vật liệu và tiêu chuẩn sản xuất của từng model.

A. Chi tiết thông số kỹ thuật van điện từ áp lực cao

B. Catalog van điện từ áp lực cao

Catalog van điện từ áp lực cao Round star.

II. Cấu tạo và nguyên lý hoạt động của van điện từ áp lực cao

A. Cấu tạo của van điện từ áp lực cao

Cấu tạo cơ bản của van điện từ áp lực cao vẫn tương tự như van điện từ thường, tuy nhiên, vật liệu và thiết kế của từng bộ phận đều được tối ưu để chịu được môi trường áp suất cao:

• Thân van: Làm từ đồng thau cao cấp, inox 304/316 hoặc thép không gỉ, độ dày lớn và chịu nhiệt tốt.
• Cuộn coil điện từ: Cuộn dây chống thấm nước, cách nhiệt cao, bọc epoxy hoặc chống cháy nổ.
• Lõi van (plunger): Chế tạo từ inox hoặc thép hợp kim, chịu lực nén và mài mòn tốt.
• Màng van hoặc đĩa van: Sử dụng vật liệu chịu áp như PTFE, FKM, EPDM chuyên dụng.
• Lò xo đàn hồi cao: Được thiết kế để đóng van ổn định dưới áp suất lớn.

Tùy vào từng hãng và dòng sản phẩm, van có thể được thiết kế dạng trực tiếp (direct acting) hoặc gián tiếp (pilot operated) để tối ưu hiệu suất ở các mức áp khác nhau.

B. Nguyên lý hoạt động của van điện từ áp lực cao

Van hoạt động theo nguyên lý điện từ, khi có dòng điện đi qua cuộn coil sinh ra từ trường tạo lực hút lõi sắt di chuyển, làm thay đổi trạng thái đóng/mở của van. Có hai nguyên lý chính:

- Van trực tiếp (Direct acting): Dùng lực điện từ để trực tiếp mở hoặc đóng dòng chảy. Loại này phù hợp cho dòng áp suất thấp hoặc trung bình, nhưng một số thiết kế cải tiến vẫn cho phép hoạt động tới 100 bar.

- Van gián tiếp (Pilot operated): Dùng áp lực lưu chất để hỗ trợ đóng/mở van. Khi cuộn coil hoạt động, nó mở một lối nhỏ để áp suất thay đổi, từ đó đĩa van chính mở ra. Loại này lý tưởng cho môi trường áp suất cao và lưu lượng lớn.

Dù hoạt động theo kiểu nào, các van điện từ áp lực cao đều được thiết kế để đóng kín và vận hành ổn định trong môi trường áp lực cao mà không bị rò rỉ hoặc kẹt van.

III. Các dòng van điện từ hơi nóng phổ biến trên thị trường hiện nay

1. Van điện từ áp lực cao ODE

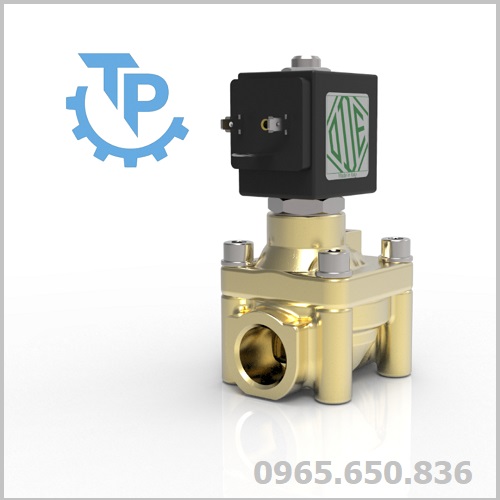

Van điện từ áp lực cao ODE.

2. Van điện từ áp lực cao Unid

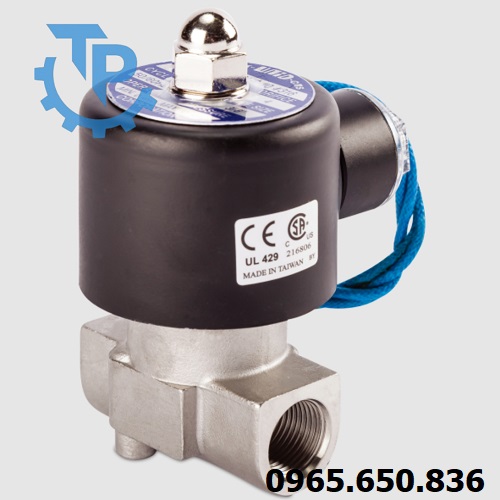

Van điện từ áp lực cao Unid.

3. Van điện từ áp lực cao TPC

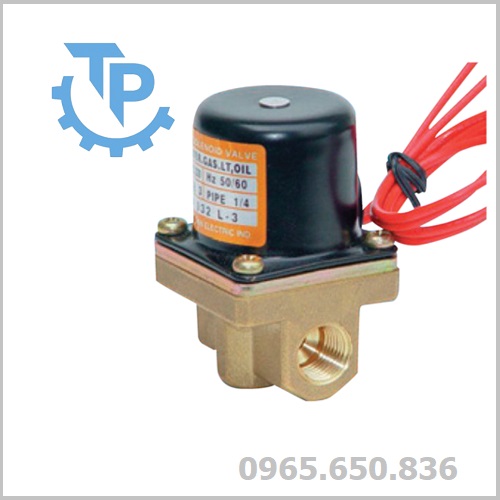

Van điện từ áp lực cao TPC.

4. Van điện từ áp lực cao Round star

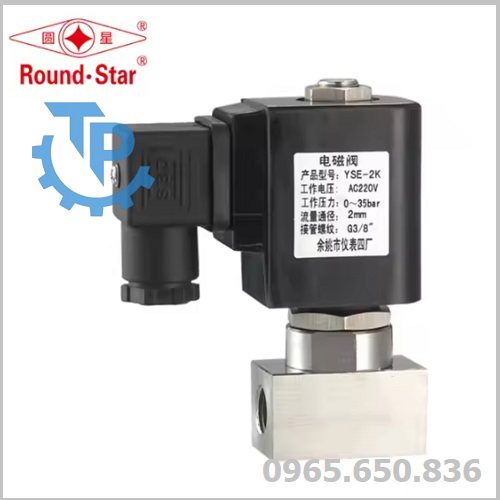

Van điện từ áp lực cao Round star.

5. Van điện từ áp lực cao Yaccor

Van điện từ áp lực cao Yaccor.

>>> Tìm hiểu thêm về các dòng sản phẩm khác tại đây: Van điện từ rũ bụi.

IV. Lý do cần sử dụng van điện từ áp lực cao trong hệ thống đường ống

- Khả năng làm việc trong điều kiện khắc nghiệt: Van được thiết kế đặc biệt để chịu được áp lực vượt ngưỡng tiêu chuẩn, từ đó đảm bảo hệ thống luôn hoạt động ổn định dù có sự thay đổi đột ngột về áp lực. Các ứng dụng công nghiệp nặng, khí nén cao áp, dầu thủy lực đều cần loại van này để duy trì an toàn hệ thống.

- Tăng tuổi thọ và giảm bảo trì: So với van thông thường, van điện từ áp lực cao được sản xuất từ vật liệu cao cấp, thiết kế tối ưu nên ít bị mài mòn, chịu nhiệt tốt và chống rò rỉ hiệu quả, kéo dài tuổi thọ sản phẩm và giảm tần suất bảo trì.

- Bảo vệ thiết bị và hệ thống: Việc sử dụng van không phù hợp áp suất có thể dẫn đến vỡ thân van, cháy coil, thậm chí ảnh hưởng toàn hệ thống. Van điện từ áp lực cao giúp bảo vệ các thiết bị đầu cuối như bơm, máy nén, bộ điều áp, cảm biến... khỏi tình trạng quá tải áp lực.

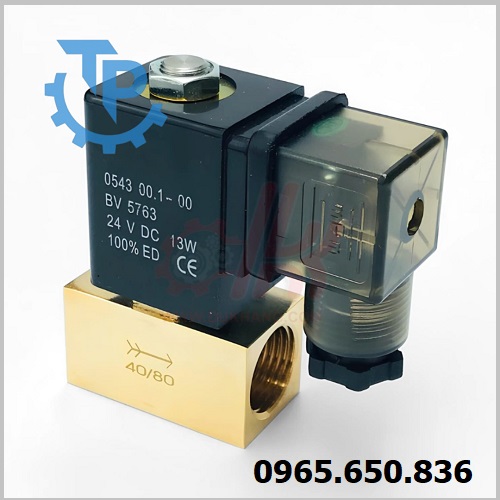

Van điện từ đồng áp lực cao.

V. Các tiêu chí khi lựa chọn van điện từ áp lực cao

Hiện nay trên thị trường có nhiều dòng van điện từ áp lực cao khác nhau, mỗi dòng van sẽ có những đặc điểm riêng phù hợp sử dụng trong các hệ thống mà môi trường lưu chất khác nhau. Vì vậy mà việc lựa chọn dòng van phù hợp với hệ thống là điều vô cùng quan trọng, dưới đây là 1 số điểm cần lưu ý khi lựa chọn dòng sản phẩm này:

VI. Giá van điện từ áp lực cao

Trong môi trường công nghiệp hiện đại, nơi mà áp suất, nhiệt độ và tính ổn định của hệ thống là yếu tố sống còn, việc lựa chọn một chiếc van điện từ áp lực cao chất lượng không chỉ là lựa chọn về sản phẩm, mà còn là quyết định về sự an toàn và hiệu quả lâu dài. Một van không đạt chuẩn có thể dẫn đến rò rỉ, sự cố hệ thống, hoặc tổn thất chi phí không nhỏ cho toàn bộ dây chuyền vận hành.

Thuận Phát Valve tự hào là một trong những nhà cung cấp van công nghiệp hàng đầu tại Việt Nam, với hơn 10 năm kinh nghiệm chuyên sâu trong ngành thiết bị đường ống và hệ thống van điều khiển tự động. Chúng tôi hiểu rằng mỗi hệ thống đều có những yêu cầu kỹ thuật riêng biệt – và đó chính là lý do đội ngũ kỹ thuật viên tại Thuận Phát luôn đồng hành cùng khách hàng từ khâu tư vấn sản phẩm, thiết kế giải pháp đến hỗ trợ lắp đặt và bảo trì vận hành.

Hiện tại, Thuận Phát Valve đang phân phối đa dạng các dòng van điện từ áp lực cao chính hãng, được nhập khẩu trực tiếp từ những thương hiệu uy tín hàng đầu như Uni-D, TPC, Round Star, ODE, Yaccor…, với khả năng chịu áp lực lên đến 100 – 400 bar, sử dụng tốt cho cả môi trường hơi nóng, dầu thủy lực, khí nén, hóa chất và các hệ thống có áp lực vượt ngưỡng thông thường.
