Van điều khiển điện là gì? - Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế
Hiện nay với sự phát triển của công nghiệp hóa và điện đại hóa, các dòng van điều khiển tự động bằng điện năng đã và đang thay thế dần các dòng van hoạt động cơ học trên thị trường. Hôm nay chúng ta cùng tìm hiểu về các dòng van điều khiển điện, tìm hiểu về cấu tạo, cách thức chúng hoạt động, các dòng van điều khiển điện nổi bật và các ứng dụng thực tế của chúng. Chi tiết tham khảo bài viết dưới đây:
Mục lục - Van điều khiển điện
- I. Van điều khiển điện là gì?
- II. Cấu tạo và nguyên lý hoạt động của van điều khiển điện
- III. Các dòng van điều khiển điện phổ biến trên thị trường hiện nay
- IV. Đánh giá ưu điểm và nhược điểm của van điều khiển điện
- V. Lý do nên sử dụng van điều khiển điện thay vì các dòng van cơ học
- VI. Ứng dụng thực tế của van điều khiển điện trong các hệ thống
- VII. Mua van điều khiển điện chính hãng, chất lượng hàng đầu Việt Nam tại Thuận Phát Valve
I. Van điều khiển điện là gì?
Van điều khiển điện là các dòng van bi, van bướm, van cổng, van cầu,… được thay thế bộ phận điều khiển cơ học như tay gạt, tay quay bằng bộ truyền động điện (Electric Control Valve) để điều khiển hoạt động đóng mở của van. Thiết kế này giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần tác động vật lý lên van như các dòng van điều khiển cơ học.
Điểm cốt lõi của van điều khiển điện là khả năng tự động hóa quá trình vận hành, giúp các doanh nghiệp tiết kiệm nhân lực, giảm thiểu sai sót do con người và đảm bảo an toàn trong môi trường làm việc nguy hiểm. Ngoài chức năng đóng, mở đơn thuần, van còn có thể hoạt động ở chế độ tuyến tính (Modulating), cho phép điều tiết lưu lượng theo từng tỷ lệ chính xác. Đây là ưu điểm vượt trội khiến van điều khiển điện ngày càng phổ biến trong nhiều lĩnh vực công nghiệp.

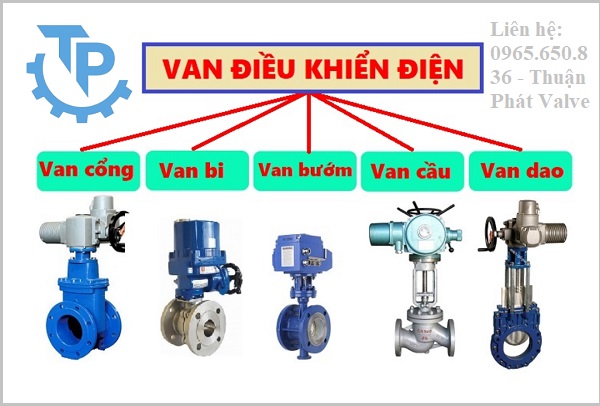

Van điều khiển điện.
Trong bối cảnh công nghiệp 4.0, khi các nhà máy tiến tới sản xuất thông minh, van điều khiển điện được coi là một mắt xích quan trọng trong hệ thống. Nhờ khả năng tích hợp dễ dàng với các nền tảng điều khiển tự động như PLC, DCS, SCADA hay IoT, van trở thành công cụ hỗ trợ doanh nghiệp giám sát, điều khiển và tối ưu toàn bộ dây chuyền sản xuất. Có thể nói, van điều khiển điện không chỉ là thiết bị kỹ thuật mà còn là giải pháp công nghệ cho các ngành công nghiệp hiện đại.
A. Đặc điểm nổi bật của van điều khiển điện
- Tự động hóa hoàn toàn: Van điều khiển điện được vận hành bằng tín hiệu điện, loại bỏ thao tác thủ công, giúp tăng độ chính xác, giảm nhân công và nâng cao hiệu suất cho toàn bộ hệ thống đường ống.
- Đa chế độ vận hành: Có thể hoạt động ở chế độ ON/OFF để đóng mở nhanh chóng hoặc tuyến tính (Modulating) để điều tiết lưu lượng chính xác, phù hợp cả nhu cầu cơ bản lẫn hệ thống phức tạp.
- Đa dạng chủng loại thân van: Van bi, van bướm, van cầu, van cổng… đều có thể tích hợp bộ truyền động điện, nhờ đó van điều khiển điện ứng dụng linh hoạt trong nhiều ngành công nghiệp khác nhau.
- Khả năng tích hợp hệ thống: Dễ dàng kết nối với PLC, DCS, SCADA hoặc IoT. Điều này cho phép giám sát và điều khiển từ xa, đáp ứng xu hướng tự động hóa trong công nghiệp 4.0.
- Vận hành ổn định, bền bỉ: Bộ truyền động điện thường có vỏ hợp kim nhôm, cấp bảo vệ IP67/IP68, chống bụi, chống nước, giúp van hoạt động lâu dài trong nhiều môi trường khắc nghiệt.
- Độ an toàn cao: Với khả năng điều khiển chính xác, van hạn chế sự cố rò rỉ lưu chất, đảm bảo an toàn cho người vận hành và bảo vệ thiết bị trong hệ thống.
II. Cấu tạo và nguyên lý hoạt động của van điều khiển điện
A. Cấu tạo cơ bản của van điều khiển điện
Van điều khiển điện thường gồm 2 bộ phận chính:
- Phần thân van cơ: Có thể là van bi, van bướm, van cầu, van cổng… được chế tạo từ các vật liệu như inox, gang, thép carbon hoặc nhựa. Thân van đảm nhận việc tiếp xúc trực tiếp với lưu chất, chịu áp lực và nhiệt độ trong hệ thống.
- Bộ truyền động điện (Electric Actuator): Vỏ hợp kim nhôm sơn tĩnh điện, đạt chuẩn chống bụi – nước IP67/IP68. Bên trong gồm motor điện, hộp số, công tắc hành trình và bảng mạch điều khiển. Actuator có thể vận hành ở chế độ ON/OFF hoặc tuyến tính (Modulating), nhận tín hiệu 4–20mA, 0–10V.
B. Nguyên lý hoạt động van điều khiển điện
- Dạng ON/OFF: Khi nhận tín hiệu cấp điện, motor xoay trục van 90°, đóng hoặc mở hoàn toàn dòng chảy. Phù hợp với các hệ thống cần thao tác nhanh, dứt khoát.
- Dạng tuyến tính: Motor điều chỉnh góc mở theo tín hiệu điện (4–20mA, 0–10V), cho phép điều tiết lưu lượng từ 0–100%. Phù hợp hệ thống HVAC, xử lý nước, hóa chất… cần kiểm soát chính xác.
III. Các dòng van điều khiển điện phổ biến trên thị trường hiện nay
Van điều khiển điện là dòng van phổ biến được ứng dụng rất rộng dãi trên thị trường hiện nay, với sự kết hợp độc đáo giữa các phần thân van cơ học và bộ điều khiển điện, đem lại sự đa dạng về chủng loại cho dòng van này. Dưới đây là 4 dòng van điều khiển điện phổ biến nhất trên thị trường hiện nay:

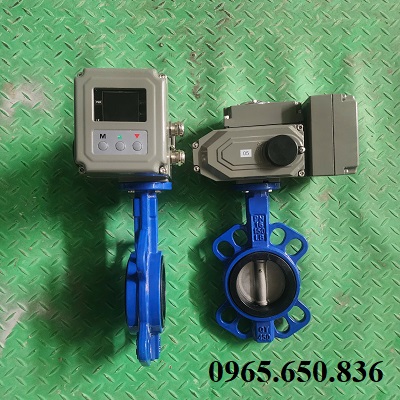

1. Van bướm điều khiển điện
Van bướm điều khiển điện có tên tiếng anh là (electric control butterfly valve), đây là dòng van kết hợp giữa thân van bướm cơ và bộ điều khiển điện. Với thiết kế thân van có đĩa van tạo hình dạng cánh bướm, đêm lại khả năng đóng mở linh hoạt, đĩa van dạng cánh bướm nằm bên trong dòng chảy .
Dòng van này có dãi kích thước rộng từ DN40 đến DN1200 được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay.
 | Thông số kỹ thuật
|
Các dòng van bướm điều khiển điện phổ biến trên thị trường hiện nay
- Van bướm inox điều khiển điện
- Van bướm gang điều khiển điện
- Van bướm nhựa điều khiển điện
- Van bướm điều khiển điện ON OFF
- Van bướm điều khiển điện tuyến tính
- Van bướm điều khiển điện 24V
- Van bướm điều khiển điện 220V
- Van bướm điều khiển điện Yaccor
- Van bướm điều khiển điện Kitz
- Van bướm điều khiển điện Samwoo
- Van bướm điều khiển điện KST
>>> Tìm hiểu thêm chi tiết về dòng sản phẩm này tại đây: Van bướm điều khiển điện. <<<

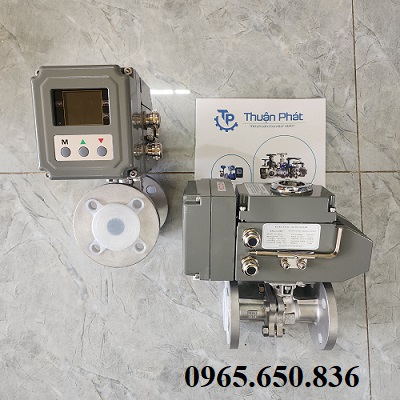

2. Van bi điều khiển điện
Van bi điều khiển điện hay còn được gọi với tên tiếng anh Electric control ball valve, đây là sự kết hợp giữa bộ điều khiển điện và dòng van bi cơ. Thiết kế thân van bi cơ với đĩa van dạng hình cầu được khoét lỗ xuyên tâm bằng với kích thước đường ống để lưu chất có thể di chuyển qua van với lưu lượng lớn nhất.
Dạng thiết kế van bi cơ này đem lại khả năng điều khiển dòng chảy linh hoạt hơn nhiều so với các dòng van công nghiệp khác, hạn chế được hiện tượng giảm thiểu tốc độ và lưu lượng của dòng chảy. Ngoài ra đĩa van dạng hình cầu cũng giúp van có khả năng hạn chế các hiện tượng búa nước khí van đóng, rất được ưu chuộng sử dụng để điều tiết lưu lượng dòng chảy.
 | Thông số kỹ thuật
|
Các dòng van bi điều khiển điện hàng đầu thị trường hiện nay:
- Van bi inox điều khiển điện
- Van bi gang điều khiển điện
- Van bi nhựa điều khiển điện
- Van bi nối ren điều khiển điện
- Van bi mặt bích điều khiển điện
- Van bi 3 ngã điều khiển điện
- Van bi điều khiển điện Yaccor
- Van bi Kitz điều khiển điện
- Van bi điều khiển điện SW
- Van bi điều khiển điện nhiệt độ cao
- Van bi điều khiển điện hóa chất
- Van bi điều khiển điện áp suất cao
>>> Tìm hiểu thêm chi tiết về dòng sản phẩm này tại đây: Van bi điều khiển điện. <<<

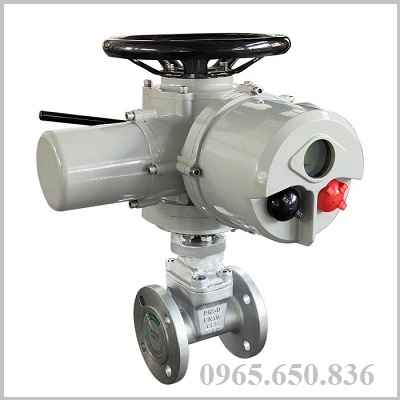

3. Van cổng điều khiển điện
Van cổng điều khiển điện (electric control gate valve) đây là sự kết hợp giữa van cổng và bộ điều khiển tự động bằng điện năng, là thiết bị công nghiệp chuyên sử dụng trong các hệ thống công nghiệp nặng. Với thiết kế van cơ có đĩa van dạng cánh của có thể nâng lên và hạ xuống để điều khiển dòng lưu chất trong đường ống.
Thiết kế đĩa van dạng cánh cửa này giúp hạn chế tối đa tác động của đĩa van lên dòng chảy khi van mở, giúp dòng chảy đi qua van mà không làm ảnh hưởng đến tốc độ và lưu lượng của dòng chảy lưu chất.
 | Thông số kỹ thuật
|
Các dòng van cổng điều khiển điện hàng đầu thị trường hiện nay:
- Van cổng gang điều khiển điện
- Van cổng thép điều khiển điện
- Van cổng inox điều khiển điện
- Van cổng điều khiển điện PN16
- Van cổng điều khiển điện JIS10k
- Van cổng Malaysia điều khiển điện
- Van cổng Hàn Quốc điều khiển điện
- Van cổng Nhật Bản điều khiển điện
- Van cổng Trung Quốc điều khiển điện
- Van cổng Canada điều khiển điện
>>> Tìm hiểu thêm chi tiết về dòng sản phẩm này tại đây: Van cổng <<<

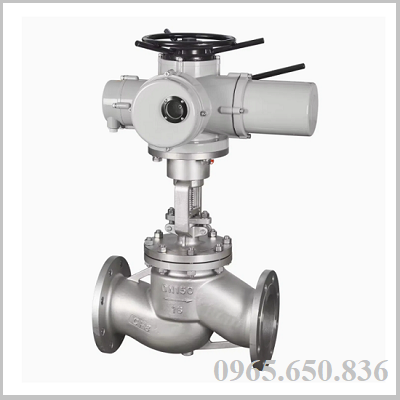

3. Van cầu điều khiển điện
Van cầu điều khiển điện (electric control globe valve) đây là dòng van nổi bật được ứng dụng trong các hệ thống có yêu cầu cao trong quá trình điều tiết lưu lượng dòng chảy. Với thiết kế phần van cơ là van cầu, đĩa van vó thiết kế dạng hình nón nằm nganh kết hợp với kế van để điều khiển dòng chảy lưu chất di chuyển qua van.
Thiết kế thân van cầu giúp dòng van này có khả năng điều tiết lưu lượng dòng chảy 1 cách chính xác nhất, đặc biệt thiết kế ghế van và đĩa van tạo ra 1 khoang nông cho dòng chảy giúp hạn chế tối đa các hiện tượng búa nước trong đường ống, từ đó giúp bảo vệ đĩa van tăng tuổi thọ sử dụng cho van.
 | Thông số kỹ thuật
|
Các dòng van cầu điều khiển điện phổ biến trên thị trường hiện nay:
- Van cầu gang điều khiển điện
- Van cầu inox điều khiển điện
- Van cầu thép điều khiển điện
- Van cầu nối ren điều khiển điện
- Van cầu mặt bích điều khiển điện
- Van cầu bầu điều khiển điện
- Van cầu yên ngựa điều khiển điện
>>> Tìm hiểu thêm chi tiết về dòng sản phẩm này tại đây: Van cầu hơi nóng <<<
IV. Đánh giá ưu điểm và nhược điểm của van điều khiển điện
| Ưu điểm | Nhược điểm |
|---|---|
|
|
V. Lý do nên sử dụng van điều khiển điện thay vì các dòng van cơ học
Van điều khiển điện đang dần trở thành hiện tượng nổi bật trong các hệ thống công nghiệp hiện nay, với sự linh hoạt trong điều khiển. Vậy dòng van này có đặc điểm nào nổi trội hơn các dòng van cơ học mà chúng lại có thể trở thành sự thay thế cho các dòng van cơ học. Dưới đây là bảng so sánh van điều khiển điện và các dòng van cơ học, các bạn tham khảo qua để biết thêm lý thực tế này.
| Tiêu chí | Van điều khiển điện | Van cơ học (tay gạt, tay quay) |
|---|---|---|
| Cách vận hành | - Tự động hóa, nhận tín hiệu điện, điều khiển từ xa dễ dàng. | - Phải thao tác thủ công, phụ thuộc vào con người. |
| Độ chính xác | - Có thể điều chỉnh ON/OFF hoặc tuyến tính, kiểm soát lưu lượng chính xác. | - Chỉ đóng/mở cơ bản, khó kiểm soát lưu lượng chính xác. |
| Tốc độ & độ ổn định | - Đóng mở ổn định, ít rung lắc, phù hợp hệ thống tự động hóa. | - Tốc độ phụ thuộc người vận hành, không ổn định khi cần thao tác nhanh. |
| An toàn vận hành | - Giảm can thiệp trực tiếp, an toàn trong môi trường độc hại, áp lực cao. | - Người vận hành phải tiếp xúc trực tiếp, tiềm ẩn nhiều rủi ro. |
| Tích hợp hệ thống | - Dễ dàng kết nối PLC, SCADA, IoT, phục vụ công nghiệp 4.0. | - Không thể tích hợp, chỉ phù hợp hệ thống thủ công. |
| Nhân công & chi phí dài hạn | - Tiết kiệm nhân lực, giảm chi phí vận hành, tăng năng suất. | - Cần nhiều nhân công thao tác, chi phí dài hạn cao hơn. |
| Đa dạng ứng dụng | - Phù hợp hầu hết ngành công nghiệp: nước, khí, hóa chất, thực phẩm, năng lượng. | - Chủ yếu dùng cho hệ thống nhỏ, đơn giản, ít yêu cầu kỹ thuật. |
| Đầu tư ban đầu | - Chi phí đầu tư cao hơn, nhưng hiệu quả lâu dài. | - Giá rẻ hơn, nhưng tốn chi phí nhân lực và khó tự động hóa. |
- Các trường hợp nên sử dụng van điều khiển điện
- Các hệ thống đường ống tự động hóa.
- Các hệ thống có yêu cầu cao về điều chỉnh góc độ mở chính xác.
- Các hệ thống ngầm, hệ thống trên con con người khó tiếp cận.
- Các hệ thống áp suất cao, nhiệt độ cao, môi trường dễ gây cháy nổ.
- Các hệ thống có yêu cầu kiểm soát lưu lượng dòng chảy chính xác.
- Các trường hợp nên sử dụng van cơ học
- Các hệ thống đường ống nước gia đình, nước sinh hoạt.
- Các hệ thống nước tưới tiêu sân vườn, hệ thống nước chăn nuôi.
- Các hệ thống đường ống đơn giản, kiểm soát mặt đất.
- Các hệ thống đường ống không có yêu cầu quá cao về kỹ thuật, thông số và các chi tiết khác.
VI. Ứng dụng thực tế của van điều khiển điện trong các hệ thống
- Hệ thống cấp thoát nước: Van điều khiển điện được sử dụng để đóng mở và điều tiết dòng chảy trong các nhà máy xử lý nước sạch, nước thải và hệ thống trạm bơm. Nhờ khả năng vận hành tự động, chúng đảm bảo lưu lượng ổn định và tiết kiệm nhân công.
- Hệ thống HVAC (Điều hòa – Thông gió – Sưởi): Trong các tòa nhà cao tầng và khu công nghiệp, van điều khiển điện điều tiết lưu lượng nước lạnh, nước nóng và khí, giúp cân bằng nhiệt độ, tối ưu hiệu suất và tiết kiệm năng lượng cho toàn bộ hệ thống.
- Ngành hóa chất và dầu khí: Nhờ khả năng chịu được áp suất, nhiệt độ cao và chống ăn mòn, van điều khiển điện thường được ứng dụng trong các đường ống dẫn dung môi, hóa chất hoặc khí đốt, nơi yêu cầu độ an toàn và độ kín khít tuyệt đối.
- Ngành thực phẩm và dược phẩm: Van inox vi sinh điều khiển điện đáp ứng tiêu chuẩn vệ sinh quốc tế, dễ vệ sinh CIP/SIP. Chúng được ứng dụng trong các dây chuyền sản xuất bia, nước giải khát, sữa và thuốc, đảm bảo an toàn thực phẩm và dược phẩm.
- Ngành năng lượng và điện lực: Van điều khiển điện được lắp đặt trong các hệ thống làm mát tua-bin, lò hơi, nhà máy nhiệt điện, thủy điện. Nhờ điều tiết chính xác, chúng giúp duy trì hiệu suất và bảo vệ các thiết bị trọng điểm.
- Hệ thống tự động hóa công nghiệp: Khi kết hợp với PLC, SCADA hoặc IoT, van điều khiển điện trở thành một phần quan trọng của dây chuyền sản xuất thông minh, giúp quản lý lưu lượng từ xa, giám sát trạng thái và tăng tính tự động hóa toàn diện.

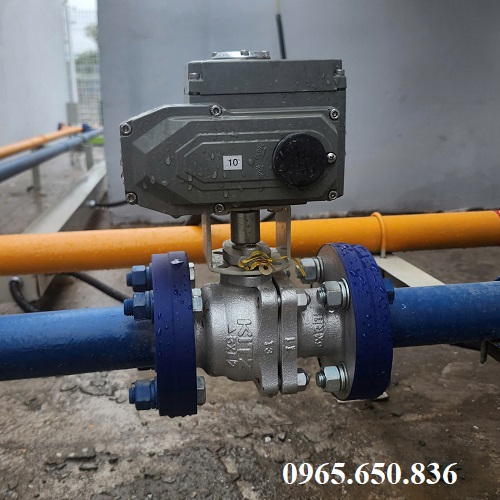

Ứng dụng van điều khiển điện.
VII. Mua van điều khiển điện chính hãng, chất lượng hàng đầu Việt Nam tại Thuận Phát Valve
Van điều khiển điện là giải pháp quan trọng trong các hệ thống đường ống hiện đại, mang lại khả năng điều khiển chính xác, tự động hóa toàn diện và an toàn cao. Nhờ đa dạng về chủng loại, vật liệu và chế độ vận hành, thiết bị này có thể đáp ứng nhiều lĩnh vực công nghiệp từ xử lý nước, HVAC, dầu khí, hóa chất cho đến thực phẩm, dược phẩm và năng lượng. Có thể nói, van điều khiển điện chính là bước tiến tất yếu trong xu hướng công nghiệp 4.0.
Tại Việt Nam, Thuận Phát Valve không chỉ được biết đến là nhà cung cấp van điều khiển điện hàng đầu, mà còn là đối tác tin cậy của hàng nghìn doanh nghiệp trong nhiều lĩnh vực công nghiệp. Công ty chuyên nhập khẩu và phân phối trực tiếp các dòng van điều khiển điện chính hãng đến từ Nhật Bản, Hàn Quốc, Đài Loan và châu Âu, đảm bảo chất lượng cao và tiêu chuẩn quốc tế.
Điểm mạnh lớn nhất của Thuận Phát Valve là hệ thống kho hàng quy mô lớn, luôn sẵn sàng nhiều model và kích thước, đáp ứng nhanh chóng mọi nhu cầu của khách hàng, từ dự án nhỏ đến công trình công nghiệp trọng điểm. Tất cả sản phẩm đều đi kèm chứng chỉ CO-CQ đầy đủ, tài liệu kỹ thuật rõ ràng, giúp khách hàng an tâm tuyệt đối về nguồn gốc và chất lượng.
Với phương châm chất lượng, uy tín, đồng hành cùng khách hàng, Thuận Phát Valve đã, đang và sẽ tiếp tục là địa chỉ đáng tin cậy cho các doanh nghiệp, nhà thầu và đối tác trong việc tìm kiếm các giải pháp van công nghiệp chất lượng cao. Quý khách hàng quan tâm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vân và báo giá chính xác nhất cho sản phẩm.
