Van bi thép
Tên sản phẩm: Van bi thép
Giá: 0 ₫
Thông số sản phẩm
| Kích thước:0 | DN15 - DN300. |
| Chất liệu: | Thép WCB. |
| Áp suất: | Max PN60. |
| Nhiệt độ: | Max 400 độ C. |
| Điều khiển: | Tay gạt, tay quay, điện, khí nén. |
| Kết nối: | Kết nối ren, kết nối mặt bích. |
| Điện áp: | 24V, 220V, 380V. |
| Khí nén: | 3 - 8bar. |
| Bảo hành: | 12 tháng. |
Lượt xem 6826
Đánh giá 1 lượt đánh giá
Mục lục van bi thép
I. Giới thiệu chung - Van bi thép là gì ?
Van bi thép là dòng van bi được sản xuất nhằm mục đích sử dụng trong các hệ thống đường ống nhiệt độ cao, dòng van này được làm từ chất liệu thép cao cấp có khả năng chịu nhiệt lên tới 400 độ C. Thường được sử dụng trong các hệ thống nước nóng, dầu nóng, hơi nóng, khí,...
Cũng như các dòng van bi khác, van bi thép cũng được sản xuất với nhiều dạng điều khiển khác nhau từ điều khiển cơ học tay gạt, tay quay đến các dạng điều khiển tự động hiện đại như điều khiển điện hoặc điều khiển khí nén. Dòng van này cũng có dãi kích thước rất đa dạng từ DN15 - DN300 phù hợp lắp đặt trên mọi kích thước đường ống công nghiệp hiện nay.

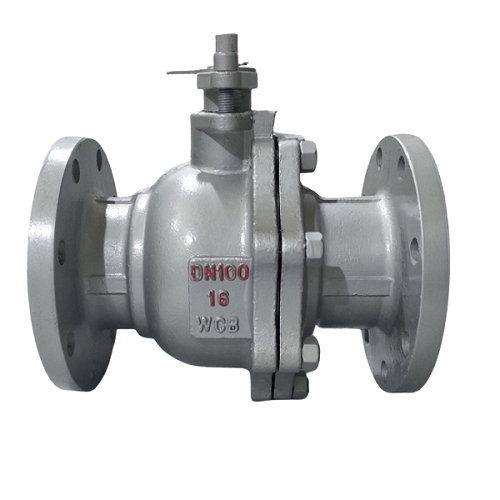

Van bi thép.
Van bi thép được nhập khẩu từ các nước có nền công nghiệp hiện đại hàng đầu thế giới hiện nay như Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, EU, G7,...Đảm bảo được chất lượng, khả năng hoạt động ổn định, tạo được độ tin cậy cao cho người sử dụng.
1.1. Thông số kỹ thuật van bi thép
- Dạng van: Van bi thép ( Steel ball valve ).
- Kích thước: DN15 - DN300.
- Chất liệu thân van: Thép, thép WCB.
- Chất liệu bi van: Inox 304, inox 316.
- Gioăng làm kín: Teflon, PTFE, EPDM.
- Áp suất làm việc: PN10, PN16,...PN40, PN60.
- Nhiệt độ làm việc: Tối đa 400 độ C.
- Dạng kết nối: Kết nôi ren, kết nối mặt bích, kết nối hàn.
- Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
- Dạng đóng, mở: ON/OFF, tuyến tính.
- Môi trường hoạt động: Dung dịch chất lỏng, nước nóng, dầu nóng, hơi nóng, khí, hóa chất.
- Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, EU, G7,...
- Đơn vị cung cấp: Thuận Phát Valve.
- Bảo hành: 12 tháng.
- Tình trạng hàng: Hàng có sẳn với đầy đủ số lượng kích thước.
1.2. Đặc điểm nổi bật của van bi thép
Van bi thép là dòng van rất được tin tưởng sử dụng trong các hệ thống có nhiệt độ cao, bởi dòng van này được làm từ chất liệu thép đặc biệt có khả năng chịu nhiệt độ rất tốt. Ngoài ra van bi cũng là dòng van có thiết kế đặc biệt rất được ưu chuộng sử dụng trong các hệ thống đường ống hiện nay, một số đặc điểm nổi bật của dòng van này có thể kể đến như:
- Van được làm từ chất liệu thép WCB có độ bền cơ học cao, khả năng chịu áp lực tốt, đặc biệt có khả năng chịu nhiệt độ cao, nhiệt độ tối đa có thể chịu lên tới 400 độ C.
- Van có thiết kế bi van hình cầu, giúp tăng khả năng hoạt động của van, đặc biệt thiết kế bi van hình tròn giúp quá trình đóng, mở của van ít ảnh hưởng đến hoạt động của dòng chảy lưu chất.
- Van có thiết kế nhỏ gọn, thuận tiện lắp đặt và tháo rỡ. Có thể lắp đặt van ở mọi vị trí trên hệ thống, không chiếm quá nhiều không gian khi sử dụng.
- Thiết kế bi van dạng hình cầu giúp van có khả năng điều tiết dòng chảy tốt hơn nhiều do với các dòng van có cùng chức năng khác như van bướm, van cổng.
II. Cấu tạo, nguyên lý hoạt động và ứng dụng cụ thể của van bi thép
3.1. Cấu tạo của van bi thép
Cũng tương tự như các dòng van bi được làm từ chất liệu khác, van bi thép cũng được cấu tạo từ 5 bộ phận chính. Các bộ phận của dòng van này được kết kết với nhau thông qua các mỗi hàm kết nối hoặc bulong và đai ốc. Cụ thể cấu tạo của dòng van này như sau:
Thân van: Được làm từ thép WCB có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Thân van là bộ phận chính kết nối các bộ phận khác của van và kết nối van với hệ thống đường ống bằng ren hoặc kết nối mặt bích.
Trục van: Là bộ phận chịu áp chính của van khi van hoạt động, bộ phận này thường được làm từ các chất liệu có độ cứng cao dạng hình trụ dài nối trực tiếp với bi van. Trục van có nhiệm vụ truyền chuyển động điều khiển của bộ phận điều khiển đến bi van, để điều khiển hoạt động của bi van.
Bi van: Có dạng hình cầu được đục lỗ xuyên tâm bằng với kích thước đường ống hệ thống, bi van thường được làm từ các chất liệu có khả năng chống oxy hóa cao như inox 304, 316. Bi van được ví như cánh cửa có thể dòng hoặc mở cho dòng chảy lưu chất lưu thông qua van.
Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao, đặt ở giữa các điểm nối của các bộ phận. Gioăng làm kín có nhiệm vụ giúp van đảm bảo được độ kín trong quá trình van đóng hoặc ngưng hoạt động.
Bộ phận điều khiển: Van bi thép có nhiều dạng điều khiển khác nhau từ các dạng điều khiển cơ học như tay gạt, tay quay đến các dạng điều khiển tự động như điều khiển điện và điều khiển khí nén. Tùy theo nhu cầu sử dụng của hệ thống mà lựa chọn dạng điều khiển phù hợp nhất.

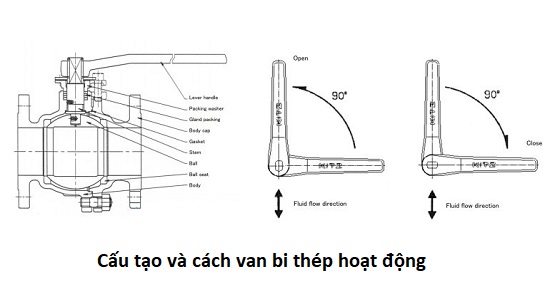

Cấu tạo và cách hoạt động của van bi thép tay gạt.
3.2. Nguyên lý hoạt động
Van bi thép hoạt động hoàn toàn dựa vào chuyển động xoay từ góc 0 độ đến góc 90 độ của bi van, tùy theo từng dạng điều khiển mà cách điều khiển hoạt động của van cũng khác nhau. Tuy nhiên dù ở dạng điều khiển nào thì nguyên lý hoạt động của van đều dựa vào việc tác động lực khiến trục van di chuyển, bi van được gắn liền với trục van cũng sẽ di chuyển theo.
Cụ thể, khi van đang ở trạng thái đồng, người sử dụng muốn mở van cần tác động lực lên trục van , khiến trục van xoay góc 90 độ. Lúc này bi van được gắn liền với trục van sẽ quay theo và khiển lỗ được đục trên bi van nằm trên cùng 1 đường thẳng với dòng chảy và cho dòng chảy lưu chất đi qua van.
Khi muốn đóng van người sử dụng cần tác động lực để trục van quay ngược lại từ góc 90 độ về góc 0 độ. Lúc này lỗ được đục trên bi van sẽ nằm vuông góc với dòng chảy, phần nguyên trên bi van sẽ che kín dòng chảy và ngăn không cho dòng chảy di chuyển qua van.
3.3. Ứng dụng của van bi thép trong các hệ thống đường ống
Van bi thép là dòng van rất được tin tưởng sử dụng hiện nay, dòng van này có nhiều đặc điểm vượt trội giúp người sử dụng có thể điều khiển dòng chảy lưu chất 1 cách linh hoạt và ổn định nhất. Cụ thể dòng van này được ứng dụng trong 1 số hệ thống đường ống sau:
- Ứng dụng trong các hệ thống đường ống dẫn nước thải, các hệ thống xử lý nước thải sinh hoạt, nước thải sản xuất công nghiệp.
- Ứng dụng trong các hệ thống lò hơi, nồi hơi, các hệ thống lưu chất có nhiệt độ cao.
- Ứng dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt thành phố, khu đô thị, nhà máy sản xuất, khu công nghiệp,...
- Ứng dụng trong các hệ thống sản xuất công nghiệp, hệ thống sản xuất thực phẩm, đồ uống, thiết bị y tế,...

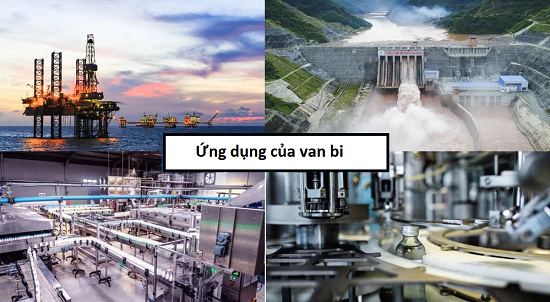

Các hệ thống sử dụng van bi thép.
III. Các dòng van bi thép phổ biến trên thị trường hiện nay

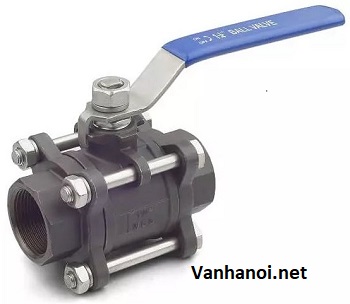

3.1. Van bi thép nối ren
 |
|

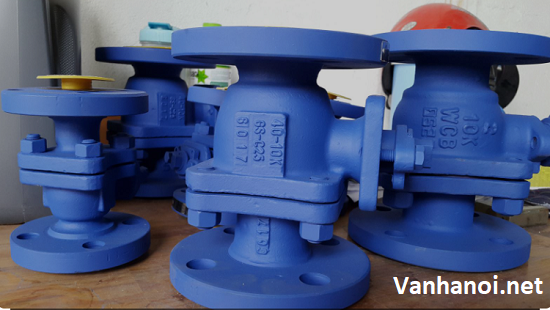

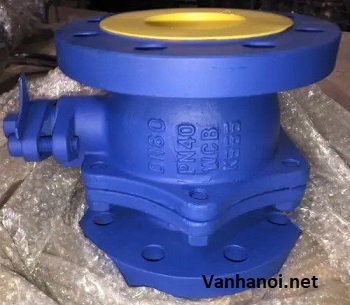

3.2. Van bi thép mặt bích
 |
|

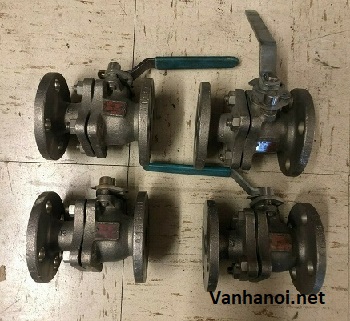

3.3. Van bi thép tay gạt
 |
|

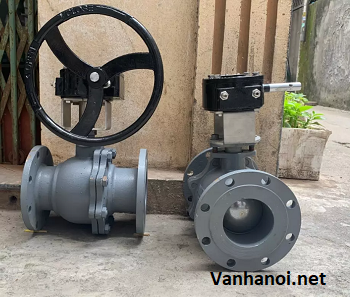

3.4. Van bi thép tay quay
 |
|

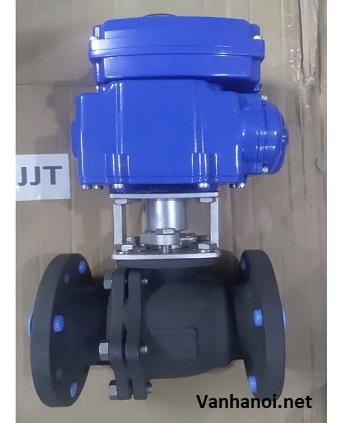

3.5. Van bi thép điều khiển điện
 |
|

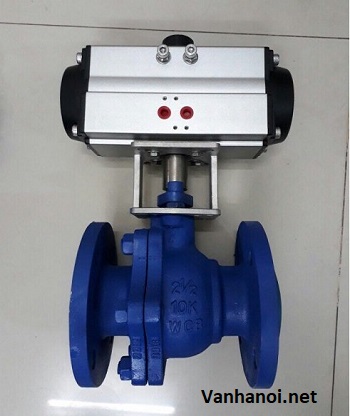

3.6. Van bi thép điều khiển khí nén
 |
|
3.7 Một số dòng van bi thép khác
- Van bi thép Đài Loan
- Van bi thép Trung Quốc
- Van bi thép Hàn Quốc
- Van bi thép Nhật Bảo
- Van bi thép Malaysia
IV. Địa điểm bán van bi thép hàng đầu hiện nay
Quý khách hàng đang quan tâm sản phẩm mà chưa thể tìm được đơn vị cung cấp uy tín, chất lượng và giá cả hợp lý thì hãy liên hệ trực tiếp với Thuận Phát Valve chúng tôi. Thuận Phát Valve chúng tôi là đơn vị chuyên cung cấp các dòng van công nghiệp hàng đầu thị trường hiện nay.
Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các nước có ngành công nghiệp phát triển hàng đầu hiện nay như Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, EU, G7,... Là đơn vị nhập khẩu trực tiếp nên quý khách hàng có thể yên tâm về giá cả chúng tôi.
Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua các kênh thông tin liên lạc đã được chúng tôi gin trên góc màn hình, để được nhận tư vấn và báo giá chính xác nhất của sản phẩm.
Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết !
