Xy lanh khí nén SC vuông

I. Tìm hiểu chung – Xy lanh khí nén SC vuông là gì?

Xy lanh khí nén SC vuông là dòng xy lanh tiêu chuẩn được thiết kế với thân dạng vuông và sử dụng phổ biến trong các hệ thống khí nén công nghiệp. Đây là loại xy lanh hoạt động theo nguyên lý khí nén tác động kép, giúp tạo ra chuyển động tịnh tiến để đẩy hoặc kéo cơ cấu làm việc. Nhờ thiết kế chắc chắn, dễ lắp đặt và khả năng làm việc ổn định, dòng SC được xem là lựa chọn cơ bản và thông dụng nhất trong các hệ thống tự động hiện nay.

Trong thực tế, xy lanh SC không chỉ đơn thuần là dòng giá phổ thông mà còn được coi là tiêu chuẩn chung trong ngành khí nén. Hầu hết các nhà máy, dây chuyền sản xuất và máy móc tự động đều sử dụng dòng xy lanh này do dễ thay thế, dễ bảo trì và có sẵn nhiều kích thước. Chính vì vậy, SC gần như trở thành lựa chọn mặc định trong khoảng 70–80% các ứng dụng khí nén hiện nay.

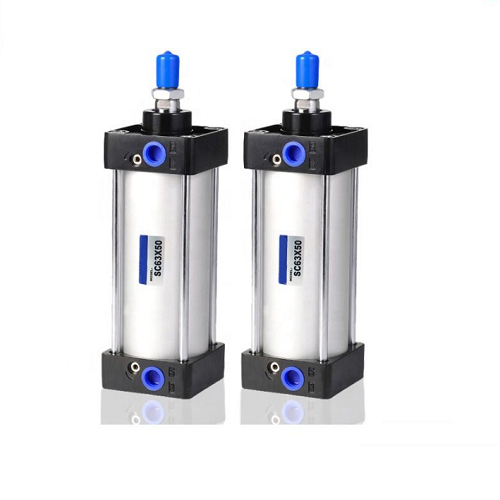

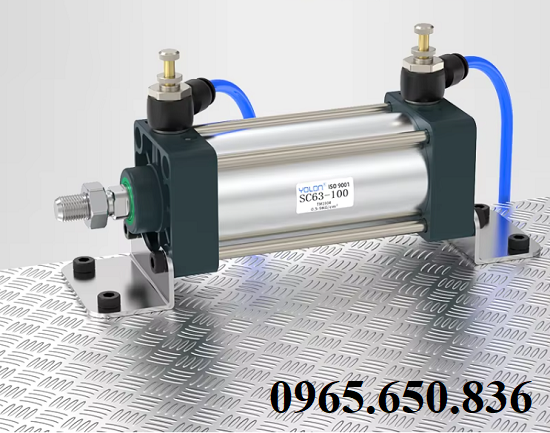

Xy lanh vuông khí nén SC.

Các model phổ biến của xy lanh SC vuông bao gồm SC32, SC40, SC50, SC63, SC80 và SC100, tương ứng với đường kính piston từ 32mm đến 100mm. Mỗi kích thước sẽ cho lực đẩy khác nhau, phù hợp với từng nhu cầu sử dụng từ nhẹ đến nặng. Việc lựa chọn đúng model không chỉ giúp đảm bảo lực làm việc mà còn ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của toàn bộ hệ thống.

II. Chi tiết thông số kỹ thuật xy lanh khí nén SC vuông

Xy lanh khí nén SC vuông được sản xuất theo tiêu chuẩn phổ biến trong ngành khí nén, với nhiều kích thước từ SC32 đến SC100 nhằm đáp ứng đa dạng nhu cầu sử dụng. Mỗi model sẽ có sự khác nhau về lực đẩy, kích thước và khả năng làm việc, tuy nhiên vẫn tuân theo một khung thông số chung để dễ dàng lựa chọn và thay thế.

• Tên sản phẩm: Xi lanh khí nén SC vuông.
• Model: gồm SC32, SC40, SC50, SC63, SC80 và SC100.
• Đường kính piston: Từ Φ32mm – Φ100mm.
• Hành trình: Từ 25mm – 1000mm.
• Áp suất hoạt động: Từ 0.1 – 0.9 Mpa.
• Áp suất tối đa: Lên đến 1.35 Mpa.
• Tốc độ: Từ 30 – 800 mm/s.
• Nhiệt độ hoạt động: Từ -5°C ~ 70°C.
• Sử dụng cho: Khí nén.
• Kiểu tác động: Tác động kép.
• Xuất xứ: Trung quốc.
• Tình trạng: Mới 100%.
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành từ 6 – 12 tháng.

Bảng thông số xy lanh khí nén SC vuông

III. Cấu tạo và nguyên lý hoạt động của xy lanh khí nén SC vuông

Xy lanh khí nén SC vuông là dòng thiết bị tiêu chuẩn trong hệ thống khí nén, được thiết kế tối ưu để tạo ra chuyển động tịnh tiến ổn định và chính xác. Để hiểu rõ cách thiết bị hoạt động, cần nắm được cả cấu tạo bên trong và nguyên lý vận hành của dòng xy lanh này.

A. Cấu tạo của xy lanh khí nén SC vuông

Xy lanh khí nén SC vuông được thiết kế theo tiêu chuẩn công nghiệp với cấu trúc chắc chắn, tối ưu cho khả năng làm việc liên tục và ổn định. Mỗi bộ phận trong xy lanh đều đảm nhận một chức năng riêng, phối hợp với nhau để tạo ra chuyển động chính xác, giảm hao mòn và nâng cao tuổi thọ thiết bị trong quá trình vận hành. Các bộ phận chính của xy lanh SC vuông:

- Thân xy lanh: Thường được chế tạo từ hợp kim nhôm chất lượng cao, giúp giảm trọng lượng nhưng vẫn đảm bảo độ cứng và khả năng chịu lực tốt. Thiết kế dạng vuông giúp dễ dàng lắp đặt, tăng độ ổn định và hạn chế rung lắc khi làm việc.

- Piston và ty piston: Piston là bộ phận chuyển động bên trong, nhận lực từ khí nén để tạo chuyển động tịnh tiến. Ty piston được làm từ thép mạ crom hoặc inox, có độ cứng cao, chống ăn mòn và đảm bảo truyền lực hiệu quả trong suốt quá trình hoạt động.

- Nắp trước và nắp sau: Hai đầu của xy lanh được bịt kín bằng nắp trước và nắp sau, giúp cố định piston và bảo vệ các chi tiết bên trong. Các nắp này thường được làm từ hợp kim nhôm hoặc gang, có khả năng chịu áp lực và va đập tốt.

- Phớt làm kín: Hệ thống phớt được làm từ vật liệu cao su như NBR hoặc Viton, giúp đảm bảo độ kín khí, ngăn rò rỉ và duy trì áp suất ổn định. Đồng thời, phớt còn giúp giảm ma sát, tăng tuổi thọ cho piston và thành xy lanh.

- Cổng cấp và xả khí: Xy lanh được trang bị các cổng khí vào và ra, sử dụng ren tiêu chuẩn như PT, NPT hoặc G để kết nối với van điện từ. Đây là vị trí điều khiển dòng khí nén, quyết định hướng di chuyển của piston.

- Thanh từ (tùy chọn): Một số dòng xy lanh SC được tích hợp thanh từ bên trong piston, cho phép kết hợp với cảm biến từ để giám sát vị trí piston, phục vụ các hệ thống tự động hóa yêu cầu độ chính xác cao.

- Bộ đệm giảm chấn: Được tích hợp tại hai đầu hành trình, giúp giảm va đập khi piston di chuyển đến cuối hành trình, hạn chế tiếng ồn và tăng độ bền cho toàn bộ thiết bị.

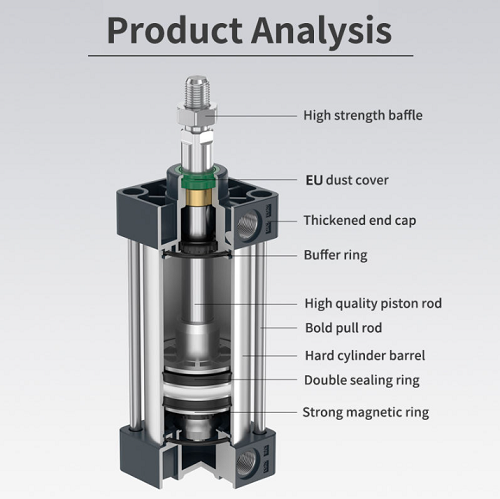

Cấu tạo xy lanh khí nén SC vuông.

B. Nguyên lý hoạt động của xy lanh SC vuông

Xy lanh SC vuông hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để tạo ra chuyển động cơ học:

>>> Khi khí nén được cấp vào một phía của xy lanh thông qua cổng khí, áp suất sẽ tác động lên piston, đẩy piston di chuyển về phía đối diện. Đồng thời, lượng khí ở phía còn lại sẽ được xả ra ngoài thông qua cổng xả. Quá trình này tạo ra chuyển động tịnh tiến, giúp thực hiện các thao tác như đẩy, kéo hoặc nâng hạ.

>>> Khi đảo chiều cấp khí, piston sẽ di chuyển ngược lại, tạo thành chu trình hoạt động hai chiều (tác động kép). Nhờ cơ chế này, xy lanh SC có thể hoạt động linh hoạt, kiểm soát chính xác hành trình và phù hợp với nhiều ứng dụng tự động hóa.

IV. Chức năng chính của xy lanh khí nén SC vuông

Xy lanh khí nén SC vuông là thiết bị chấp hành quan trọng trong hệ thống khí nén, có nhiệm vụ chuyển đổi năng lượng khí nén thành chuyển động cơ học. Nhờ thiết kế tiêu chuẩn và khả năng làm việc ổn định, dòng xy lanh này được ứng dụng rộng rãi trong nhiều ngành công nghiệp và dây chuyền tự động.

• Tạo chuyển động tịnh tiến (đẩy – kéo): Xy lanh SC sử dụng áp suất khí nén để đẩy piston di chuyển theo phương thẳng, từ đó tạo ra lực đẩy hoặc lực kéo phục vụ các cơ cấu như nâng, ép, kẹp hoặc đẩy sản phẩm.
• Truyền lực đến cơ cấu chấp hành: Thông qua ty piston, lực từ xy lanh được truyền trực tiếp đến các bộ phận làm việc như băng tải, cơ cấu kẹp, máy ép… giúp hệ thống hoạt động chính xác và hiệu quả.
• Điều khiển chuyển động trong hệ thống tự động: Xy lanh SC có thể kết hợp với van điện từ và cảm biến để điều khiển hành trình, tốc độ và vị trí, đáp ứng yêu cầu vận hành trong các hệ thống tự động hóa.
• Thực hiện các thao tác lặp lại với độ chính xác cao: Nhờ hoạt động ổn định và chu kỳ lặp lại nhanh, xy lanh SC phù hợp với các ứng dụng cần độ chính xác và tính lặp lại cao trong sản xuất công nghiệp.
• Thay thế cơ cấu truyền động cơ khí phức tạp: So với các hệ thống cơ khí truyền thống, xy lanh khí nén giúp đơn giản hóa kết cấu, giảm chi phí đầu tư và dễ dàng bảo trì trong quá trình sử dụng.

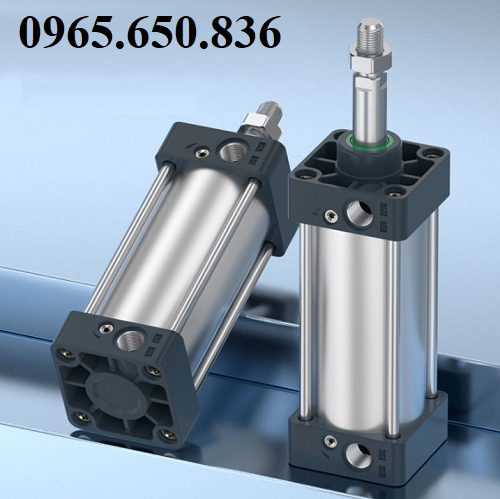

Xy lanh SC khí nén.

V. Ứng dụng thực tế của xy lanh khí nén SC vuông

Xy lanh khí nén SC vuông là dòng thiết bị chấp hành được sử dụng rộng rãi trong hầu hết các hệ thống tự động hóa nhờ khả năng hoạt động ổn định, dễ lắp đặt và chi phí hợp lý. Với nhiều kích thước từ SC32 đến SC100, thiết bị phù hợp với đa dạng ứng dụng từ nhẹ đến tải nặng trong môi trường công nghiệp.

- Ứng dụng trong máy tự động và dây chuyền sản xuất:

• Xy lanh SC được sử dụng để thực hiện các thao tác như đẩy, kéo, kẹp hoặc định vị sản phẩm trong dây chuyền sản xuất, giúp quá trình vận hành diễn ra nhanh chóng và chính xác.
• Nhờ khả năng lặp lại ổn định, xy lanh SC phù hợp với các hệ thống sản xuất hàng loạt, nơi yêu cầu chuyển động liên tục và độ chính xác cao trong từng chu kỳ làm việc.

- Ứng dụng trong máy ép, máy dập:

• Trong các máy ép hoặc máy dập, xy lanh SC tạo ra lực đẩy cần thiết để thực hiện các thao tác gia công như ép, cắt hoặc định hình vật liệu với độ ổn định cao.
• Các model lớn như SC63, SC80, SC100 thường được sử dụng trong những ứng dụng yêu cầu lực lớn và hoạt động liên tục trong môi trường công nghiệp nặng.

- Ứng dụng trong hệ thống băng tải và phân loại sản phẩm:

• Xy lanh SC được lắp đặt trên băng tải để đẩy, phân loại hoặc chuyển hướng sản phẩm, giúp tự động hóa quá trình xử lý và giảm phụ thuộc vào nhân công.
• Thiết bị giúp tăng tốc độ xử lý, giảm sai sót và nâng cao hiệu quả vận hành trong các hệ thống logistics và sản xuất.

- Ứng dụng trong ngành đóng gói, bao bì:

• Trong các máy đóng gói, xy lanh SC được dùng để điều khiển cơ cấu kẹp, đẩy sản phẩm, đóng gói hoặc dán nhãn với độ chính xác cao.
• Khả năng hoạt động nhanh và ổn định giúp đảm bảo tiến độ sản xuất và giảm thiểu lỗi trong quá trình đóng gói tự động.

- Ứng dụng trong ngành cơ khí và chế tạo máy:

• Xy lanh SC được sử dụng trong nhiều cơ cấu máy móc như nâng hạ, kẹp giữ, định vị hoặc điều khiển chuyển động trong các thiết bị cơ khí.
• Nhờ thiết kế tiêu chuẩn, thiết bị dễ dàng tích hợp vào nhiều hệ thống khác nhau, giúp tối ưu chi phí và thời gian thiết kế.

>>> Với tính linh hoạt và hiệu quả cao, xy lanh khí nén SC vuông là lựa chọn phổ biến trong nhiều lĩnh vực, từ sản xuất nhẹ đến công nghiệp nặng, góp phần nâng cao năng suất và tự động hóa hệ thống.

VI. Nhà cung cấp xy lanh khí nén SC vuông chính hãng với giá tốt nhất

Thuận Phát Valve là đơn vị chuyên cung cấp xy lanh khí nén SC vuông với đầy đủ kích thước từ SC32, SC40, SC50, SC63, SC80 đến SC100, đáp ứng đa dạng nhu cầu từ hệ thống nhỏ đến dây chuyền công nghiệp. Không chỉ dừng lại ở việc cung cấp sản phẩm, Thuận Phát tập trung vào việc đưa ra giải pháp phù hợp với từng ứng dụng thực tế, giúp khách hàng lựa chọn đúng ngay từ đầu.

Điểm khác biệt của Thuận Phát nằm ở khả năng tư vấn theo tải và điều kiện vận hành, thay vì chỉ dựa vào kích thước. Điều này giúp hạn chế tình trạng chọn sai lực, sai hành trình – nguyên nhân phổ biến gây hư hỏng sớm trong hệ thống khí nén. Nhờ kinh nghiệm thực tế, mỗi sản phẩm được đề xuất đều bám sát nhu cầu sử dụng, đảm bảo hiệu quả và độ bền lâu dài.

Cung cấp vật tư khí nén xy lanh SC.

Bên cạnh đó, Thuận Phát luôn duy trì nguồn hàng sẵn kho với nhiều cấu hình, từ hành trình tiêu chuẩn đến các yêu cầu riêng biệt, giúp khách hàng triển khai nhanh mà không phải chờ đợi. Kết hợp với mức giá cạnh tranh và chất lượng ổn định, đây là lựa chọn phù hợp cho các đơn vị cần tối ưu chi phí nhưng vẫn đảm bảo hiệu suất vận hành.

Hotline liên hệ: 0965.650.836
