Xi lanh khí nén

I. Giới thiệu sản phẩm – Xi lanh khí nén

Xi lanh khí nén (Pneumatic Cylinder) là thiết bị chấp hành cơ học sử dụng áp suất khí nén để tạo ra lực đẩy hoặc lực kéo, giúp sinh ra chuyển động tịnh tiến hoặc quay. Trong một hệ thống khí nén, xy lanh đóng vai trò biến đổi năng lượng khí nén thành cơ năng, từ đó vận hành trực tiếp các cơ cấu làm việc như kẹp, đẩy, ép, nâng hạ hoặc xoay sản phẩm.

Nhờ sở hữu tốc độ đáp ứng nhanh, cấu tạo đơn giản, độ bền cao và chi phí hợp lý, xi lanh khí nén được xem là một trong những thiết bị quan trọng hàng đầu của lĩnh vực tự động hóa công nghiệp. Thiết bị này phù hợp với cả các dây chuyền sản xuất quy mô lớn và các ứng dụng đơn lẻ.

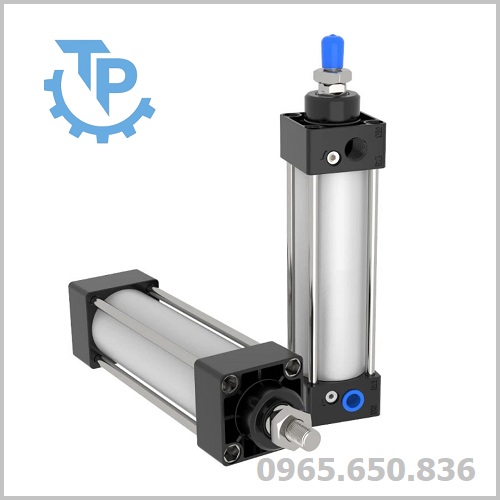

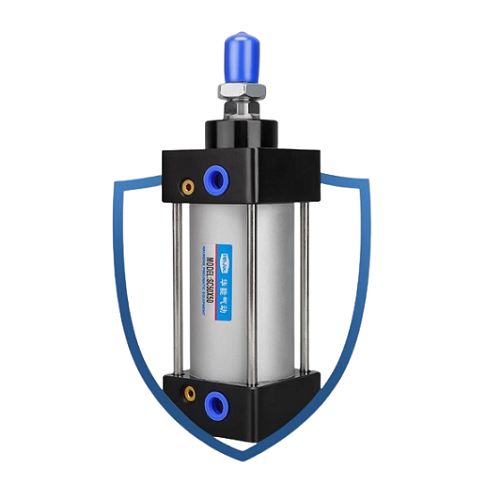

Xy lanh khí nén.

Hiện nay, xi lanh khí nén được ứng dụng rộng rãi trong nhiều ngành như đóng gói và lắp ráp sản phẩm, chế biến thực phẩm – dược phẩm, cơ khí chế tạo, gia công gỗ, dệt may, và robot công nghiệp. Mỗi ngành sử dụng một loại xi lanh với kích thước, hành trình và lực tác động khác nhau để đáp ứng yêu cầu kỹ thuật riêng.

Với khả năng tùy biến cao và độ tin cậy vượt trội, xi lanh luôn là lựa chọn tối ưu cho các hệ thống yêu cầu sự linh hoạt, tốc độ và độ chính xác trong vận hành. Đây chính là lý do thiết bị này vẫn giữ vị trí quan trọng trong hầu hết các giải pháp tự động hóa hiện đại.

A. Chi tiết thông số kỹ thuật xi lanh khí nén

B. Đặc điểm nổi bật của xi lanh khí nén

• Xi lanh khí nén có khả năng đóng/mở và di chuyển với tốc độ cao, đáp ứng tốt cho các dây chuyền sản xuất yêu cầu nhịp làm việc liên tục.
• Không sử dụng điện trực tiếp tại cơ cấu chấp hành, tránh nguy cơ phát tia lửa, phù hợp môi trường dễ cháy nổ.
• Ít chi tiết ma sát, dễ tháo lắp và thay thế linh kiện, giúp giảm chi phí bảo dưỡng, tiết kiệm chi phí vận hành cho hệ thống.
• Nếu được cung cấp khí nén sạch và bảo dưỡng định kỳ, xy lanh có thể hoạt động ổn định trong thời gian dài mà không bị suy giảm hiệu suất.
• So với hệ thống thủy lực hoặc truyền động điện, chi phí mua và vận hành xy lanh khí nén thường thấp hơn, hiệu quả kinh tế cao.
• Có nhiều kiểu dáng, hành trình và lực tác động, dễ dàng lựa chọn theo từng ứng dụng và thiết kế của mỗi hệ thống khác nhau.
• Có thể thiết kế đặc biệt theo yêu cầu: chống xoay, chống ăn mòn, chịu nhiệt, hoặc tích hợp cảm biến hành trình.

II. Cấu tạo và nguyên lý hoạt động của xi lanh khí nén

A. Chi tiết cấu tạo của xy lanh khí nén

Xi lanh khí nén là thiết bị quan trọng sử dụng trong nhiều hệ thống công nghiệp khác nhau, mỗi hệ thống đều có thể lắp đặt và sử dụng tùy theo từng thiết kế của thiết bị. Dòng xy lanh này có cấu tạo khá đơn giản, gồm nhiều chi tiết bộ phận khác nhau mỗi chi tiết đều có những đặc điểm riêng.

- Thân xi lanh (Cylinder Barrel): Là phần vỏ ngoài dạng ống trụ, đóng vai trò bao chứa toàn bộ cụm piston và cần piston. Thân xi lanh thường được làm từ nhôm anod hóa, thép carbon mạ crom, hoặc inox để chống mài mòn, ăn mòn và chịu áp lực khí nén.

- Piston: Là chi tiết chuyển động tịnh tiến bên trong thân xy lanh, nhận lực đẩy từ khí nén, bề mặt piston thường được gia công nhẵn, có gắn phớt làm kín piston để ngăn rò rỉ khí giữa hai buồng. Bộ phận này quyết định hiệu suất truyền lực của xy lanh, do đó thường làm từ hợp kim nhẹ hoặc thép.

- Cần piston (Piston Rod): Là thanh kim loại gắn cố định với piston, có nhiệm vụ truyền lực và chuyển động từ bên trong xy lanh ra cơ cấu bên ngoài. Cần piston thường làm từ thép mạ crom cứng hoặc inox để chống ăn mòn và trầy xước, đảm bảo hoạt động trơn tru trong thời gian dài.

- Nắp trước và nắp sau (End Covers): Được lắp ở hai đầu thân xy lanh để đóng kín buồng khí và giữ các chi tiết bên trong, nắp trước có lỗ cho cần piston đi qua, trong khi nắp sau là điểm cấp hoặc xả khí.

- Bộ phớt làm kín (Seals): Bộ phớt đảm bảo khí nén không bị rò rỉ và giúp giảm ma sát giữa các bề mặt tiếp xúc. Tùy điều kiện làm việc, phớt có thể làm từ cao su NBR, PU, Viton hoặc Teflon để đáp ứng yêu cầu về nhiệt độ, áp suất.

- Bộ giảm chấn (Cushioning): Được bố trí ở cuối hành trình piston, bộ giảm chấn giúp hấp thụ lực quán tính khi piston chạm điểm dừng, tránh va đập mạnh gây hỏng hóc cơ khí. Có thể là loại giảm chấn cố định hoặc điều chỉnh được để phù hợp với từng ứng dụng.

- Cổng khí vào/ra (Air Ports): Là các lỗ kết nối với đường ống khí nén, dùng để cấp khí vào hoặc xả khí ra khỏi xy lanh. Tùy loại xi lanh, cổng khí được bố trí ở cả hai đầu (tác động kép) hoặc một đầu (tác động đơn), thường theo tiêu chuẩn ren BSP, NPT hoặc ren hệ mét.

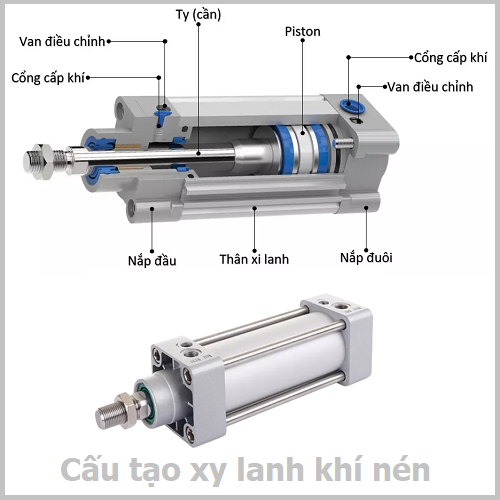

Cấu tạo xi lanh khí nén.

B. Nguyên lý hoạt động của xi lanh khí nén

Nguyên lý hoạt động của xi lanh khí nén dựa trên sự chênh lệch áp suất giữa hai buồng của xy lanh. Khi khí nén được cấp vào một phía của piston, áp suất này sẽ tạo lực đẩy piston di chuyển theo hướng ngược lại.

• Xi lanh tác động đơn: Khí nén chỉ cấp vào một đầu, đẩy piston di chuyển theo một chiều. Khi ngắt khí, lò xo hồi sẽ đưa piston trở về vị trí ban đầu. Loại này tiết kiệm khí, phù hợp ứng dụng đơn giản.
• Xi lanh tác động kép: Khí nén cấp vào cả hai đầu của piston (luân phiên), cho phép di chuyển piston theo cả hai chiều. Loại này tạo lực đều, mạnh và tốc độ cao, phổ biến trong công nghiệp.

Trong quá trình làm việc, van điều tiết khí nén (van 5/2, 4/2…) sẽ điều hướng luồng khí vào cổng phù hợp để thay đổi hướng di chuyển của piston. Khi khí được xả ra, piston dừng lại hoặc di chuyển ngược lại tùy thiết kế.

III. Các dòng xi lanh khí nén phổ biến trên thị trường hiện nay

Trên thị trường hiện nay có đa dạng các chủng loại xi lanh khí nén khác nhau, mỗi dòng đều có những đặc điểm nổi bật riêng phù hợp với từng yêu cầu sử dụng khác nhau của các môi trường hệ thống công nghiệp. Để nhận biết rõ từng loại, chúng tôi đã phân loại dòng sản phẩm này theo các tiêu chí khác nhau, dưới đây là các phân loại cụ thể của dòng sản phẩm này:

1. Phân loại theo nguyên lý hoạt động

• Xi lanh khí nén tác động kép
• Xi lanh khí nén tác động đơn

2. Phân loại theo dạng thiết kế

• Xi lanh khí nén tròn (Round Cylinder)
• Xi lanh khí nén vuông (Compact Cylinder)
• Xi lanh khí nén dẫn hướng (Guide Rod Cylinder)
• Xi lanh khí nén xoay (Rotary Cylinder)

3. Phân loại theo thương hiệu sản xuất

• Xi lanh khí nén SMC
• Xi lanh khí nén Festo
• Xi lanh khí nén Airtac
• Xi lanh khí nén Parker

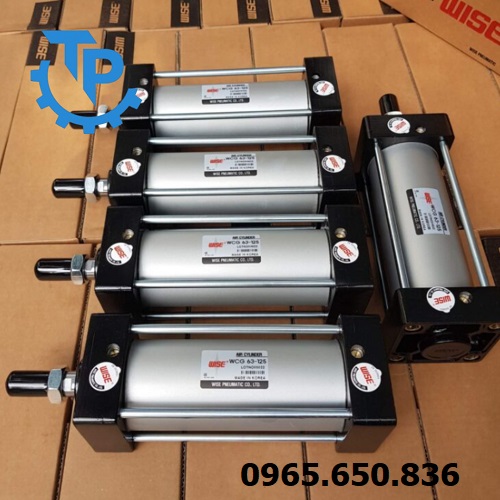

Xy lanh khí nén tác động kép.

Top 5 dòng xi lanh khí nén được sử dụng nhiều nhất trên thị trường hiện nay

- Top 1: Xi lanh khí nén SMC Series CQ2 – Dạng compact, hành trình ngắn, tiết kiệm không gian.

- Top 2: Xi lanh khí nén Festo DSBC – Tác động kép, thân nhôm, độ chính xác cao.

- Top 3: Xi lanh khí nén Airtac SC Series – Dạng tròn, giá thành cạnh tranh, dễ thay thế phụ tùng.

- Top 4: Xi lanh khí nén Parker P1D – Thiết kế cho môi trường khắc nghiệt, chịu lực lớn.

- Top 5: Xi lanh khí nén dẫn hướng SMC MGP – Chịu tải trọng bên, phù hợp kẹp, đẩy sản phẩm.

IV. Đánh giá ưu điểm và nhược điểm của xi lanh khí nén

A. Các ưu điểm nổi bật của xi lanh khí nén

- Tốc độ đáp ứng nhanh: Xi lanh khí nén có thể thực hiện hàng chục đến hàng trăm chu kỳ mỗi phút, giúp tăng năng suất và đáp ứng tốt yêu cầu vận hành của các dây chuyền sản xuất tốc độ cao.

- Cấu tạo đơn giản – độ bền cao: Với ít bộ phận chuyển động, xi lanh khí nén dễ bảo trì, giảm nguy cơ hỏng hóc và duy trì tuổi thọ lâu dài nếu được cấp khí sạch và bảo dưỡng định kỳ.

- Hoạt động an toàn: Không sử dụng điện trực tiếp tại cơ cấu chấp hành, xy lanh khí nén không tạo tia lửa, đảm bảo an toàn trong môi trường dễ cháy nổ hoặc khu vực yêu cầu tiêu chuẩn an toàn nghiêm ngặt.

- Chi phí đầu tư hợp lý: So với các hệ thống truyền động thủy lực hoặc điện, chi phí mua và vận hành xy lanh  thấp hơn, giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu và bảo trì.

- Khả năng tùy biến cao: Xy lanh có nhiều kích thước, hành trình, vật liệu và cấu hình khác nhau, dễ dàng tùy chỉnh theo yêu cầu kỹ thuật hoặc môi trường làm việc cụ thể của từng ứng dụng.

- Khối lượng nhẹ: Được làm từ vật liệu như nhôm hoặc thép nhẹ, xy lanh khí nén dễ dàng vận chuyển, lắp đặt và tích hợp vào các hệ thống có không gian hạn chế hoặc thiết bị di động.

B. Một số hạn chế nhất định của xi lanh khí nén

• So với xi lanh thủy lực, xi lanh khí nén tạo lực thấp hơn, khó đáp ứng ứng dụng yêu cầu tải trọng lớn hoặc cần lực duy trì ổn định trong thời gian dài.
• Cần máy nén khí và hệ thống lọc – tách ẩm tốt. Khí bẩn, ẩm hoặc áp suất không ổn định sẽ làm giảm hiệu suất và rút ngắn tuổi thọ thiết bị.
• Khó đạt độ chính xác tuyệt đối trong định vị piston, nhất là khi tải thay đổi. Phù hợp hơn với ứng dụng không yêu cầu vị trí dừng cực kỳ chính xác.

Xy lanh khí nén dạng tròn.

V. Các lưu ý khi lựa chọn và sử dụng xi lanh khí nén

A. Các lưu ý cần quan tâm khi lựa chọn xi lanh khí nén cho hệ thống

- Xác định lực và hành trình: Tính toán lực đẩy/kéo và hành trình phù hợp để tránh chọn xy lanh thiếu lực hoặc thừa kích thước gây lãng phí khí và không gian lắp đặt.

- Kiểm tra áp suất làm việc: Đảm bảo áp suất khí nén của hệ thống phù hợp dải hoạt động của xi lanh, thường 0.4 – 0.7 MPa, để thiết bị vận hành ổn định và bền bỉ.

- Chọn loại tác động: Xác định ứng dụng cần xi lanh tác động đơn hay kép, loại đơn tiết kiệm khí, loại kép cho lực mạnh, tốc độ cao, phù hợp sản xuất công nghiệp.

- Lựa chọn vật liệu phù hợp môi trường: Môi trường ẩm, hóa chất hoặc nước biển nên chọn inox hoặc hợp kim chống ăn mòn, môi trường bụi bẩn nên dùng thêm phớt bảo vệ và che chắn cần piston.

- Xem xét khả năng giảm chấn: Với ứng dụng tốc độ cao hoặc tải nặng, nên chọn xi lanh có bộ giảm chấn để bảo vệ cơ cấu và tránh hư hỏng khi về cuối hành trình.

B. Các lưu ý khi sử dụng xi lanh khí nén trong hệ thống đường ống

• Lắp bộ lọc và tách ẩm trước khi cấp khí để loại bỏ bụi bẩn, hơi nước, tránh làm mài mòn và giảm tuổi thọ phớt cũng như piston.
• Theo dõi các vị trí phớt và cổng khí. Khi phát hiện rò rỉ, cần thay thế ngay để duy trì hiệu suất và tránh sự cố làm gián đoạn sản xuất.
• Tra dầu mỡ định kỳ cho các chi tiết cơ khí, đặc biệt là phớt và bạc dẫn hướng, giúp giảm ma sát và nâng cao tuổi thọ của thiết bị.
• Tránh vận hành xi lanh ở áp suất, tốc độ hoặc lực vượt mức quy định của nhà sản xuất để phòng tránh hư hỏng và mất an toàn.
• Hạn chế rung động, va đập hoặc bụi bẩn quá mức trong khu vực lắp đặt để đảm bảo xi lanh vận hành trơn tru và ổn định lâu dài.

VI. Ứng dụng thực tế của xi lanh khí nén trong hệ thống công nghiệp

Xi lanh khí nén là thiết bị đường ống công nghiệp, được ứng dụng trong nhiều ngành công nghiệp khác nhau. Với khả năng hoạt động tự động bằng năng lượng khí nén, đem lại khả năng điều khiển 1 cách linh hoạt và chính xác.

• Ứng dụng trong các hệ thống công nghiệp đóng gói và lắp ráp sản phẩm.
• Ứng dụng trong các ngành công nghiệp chế biến thực phẩm và đồ uống.
• Ứng dụng trong các ngành ngành cơ khí chế tạo máy, thiết bị công nghiệp.
• Ứng dụng trong ngành công nghiệp dệt may và nhuộm vãi.
• Ứng dụng trong ngành công nghiệp sản xuất gỗ và nội thất.
• Ứng dụng trong ngành robot công nghiệp và tự động hóa.
• Ứng dụng trong ngành chế tạo linh kiện điện tử, các hệ thống tự động sản xuất.

Ứng dụng xi lanh khí nén.

VII. Nhà cung cấp xi lanh khí nen hàng đầu thị trường hiện nay

Xi lanh khí nén là thiết bị chấp hành quan trọng trong nhiều ngành công nghiệp, mang lại tốc độ, độ tin cậy và hiệu quả vận hành cao. Với sự đa dạng về kích thước, cấu tạo và chức năng, xi lanh khí nén có thể đáp ứng từ các ứng dụng đơn giản như kẹp, đẩy, nâng hạ cho đến các hệ thống tự động hóa phức tạp.

Để đảm bảo hiệu suất và tuổi thọ thiết bị, việc lựa chọn nhà cung cấp uy tín là yếu tố then chốt. Thuận Phát Valve – đơn vị hàng đầu tại Việt Nam trong lĩnh vực cung cấp thiết bị khí nén và van công nghiệp – hiện đang phân phối đa dạng các dòng xi lanh khí nén chính hãng từ những thương hiệu nổi tiếng như SMC, Festo, Airtac, Parker… Sản phẩm của chúng tôi đảm bảo chất lượng đạt tiêu chuẩn quốc tế, bảo hành rõ ràng, tư vấn kỹ thuật tận tâm và giá thành cạnh tranh.

Hiện nay quý khách hàng đang quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm hiện nay.

Hotline liên hệ: 0965.650.836.
