Van an toàn đồng

I. Giới thiệu – Van an toàn đồng là gì?

Van an toàn đồng ( Copper Safety Valve ) là dòng van an toàn kích thước nhỏ từ DN15 – DN50 được sản xuất từ chất liệu đồng, là một trong những dòng van an toàn được sử dụng rất phổ biến trên thị trường hiện nay. Loại van này được lắp đặt trong nhiều dạng hệ thống đường ống khác nhau, với mục đích chính là đảm bảo an toàn cho hệ thống đường ống, bảo vệ đường ống và các thiết bị trong hệ thống khỏi các hiện tượng áp suất quá cao, hay còn gọi là sốc áp suất.

Dòng van an toàn đồng này được thiết kế theo kiểu van an toàn tác động trực tiếp, dạng kết nối ren dễ dàng lắp đặt với đường ống hệ thống, với 2 đầu ren, một đầu kết nối với hệ thống và đầu xả lưu chất. Dòng van này có khả năng tự động vận hành nhờ vào áp suất dòng chảy, không cần tác động vật lý trực tiếp từ con người để điều khiển.

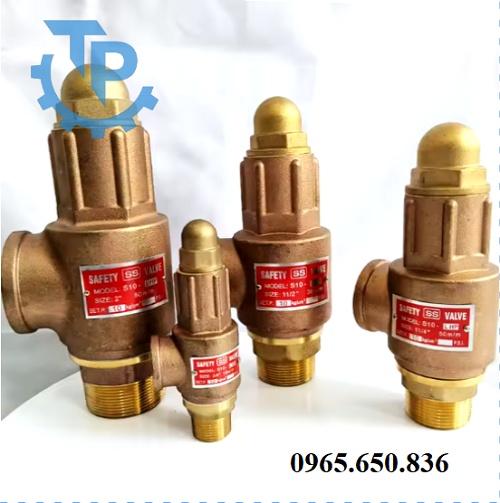

Van xả áp đồng.

Các dòng van an toàn đồng được sử dụng phổ biến trên thị trường hiện nay:

• Van an toàn đồng tay gật
• Van an toàn đồng không tay
• Van an toàn đồng DN15
• Van an toàn đồng DN25
• Van an toàn đồng DN40
• Van an toàn đồng DN50
• Van an toàn đồng Đài Loan
• Van an toàn đồng Hàn Quốc
• Van an toàn đồng Nhật Bản
• Van an toàn đồng Malaysia
• Van an toàn đồng Trung Quốc
• Van an toàn đồng Thổ Nhĩ Kỳ

A. Thông số kỹ thuật van an toàn đồng

• Sản phẩm: Van an toàn đồng.
• Kích cỡ: DN15- DN50.
• Nhiệt độ lầm việc: Từ 0 đến 120*C
• Áp lực làm việc: Từ 3bar – 16bar.
• Tiêu chuẩn sản xuất: JS1025, JL1040.
• Chất liệu thân van: đồng đỏ ( bronze) chịu nhiệt cao.
• Chất liệu đĩa van: inox 304, inox 316.
• Gioăng làm kín – vòng đệm: PTFE, Teflon,…
• Dạng van: Van tay gật, van không tay tay.
• Kết nối đường ống: Nối ren.
• Môi trường làm việc : nước, nước sạch, khí nén, hơi nóng,…
• Xuất xứ : Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu,…
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành : 12 tháng, 1 đổi 1 trong vòng 1 năm nếu gặp lỗi do đơn vị sản xuất.
• Hàng có sẵn tại: Vanhanoi.net.

B. Cấu tạo cơ bản của van an toàn đồng

Các dòng van an toàn đều có 1 cấu tạo chung dù chúng được làm từ các chất liệu khác nhau như gang, đồng, thép, inox,…và dòng van an toàn đồng cũng vậy. Cấu tạo của dòng van này gồm các chi tiết bộ phận sau:

Thân van: Được thiết kế theo dạng van tác động trực tiếp bằng chất liệu đồng, với 2 đầu kết nối ren. Đây là bộ phận lớn nhất của van, bên trong chứa các chi tiết bộ phận khác, trên đỉnh chứa tay gật và nắp van.

Hai đầu kết nối: 2 đầu kết nối trong đó 1 đầu được thiết kế ở đáy van được kết nối trực tiếp với đường ống và 1 đầu được thiết kế ở bên hông của thân van gọi là đầu xả.

Đĩa van: Được làm từ chất liệu inox hoặc nhựa chịu nhiệt độ cao, đĩa van có dạng mỏng dẹp, liến kết trực tiếp với piston trong thân van, khi áp lực dòng chảy lớn đĩa van sẽ nâng lên cho lưu chất di chuyển qua đầu xả của van.

Ghế van: Được thiết kế liền với thân van, là bộ phận nâng đỡ đĩa van, cùng với đĩa van tạo thành vách ngăn, ngăn chặn dòng chảy di chuyển qua van.

Lò xo đàn hổi: Kết nối trực tiếp với đĩa van, có nhiệm vụ tạo ra tác động lực trực tiếp lên đĩa van, từ đó điều chỉnh mức áp suất xả của van.

Vít điều chỉnh: Được đặt ở trên đỉnh của thân van, vít điều chỉnh có thể điều chỉnh độ co lại của lò xo từ đó điều chỉnh áp suất định mức của van an toàn đồng.

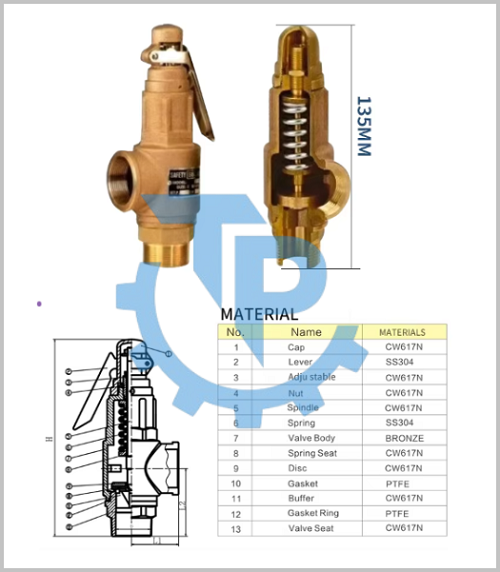

Cấu tạo van an toàn đồng.

>>> Ngoài các chi tiết bộ phận kể trên, dòng van này còn có các chi tiết bộ phận khác như tay gật, gắp lan, bulong, đai ốc, gioăng làm kín, vít cố định,…Tùy vào từng thiết kế của van mà các bộ phận nhỏ này cũng khác nhau.

C. Hình ảnh thực tế và Catalog van an toàn đồng

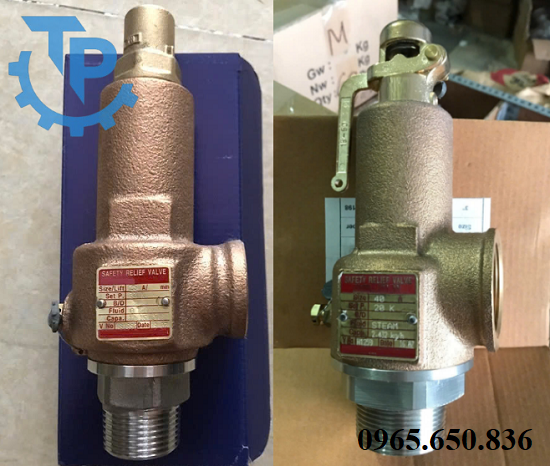

Van an toàn bằng đồng.

II. Các đặc điểm nổi bật của van an toàn đồng

Van an toàn đồng là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được làm từ chất liệu đồng, một chất liệu được ứng dụng khá phổ biến trong đời sống và công nghiệp. Thiết kế van tương tự như các dòng van khác, vậy tại sao chúng lại được ưu chuộng sử dụng đến vậy, dưới đây là 1 số đặc điểm nổi bật của dòng van này.

- Đặc điểm về chất liệu: Van an toàn đồng được làm từ chất liệu đồng, đây là dạng chất liệu kim loại có độ dẽo cao, nhiệt độ nóng chảy tương đối thấp, rất dễ dạng tạo hình cho van. Chất liệu đồng giúp van có khả năng hoạt động tốt trong nhiều dạng môi trường lưu chất khả nhau, đặc biệt khả năng chống oxi hóa của dòng van này rất tốt.

- Đặc điểm về thiết kế: Copper Safety Valve được thiết kế dạng kết nối ren, từ DN15 – DN50, phù hợp với các hệ thống đường ống kích thước nhỏ. Dạng thiết kế này giúp van có trọng lượng nhẹ, dễ dạng vận chuyển lắp đặt và tháo rỡ,…với 2 dạng van chính là tay gật và van không tay dễ dàng lựa chọn dòng van màng kích thước thiết kế phù hợp với nhu cầu sử dụng.

- Đặc điểm về khả năng và giá thành: Van an toàn chất liệu đồng có khả năng tự động vận hành nhờ vào áp suất của dòng chảy lưu chất, khi áp suất vượt quá định mức áp suất của van, van sẽ tự động mở để xả không cần sự điều khiển từ người sử dụng. Van có giá thành rẻ hơn nhiều so với các dòng van được làm từ chất liệu khác, chất lượng tốt, hoạt động ổn định.

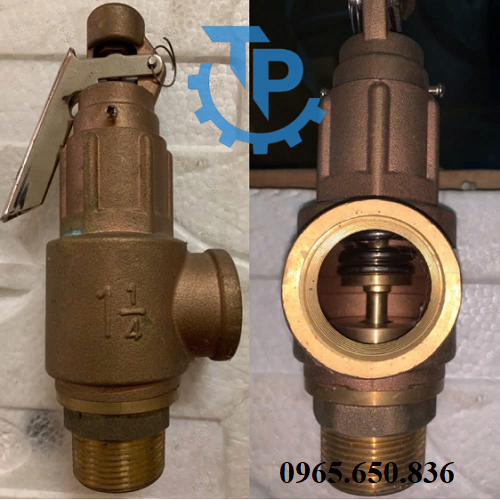

Van an toàn đồng nối ren.

III. Đánh giá ưu, nhược điểm của van an toàn đồng

A. Ưu điểm van an toàn đồng

Van an toàn đồng có nhiều ưu điểm nổi trội, giúp chúng rất được tin tưởng sử dụng rất trên thị trường hiện nay, một số ưu điểm có thể kể đến như:

• Van được sản xuất từ chất liệu đồng, có khả năng chịu áp lực và nhiệt độ tốt.
• Chất liệu đồng có khả năng chống oxi hóa tốt, hoạt động tốt trong môi trường hóa chất ăn mòn.
• Thiết kế kết nối ren đa dụng, dễ dàng lắp đặt, tháo rỡ, thuận tiện cho vệ sinh định kỳ của hệ thống và thiết bị.
• Dãi kích thước từ DN15 – DN50 nhỏ gọn, có trọng lượng nhẹ không gây quá tải trọng lượng cho hệ thống.
• Van giúp bảo vệ hệ thống và các thiết bị hoạt động trên hệ thống khỏi hiện tượng quá tải áp suất gây nổ đường ống và hư hỏng thiết bị.
• Có khả năng tự động vận hành nhờ vào áp suất đường ống và lực đẩy của lò xo đàn hồi, không cần tác động từ con người.
• Thiết kế tay giật giúp người sử dụng có thể xả khí tùy lúc, không cần áp suất đường ống vượt định mức áp suất của van.

B. Một số hạn chế nhất định của van an toàn đồng

Tuy có nhiều ưu điểm vượt trội, van an toàn đồng vẫn tồn tại một số hạn chế nhất định, cần lưu ý các hạn chế này để có thể lựa chọn van phù hợp nhất với hệ thống:

• Van an toàn đồng có hạn chế về kích thước, kích thước tối đa của van chỉ đến DN50, không phù hợp lắp đặt với các hệ thống kích thước lớn và có áp suất cao hơn PN16.
• Van không phù hợp sử dụng trong các hệ thống đường ống nhiệt độ quá cao, nhiệt độ an toàn của van chỉ ở mức 120 độ C, nếu nhiệu độ cao hơn cần dùng dòng van chuyên dụng.
• Van không thể sử dụng trong các hệ thống có lưu chất dạng bột, lưu chất đặc, có thể gây ra hiện tượng không thể mở hoặc đóng van.

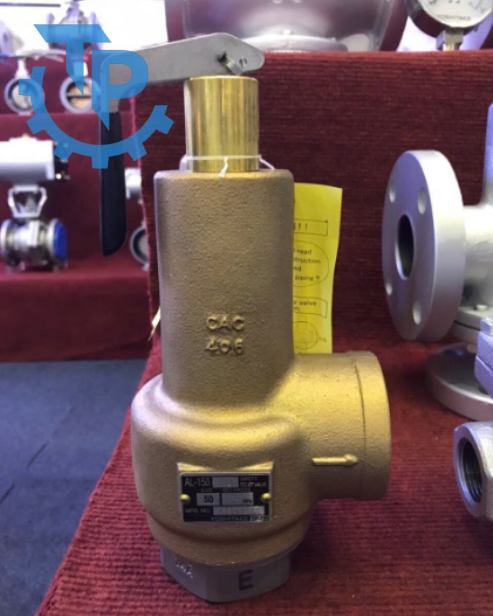

Van an toàn đồng tay giật.

IV. Các ứng dụng tiêu biểu của van an toàn đồng trong các hệ thống đường ống

Là một trong những dòng van an toàn được sử dụng phổ biến nhất trên thị trường hiện nay, van an toàn đồng được ứng dụng trong rất nhiều các hệ thống đường ống khác nhau, từ các ứng dụng dân dụng đến các hệ thống công nghiệp. Một số ứng dụng thực tế của dòng van này có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống đường ống nước, các hệ thống máy bơm nước áp suất cao, bơm tăng áp,…

Ứng dụng 2: Sử dụng trong các hệ thống đường ống khí nén, các hệ thống khí nén áp suất cao để vận hành thiết vị và hệ thống công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống đường ống hơi nóng, lò hơi, bếp hơi, hệ thống HVAC, hệ thống Chiller.

Ứng dụng 4: Sử dụng trong các hệ thống năng lượng chất đốt, đường ống dẫn gas hóa lỏng LPG, đường ống xăng, dầu,…

Ứng dụng 5: Sử dụng trong các hệ thống sản xuất công nghiệp, các nhà máy, công xưởng, khu công nghiệp,…

Ứng dụng 6: Sử dụng trong các hệ thống xử lý hóa chất, các hệ thống đường ống hỗ trợ y tế, sản xuất dược phẩm, thuốc men.

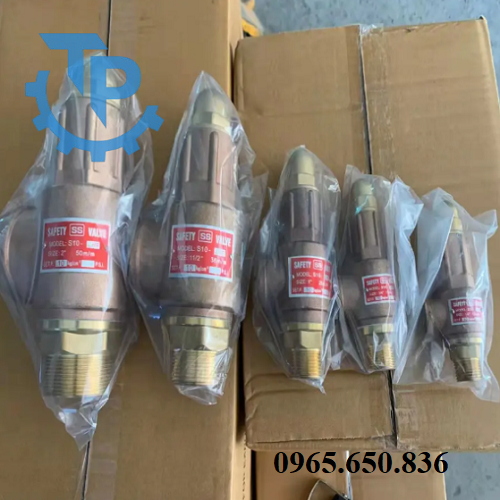

Van xả áp suất đồng.

V. Địa điểm cung cấp van an toàn đồng hàng đầu hiện nay

Hiện nay trên thị trường các dòng van an toàn đồng là một trong những sản phẩm được tìm mua rất nhiều, theo thống kê của chúng tôi đa số các hệ thống đường ống có kích thước dưới DN100 đều có thể sử dụng dòng van này. Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng sản phẩm van an toàn đồng và nhiều loại van công nghiệp khác như van cổng, van bi, van cầu, van bướm, các dòng van điều khiển điện, đồng hồ đo lưu lượng,…

Thuận Phát Valve là một trong những đơn vị hàng đầu, dẫn đầu trong lĩnh vực xuất nhập khẩu các dòng van công nghiệp tại thị trường Việt Nam, với nhiều năm hoạt động trong ngành, chúng tôi đã nhận được sự tin tưởng và tín nhiệm từ rất nhiều các đơn vị phân phối, sản xuất của các thương hiệu lớn trên toàn thế giới. Các sản phẩm chúng tôi cung cấp đều được đánh giá cao về chất lượng, độ bền và có giá thành hợp lý.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn chi tiết về sản phẩm và các thặc mắc liên quan đến hệ thống từ các chuyên gia hàng đầu trong ngành. Mọi thông tin chi tiết có thể liên hệ trực tiếp với chúng tôi qua hotline hoặc đển văn phòng giao dịch của chúng tôi, xin chân thành cảm ơn đã quan tâm, tin tường và theo dõi bài viết của chúng tôi.

Hotline: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông – Cự Khê – Thanh Oai – Hà Nội.

Tìm hiểu thêm: Van an toàn nối ren.
