Van một chiều cánh bướm

I. Giới thiệu chung về van một chiều cánh bướm

Van một chiều cánh bướm hay còn được gọi van chặn cánh bướm, van bướm một chiều,...đây là dòng van công nghiệp được sử dụng để định hướng di chuyển của dòng chảy lưu chất. Chức năng chính của dòng van này là cho phép lưu chất di chuyển trong đường ống hệ thống và ngăn chặn dòng chảy ngược khi áp suất dòng chảy xuống thấp.

Van 1 chiều cánh bướm có thiết kế khác đặc biệt với phần đĩa van được thiết kế giống với cánh bướm, khi van mở 2 nữa của đĩa van sẽ gấp vào nhau và tạo thành khoảng trống với thân van cho lưu chất di chuyển qua van. Khi áp suất dòng chảy xuống thấp đĩa van sẽ tự động đóng lại ngăn chặn dòng chảy di chuyển ngược chiều qua van.

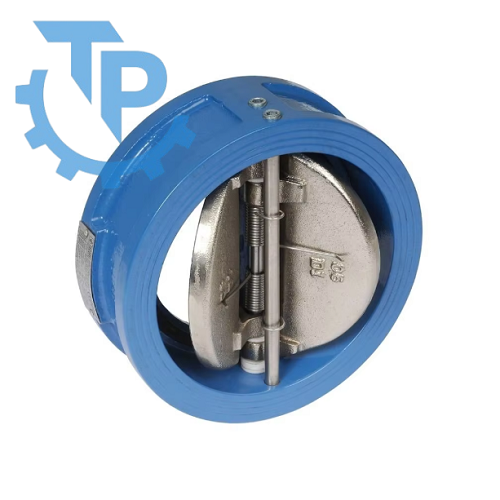

Van cánh bướm 1 chiều.

Hiện nay trên thị trường có rất nhiều các dòng van bướm 1 chiều khác nhau, mỗi dòng van đều có những đặc điểm riêng như chất liệu gang, inox hay dãi kích thước khác nhau từ DN50 – DN300 có thể lắp đặt trên mọi dạng hệ thống đường ống khác nhau. Ngoài ra dòng van này cũng được thiết kế dạng kết nối kẹp bích, đây thiết kế dạng kết nối đặc biệt giúp giảm nhẹ trọng lượng của van hơn các dạng kết nôi mặt bích khác và giảm chi phí lắp đặt cho hệ thống.

Các dòng van chặn cánh bướm đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với giá thành ưu đãi, các sản phẩm được chúng tôi nhập khẩu chính hãng từ các nước có nền công nghiệp đường ống hàng đầu như Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu,...với đầy đủ các giấy tờ, chứng từ liên quan, bảo hành lên đến 12 tháng và được giao hành nhanh trên toàn quốc chỉ mất từ 1 – 3 ngày.

A. Thông số kỹ thuật van một chiều cánh bướm

• Dãi kích thước van:DN50, DN65, DN80,… DN250, DN300.
• Chất liệu chế tạo thân:Thép không gỉ, gang.
• Chất liệu chế tạo cánh van:Thép không gỉ.
• Gioăng làm kín:EPDM, PTFE.
• Kiểu lắp đặt:Kẹp bích.
• Tiêu chuân lắp đặt: JIS, DIN, ANSI, BS.
• Nhiệt độ làm việc:Từ 0 độ C đến  180 độ C.
• Áp lực làm việc:10 – 16 – 40
• Môi trường hoạt động:Nước, khí nén, hơi, hóa chất, xăng, dầu, dung dịch,…
• Thương hiệu sản xuất:Samwoo, Wonil, AUT, Tung lung,…
• Xuất xứ:Hàn Quốc, Malaysia, Trung Quốc, EU, …
• Bảo hành:12 tháng, 1 đổi 1 nếu trong thời gian sử dụng gặp lỗi do đơn vị sản xuất.
• Nhà phân phối: Vanhanoi.net
• Tình trạng hàng: Hàng có sẵn với đầy đủ mẫu mã và SLL.
• Kho hàng tại: Hà Nội – Đà Năng – TP HCM.

B. Hình ảnh Catalog và van một chiều cánh bướm tại thuận Phát Valve

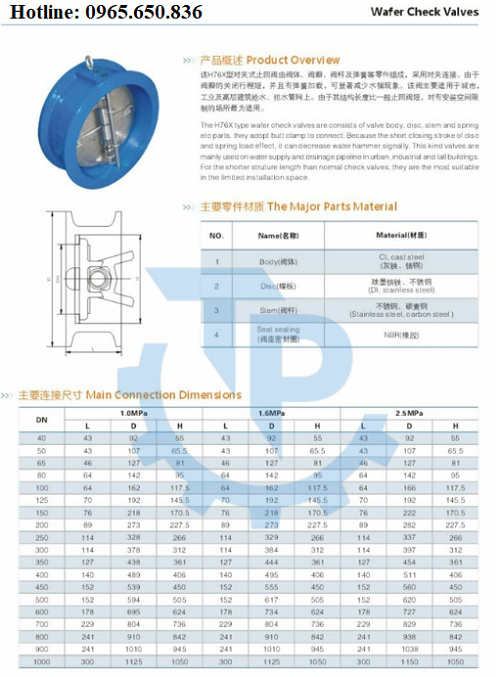

Catalog van một chiều cánh bướm.

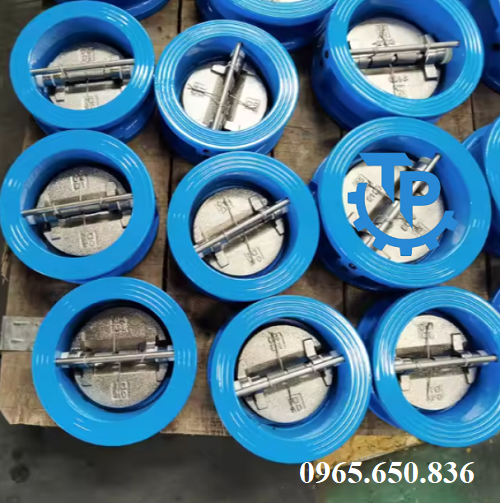

Van chặn một chiều cánh bướm.

II. Đặc điểm nối bật của van một chiều cánh bướm

Van một chiều cánh bướm là dòng van một chiều có thiết kế phần đĩa van đặc biệt được chia làm 2 nữa, kết hợp với nhau hoạt động giống với cánh bướm khi đập cánh. Thiết kế đặc biệt này đem lại nhiều đặc điểm nổi bật hơn cho dòng van này so với các dòng van một chiều khác trên thị trường hiện nay, một số đặc điểm nổi bật của van có thể kể đến như:

- Đặc điểm thiết kế thân: Thân của dòng van 1 chiều cánh bướm được thiết kế có dạng hình bánh xe với kiểu kết nối kẹp ống, thiết kế này giúp giảm thể tích và trọng lượng của van, không chiếm quá nhiều không gian của hệ thống và không gây quá tải trọng lượng cho hệ thống khi lắp đặt.

- Đặc điểm đĩa van: Đĩa van của van bướm cánh bướm đực thiết kế theo dạng hình trọn được tách thành 2 nữa đều nhau, kết nối với nhau thông qua 1 trục giữa. Thiết kế này khiển đĩa van luôn nằm bên trong dòng chảy kể cả khi mở van, điều này giúp hạn chế các hiện tượng búa nước.

- Đặc điểm nguyên lý hoạt động: Van bướm 1 chiều hoạt động theo dạng cánh bướm, tức khi mở van 2 phần của cánh van sẽ gập vào nhau. Phần sau của đĩa van được thiết kế lò xo dạng chữ V giúp hỗ trợ quá trình đóng van được linh hoạt và tăng độ kín cho van.

- Đặc điểm lắp đặt: Van cánh bướm một chiều sử dụng dạng kết nối kẹp bích để kết nối với đường ống, điều này giúp người sử dụng dễ dàng lắp đặt và lựa chọn dạng mặt bích lắp đặt phù hợp với hệ thống.

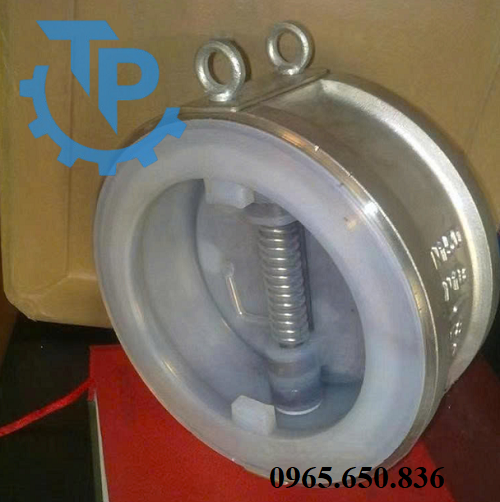

Van chặn cánh bướm.

III. Top 2 dòng van một chiều cánh bướm được sử dụng nhiều nhất trên thị trường

1. Van một chiều cánh bướm gang

Van một chiều cánh bướm gang là dòng van có phần thân van được làm từ chất liệu gang cầu hoặc gang dẻo, có độ bền cơ học khá, khả năng chịu áp lực và nhiệt độ tương đối. Dòng van này có giá thành rẻ khả năng ứng dụng cao nhờ vào đĩa van được làm từ chất liệu inox cao cấp. Ngoài ra bề mặt của dòng van này cũng được phủ lớp sơn Epoxy cao cấp giúp tăng thẩm mỹ và tăng khả năng chống oxy hóa, hoen gỉ trong thời gian dài sử dụng cho van.

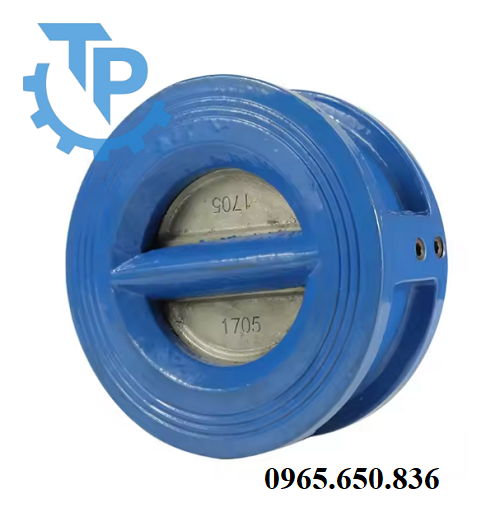

Van một chiều cánh bướm gang.

2. Van một chiều cánh bướm inox

Van một chiều cánh bướm inox là dòng van được làm hoàn toàn từ chất liệu inox 304, inox 316 cao cấp,...Đây là chất liệu được sử dụng rất phổ biến trong các hệ thống có nhiệt độ và áp suất cao, các hệ thống hóa chất ăn mòn hay các hệ thống trong môi trường có nồng độ oxy hóa cao. Dòng van này có giá thành cao hơn so với các dòng van gang, tuy nhiên chúng có độ bền cơ học cao hơn nhiều, có tuổi thọ sử dụng cao hơn các dòng van 1 chiều cánh bướm được làm từ các chất liệu khác.

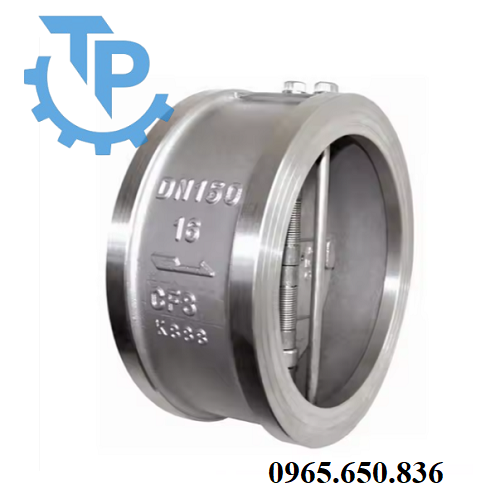

Van một chiều cánh bướm inox.

IV. Đánh giá ưu, nhược điểm của van một chiều cánh bướm gang

Van chặn một chiều cánh bướm là dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, dòng van này với những đặc điểm vượt trội đã trở thành thiết bị quan trong không thể thiếu trong các hệ thống đường ống. Dưới đây là 1 số đánh giá về ưu, nhược điểm của dòng van này, mời quý vị và các bạn cùng tham khảo để có cái nhìn khách quan nhất về dòng thiết bị này.

A. Đánh giá ưu điểm

• Van có thiết kế khá đặc biệt, có thể tự động mở van nhờ vào áp lực của dòng chảy và tự động đóng lại khi áp suất dòng chảy xuống thấp.
• Van có thiết kế nhỏ gọn, không chiếm diện tích của hệ thống, có trọng lượng nhẹ không gây quá tải trọng lượng cho hệ thống.
• Van được thiết kế kết nối dạng kẹp bích, có thể dễ dàng kết nối và không cần lựa chọn tiêu chuẩn mặt bích nhất định.
• Van được sản xuất với đa dạng kích thước khác nhau, có thể dễ dàng lựa chọn dạng kích thước van phù hợp với kích thước đường ống.
• Van giúp hệ thống định hướng dòng chảy và ngăn chặn dòng chảy ngược, bảo vệ an toàn cho hệ thống và các thiết bị khỏi vấn đề dòng chảy ngược.
• Van có cấu tạo đơn giản, không có quá nhiều các chi tiết nhỏ dễ dàng bảo trì và bảo dưỡng van, thay thế linh kiện khi gặp sự cố.
• Van được thiết kế lò xo dạng chữ V hỗ trợ quá trình đóng van, điều này giúp van có thể đóng chặt hơn, tăng độ kín cho van.

B. Một số hạn chế của van một chiều cánh bướm

Tuy có nhiều ưu điểm vượt trội ở trên, nhưng van 1 chiều cánh bướm vẫn tồn tại 1 số khuyết điểm nhật định, có thể kể đến như:

• Thiết kế đĩa van nằm bên trong dòng chảy kể các khi van mở, điều này gây ra cản trở dòng chảy làm giảm lưu lượng và tốc độ của dòng chảy lưu chất.
• Van không có các kích thước nhỏ dưới DN50, không phù hợp sử dụng trong các hệ thống đường ống có kích thước nhỏ.
• Van cần môi trường thích hợp để hoạt động, dòng lưu chất không được có các cặn bẩn, rác thể rắn có thể gây ra tắc nghẽ và kẹt đĩa van.

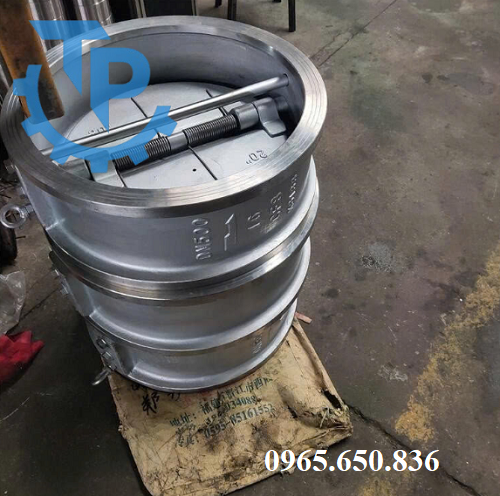

Van cánh bướm inox 1 chiều.

V. Van một chiều cánh bướm được ứng dụng trong các hệ thống

Là dòng van công nghiệp với chức năng chính là điều chỉnh hướng di chuyển của dòng chảy lưu chất, đảm bảo dòng chảy chỉ di chuyển theo 1 hướng cố định, ngăn chặn hiện tượng dòng chảy ngược trong hệ thống đường ống. Van một chiều cánh bướm là thiết bị không thể thiếu trong các hệ thống đường ống hiện nay, một số ứng dụng tiêu biểu của dòng van này có thể kể đến như:

- Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt, các hệ thống đường ống dẫn nước khu dân cư,....

- Ứng dụng 2: Sử dụng trong các hệ thống nước tòa nhà chung cư, các tòa nhà văn phòng cao tầng, TTTM, tòa nhà hội nghị,....

- Ứng dụng 3: Sử dụng trong các hệ thống phòng cháy chữa cháy, các hệ thống phòng cháy trường học, bệnh viện,....

- Ứng dụng 4: Sử dụng trong các hệ thống cung cấp nhiên liệu, các trạm bơm xăng, dầu, các hệ thống lọc hóa dầu, gian khoan,...

- Ứng dụng 5: Sử dụng trong các hệ thống vận hành tàu thủy, tàu ngầm, các hệ thống đường ống khí, nước trên tàu.

- Ứng dụng 6: Sử dụng trong các ngành công nghiệp sản xuất giấy, bao bì, thực phẩm, đồ uống, bia, rượu,...

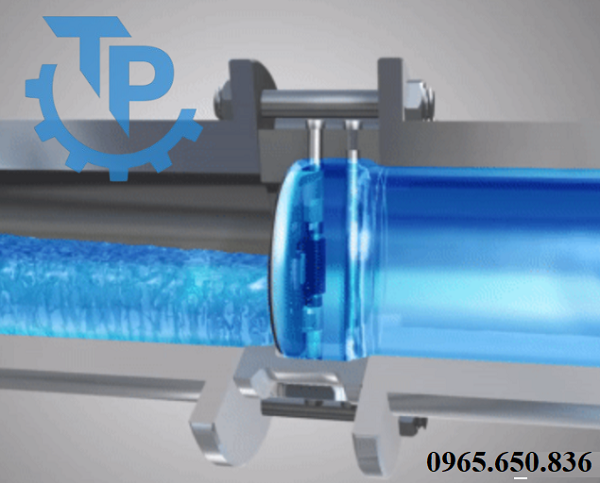

Ứng dụng van một chiều cánh bướm.

VI. Lý do nên mua van một chiều cánh bướm tại Thuận Phát Valve

Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp trên thị trường hiện nay, trong đo các dòng van một chiều cánh bướm là một trong những sản phẩm vượt trội của chúng tôi. Được nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới và phân phối độc quyền tại thị trường Việt Nam với giá cả ưu đãi,

Là đơn vị đã hoạt động nhiều năm trong lĩnh vực này, Thuận Phát Valve luôn đặt trải nghiệm và lợi ích của khách hàng lên hàng đầu. Vì vậy mà trong những năm qua chúng tôi đã nhận được rất nhiều sự tin tưởng, hợp tác cùng rất nhiều các dự án thiết bị đường ống lớn nhỏ trong và ngoài nước.

Quý khách hàng khi mùa hàng và lựa chọn dịch vụ của chúng tôi có thể hoàn toàn yên tâm về chất lượng sản phẩm, chế độ bảo hành và các hỗ trợ trong quá trình vận hành và sử dụng thiết bị. Thuận Phát Valve rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong các dự án gần nhất, để biết thêm thông tin chi tiết vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Hotline/Zalo liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông – Cự Khê – Thanh Oai – Hà Nội.

Tìm hiểu thêm: Van một chiều lò xo.
