Van bi điều khiển khí nén tác động đơn

I. Giới thiệu chung về van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn là dòng van được sử dụng để điều khiển hoạt động đóng và mở dòng chảy lưu chất trong đường ống hệ thống. Dòng van này là sự kết hợp giữa van bi cơ và bộ điều khiển khí nén tác động đơn, bộ điều khiển này được trang bị thêm các lò so có nhiệm vụ đưa piston về vị trí ban đầu khi hệ thống ngừng cung cấp khí nén cho van.

Về cơ bản dòng van này có hình dáng tương tự như dòng van bi khí nén tác động kép, tuy nhiên dòng van này chỉ cần tác động khí nén để mở van quá trình đóng van sẽ được các lò so thực hiện thay. Van cũng được thiết kế rất đa dạng về chất liệu, thiết kế thân và kích thước khác nhau có thể lắp đăt và sử dụng trong mọi dạng hệ thống đường ống hiện nay.

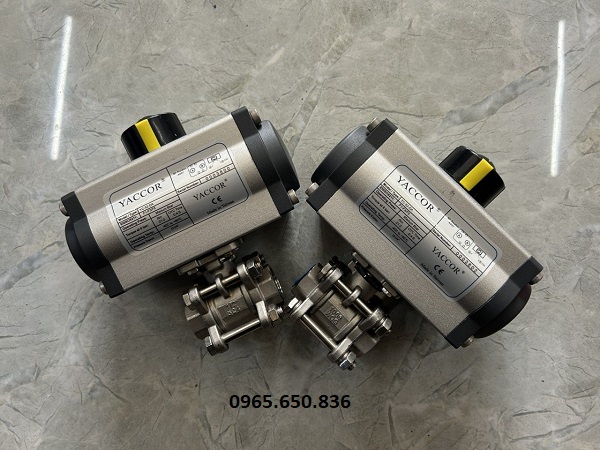

Van bi khí nén tác động đơn.

Các dạng thiết kế thân van được sử dụng phổ biến hiện nay:

• Van bi 2 ngã điều khiển khí nén tác động đơn
• Van bi 3 ngã điều khiển khí nén tác động đơn
• Van bi 2 mảnh điều khiển khí nén tác động đơn
• Van bi 3 mảnh điều khiển khí nén tác động đơn
• Van bi nối ren điều khiển khí nén tác động đơn
• Van bi mặt bích điều khiển khí nén tác động đơn
• Van bi nối hàn điều khiển khí nén tác động đơn

II. Thông số kỹ thuật

• Kích thước: DN15 – DN500.
• Vật liệu van bi: Inox, gang, thép, nhựa PVC.
• Vật liệu đầu khí: Hợp kim nhôm cao cấp.
• Tiêu chuẩn kháng nước: IP67.
• Gioăng làm kín: Teflon, PTFE, EPDM.
• Dạng van: Van 2 ngã, 3 ngã.
• Thiết kế thân: 2 mảnh – 3 mảnh.
• Kiểu kết nối: lắp ren hoặc lắp bích.
• Áp lực khí nén: 0 – 8 kgf/cm².
• Áp lực làm việc: PN16, PN25, PN40.
• Nhiệt độ làm việc của đầu khí : -20 đến 60 độ C.
• Nhiệt độ làm việc của van bi: 0 -180 độ C.
• Môi trường làm việc: nước, hơi, khí gas, xăng, dầu, hóa chất.
• Thời gian đóng/mở: Từ 1-3s.
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu.
• Tình trạng hàng: Luôn có sẵn với SLL.
• Bảo hành: 12 tháng.

III. Đặc điểm cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén tác động đơn

3.1. Cấu tạo

Van bi điều khiển khí nén tác động đơn có cấu tạo được ghép thành từ 2 phần là van bi cơ và bộ điều khiển tác động đơn. Chi tiết cấu tạo của từng phần như sau:

Phần van bi cơ

Van bi cơ là dòng van bi có tán, có thể kết nối với bộ điều khiển bằng bulong và đai ốc. Thiết kế thân của van bi cơ rất đa dạng với nhiều kiểu dáng khác nhau như 2 ngã, 2 ngã, 2 mảnh, 3 mảnh. Ngoài ra dòng van này cũng được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa với dãi kích thước rộng từ DN15 - DN500 đi kèm với 2 dạng kết nối đường ống phổ biến là kết nối ren và kết nối mặt bích.

Bộ điều khiển khí nén tác động đơn

Bộ điều khiển khí nén tác động đơn là bộ điều khiển khí nén được trang bị thêm các lò xo ở 2 đầu của piston, các lò xo này có nhiệm vụ đưa piston về vị trí ban đầu khi ngừng cung cấp khí nén vào bộ điều khiển. Thiết bị này được sản xuất từ chất liệu hopowpj kim nhôm cao cấp, bề ngoài được phủ sơn tĩnh điện với dãi kích thước rộng tương đương với từng dạng tiết kế van bi.

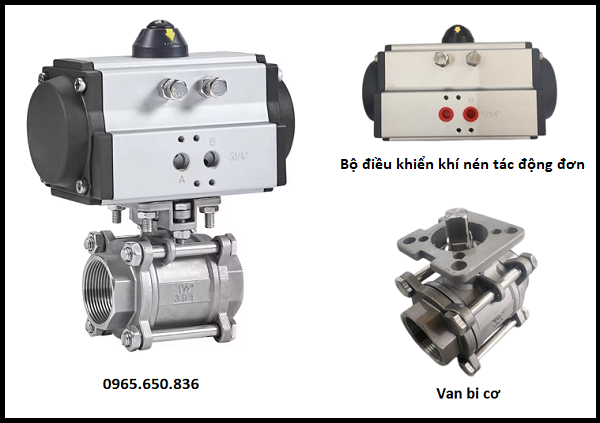

Cấu tạo van bi điều khiển khí nén tác động đơn.

3.2. Nguyên lý hoạt động

Khi cung cấp khí nén vào bộ điều khiển, áp lực khí nén lớn hơn áp lực lò xo. Lúc này piston sẽ di chuyển và ép lò xo co lại, quá trình piston di chuyển sẽ tạo di chuyển cho các bánh răng từ đó tạo ra chuyển động xoay từ góc 0 - 90 độ cho bi van ( Tức mở van hoàn toàn ). Muốn đòng van chỉ cần ngừng cung cấp khí nén vào bộ điều khiển, khi không còn áp lực khí nén các lò xo đàn hồi sẽ đầy piston về vị trí ban đầu, các chuyển động của bánh răng sẽ ngược lại với quá trình mở và khiến đĩa van di chuyển từ góc 90 độ về 0 độ ( tức van đóng hoàn toàn ).

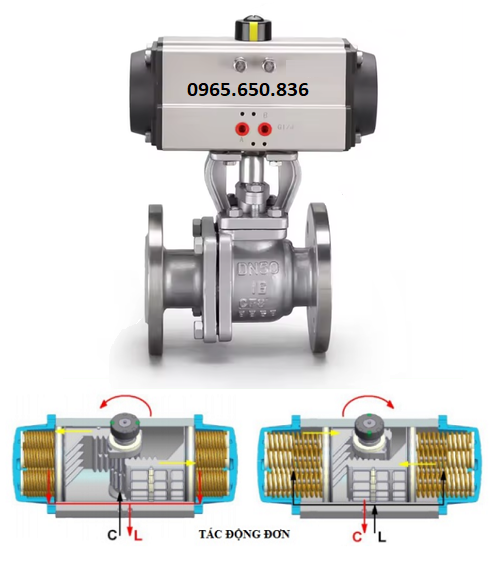

Nguyên lý hoạt động van bi điều khiển khí nén tác động đơn.

IV. Ưu điểm và nhược điểm của van bi điều khiển khí nén tác động đơn

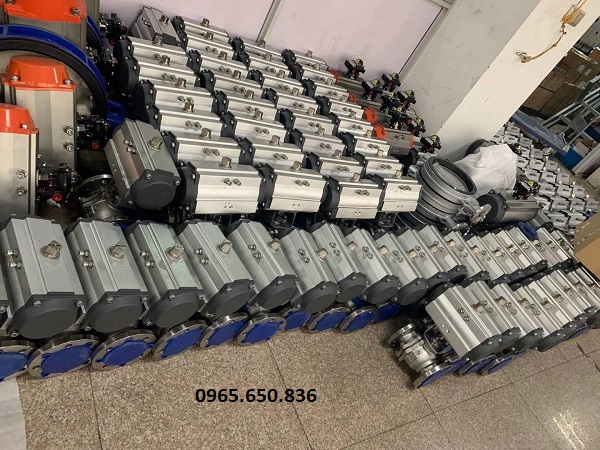

Van bi điều khiển bằng khí nén tác động đơn.

V. Ứng dụng thực tế của van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn được ứng dụng phổ biến trong các hệ thống đường ống sau:

- Ứng dụng trong các hệ thống cung cấp nước sạch, hệ thống xử lý nước thải đô thị, thành phố.

- Ứng dụng trong các hệ thống đóng gói thực phẩm, đồ uống, nước ngọt, bia rượu,...

- Ứng dụng trong các hệ thống xử lý hóa chất, hệ thống chiết xuất dung dịch,...

- Ứng dụng trong các hệ thống lọc hóa dầu, hệ thống khai thác tài nguyên thiên thiên.

- Ứng dụng trong các hệ thống phòng cháy, chữa cháy.

- Ứng dụng trong các hệ thống bơm, hệ thống điều chỉnh áp suất, đo đạt công xuất thiết bị.

Hiện nay các dòng van bi điều khiển khí nén tác động đơn đang được Thuận Phát Valve chúng tôi cung cấp trực tiếp trên thị trường với đấy đủ các chủng loại mẫu mã và kích thước với giá cả ưu đãi. Các dòng van chúng tôi cung cấp đều là hàng chính hãng được nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới hiện nay.

Liên hệ ngay để biết thêm chi tiết:

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van điều khiển khí nén 3 ngã.
