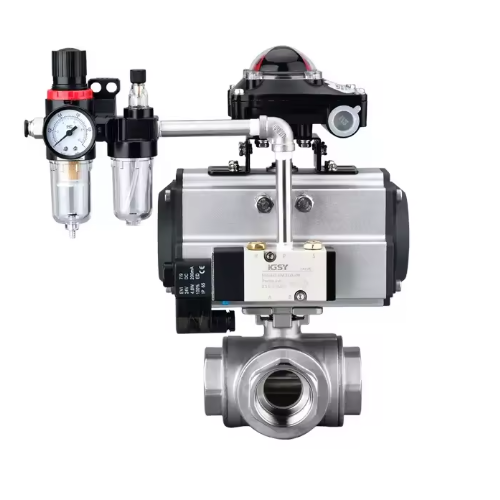

Van bi 3 ngã inox điều khiển khí nén

Hiện nay trên thị trường đối với các hệ thống đường ống công nghiệp, đặc biệt đối với các hệ thống cần chia rẽ và phân nhánh dòng chảy các dòng van 3 ngã đang là lựa chọn tối ưu. Các dòng van này có thiết kế đặc biệt có thể phân nhánh và chia dòng chảy thành nhiều hướng khác nhau, trong bài viết này chúng ta cùng tìm hiểu qua 1 dòng van 3 ngã đang rất được ưu chuộng sử dụng trên thị trường hiên nay. Chi tiết về dòng van này mời quá vị và các bạn cùng theo dõi bài viết dưới đây:

I. Tìm hiểu chung về van bi 3 ngã inox điều khiển khí nén

Van bi 3 ngã inox điều khiển khí nén là dòng van bi 3 ngã được sản xuất từ các chất liệu inox 304, inox 316 có khả năng chịu áp lực và nhiệt độ tốt, đặc biệt chất liệu inox giúp van có khả năng chống oxy hóa và hoạt động tốt trong các môi trường hóa chất. Ngoài ra van sử dụng bộ điều khiển khí nén để điều khiển hoạt động của van, thiết bị này giúp người sử dụng có thể điều khiển hoạt động của van bằng năng lượng khí nén từ xa mà không cần tác động vật lý lên van để điều khiển.

Van bi inox điều khiển khí nén 3 ngã với thiết kế 3 đầu kết nối với đường ống, bi van được thiết kế theo 2 dạng chính là dạng chữ L và dạng chữ T. Mỗi dạng thiết kế sẽ có kiểu điều hướng dòng chảy khác nhau, tùy vào nhu cầu sử dụng của hệ thống mà có thể lựa chọn dòng van mang thiết kết phù hợp nhất.

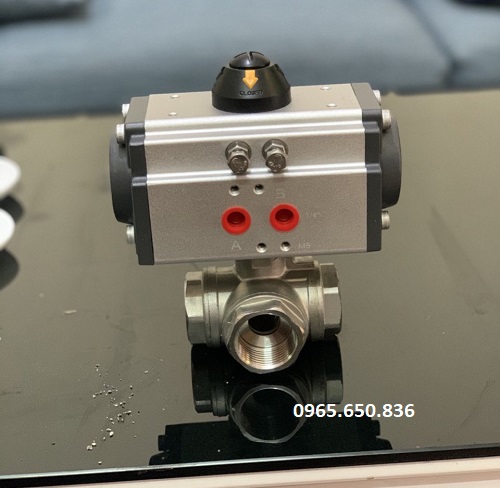

Van bi inox 3 ngã điều khiển khí nén.

Các dòng van bi 3 ngã inox điều khiển khí nén đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với đầy đủ các chủng loại, dạng kết nối và kích thước. Các sản phẩm đều được chúng tôi nhập khẩu chính hãng với đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành lên tới 1 năm, 1 đổi 1 nếu trong quá trình sử dụng phát hiện lỗi do đơn vị sản xuất.

1.1. Thông số kỹ thuật

• Kích cỡ van: DN15 – DN600
• Thân van: Inox 304, Inox 316.
• Bi van: inox.
• Trục van: Inox, thép WCB.
• Gioăng làm kín: PTFE, EPDM,…
• Dạng van: van 3 ngã.
• Thiết kế thân: 2 mảnh, 3 mảnh.
• Thiết kế bi van: Dạng chứ L – chữ T.
• Đầu khí nén: Hợp kim nhôm cao cấp.
• Kiểu điều khiển: ON/OFF và tuyến tính.
• Kiểu lắp đặt: lắp ren, lắp mặt bích.
• Tiêu chuẩn chống nước: IP67.
• Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI.
• Áp suất khí nén: Từ 3 – 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc: Từ - 20 độ C đến 250 độ C.
• Môi trường làm việc: Nước, nước sạch, nước thải, xăng, dầu, hơi, khí, gas, dung dịch, hóa chất,...
• Xuất xứ: Hàn Quốc, Malaysia, Đài Loan, Trung Quốc, Nhật Bản, EU,...
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.

1.2. Hình ảnh thực tế van bi 3 ngã inox điều khiển khí nén

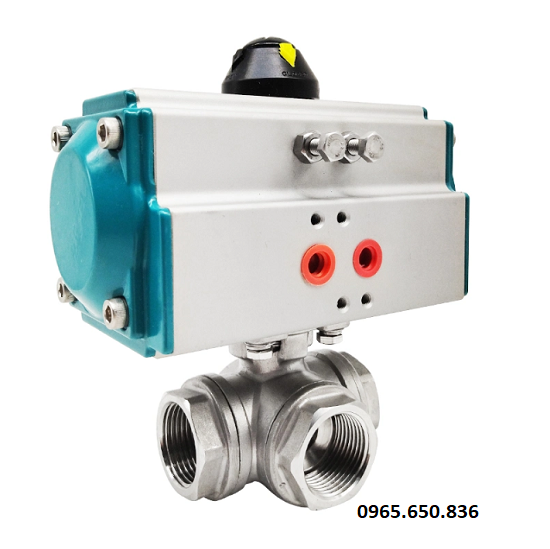

Van bi 3 ngã inox điều khiển khí nén nối ren.

Van bi 3 ngã inox điều khiển khí nén mặt bích.

II. Lý do nên sử dụng van bi 3 ngã inox điều khiển khí nén

Van bi 3 ngã inox điều khiển khí nén là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này có nhiều đặc điểm vượt trội khiến chúng trở thành lựa chọn tối ưu đối với các hệ thống đường ống. Một số các đặc điểm có thể nhắc đến như:

- Khả năng điều khiển dòng chảy: Van có khả năng điều khiển dòng chảy linh hoạt, có thể điều hướng, chia nhánh dòng chảy hay pha trộn các dòng chảy lại với nhau.

- Khả năng hoạt động: Van có khả năng hoạt động ổn định từ xa, các chi tiết được hoàn thiện tỉ mĩ giúp van có độ hoàn thiện cao ít gặp sự cố trong quá trình sử dụng và có tuổi thọ sử dụng lâu dài.

- Khả năng điều khiển tự động: Van có khả năng điều khiển từ xa bằng năng lượng khí nén, giúp hệ thống giảm thiểu nhân công và chi phí vận hành cho hệ thống.

- Khả năng chống ăn mòn và hóa chất: Được làm từ chất liệu inox, nên van có khả năng hoạt động tốt trong môi trường có nống độ oxy hóa cao hay các môi trường hóa chất ăn mòn,...

- Khả năng kết nối và lắp đặt nhanh chóng: Van có thiết kế nhỏ gọn, đi kèm với 2 dạng kết nối phổ biến như kết nối ren và mặt bích, rất thuận tiện cho lắp đặt và tháo rỡ khi bào trì bảo dưỡng.

III. Cấu tạo van bi 3 ngã inox điều khiển khí nén

Van bi 3 ngã inox điều khiển khí nén được cấu tạo từ 5 bộ phận chính, chi tiết từng bộ phận như sau:

3.1. Thân van

Thân của van bi 3 ngã inox điều khiển khí nén được sản xuất từ chất liệu inox 304, 316 với thiết kế 3 đầu kết nối với đường ống bằng kết nối ren hoặc kết nối mặt bích. Thân van là bộ phận chính giúp kết nối các bộ phận khác của van lại với nhau, ngoài ra thân van cũng có nhiều dạng thiết kế khác nhau như 2 mảnh, 3 mảnh,...

3.2. Trục van

Trục van là bộ phận chính chịu trách nhiệm hoạt động của đĩa van, bộ phận này có dạng hình trụ dài được đúc nguyên khối từ các chất liệu inox hoặc thép WCB. Hai đầu của trục van được kết nối trực tiếp với bi van và bộ điều khiển khí nén, để điều khiển hoạt động của bi van.

3.3. Đĩa van

Hay còn được gọi là bi van, bộ phận này có 2 dạng thiết kế chính là dạng chữ L và dạng chữ T, tùy vào nhu cầu sử dụng mà lựa chọn dạng thiết kế phù hợp nhất.

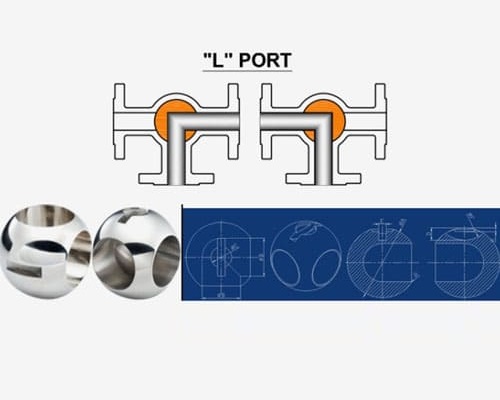

- Dạng chữ L: Dạng đĩa van này cho phép van đóng 1 cửa và lưu chất có thể di chuyển qua 2 cửa còn lại theo chiều thằng hoặc vuông góc tùy theo nhu cầu sử dụng.

Thiết kế bi van dạng chữ L.

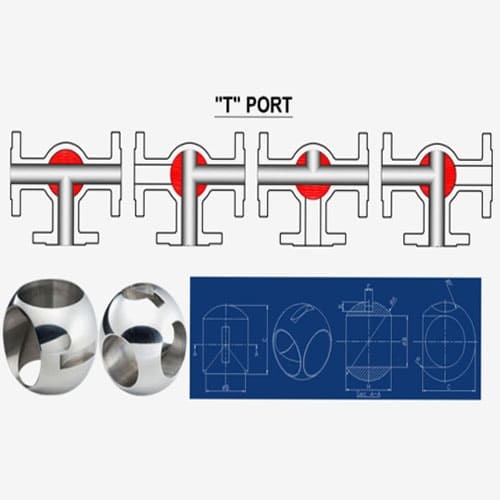

- Dạng chữ T: Ở dạng đĩa van này, van không chỉ có các kiểu hoạt động của dạng chữ L, mà còn có khả năng mở cho dòng chảy di chuyển qua van theo cả 3 hướng kết nối.

Thiết kế bi van dạng chữ T.

3.4. Gioăng làm kín

Được làm từ các chất liệu có độ đàn hồi cao, gioăng được bao bọc bên ngoài bi van có nhiệm vụ đảm bảo độ kín cho van khi hoạt động và nâng đỡ bi van, giúp van có thể hoạt động dễ dàng hơn.

3.5. Bộ điều khiển khí nén

Đây là bộ phận giúp người sử dụng có thể điều khiển hoạt động của đĩa van, khi được cấp khí nén bộ điều khiển khí nén sẽ điều khiển đĩa van di chuyển theo các hướng đã được lắp đặt sẵn theo nhu cầu của người sử dụng. Bộ điều khiển khí nén có 2 dạng hoạt động chính, tùy vào nhu cầu sử dụng của hệ thống mà có thể lựa chọn dạng hoạt động phù hợp.

• Van bi 3 ngã inox điều khiển khí nén tác động đơn
• Van bi 3 ngã inox điều khiển khí nén tác động kép

IV. Thuận Phát Valve đơn vị cung cấp van công nghiệp hàng đầu thị trường

Hiện nay Thuận Phát Valve chủng tôi là đơn vị hàng đầu cung cấp các dòng van công nghiệp trên thị trường hiện nay, các dòng van này đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu. Quá trình nhập khẩu được chúng tôi kiểm tra nghiêm ngặt từ khâu sản xuất đến khâu nhập kho, việc này giúp chúng tôi luôn đảm bảo được chất lượng và giá thành của sản phẩm luôn ở mức ưu đãi nhất thị trường.

Các dòng van bi 3 ngã inox điều khiển khí nén được chúng tôi cung cấp trên thị trường với đầy đủ các chủng loại, mẫu mã, kích thước và đặc biệt giá thành luôn ưu đãi nhất thị trường, bảo hành lên tới 12 tháng. Quý khách hàng đang quan tâm sản phẩm và muốn nhận được tư vấn chi tiết của sản phẩm vui lòng liên hệ trực tiếp với chúng tôi, các chuyên viên tư vấn hàng đầu của chúng tôi luôn sẵn sàng giải đáp các thắc mắc của quý khách hàng.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi.
