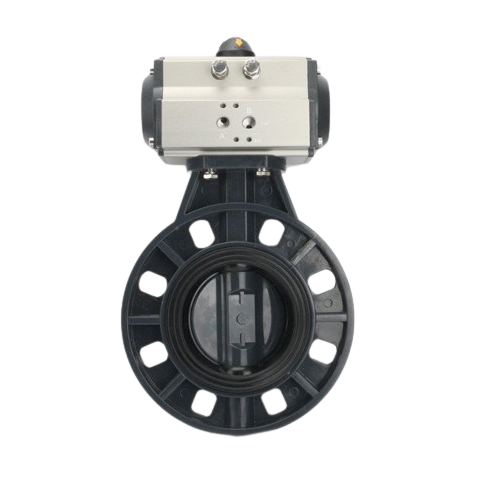

Van bướm nhựa điều khiển khí nén

I. Giới thiệu van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén là dòng van công nghiệp được sử dụng để điều khiển đóng mở dòng chảy lưu chất trong hệ thống đường ống. Dòng van này sử dụng áp lực khí nén để hoạt động, bằng cách truyền khí nén vào bộ truyền động khí nén, thiết bị này giúp chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động điều khiển hoạt động của van bướm.

Van bướm nhựa điều khiển khí nén có phần van bướm được làm từ nhiều chất liệu nhựa khác nhau như PVC, UPVC, CPVC, PPH,…mới loại chất liệu đều có những đặc tính riêng. Phù hợp sử dụng trong các môi trường lưu chất khác nhau.

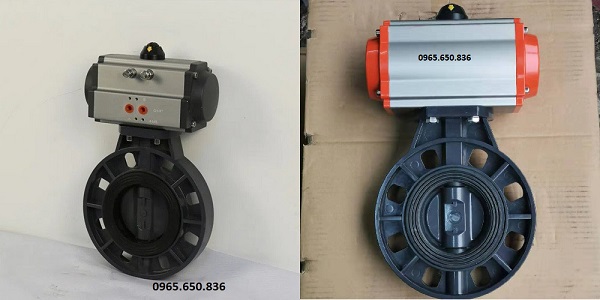

Van bướm điều khiển khí nén bằng nhựa.

Ngoài ra dòng van này còn được sản xuất với nhiều kích thước khác nhau từ DN50 đến DN200, phù hợp lắp đặt trong mọi hệ thống đường ống hiện nay. Ngoài ra với khả năng điều khiển tự động, van bướm nhựa điều khiển khí nén sẽ giúp người sử dụng tăng khả năng vận hành van, giảm thiểu nhân công trong việc vận hành hệ thống.

1.1. Thông số kỹ thuật

• Kích thước: DN50 – Dn250.
• Chất liệu van: Nhựa PVC, UPVC, CPVC, PPH,…
• Chất liệu gioăng: PTFE, EPDM.
• Dạng điều khiển: Điều khiển khí nén
• Dạng kết nối: Kết nối mặt bích, kết nối dạng kẹp Wafer.
• Dạng điều khiển: Tác động đơn, tác động kép, tuyến tính.
• Dạng hoạt động: ON/OFF, Tuyến tính.
• Áp xuất đầu khí: 3 – 8 BAR.
• Áp xuất làm việc: PN10 - PN16.
• Nhiệt độ làm việc: Từ 0 độ C đến 80 độ C.
• Môi trường hoạt động: Dung dịch chất lỏng, nước, hơi, khí, hóa chất,...
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia,…
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

1.2. Bộ truyền động khí nén

Bộ truyền động khí nén hay còn được gọi với cái tên tiếng anh là Pneumatic Actuator, đây là thiết bị được kết nối với các dòng van công nghiệp để điều khiển hoạt động của van. Thiết bị này có khả năng chuyển đổi năng lượng khí nén thành chuyển động xoay từ đó tác động điều khiển hoạt động của các dòng van công nghiệp.

Bộ điều khiển này sử dụng áp xuất khí nén từ 3 – 8bar để hoạt động, với đa dạng kích thước có thể lắp đặt trên hầu hết các kích thước van công nghiệp phổ biến hiện nay. Bộ truyền động khí nén là thiết bị tự động hóa được áp dụng sử dụng rất phổ biến hiện nay, chúng đem lại cho hệ thống khả năng điều khiển van tự động, giúp tăng khả năng hoạt động của hệ thống và giảm thiểu nhân công vân hành.

Thông số kỹ thuật

• Model: 053DA, 063DA, 075DA, 083DA, 092DA,…205DA.
• Chất liệu: Hợp kim nhôm, sơn tĩnh điện.
• Áp lực khí nén: 3 – 8bar.
• Tiêu chuẩn: Tiêu chuẩn kháng nước, bụi IP67, IP68.
• Momen xoắn: 17,8Nm – 250Nm.
• Nhiệt độ làm việc: - 20 độ C – 80 độ C.
• Dạng hoạt động: Tác động đơn, tác động kép.
• Dạng điều khiển: ON/OFF, tuyến tính.
• Hãng sản xuất: Kosaplus, Geko, Haitima, Alohan, Sypa,…
• Xuất xứ: Đài Loan, Hàn Quốc,…
• Bảo hành: 12 tháng.

II. Một số đặc điểm nổi bật và hạn chế của van bướm nhựa điều khiển khí nén

2.1. Các đặc điểm nổi bật của van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén là dòng van được sử dụng rất phổ biến hiện nay, bởi dòng van này có nhiều ưu điểm nổi bật. Mang lại nhiều lợi ích cho người sử dụng và hệ thống đường ống.

• Van có đa dạng kích thước mẫu mã, giúp người sử dụng rất dễ dàng lựa chọn loại phù hợp đối với hệ thống đường ống.
• Van có được sản xuất đạt các tiêu chuẩn kháng nước, khangs bụi IP67, IP68.
• Với khả năng điều khiển tự động, giúp người sử dụng vận hành hệ thống dễ dàng hơn, giảm thiểu nhân công vận hàng.
• Van rất phù hợp sử dụng trong các hệ thống hóa chất, các hệ thống trong môi trường có nồng độ oxi hóa cao.
• Van có giá thành khá rẻ so với các dòng van được làm từ chất liệu khác.
• Van được điều khiển hoàn toàn bằng năng lượng khí nén tự nhiên, an toàn không gây tổn hại cho môi trường.
• Được sản xuất với đa dạng chất liệu, mỗi chất liệu đề có đặc tính riêng, giúp gia tăng khả năng hoạt động của van trong các môi trường khác nhau.

2.2. Một số hạn chế khi sử dụng van bướm nhựa khí nén

• Được làm từ các chất liệu nhựa nên khả năng chịu áp lực và nhiệt độ của van còn hạn chế.
• Van bị giới hạn kích thước ở DN250, đối với các kích thước lớn cần đặt hàng trước.
• Trong quá trình sử dụng van thường xả khí và gây ra tiếng ồn.

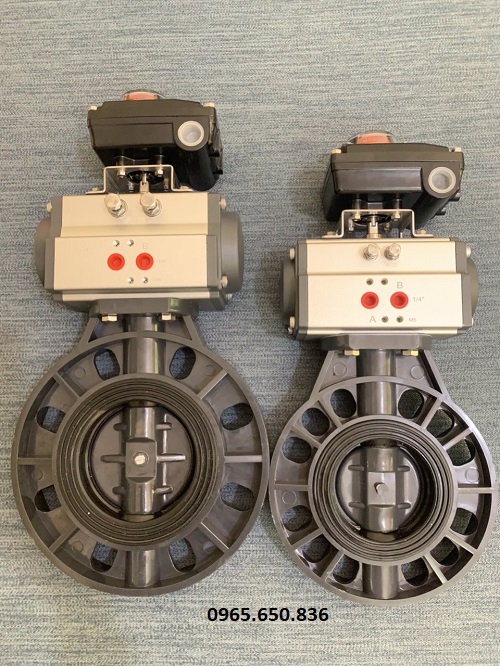

Van bướm nhựa PVC điều khiển khí nén.

III. Cấu tạo và cách van bướm nhựa điều khiển khí nén hoạt động

3.1. Cấu tạo cơ bản của van bướm nhựa điều khiển khí nén

Cấu tạo chính của van bướm nhựa điều khiển khí nén được chia làm 2 phần khác nhau đó là bộ truyền động khí nén và van bướm cơ học. Cụ thể cấu tạo của từng phần như sau:

Bộ truyền động khí nén

Bộ truyền động khí nén là thiết bị được kết nối trực tiếp với các dòng van công nghiệp để điều khiển hoạt động của van. Thiết bị này có 2 dạng chính là tác động đơn và tác động kép, tuy được phân làm 2 dạng nhưng cấu tạo của không có quá nhiều điểm khác nhau.

• Thân bộ truyền động
• Piston
• Trục bánh răng
• Óc điều chỉnh
• Núm hiển thị
• Lò xo đàn hồi ( Chỉ có ở tác động đơn )
• Gioăng làm kín

Van bướm nhựa

Van bướm nhựa là dòng van được chế tạo từ các vật liệu nhựa PVC< UPVC< CPVC, PPH,… Tuy được chế tạo từ chất liệu khác nhau, nhưng dòng van này cũng có cấu tạo chung như các dòng van bướm khác.

• Thân van
• Trục van
• Đĩa van
• Gioăng làm kín

Cụ thể chi tiết cấu tạo của van bướm, tham khảo hình ảnh dưới đây.

3.2. Cách vận hành van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén hoạt động dựa trên nguyên lý chuyển đổi áp lực khí nén thành momen xoắn, từ đó điều khiển hoạt động của van cơ. Cụ thể cách dòng van này hoạt động như sau:

Trên thiết bị truyền động khí nén sẽ có 2 điểm cung cấp khí nén, được đánh dấu ký hiệu lần lượt là A và B. Khi khí nén được cung cấp vào cổng A, khí sẽ được truyền vào khoang trong của thiết bị truyền động và đẩy piston di chuyển ra xa trục bánh răng.

Lúc này bánh răng của piston được liên kết với trục bánh răng sẽ tác động làm trục bánh răng di chuyển, tạo ra chuyển động xoay cho trục bánh răng. Trục van được liên kết trực tiếp với trục bánh răng sẽ di chuyển theo và khiển đĩa van xoay 1 góc 90 độ thực hiện quá trình mở van.

Khi khí nén được cung cấp vào cổng B, khí nén sẽ đi vào khoang ngoài của thiết bị điều khiểm và ép piston di chuyển lại gần trục bánh răng. Tạo ra chuyển động xoay cho trục bánh răng và tác động lên trục van khiển đĩa van đang ở góc 90 độ di chuyển về góc 0 độ với thân van ( Thực hiện quá trình đóng van )

IV. Một số dòng van bướm nhựa điều khiển khí nén

4.1. Van bướm nhựa điều khiển khí nén tác động kép

Van bướm nhựa điều khiển khí nén tác động kép là dòng van bướm khí nén ON/OFF, tức dòng van này sử dụng cơ chế đóng mở hoàn toàn để hoạt động. Tác động kép ở đây chúng ta có thể hiểu là tác động 2 lần để điều khiển hoạt động của van, 1 lần tác động để mở van và 1 lần tác động để đóng van.

Hiện nay dòng van này đang được sử dụng rất phổ biến, bởi giá thành rẻ, vận hành đơn giản, đặc biệt đem lại nhiều lợi ích cho hệ thống và người sử dụng.

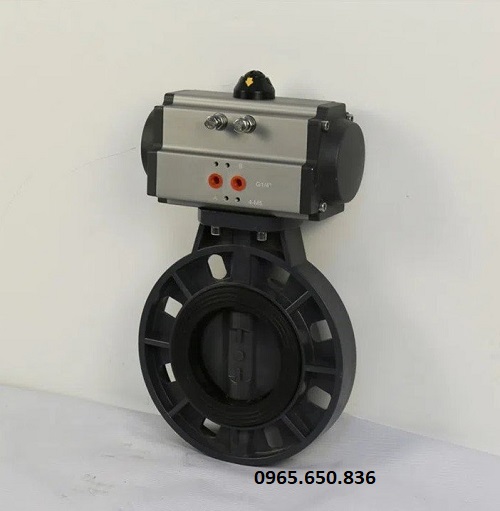

Van bướm nhựa điều khiển khí nén tác động kép.

4.2. Van bướm nhựa điều khiển khí nén tác động đơn

Khác với dòng van tác động kép ở trên, van bướm nhựa điều khiển điện tác động đơn lại chỉ cần sử dụng 1 lần tác động để điều khiển hoạt động của van. Dòng van này được thiết kế các lò xo được đặt ở khoàng ngoài của thiết bị truyền động khí nén, các lò xo này có nhiệm vụ đẩy piston lại gần trục bánh răng khi ngừng cung cấp khí nén vào khoang trong của thiết bị truyền động.

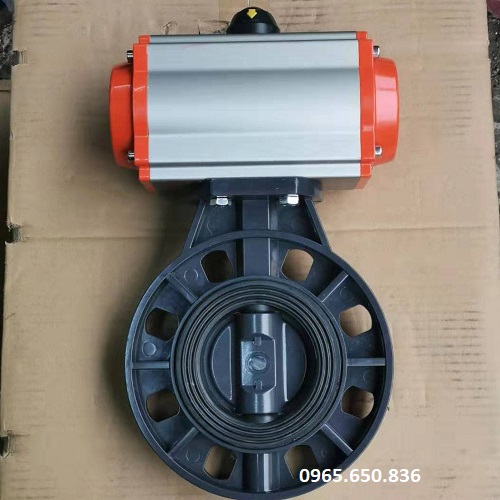

Van bướm nhựa điều khiển khí nén tác động đơn.

4.3. Van bướm nhựa điều khiển khí nén tuyến tính

Van bướm nhựa điều khiển khí nén tuyến tính là dòng van có thể thực hiện điều tiết lưu lượng dòng chảy, van bướm nhựa điều khiển điện tuyến tính là dòng van được sử dụng để thực hiện nhiệm vụ này. Nhờ vào sự kết hợp với bộ định vị điều tiết khí nén, thiết bị này sử dụng tín hiệu 4 – 20MHA để điều khiển các góc độ mở của cánh van.

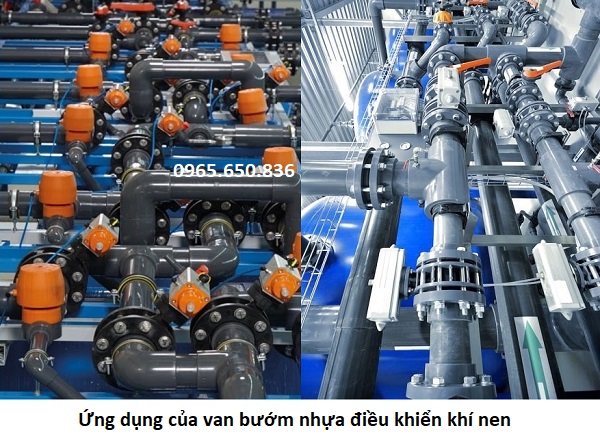

V. Ứng dụng cụ thể của van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén là dòng van mang nhiều ưu điểm vượt trội, rất được ưu chuộng sử dụng trong các hệ thống công nghiệp và cả các đường ống dân dụng hiện nay. Dòng van này đang dần thay thế các dòng van hoạt động cơ học nhờ vào khả năng điều khiển từ xa, có thời gian đóng mở nhanh chóng, giúp người sử dụng thuân tiện cho việc vận hành hệ thống.

Một số ứng dụng cụ thể của van bướm nhựa điều khiển khí nén, có thể kể đến như:

• Van được ứng dụng trong các hệ thống hóa chất, các hệ thống đường ống dẫn axit, bazo, kiềm.
• Van được sử dụng trong các hệ thống sản xuất công nghiệp, sản xuát thực phẩm, bia, rượu, nước giải khát.
• Được ứng dụng rất phổ biến trong các hệ thống bể bơi gia đình,…
• Ứng dụng trong các hệ thống khai thác dầu mỏ, chất đốt, khí tự nhiên.
• Ứng dụng trong các hệ thống nước nông nghiệp, các hệ thống nuôi tròng thủy, hãi sản .

VI. Mua van bướm nhựa điều khiển khí nén ở đâu uy tín – chất lượng

Hiện nay việc tìm kiếm 1 địa điểm cung cấp các dòng van công nghiệp nói chung và các dòng van bướm nhựa điều khiển khí nén nói riêng tại thị trường Việt Nam sẽ không quá khó khăn. Tuy nhiên, lại không có quá nhiều đơn vị uy tín, cung cấp hàng chất lượng với giá cả vừa phải.

Công ty chúng tôi hiện đang là 1 trong những nhà cung cấp hàng đầu trong lĩnh vực van công nghiệp tại thị trường Việt Nam. Với nhiều năm kinh nghiệm trong ngành chúng tôi đảm bảo sản phẩm chính hãng với đầy đủ giấy tờ như CO-CQ, Catalog,…

Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các hãng sản xuất hàng đầu, không qua trung gian nên giá cả của chúng tôi luôn canh trạnh nhất thị trường hiện nay. QUý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vân và báo giá chính xác nhất.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sống - Cự Khê - Thanh Oai - Hà Nội.
