Van bướm điều khiển khí nén tác động đơn

I. Van bướm điều khiển khí nén tác động đơn là gì?

Van bướm điều khiển khí nén tác động đơn hay còn được gọi với cái tên khác như van bướm điều khiển khí nén tác động 1 lần, bởi dòng van này được trang bị thêm các lò xo đàn hồi đặt ở 2 đầu của piston. Lò xo này có tác dụng đẩy piston quay về vị trí ban đầu khi ngừng cung cấp khí nén vào bộ điều khiển.

Chính nhờ đặc điểm trên mà dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, với chức năng điều khiển hoạt động đóng và mở dòng chảy lưu chất. Ngoài ra nhằm đáp ứng mọi nhu cầu sử dụng của thị trường hiện nay, các nhà sản xuất đã đa dạng hóa chất liệu, kiểu dáng và kích thước van, giúp người sử dụng có thể dễ dàng lựa chọn dòng van phù hợp nhất với hệ thống.

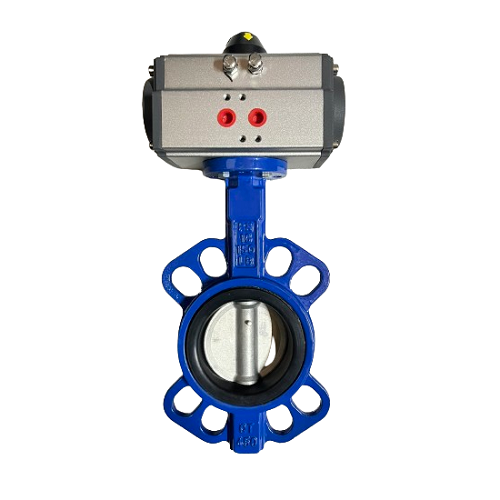

Van bướm điều khiển khí nén tác động đơn.

Hiện nay các dòng van bướm điều khiển khí nén tác động đơn đang được Thuận Phát Valve chúng tối cung cấp chính hãng trên toàn quốc với giá cả ưu đãi nhất. Chúng tôi có đầy đủ tất cả các chất liệu của van, cũng như các mẫu mã và kích thước van từ DN50 - DN1200, ngoài ra là sản phẩm chính hãng nên sản phẩm của chúng tôi luôn có đầy đủ các giấy tờ và được bảo hành lên đến 12 tháng.

1.1. Lý do nên sử dụng van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn là một trong những dòng van điều khiển ON OFF được ưu chuộng sử dụng nhất trên thị trường hiện nay. Dòng van này có nhiều đặc điểm nổi trội, khiến chúng đang dần trở thành 1 thành phần không thể thiếu trong các hệ thống đường ống công nghiệp hiện nay.

• Van có khả năng tự động đóng đĩa van mà không cần tác động từ người sử dụng nhờ vào lực đàn hồi của lò xo.
• Có thể điều khiển hoạt động của van từ xa mà không cần đến vị trí lắp đặt van, có thể trang bị thêm các thiết bị để có thể dễ dàng kiểm soát hoạt động của van hơn.
• Thiết kế nhỏ gọn, thuận tiện cho việc lắp đặt và di chuyển, đặc biệt trọng lượng của van nhỏ hơn nhiều so với các dòng van cùng chức năng khác.

1.2. Thông số kỹ thuật

• Kích thước: Từ DN50 đến DN1200.
• Chất liện van cơ: Inox, gang, thép, nhựa.
• Chất liệu bộ điều khiển: Hợp kim nhôm.
• Loại điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF.
• Kiểu vận hành: Tác động đơn.
• Dạng kết nối: Mặt bích, wafer, Lug.
• Khí nén sử dụng: 3bar - 8bar.
• Tiêu chuẩn bộ điều khiển: IP67- IP68.
• Tiêu chuẩn mặt bích: BS, DIN, JIS, ANSI.
• Áp lực làm việc: PN10,...PN40.
• Nhiệt độ làm việc: Tối đa 300 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, khí, hơi, xăng, dầu, hóa chất,....
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia, EU,...
• Bảo hành 12 tháng, 1 đổi 1 trong vòng 1 năm.
• Tình trạng hàng: Luôn có sẵn đầy đủ mẫu mã, chủng loại, kích thước với SLL.

II. Hình ảnh thực tế van bướm điều khiển khí nén tác động đơn

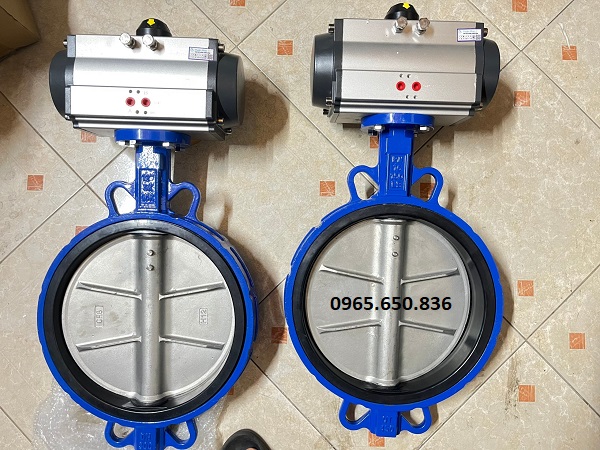

Dưới đây là 1 số hình ảnh van bướm điều khiển khí nén tác động đơn tại tổng kho van bướm điều khiển khí nén hàng đầu - Thuận Phát Valve chúng tôi.

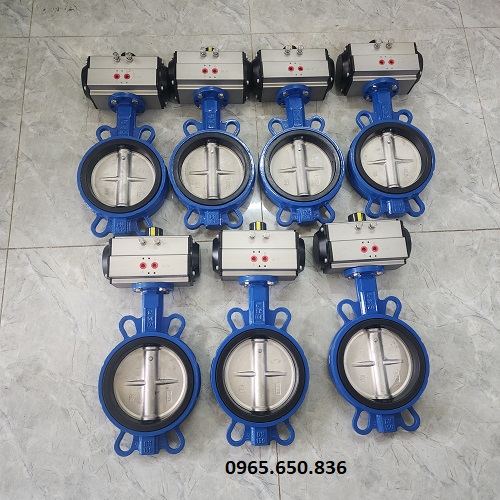

Van bướm điều khiển khí nén tác động đơn DN125.

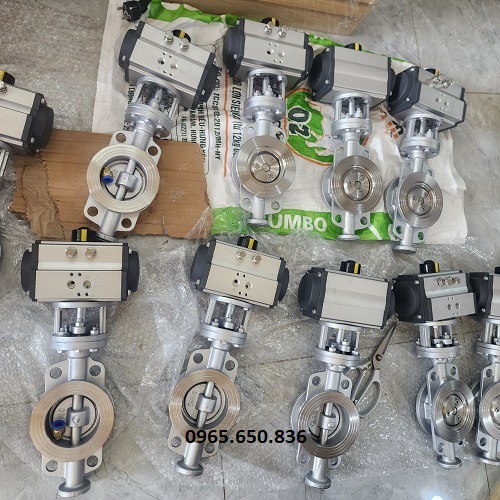

Van bướm khí nén tác động đơn chịu nhiệt độ cao.

III. Cấu tạo và nguyện lý hoạt động của van bướm điều khiển khí nén tác động đơn

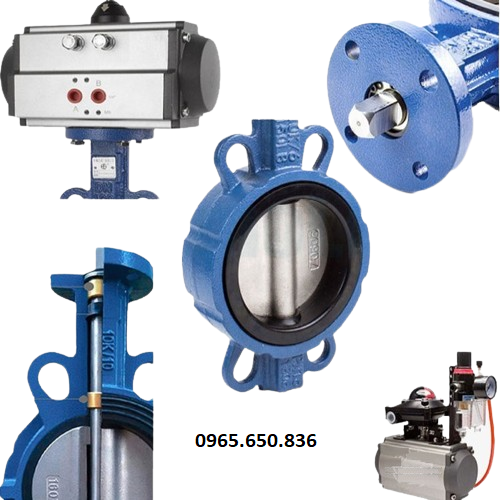

3.1. Cấu tạo

Van bướm điều khiển khí nén tác động đơn là dòng điều khiển ON/OFF bằng khí nén, được trang bị thêm các lò xo đàn hồi ở 2 đầu của piston. Các lò xo đàn hồi này có nhiệm vụ đẩy piston về vị trí ban đầu sau khi ngừng cung cấp khí nén vào van, cấu tạo cảu dòng van này cũng tương đồng như cấu tạo của các dòng van điều khiển khí nén khác đều được chia làm 2 phần là van cơ và bộ điều khiển điện.

Cấu tạo phần van cơ

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín

Cấu tạo bộ điều khiển

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston
• Bánh răng piston
• Núm hiển thị hành trình
• Vít điều chỉnh hành trình
• Điểm kết nối khí nén
• Lò xo đàn hồi

3.2. Nguyên lý hoạt động

Nguyên lý hoạt động của van bướm điều khiển khí nén tác động đơn hoàn toàn dựa vào việc cung cấp khí nén vào bộ điều khiển khí nén để mở van và ngừng cung cấp để đóng van. Cụ thể, khi khí nén được cung cấp và bộ điều khiển khí nén, áp lực của khí nén sẽ đẩy piston di chuyển từ đó tác động khiến trục bánh răng xoay, trục van được kết nối trực tiếp với trục bánh răng sẽ di chuyển theo và khiển đĩa van mở.

Muốn đóng van chỉ cần ngừng cung cấp khí nén vào bộ điều khiển, lúc này các lò xo đàn hồi sẽ đẩy piston về vị trí ban đầu và khiển đĩa van đóng lại ngăn chặn dòng chảy lưu chất di chuyển qua van.

IV. Các dòng van bướm điều khiển khí nén tác động đơn mà chúng tôi đang cung cấp

4.1. Van bướm inox điều khiển khí nén tác động đơn

Van bướm inox điều khiển khí nén tác động đơn là dòng van đượn có phần van cơ được làm từ chất liệu inox, đây là chất liệu có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt có khả năng chống oxi hóa và ăn mòn từ các chất hóa học, vì vậy dòng van này được sử dụng rất phổ biến trong các hệ thống nước nước sạch, hóa chất, hay các hệ thông trong môi trường có nồng độ oxi hóa cao.

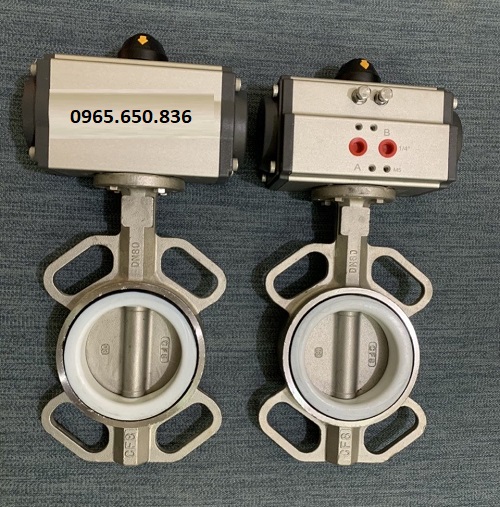

Van bướm inox khí nén tác động đơn.

4.2. Van bướm gang điều khiển khí nén tác động đơn

Van bướm gang điều khiển khí nén tác động đơn là dòng được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được làm từ chất liệu gang có độ bền tốt, khả năng chịu áp lực và nhiệt độ khá. Đặc biệt giá thành của dòng van này rẻ hợn so với các dòng van được làm từ chất liệu thép hoặc inox.

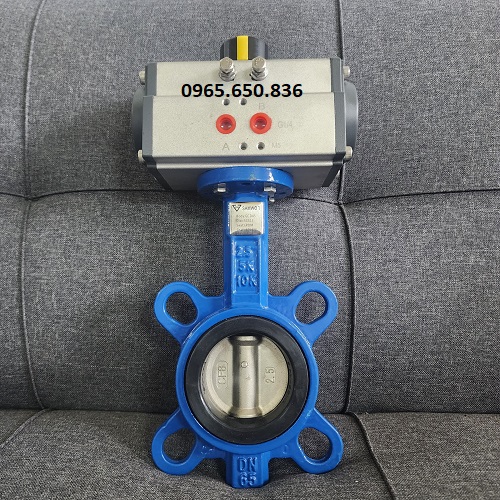

Van bướm gang khí nén tác động đơn.

4.3. Van bướm thép điều khiển khí nén tác động đơn

Van bướm thép điều khiển khí nén tác động đơn là dòng van được sử dụng rất phổ biến trong các trong hệ thống đường ống có nhiệt độ và áp lực cao. Bởi dòng van này được làm từ chất liệu thép WCB có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, nhiệt độ tối đa có thể chịu lên tới 450 độ C.

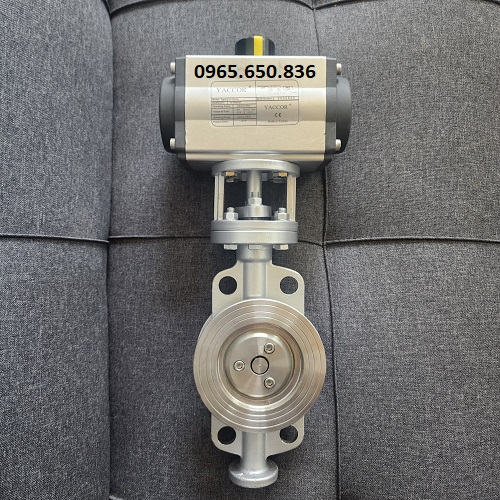

Van bướm thép khí nén tác động đơn.

4.4. Van bướm nhựa điều khiển khí nén tác động đơn

Van bướm nhựa điều khiển khí nén tác động đơn là dòng van được sử dụng khá phổ biến hiện nay, dòng van này được làm từ các chất liệu nhựa PVC, UPVC, CPVC, PPH, PPR. Được sử rất rất phổ biến trong các hệ thống đường ống ở nhiệt động thông thường, hay các hệ thống đường ống hóa chất.

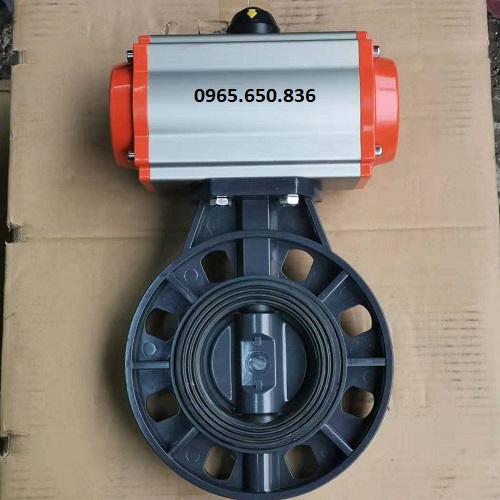

Van bướm nhựa khí nén tác động đơn.

4.5. Một số dòng van bướm điều điều khiển khí nén tác động đơn khác trên thị trường

• Van bướm mặt bích điều khiển khí nén tác động đơn
• Van bướm wafer điều khiển khí nén tác động đơn
• Van bướm lug điều khiển khí nén tác động đơn
• Van bướm vi sinh điều khiển khí nén tác động đơn
• Van bướm Hàn Quốc điều khiển khí nén tác động đơn
• Van bướm Đài Loan điều khiển khí nén tác động đơn

V. Đánh giá ưu điểm và nhược điểm của van bướm điều khiển khí nén tác động đơn

VI. Ứng dụng của van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn là một trong những dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Một số ứng dụng cụ thể của dòng van này có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống đường ống dẫn nước sạch, nước sinh hoạt đô thị, nước sạch trong sản xuất.

Ứng dụng 2: Sử dụng trong các hệ thống xử lý nước thải đô thị, nước thải sản xuất công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống nước tòa nhà cao tầng, các hệ thống trong TTTM, khu văn phòng,...

Ứng dụng 4: Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa chung tâm Chiller.

Ứng dụng 5: Sử dụng trong các hệ thống bơm, các hệ thống tưới tiêu nông nghiệp.

Ứng dụng 6: Sử dụng trong các hệ thống nhà máy sản xuất cồng nghiệp hiện đại.

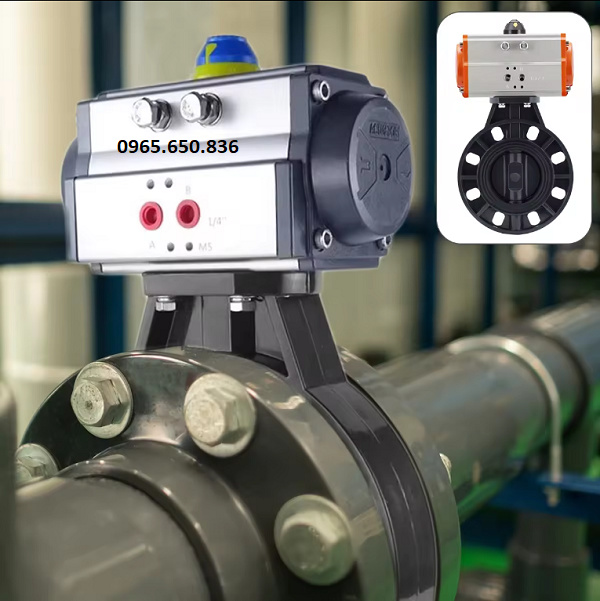

Ứng dụng van bướm điều khiển khí nén tác động đơn.

VII. Báo giá van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn là dòng van có rất nhiều các chủng loại chất liệu, kiểu dáng, kích thước,...mỗi một đặc điểm trên đều có ảnh hưởng rất lớn tới giá thành của dòng van này trên thị trường. Đặc biệt ở thời điểm thị trường có nhiều biến động như hiện nay, giá thành của dòng van này có thể thay đổi theo theo tháng, theo quý.

Vì vậy, quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Chân thành cảm ơn quý vị đã tin tưởng và đồng hành cùng Thuận Phát Valve chúng tôi, chúng tôi rất hân hạnh được phục vụ và phát triển cùng quý vị trong các dự án đã, đang và sắp tới.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén tác động kép.
