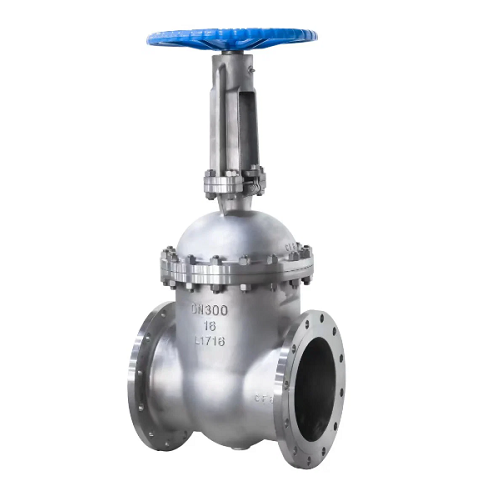

Van cổng vô lăng
Tên sản phẩm: Van cổng vô lăng
Giá: 0 ₫
Thông số kỹ thuật
| Kích thước: | DN50 - DN1500. |
| Chất liệu van: | Inox, gang, thép. |
| Gioăng làm kín: | PTFE, EPDM. |
| Dạng điều khiển: | Tay quay vô lăng. |
| Dạng kết nối: | Kết nối mặt bích. |
| Tiêu chuẩn: | JIS, DIN, BS, ANSI. |
| Áp suất: | PN10, PN16, PN25, PN40. |
| Nhiệt độ: | Tối đa 220 độ C. |
| Đơn vị cung cấp: | Thuận Phát Valve. |
| Bảo hành: | 12 tháng. |
Lượt xem 15034
Đánh giá 1 lượt đánh giá
Mục lục - Van cổng vô lăng
I. Giới thiệu van cổng vô lăng
Van cổng vô lăng hay còn được gọi với cái tên khác như van cổng tay quay, đay là dòng van cổng sử dụng tay quay vô lăng để điều khiển hoạt động của van. Đây cũng là dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, bởi chúng có giá thành khá rẻ, khả năng điều khiển dễ dàng không cần quá nhiều chuyên môn để sử dụng.

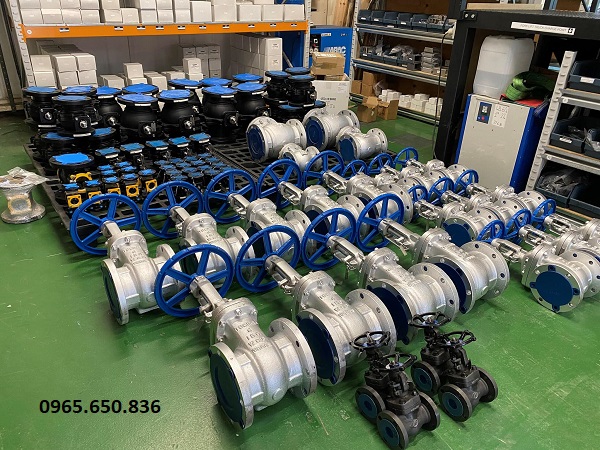

Van cổng tay quay vô lăng.
Van cổng vô lăng được sản xuất từ nhiều chất liệu khác nhau, mỗi dạng chất liệu sẽ phù hợp sử dụng ở trong các môi trường hệ thống và lưu chất khác nhau. Ngoài ra nhằm đáp ứng hết nhu cầu sử dụng của thị trường hiện nay, dòng van này cũng được sản xuất với đa dạng chủng loại và kích thước, dãi kích thước rộng từ DN50 - DN1500 giúp van phù hợp lắp đặt trên mọi kích thước đường ống hiện nay.
1.1. Thông số kỹ thuật
- Sản phẩm: Van cổng vô lắng - Van cổng tay quay.
- Kích thước: Từ DN50 đến DN1500.
- Chất liệu thân: Inox, gang, thép.
- Chất liệu đĩa: Inox, thép.
- Gioăng làm kín: PTFE, EPDM, Teflog.
- Dạng điều khiển: Tay quay vô lăng.
- Dạng kết nối: Kết nối mặt bích.
- Dạng hoạt động: ON/OFF.
- Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
- Áp suất làm việc: PN10, PN16, PN25, PN40.
- Nhiệt độ làm việc: Từ - 10 độ C đến 220 độ C.
- Môi trường sử dụng: Nước sạch, nước thải, xăng, dầu, hóa chất, than, bột, xi măng,...
- Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Malaysia,...
- Đơn vị cung cấp: Thuận Phát Valve.
- Bảo hành: 12 tháng.
1.2. Hình ảnh thực tế van cổng vô lăng

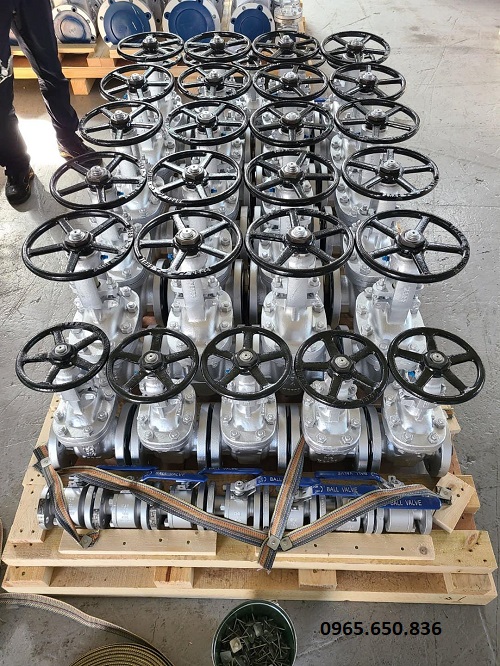

Van cổng tay quay vô lăng tại kho Thuận Phát.
II. Cấu tạo và nguyên lý hoạt động van cổng vô lăng
2.1. Cấu tạo van cổng vô lăng
Van cổng vô lăng được cấu tạo từ 5 bộ phận chính, các chi tiết cấu tạo của dòng van này đều được sản xuất trên dây chuyền hiện đại hàng đầu hiện nay đạt độ hoàn thiện cao. Điều này giúp van có khả năng hoạt động ổn định khi sử dụng trên hệ thống và ít xảy ra các sự cố trong thời gian dài sử dụng.
Thân van: Được làm từ các chất liệu gang, thép, inox có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đây là bộ phận có kích thước lớn nhất van, có nhiệm vụ liên kết các chi tiết khác của van và kết nối van với đường ống hệ thống.
Trục van: Được đặt dọc theo thân van và được đúc nguyên khối từ các chất liệu có độ cứng cao như inox hoặc thép. Trục van được kết nối trục tiếp với đĩa van và tay quay vô lăng để điều khiển hoạt động lên xuống của đĩa van.
Đĩa van: Có dạng hình dẹp mỏng, giống như cánh cửa có thể nâng lên và hạ xuống để điều khiển dòng chảy lưu chất. Đĩa van được gắn liền với trục van và chịu sự điều khiển của trục van.
Gioăng làm kín: Là bộ phận giúp van có thể đảm bảo được độ kín khi sử dụng trong hệ thống đường ống, bộ phận này thường được làm từ các chất liệu có độ có giản tốt như PTFE, EPDM, Teflog,...
Tay quay vô lăng: Hay còn được gọi là bộ phận điều khiển, có hình dạng giống với vô lăng oto có thể quay trái và quay phải để điều chỉnh hoạt động của van.

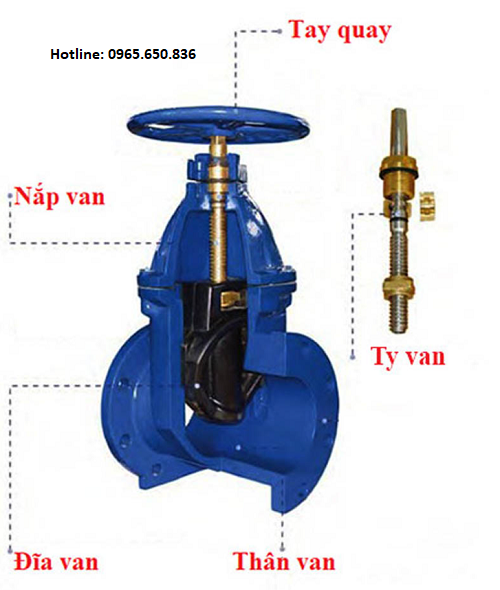

Chi tiết cấu tạo van cổng vô lăng.
2.2. Nguyên lý hoạt động
Van cổng vô lăng có nguyên lý hoạt động khá đơn giản, dòng van này hoạt động hoàn toàn dựa vào tác động lực của người sử dụng lên tay quay vô lăng từ đó khiến trục van di chuyển và điều khiển hoạt động lên xuống của đĩa van. Cụ thể quá trình hoạt động của dòng van này như sau:
Quá trình mở: Khi người sử dụng quay tay quay vô lăng về bên trái, trục van được gắn liền với tay quay vô lăng và đĩa van sẽ di chuyển theo và kéo đĩa van đi chuyển dần lên trên. Đến khi tay quay vô lăng không quay được nữa tức van đã mở hoàn toàn và dòng chảy lưu chất có thể di chuyển qua van với lưu lượng lớn nhất.
Quá trình đóng: Khi người sử dụng quay tay quay vô lăng về bên phải, lúc này chuyển động của trục van sẽ ngược lại với quá trình mở và đẩy từ từ đĩa van đi xuống. Đến khi nào không quay được tay quay vô lăng nữa tức van đã đóng hoàn toàn và ngăn chặn dòng chảy di chuyển qua van.
III. Các dòng van cổng vô lăng phổ biến trên thị trường hiện nay

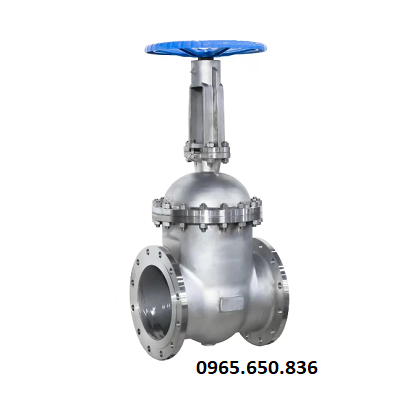

3.1. Van cổng inox vô lăng
 |
Thông số kỹ thuật
|

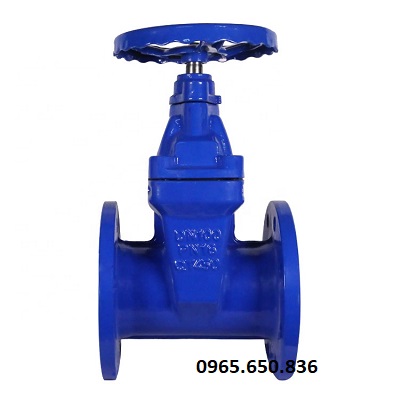

3.2. Van cổng gang vô lăng
 |
Thông số kỹ thuật
|

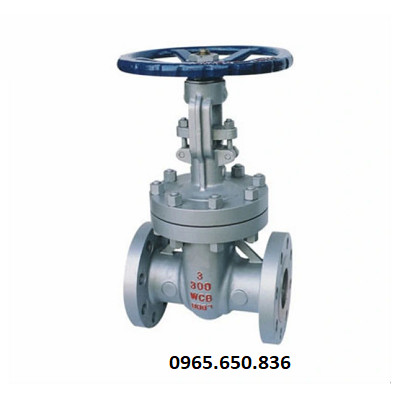

3.3. Van cổng thép vô lăng
 |
Thông số kỹ thuật
|
3.4. Một số dòng van cổng vô lăng khác
- Van cổng vô lăng mặt bích
- Van cổng dao vô lăng
- Van cổng vô lăng Hàn Quốc
- Van cổng vô lăng Đài Loan
- Van cổng vô lăng Nhật Bản
- Van cổng vô lăng Trung Quốc
- Van cổng vô lăng Malaysia
- Van cổng vô lăng Thổ Nhĩ Kỳ
- Van cổng vô lăng Italia
IV. Ưu điểm và ứng dụng của van cổng vô lăng
4.1. Ưu điểm của van cổng vô lăng
Van cổng vô lăng có nhiều ưu điểm vượt trội, một số đặc điểm có thể kể đến như:
Ưu điểm 1: Van được sản xuất theo nhiều chất liệu khác nhau như gang, inox, thép mỗi dạng chất liệu sẽ phù hợp sử dụng trong từng môi trường hệ thống khác nhau.
Ưu điểm 2: Van có thiết kế đa dạng, tùy vào nhu cầu sử dụng của hệ thống mà có thể lựa chọn dòng van có thiết kế phù hợp nhất với hệ thống.
Ưu điểm 3: Van được sản suất với dãi kích thước rất rộng từ DN50 đến DN1500 phù hợp với mọi kích thước đường ống hiện nay.
Ưu điểm 4: Dạng kết nối mặt bích đa dạng, mang nhiều tiêu chuẩn khác nhau, dễ dàng lắp đặt, tháo rỡ và bảo trì bảo dưỡng van.
Ưu điểm 5: Thiết kế tay quay vô lăng dễ dàng điều khiển hoạt động của van mà không cần quá nhiều chuyên môn và sức lực.
Ưu điểm 6: Van giúp người sử dụng có thể điều khiển hoạt động dòng chảy lưu chấy trong đường ống 1 cách dễ dàng.
4.2. Các ứng dụng cụ thể của van cổng vô lăng
Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước sạch, hệ thống nước sinh hoạt độ thị, nước sạch sản xuất công nghiệp.
Ứng dụng 2: Sử dụng trong các hệ thống xử lý nước thải, các đường ống dẫn nước thải đô thị, nước thải công nghiệp.
Ứng dụng 3: Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp, các nhà máy sản xuất giấy, bao bì, hóa chất.
Ứng dụng 4: Sử dụng trong các nhà máy thủy điện, nhiệt điện các hệ thống xả nước.
Ứng dụng 5: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên các hệ thống khai thác dầu mỏ, chất đốt.

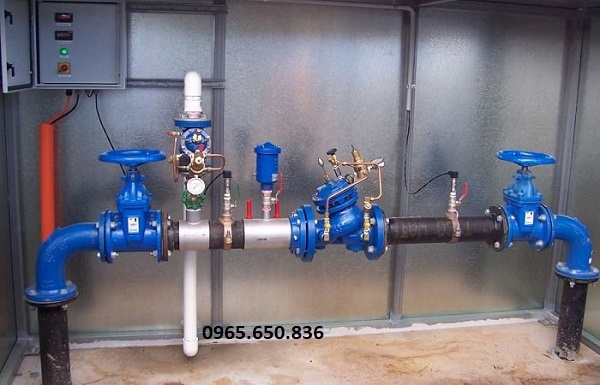

Van cổng vô lăng lắp đặt trong hệ thống nước.
V. Báo giá van cổng vô lăng
Quý khách hàng đang quan tâm đến dòng sản phẩm van cổng vô lăng mà chưa tìm được đơn vị nào cung cấp hàng chính hãng, chất lượng thì hãy liên hệ ngay tới Thuận Phát Valve chúng tôi. Công ty TNHH Vật Tư Công Nghiệp Thuận Phát là đơn vị hàng đầu chuyên cung cấp các dòng thiết bị đường ống van công nghiệp trên thị trường hiện nay với giá cả ưu đãi nhất thị trường.
Chúng tôi cam kết tất cả các sản phẩm của chúng tôi đều được nhập khẩu chính hãng từ các đơn vị sản xuất hàng đầu thế giới hiện nay. Khi mua hàng quý khách hàng sẽ được nhận đầy đủ sản phẩm, các giấy tờ liên quan và phiếu bảo hành chính hãng của nhà cung cấp và đơn vị sản xuất.
Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm. Chân thành cảm ơn quý vị đã quan tâm và theo dõi bài viết giới thiệu van cổng vô lăng của chúng tôi.
