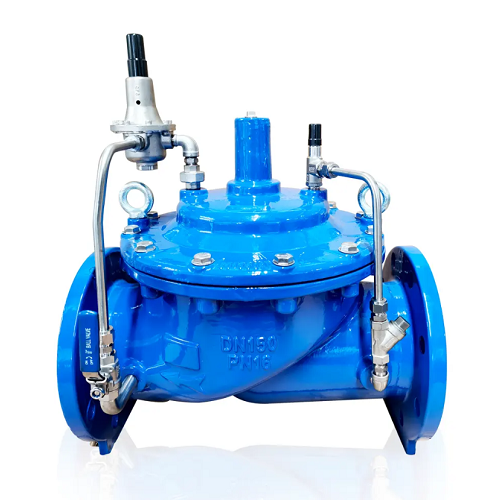

Van giảm áp mặt bích

I. Tìm hiểu chung – Van giảm áp mặt bích là gì?

Van giảm áp mặt bích là dòng van giảm áp được thiết kế mặt bích để kết nối với đường ống, đây là dòng van phổ biến nhất hiện nay với đa dạng các chủng loại, mẫu mã, kiểu dáng khác nhau phù hợp lắp đặt và sử dụng trong mọi hệ thống đường ống hiện nay. Van giảm áp lắp bích là thiết bị đường ống với chức năng giảm áp suất dòng chảy về mức thích hợp với hoạt động của đường ống, mức áp suất của van có thể cài đặt phù hợp với hệ thống tùy theo dãi áp suất của van.

Van điều áp kết nối bích được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa có thể hoạt động tốt trong nhiều môi trường lưu chất khác nhau. Ngoài ra dòng van này cũng được thiết kế với nhiều kiểu dáng khác nhau, có thể hoạt động tốt trong nhiều môi trường khác nhau như nước, hơi nóng, khí nén,….

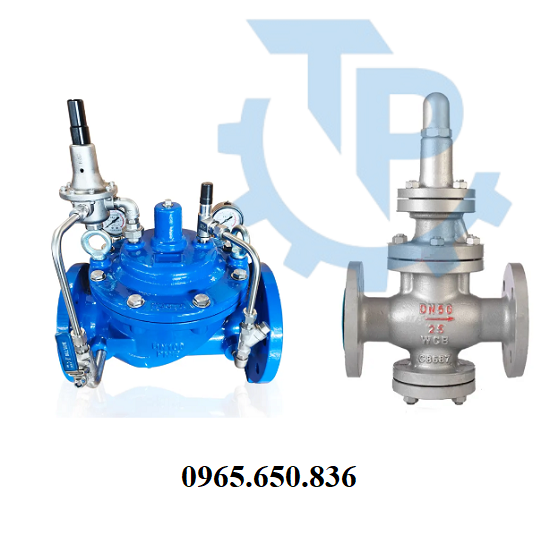

Van giảm áp lắp bích.

Các dòng van giảm áp mặt bích mà chúng tôi đang cung cấp trên thị trường hiện nay:

• Van giảm áp inox mặt bích
• Van giảm áp gang mặt bích
• Van giảm áp thép mặt bích
• Van giảm áp nhựa mặt bích
• Van giảm áp mặt bích gián tiếp
• Van giảm áp mặt bích trực tiếp

Thuận Phát Valve chúng tôi cung cấp đầy đủ các dòng van giảm áp mặt bích từ DN15,…DN500 phù hợp sử dụng với mọi hệ thống đường ống công nghiệp hiện nay. Các dòng van được chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp tiên tiến như Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, EU,…với đầy đủ các giấy tờ liên quan, được bảo hành lên đến 12 tháng, hỗ trợ đổi trả miễn phí nếu gặp lỗi do đơn vị sản xuất, giao hàng tận nơi trên toàn quốc.

1.1. Thông số kỹ thuật van giảm áp mặt bích

1.2. Hình ảnh catalog van giảm áp mặt bích

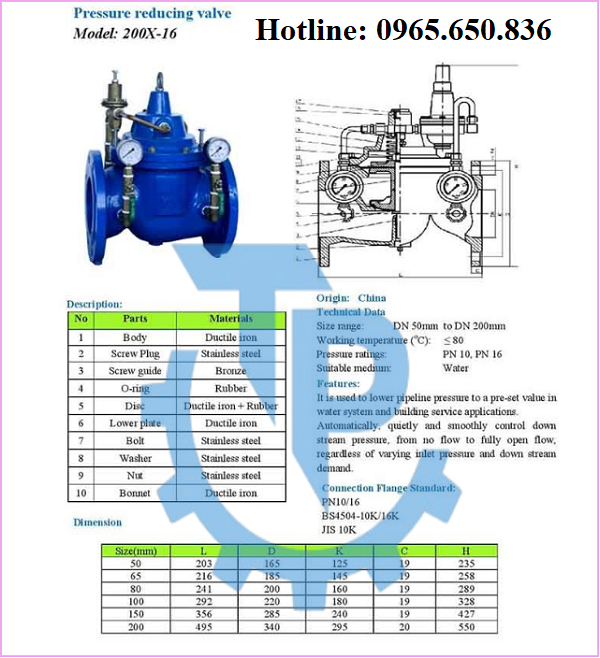

Van giảm áp mặt bích tác động gián tiếp.

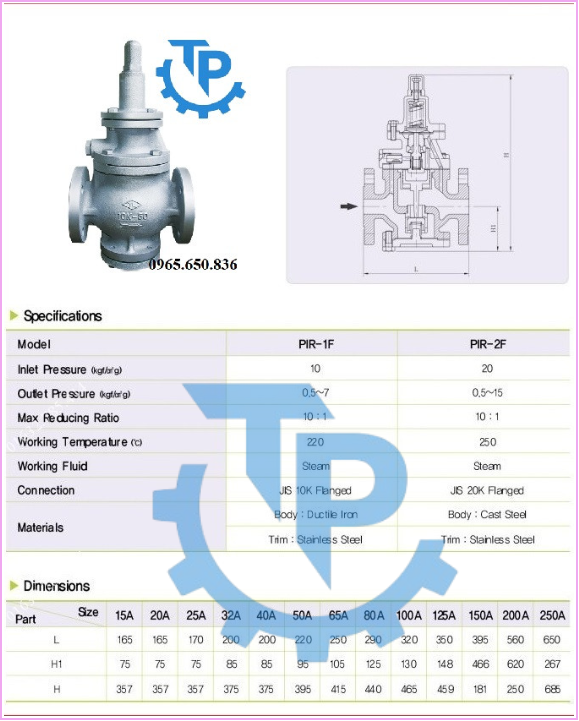

Van giảm áp mặt bích tác động trực tiếp.

II. Lý do nên sử dụng van giảm áp mặt bích trong đường ống hệ thống

Van giảm áp mặt bích là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp hiện nay, thiết bị này giúp hệ thống có thể hoạt động ổn định tránh các hiện tường tăng áp đột ngột dẫn đến quá tải áp suất trong đường ống hệ thống. Đặc biệt đối với các hệ thống đường ống chuyển hướng hoặc phân nhánh dòng chảy, có thể gây ra hiện tượng tăng áp suất, vì vậy việc sử dụng van giảm áp mặt bích trong các đoạn đường ống này là vô cùng quan trong.

Ngoài ra dòng van này với thiết kế kết nối rạng mặt bích được sản xuất theo các tiêu chuẩn thông dụng nhất thế giới hiện nay, giúp dễ dàng lắp đặt và tháo rỡ. Thiết kế này giúp van có thể kết nối với đường ống chắc chắn hơn, ổn định vị trí của van chắc chắn, không bị rò rỉ hay rung lắc trong quá trình hoạt động của hệ thống.

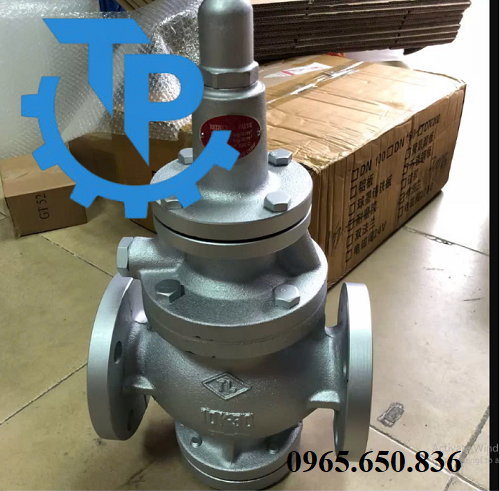

Van điều áp mặt bích.

III. Các dòng van giảm áp mặt bích trên thị trường hiện nay

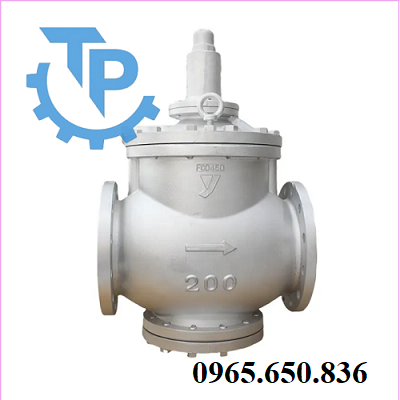

3.1. Van giảm áp mặt bích hơi nóng

Thông số sản phẩm Kích thước: DN25 - DN300. Vật liệu van: Inox, gang, thép, đồng. Dạng lắp đặt: Mặt bích. Áp suất: 10Bar - 40Bar. Nhiệt độ: ~200 độ C. Môi trường: Hơi nóng. Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, EU. Bảo hành: 12 tháng.

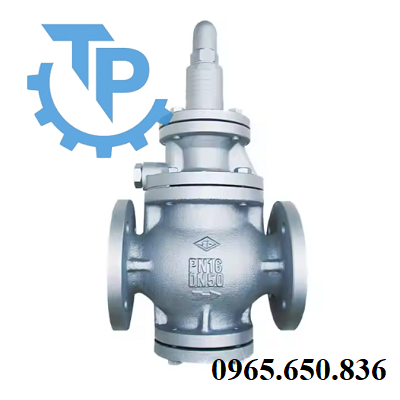

3.3. Van giảm áp mặt bích khí nén

Thông tin chi tiết Đường kính van: 1/2" - 12" . Chất liệu chế tạo: Đồng, thép, inox. Kết nối: Lắp bích JIS, DIN, ANSI,… Áp lực trung bình: PN10 - PN40. Nhiệt độ: Max 200 độ C. Môi trường: Khí nén Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, EU. Bảo hành: 12 tháng.

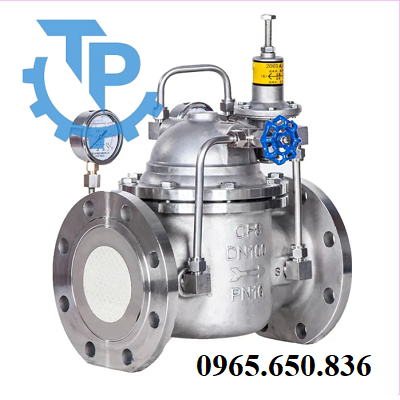

3.3. Van giảm áp thủy lực mặt bích

Thông số chi tiết Kích cỡ: 40A - 500A. Chất liệu thân: Inox, gang, thép. Kiểu lắp đặt: Lắp mặt bích JIS, BS, ANSI. Áp suất Max: 40kg/cm2 Nhiệt độ làm việc: Từ -5 ~ 250 độ C. Môi trường hoạt động: Nước, dung dịch chất lỏng Made in: Korea, China, Taiwan, EU,… Thời gian bảo hành: 12 tháng, 1 đổi 1.

IV. Cấu tạo và nguyên lý hoạt động của van giảm áp mặt bích

4.1. Cấu tạo cơ bản của van giảm áp mặt bích

Van giảm áp mặt bích có nhiều kiểu dáng và cấu tạo khác nhau, tuy nhiên nhìn chung chúng đều có cấu tạo từ các bộ phận chính sau đây:

Thân van: Được chia làm 2 phần là thân trên và thân dưới, thân dưới của van chưa đĩa van, ghế van, trục van và được thiết kế mặt bích để kết nối với đường ống. Thân trên của van chứa màng ngăn, lò xo và nắp van và vít điều chỉnh, thân trên được vi như bộ điều khiển của van, có thể điều khiển đĩa van để giảm và tăng áp suất đầu ra của van.

Đĩa van: Có dạng hình đĩa nằm bên trong thân dưới của van, có chức năng kết hợp với ghế van để tạo ra khoảng ngăn, ngăn chặn lưu chất di chuyển qua van với lưu lượng lớn nhất, từ đó giảm áp suất dòng chảy khi di chuyển qua van.

Lò xo đàn hồi: Đây là bộ phận kết nối trực tiếp với vít điều chỉnh, có thể điều chỉnh độ nén của lò xo từ đó tác động để điều chỉnh vị trí của đĩa van khi dòng chảy di chuyển qua van. Lò xo ngoài chức năng giảm áp lực dòng chảy, còn giúp giảm tác động của dòng chảy lên đĩa van, bảo vệ đĩa van.

Vít điều chỉnh: Là bộ phận điều khiển, giúp người sử dụng có thể điều khiển áp suất đầu ra của van theo các chỉ số của van. Vít điều chỉnh nằm bên trong thân trên của van và được đậy kín bởi nắp van.

Đồng hồ đo áp suất: Được lắp ở đầu vào và đầu ra của van, đồng hồ này giúp người sử dụng có thể kiểm soát được áp suất của dòng chảy khi di chuyển vào và ra của van.

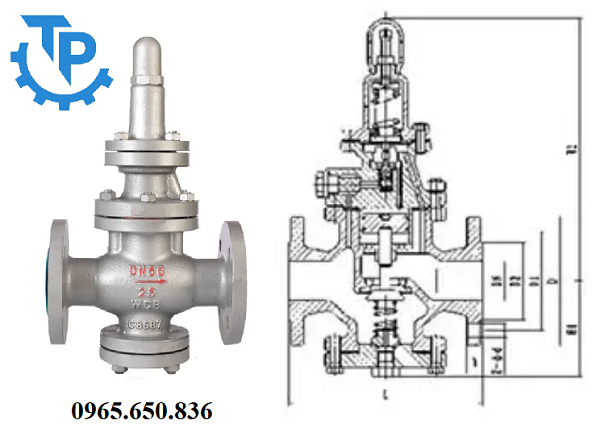

Cấu tọa van giảm áp mặt bích.

4.2. Nguyên lý hoạt động của van giảm áp mặt bích

Van giảm áp mặt bích hoạt động khí áp suất dòng chảy lớn hơn áp suất định mức cài đặt ở đầu ra của van, tức khí áp suất dòng chảy lớn đi qua van, sẽ tác động lên đĩa van và khiến lò xo co lại, tạo thành khoảng trong giữa đĩa van và ghế van cho lưu chất di quyển qua. Áp lực dòng chảy tác động khiến lò xo co lại có lơn bao nhiêu thì áp suất đầu ra vẫn không đổi nhờ vào mức độ lò xo co lại luôn ở cùng 1 vị trí.

Khi áp suất đâu vào giảm, đĩa van sẽ được lò xo đẩy về vị trị ban đầu, áp suất dòng lưu chất không lớn hơn áp suất đầu ra của van, van sẽ không hoạt động.

V. Đánh giá ưu điểm và nhược điểm của van giảm áp mặt bích

5.1. Đánh giá ưu điểm

• Van được chế tạo từ nhiều chất liệu khác nhau có thể hoạt động tốt trong mọi môi trường hệ thống đường ống công nghiệp hiện nay.
• Van được thiết kế với đa dạng chúng loại phù hợp sử dụng trong nhiều dạng lưu chất khác nhau như chất lỏng, nước, khí, hơi nóng.
• Van có dãi kích thước rộng từ DN40 – DN500 phù hợp với mọi kích thước đường ống công nghiệp phổ biến hiện nay.
• Van thiết kế dạng kết nối mặt bích dễ dàng lắp đặt và tháo rỡ, thuận tiện cho vận hành và bảo trì , bảo dưỡng hệ thống.
• Van có thể tự động vận hành bằng áp suất dòng chảy của hệ thống, mà không cần tạc động từ người sử dụng để vận hành.
• Van giúp hệ thống giảm áp suất dòng chảy, có thể ổn định dòng chảy ở mức áp suất đầu ra giảm các hiện tượng tăng áp đột ngột.
• Van có thể điều chỉnh mức áp suất đầu ra tùy ý theo dãi áp suất được cài đặt của van, không cố định mức áp.

5.2. Đánh giá nhược điểm

• Van không có các kích thước quá nhỏ từ DN15, không phù hợp sử dụng đối với các hệ thống có kích thước nhỏ.
• Van không thể hoạt động trong các môi trường có lưu chất dạng sệt, lưu chất dạng đặc như si măng,...

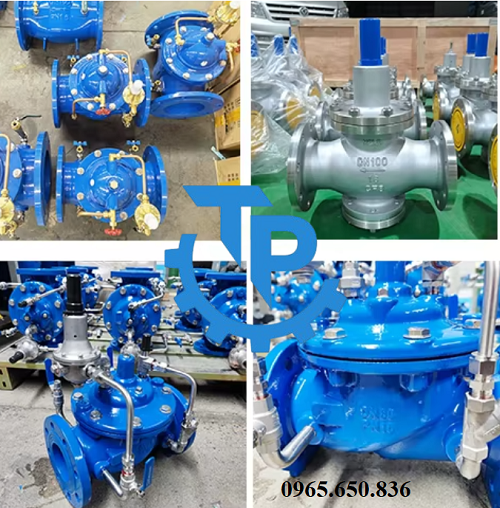

Van điều áp lắp bích.

VI. Ứng dụng thực tế của van giảm áp mặt bích

Van giảm  áp mặt bích được áp dụng trong nhiều dạng hệ thống đường ống khcacs nhau, với khả năng điều chỉnh áp suất dòng chảy linh hoạt, van giúp hệ thống ổn định ở mức áp suất phù hợp nhất với hệ thống. Một số ứng dụng tin dùng dòng sản phẩm này được chúng tôi thông kê trong nhiều năm cung cấp sản phẩm, có thể kể đến như:

- Ứng dụng trong dân dụng: Sử dụng trong các hệ thống đường ống cung cấp nước sạch, các hệ thống đường ống nước trong các tòa nhà chung cư, khu dân cư, các hệ thống cung cấp nước sinh hoạt.

- Ứng dụng trong công nghiệp: Van được sử dụng trong các hệ thống đường ống sản xuất công nghiệp, các hệ thống lọc hóa dầu, đường ống dẫn xăng dầu, các hệ thống phòng cháy chữa cháy, các hệ thống điều hòa nhiệt độ công nghiệp, TTTM, Khu công nghiệp,….

- Ứng dụng trong nông nghiệp: Được sử dụng trong các hệ thống đường ống bơm nguồn của các hệ thống tưới tiêu nông nghiệp, các hệ thống bơm nước đồi cà phê, tiêu, điều, phục vụ trong trồng trọt nông nghiệp công nghệ cao, hệ thống nhà kính,….

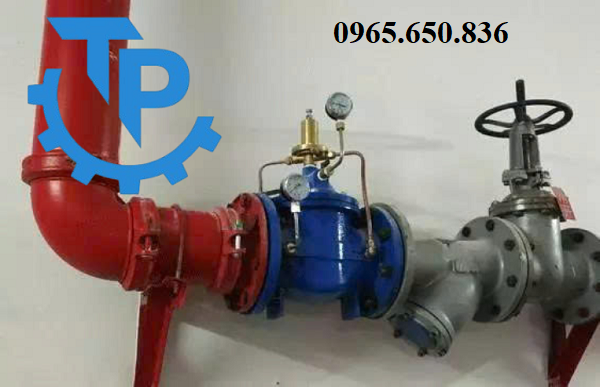

Ứng dụng van giảm áp mặt bích.

VII. Tại sao nên mua van giảm áp mặt bích tại Thuận Phát Valve

Trên thị trường hiện nay có rất nhiều các đơn vị cung cấp các dòng van giảm áp mặt bích khác nhau, tuy nhiên quý khách hàng đang tìm kiếm đơn vị cung cấp hàng chính hãng chất lượng cao, giá thành hợp lý và đơn vị cung cấp uy tín có thương hiệu. Thì đến với Thuận Phát Valve chúng tôi là điều rất hợp lý, bởi chúng tôi đã hoạt động trong lĩnh vực van công nghiệp được rất nhiều năm, là thương hiệu hàng đầu trong ngành trên thị trường hiện nay.

Với nhiều năm kinh nghiệm trong ngành, Thuận Phát Valve chúng tôi luôn chú trọng đến chất lượng của sản phẩm và trải nghiệm người dụng. Vì vậy khi mua hàng tại Thuận Phát Valve chúng tôi, quý khách hàng không chỉ được trãi nghiệm những sản phẩm chất lượng nhất và còn nhận được nhiều ưu đãi giá trị khác.

Quý khách hàng quan tâm đến sản phẩm vui lỏng liên hệ trực tiếp với chúng tôi để nhận được tư vấn vào báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
