Van bướm điều khiển khí nén ON OFF

I. Van bướm điều khiển khí nén ON OFF là gì?

Van bướm điều khiển khí nén ON OFF là dòng van được sử dụng để điều khiển hoạt động của dòng chảy lưu chất trong đường ống hệ thống, dòng van này có chức năng đóng hoặc mở cho phép dòng chảy lưu thông trong đường ống. Hiện nay đây là dòng van bướm được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp, nhờ khả năng đóng mở nhanh chóng, đa dạng chất liệu và kích thước phù hợp sử dụng trong mọi hệ thống đường ống hiện nay.

Van bướm điều khiển khí nén ON/OFF,

Van bướm điều khiển khí nén ON/OFF có 2 dạng điều khiển chính là tác động đơn và tác động kép, mỗi dạng điều khiển đều có những đặc điểm riêng biệt phù hợp sử dụng cho những yêu cầu khác nhau của hệ thống. Hiện nay các dòng van này đang được Thuận Phát Valve chúng tôi cung cấp đầy đủ các mẫu mã, được nhập khẩu chính hãng từ các thương hiệu hàng đầu và phân phối trên toàn quốc với giá cả ưu đãi nhất thị trường.

1.1. Lý do nên sử dụng van bướm điều khiển khí nén ON OFF

Hiện nay trên thị trường có rất nhiều các dòng van điều khiển ON/OFF khác nhau, túy nhiên van bướm điều khiển khí nén ON OFF vẫn rất được các đơn vị hệ thống nhà máy tin tưởng sử dụng. Điều này bởi dòng van này có 1 số đặc điểm riêng biệt, được đánh giá cao khi sử dụng tron hệ thống. Có thể kể đến 1 số đặc điểm nổi trội của dòng van này, như:

• Van có thiết kế đĩa van nằm bên trong dòng chảy, thiết kế này giúp quá trình đóng và mở van không làm thay đổi hướng và áp suất của dòng chảy khí đi qua van.
• Khả năng đóng mở dòng chảy nhanh chóng, chỉ mất từ 1 - 2 giây để thực hiện 1 chu trình đóng và mở hoàn toàn.
• Van sử dụng năng lượng khí nén tự nhiên, thân thiện với môi trường và không mất chi phí vận hành như các dòng van khác.
• Van có thiết kế nhỏ gọn, trọng lượng nhẹ hơn so với các dòng van khác như van cổng, van cầu, van bi,...

1.2. Thông số kỹ thuật

• Kích thước: DN50 - DN1200.
• Chất liệu thân van: Gang, inox, thép, nhựa.
• Chất liệu đĩa: Inox, thép,...
• Chất liệu bộ điều khiển: Hợp kim nhôm - Sơn tĩnh điện.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF.
• Dạng vận hành: Tác động đơn, tác động kép.
• Dạng kết nối: Mặt bích, wafer, lug.
• Phụ kiện đi kèm: Limit switch box, bộ lọc khí nén, van điện từ khí nén, tiêu âm,...
• Áp lực khí nén sử dụng: từ 3bar đến 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40,...
• Nhiệt độ làm việc: Từ - 20 độ C đến 400 độ C.
• Môi trường làm việc: Nước sạch, nước thải, xăng, dầu, bia, rượu, dung dịch dạng lỏng, khí, hơi,...
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, EU, G7,....
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành 12 tháng.

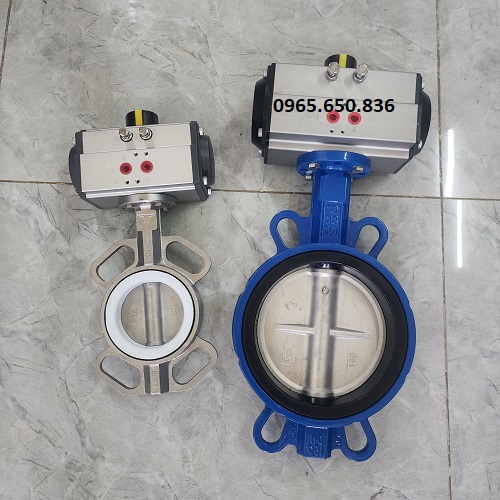

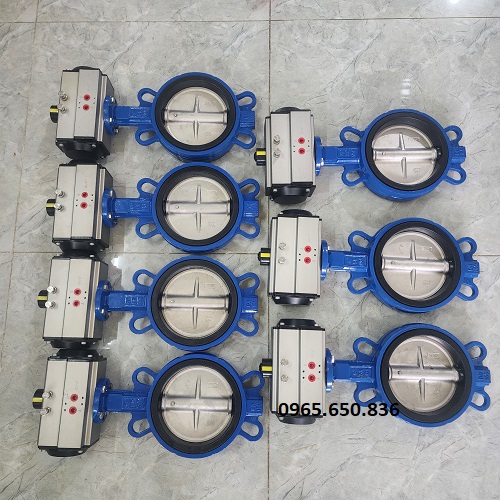

II. Hình ảnh thực tế van bướm điều khiển khí nén ON OFF

Một số hình ảnh thực tế của van bướm điều khiển khí nén ON OFF tại tông kho van bướm hàng đầu Thuận Phát Valve.

Van bướm DN125 điều khiển khí nén ON OFF.

Van bướm thân gang điều khiển khí nén ON OFF.

III. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén ON OFF

3.1. Cấu tạo

Van bướm điều khiển khí nén ON OFF có cấu tạo khá đơn giản, cấu tạo của dòng van này được chia làm 2 phần là phần van cơ và bộ phận điều khiển. Hai phần này được kết nối với nhau bằng đai ốc, tạo thành 1 tổng thể nhất định khi được lắp đặt trên hệ thống đường ống, chi tiết cấu tạo của từng phần như sau:

Phần van cơ

Phần van cơ của van bướm điều khiển khí nén là dòng van bướm điều khiển cơ học, được loại bỏ bộ phận điều khiển như tay gạt hoặc tay quay để có thể lắp đặt với bộ điều khiển khí nén. Cấu tạo của van van này gồm 4 bộ phận khác nhau:

• Thân van: Được đúc nguyên khối với dạng hình tròn, bề mặt ngoài được thiết kế các điểm kết nối với đường ống, bề mặt trong chứa các bộ phận khác của van như trục van, đĩa van và gioăng làm kín.
• Trục van: Có dạng hình trụ được đúc nguyên khối từ các chất liệu có độ cứng cao, trục van được kết nối trục tiếp với bộ phận điều khiển để điều khiển hoạt động của đĩa van.
• Đĩa van: Nhìn bề ngoài có hình dạng giống với cánh bướm, đĩa van sẽ chịu sự điều khiển của trục van có thể đóng và mở cho lưu chất di chuyển qua van.
• Gioăng làm kín: Là bộ phận được đặt ở giữa thân van và đĩa van, với các chất liệu sản xuất như PTFE, EPDM. Có nhiệm vụ đảm bảo độ kín của van trong quá trình hoạt động.

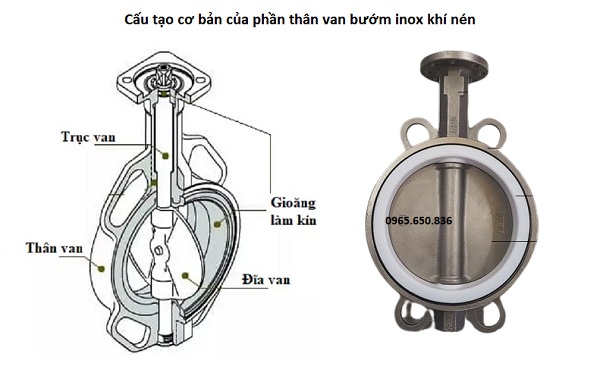

Cấu tạo bộ phận van cơ của van bướm khí nén ON OFF.

Bộ phận điều khiển

Bộ phận điều khiển hay còn được gọi là bộ điều khiển khí nén, bộ phận này có 2 dạng chính là tác động đơn cà tác động kép. Tuy nhiên thiết kế của 2 dạng này lại không có quá nhiều điểm khác biệt.

• Vỏ ngoài của bộ điều khiển
• Piston
• Trục bánh răng
• Núm hiển thị hành trình
• Vít điều khiển hành chình
• Đầu kết nối khí nén
• Lò xo đàn hổi ( Chỉ có ở dạng tác động đơn )

Cấu tạo cơ bản của bộ điều khiển khí nén.

3.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén ON OFF có nguyên lý hoạt động khá đơn giản, dòng van này hoạt động hoàn toàn nhờ vào quá trình chuyển đổi áp lức khí nén thành chuyển động xoay để điều khiển hoạt động đóng và mở và của. Có 2 dạng hoạt động chính là tác động kép và tác động đơn, mỗi dạng đều có đặc điểm hoạt động của riêng mình.

Tác động kép: Có thể hiểu là dòng van tác động 2 lần để điều khiển, tức khi cung cấp khí nén vào cổng A trên bộ điều khiển van sẽ mở và khi ngừng cung cấp khí nén vào cổng A và chuyển vào cổng B van sẽ đóng lại.

Tác động đơn: Khác với tác động kép kể trên, dòng van này chúng ta chỉ cần tác động 1 lần để điều khiển. Tức chỉ cần chuyển khí nén vào công A để mở van và khi ngừng cung cấp khí nén van sẽ tự động đóng lại nhờ lực để của các lò so được đặt ở 2 đầu của piston.

>>> Lưu ý: Đối với dòng van tác động đơn, khi sử dụng nên cung cấp khí nén liên tục để van có thể duy trì trạng mở, nếu khí nén không được cung cấp ổn định hoặc ngắt dòng khí van sẽ tự động đóng lại.

IV. Các dòng van bướm điều khiển khí nén ON OFF phổ biến hiện nay

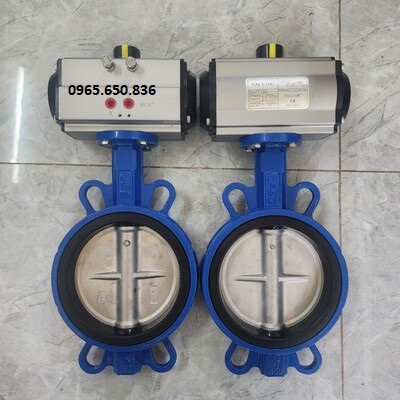

4.1. Van bướm điều khiển khí nén ON OFF tác động kép

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu: Inox, gang, thép, nhựa. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: ON/OFF. Dạng vận hành: Tác động kép. Dạng kết nối: Mặt bích, wafer, lug. Áp suất làm việc: PN10, PN16,...PN40,... Nhiệt độ làm việc: Tối đa 250 độ C. Bảo hành 12 tháng. Tình trạng hàng: Có sẵn đầy đủ mẫu mà với SLL.

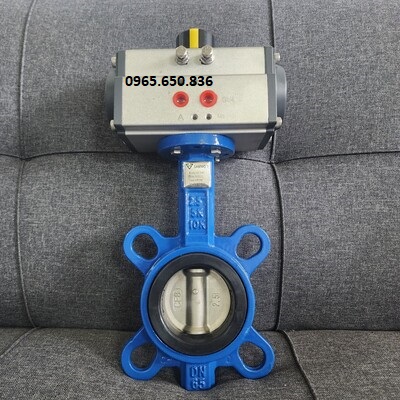

4.2. Van bướm điều khiển khí nén ON OFF tác động đơn

Thông số kỹ thuật Kích thước: DN50 - DN1000. Chất liệu: Inox, gang, thép, nhựa. Loại điều khiển: Điều khiển khí nén. Loại hoạt động: ON/OFF. Kiểu vận hành: Tác động đơn. Kiểu kết nối: Mặt bích, wafer, lug. Khí nén sử dụng: 3bar - 8 bar. Áp suất làm việc: PN10, PN16, PN25, PN40,... Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành 12 tháng. Tình trạng hàng: Có sẵn đầy đủ mẫu mà với SLL.

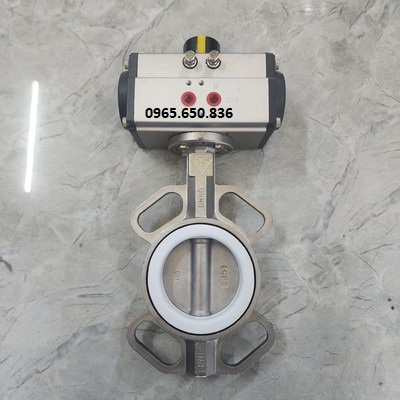

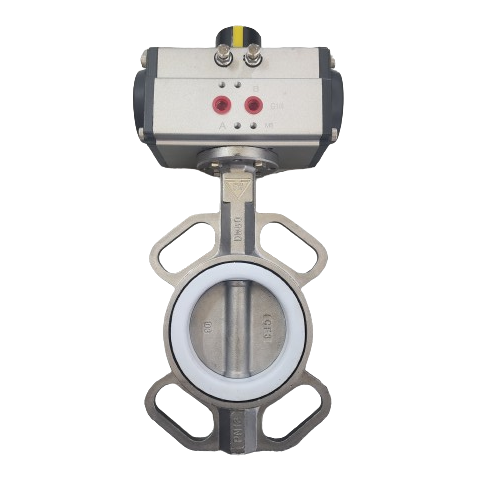

4.3. Van bướm inox điều khiển khí nén ON OFF

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu thân: Inox 304 - inox 316. Chất liệu đĩa: INox, thép. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: ON/OFF. Dạng vận hành: Tác động kép, tác động đơn. Dạng kết nối: Mặt bích, wafer, lug. Áp suất làm việc: PN10, PN16, PN25, PN40, PN60,.. Nhiệt độ làm việc: Tối đa 250 độ C. Bảo hành 12 tháng. Tình trạng hàng: Có sẵn đầy đủ mẫu mà với SLL.

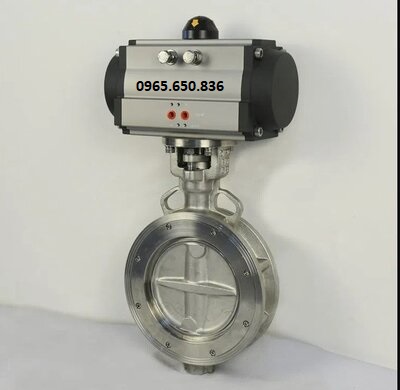

4.4. Van bướm thép điều khiển khí nén ON OFF

Thông số kỹ thuật Kích thước: DN50 - DN1000. Chất liệu thân: Thép WCB. Chất liệu đĩa: Inox, thép Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: ON/OFF. Dạng vận hành: Tác động kép, tác động đơn. Dạng kết nối: Mặt bích, wafer, lug. Áp suất làm việc: PN10, PN60,... Nhiệt độ làm việc: Tối đa 400 độ C. Môi trường: Nhiệt độ cao - áp suất cao. Bảo hành 12 tháng. Tình trạng hàng: Có sẵn đầy đủ mẫu mà với SLL.

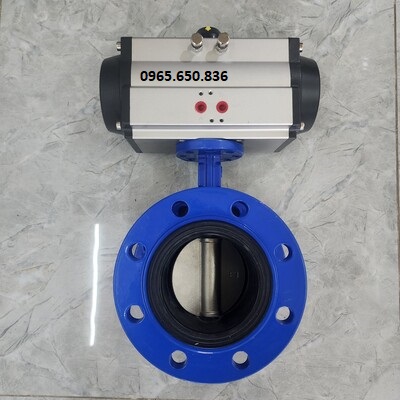

4.5. Van bướm gang điều khiển khí nén ON OFF

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu thân: Gang. Chất liệu đĩa: Thép, inox. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: ON/OFF. Dạng vận hành: Tác động kép, tác động đơn. Dạng kết nối: Mặt bích, wafer, lug. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 180 độ C. Bảo hành 12 tháng. Tình trạng hàng: Có sẵn đầy đủ mẫu mà với SLL.

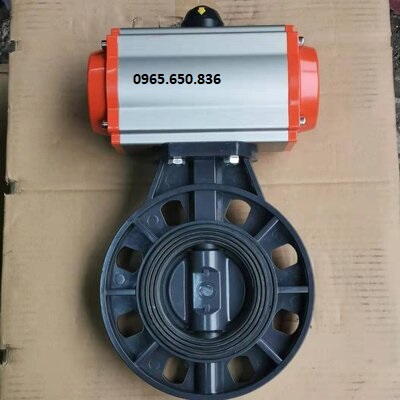

4.6. Van bướm nhựa điều khiển khí nén ON OFF

Thông số kỹ thuật Kích thước: DN50 - DN200. Chất liệu thân: Nhựa PVC, UPVC, CPVC, PPH,.. Chất liệu đĩa: Nhựa. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: ON/OFF. Dạng vận hành: Tác động kép, tác động đơn. Dạng kết nối: Mặt bích, wafer, lug. Áp suất làm việc: PN10, PN16,... Nhiệt độ làm việc: Tối đa 80 độ C. Bảo hành 12 tháng. Tình trạng hàng: Có sẵn đầy đủ mẫu mà với SLL.

4.7. Một số dòng van bướm điều khiển khí nén ON OFF khác

• Van bướm thân gang cánh inox điều khiển khí nén ON OFF
• Van bướm mặt bích điều khiển khí nén ON OFF
• Van bướm wafer điều khiển khí nén ON OFF

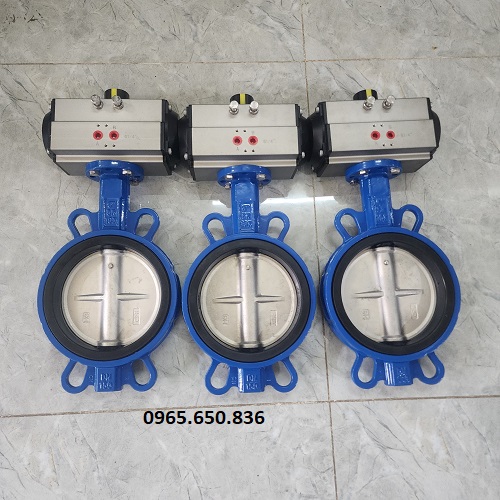

• Van bướm Lug điều khiển khí nén ON OFF
• Van bướm điều khiển khí nén ON OFF Hàn Quốc
• Van bướm điều khiển khí nén ON OFF Trung Quốc
• Van bướm điều khiển khí nén ON OFF Đài Loan
• Van bướm điều khiển khí nén ON OFF Nhật Bản
• Van bướm điều khiển khí nén ON OFF Malaysia
• Van bướm điều khiển khí nén ON OFF Itali
• Van bướm điểu khiển khí nén ON OFF Thổ Nhĩ Kỳ

V. Ưu điểm và ứng dụng của van bướm điều khiển khí nén ON OFF

5.1. Ưu điểm

Van bướm điều khiển khí nén ON OFF có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường, các ưu điểm này giúp dòng van này luôn là lựa chọn hàng đầu với các hệ thống đường ống hiện nay.

Ưu điểm 1: Van có khả năng điều khiển dòng chảy lưu chất 1 cách linh hoạt, nhanh chóng và dễ dàng.

Ưu điểm 2: Khả năng điều khiển tự động từ xa, giúp hệ thống giảm thiểu được nhân công và chi phí vận hành hệ thống.

Ưu điểm 3: Van được sản xuất từ nhiều chất liệu khác nhau có thể hoạt động tốt trong mọi môi trường hệ thống và lưu chất.

Ưu điểm 4: Thời gian đóng mở van nhanh chóng, chỉ mất từ 1 - 2 giây để hoàn thành 1 chi trình đóng hoặc mở.

Ưu điểm 5: Van có dãi kích thước rộng phù hợp lắp đặt trên mọi kíc thước đường ống hiện nay.

Ưu điểm 6: Thiết kế nhỏ gọn, với nhiều dạng lắp đặt khác nhau giúp dễ dàng trong quá trình lắp đặt và bảo trì, bảo dưỡng.

5.2. Ứng dụng của van bướm điều khiển khí nén ON OFF trong các hệ thống

Van bướm điều khiển khí nén ON OFF là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này là lựa chọn tối ưu đối với các hệ thống có lưu chất dạng lỏng, khí hoặc hơi. Một sô ứng dụng tiêu biểu có thể kể đến như:

• Ứng dụng trong các hệ thống đường ống cung cấp nước sạch, nước sinh hoạt thành phố.
• Ứng dụng trong các hệ thông sử lý nước thải, đặc biệt các hệ thống lọc nước xử lý nước thải trong công nghiệp sản xuất.
• Ứng dụng trong các nhà máy sản xuất bao bì, giấy, thực phẩm, bia, rượu, nước ngọt.
• Ứng dụng trong các hệ thống xử lý hóa chất, sản xuất nước hoa, mỹ phẩm, sơn nước,...
• Ứng dụng trong các hệ thống đường ống dẫn xăng, dầu, khí đốt,...
• Ứng dụng trong các ngành công nghiệp hạng nặng như đóng tàu, sản xuất oto,...

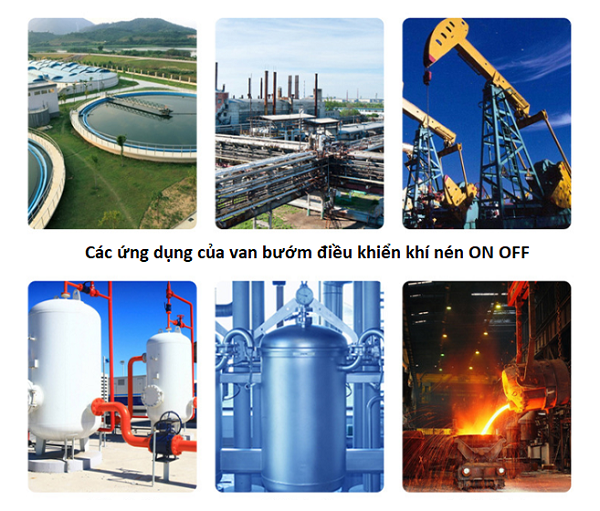

Một số ứng dụng của van bướm điều khiển khí nén ON OFF.

VI. Thuận Phát Valve địa điểm bán van bướm điều khiển khí nén ON OFF hàng đầu thị trường

Hiện nay dòng van bướm điều khiển khí nén ON OFF đang là 1 trong những sản phẩm chủ lực của Thuận Phát Valve chúng tôi. Dòng van này được chúng tôi cung cấp trên thị trường với đầy đủ các chủng loại, mẫu mã, kích thước với giá cả ưu đãi nhất thị trường và được bảo hành lên đến 12 tháng.

Với nhiều năm làm việc trong lĩnh vực này, đã đồng hành và phát triển cùng rất nhiều các dự án hệ thống lớn và nhở trong ngoài nước. Chúng tôi tự tin đảm bảo tất cả các sản phẩm của chúng tôi đều là hàng chính hãng được nhập khẩu trực tiếp từ các thương hiệu hàng đầu trên thị trường hiện nay.

Quý khách hàng đa quan tâm sản phẩm vui lỏng liện hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Rất hân hạnh được đồng hàng và phát triển cùng quý khách hàng trong thời gian gần nhất, chân thành cảm ơn quý khách đã quan tâm và theo dõi bài viết.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén tuyến tính.
