Van bướm điều khiển khí nén tuyến tính

Đối với các hệ thống đường ống công nghiệp hiện nay, đặc biệt các hệ thống có yêu cầu cao về khả năng điều tiết lưu lượng dòng chảy. Thì việc lựa chọn và sử dụng các dòng van công nghiệp phù hợp là vô cùng quan trọng, điều này ảnh hưởng trực tiếp đến việc vận hành hệ thống.

Dưới đây là bài viết giới thiệu về một dòng van công nghiệp chuyên được sử dụng để điều tiết lưu lượng dòng chảy, van bướm điều khiển khí nén tuyến tính. Để hiểu thêm chi tiết về dòng van này mời quý vị cùng theo dõi chi tiết bài viết dưới đây.

I. Van bướm điều khiển khí nén tuyến tính là gì?

Van bướm điều khiển khí nén tuyến tình là dòng van bướm điều khiển khí nén được trang bị thêm bộ định vị điều tiết khí nén ( Positioner ). Thiết bị này giúp van có khả năng điều tiết dòng chảy lưu chất trong đường ống hệ thống 1 cách linh hoạt hơn, bằng cách điều chỉnh đĩa van mở ở nhiều góc khác nhau từ 0 - 90 độ tùy vào nhu cầu sử dụng của hệ thống.

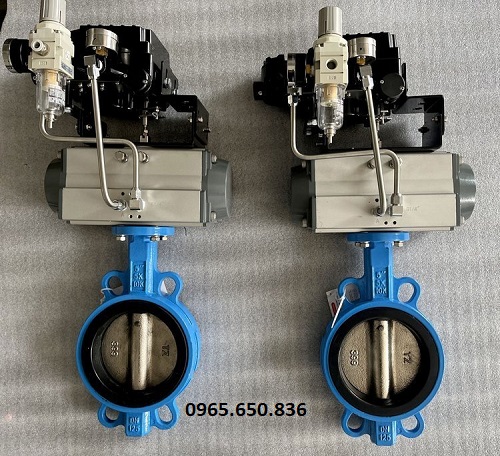

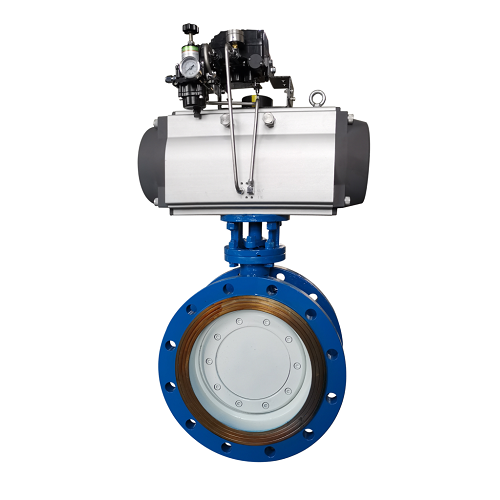

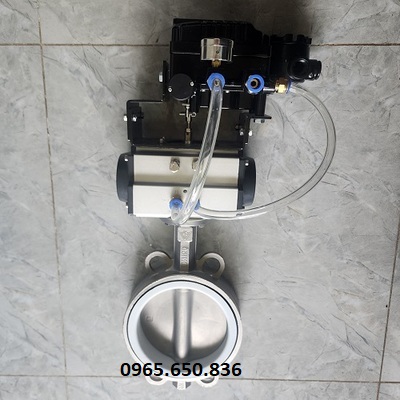

Van bướm điều khiển khí nén tuyến tính.

Đây là dòng van tự động hiện đại sử dụng tín hiệu 4 - 20Mha để điều khiển hoạt động của van, dạng điều khiển này giúp người sử dụng có thể điều khiển van từ xa thông qua máy tính hoặc các tủ điều khiển. Ngoài ra dòng van này cũng được sản xuất rất đa dạng mẫu mã, kiểu dáng và kích thước nhằm đảm bảo được mọi nhu cầu sử dụng của các hệ thống đường ống hiện nay.

1.1 Lý do nên sử dụng van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính là dòng van điều khiển tự động hiện đại bậc nhất hiện nay, dòng van này hiện là lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay nhờ 1 số đặc đặc biệt sau:

• Van có khả năng mở đĩa van ở nhiều góc độ khác nhau, giúp điều tiết lưu lượng dòng chảy lưu chất 1 cách linh hoạt, chính xác và nhanh chóng.
• Van sử dụng tín hiệu 4 – 20mha để điều khiển hoạt động, dạng điều khiển này giúp người sử dụng có thể điều khiển van từ xa mà ko cần tiến cận van.
• Van có thiết kế nhỏ gọn, trọng lượng của van nhẹ hơn nhiều so với các dòng van cùng chức năng khác như van cổng, van cầu khi cùng kích thước.
• Thiết kế đĩa van nằm trực tiết bên trong dòng chảy, giúp giảm thiểu các vấn đề hướng đi chuyển, hiện tượng búa nữa của dòng chảy.

1.2. Thông số kỹ thuật

• Kích thước: Từ DN40 đến DN1500.
• Chất liệu van: Inox, gang, thép, nhựa.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: Tuyến tính, ON/OFF.
• Dạng kết nối: Mặt bích, Wafer, Lug.
• Tiêu chuẩn bộ điều khiển: IP67 – IP67.
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN.
• Tín hiệu hoạt động: 4 – 20Mha.
• Góc độ mở của đĩa van: Từ 0 độ đến góc 90 độ.
• Áp lực khí nén sử dụng: 3bar – 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ - 10 độ C đến 250 độ C.
• Môi trường làm việc: Nước sạch, xăng, dầu, hóa chất, bia, rượu, dung dịch dạng lỏng, khí, hơi,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, EU, G7,…
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.

II. Hình ảnh thực tế van bướm điều khiển khí nén tuyến tính

Dưới đây là hình ảnh thực tế van bướm điều khiển khí nén tuyến tính mà Thuận Phát Valve chúng tôi đang phân phối trên thị trường:

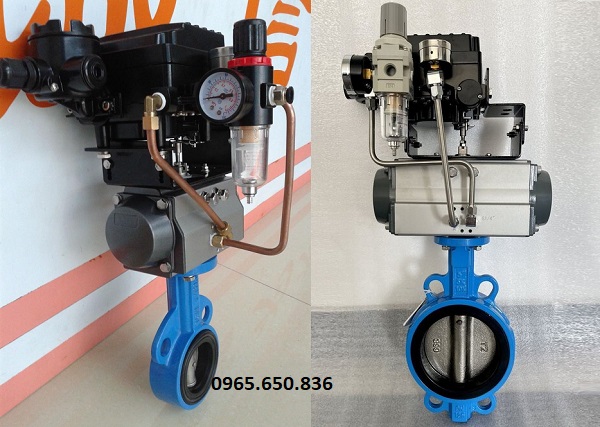

Van bướm điều khiển khí nén tuyến tính - Thuận Phát.

III. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén tuyến tính

3.1. Cấu tạo

Cấu tạo của van bướm điều khiển khí nén tuyến tính được chia làm 2 phần chính là phần van cơ và phận bộ phận điều khiển.

Phần van cơ

Đây là bộ phận chính của van được lắp đặt trên đường ống hệ thống, tiếp xúc trực tiếp với dòng chảy lưu chất. Bộ phận này là dòng van bướm cơ bản được loại bỏ phần tay gạt hoạt động bằng cơ học thay vào đó là bộ điều khiển khí nén để có thể điều khiển hoạt động của van, bộ phận này gồm các chi tiết sau:

• Thân van
• Trục van
• Đĩa van
• Gioăng làm kín

Phần bộ phận điều khiển

Hay còn được gọi là bộ điều khiển khí nén, bộ phận này được lắp đặt ở phần đỉnh của van cơ kết nối trực tiếp với trục van để điều khiển hoạt động của đĩa van. Trên đỉnh của bộ điều khiển được trang bị thêm bộ định vị điều tiết khí nén ( Positioner ), thiết bị này có thể điều chỉnh lưu lượng khí nén phù hợp theo từng góc mở của đĩa van. Chi tiết của bộ phận này gồm:

• Vở bộ điều khiển
• Piston
• Trục bánh răng
• Vít điều chỉnh hành trình
• Bộ định vị điều tiết khí nén
• Ống dẫn khí nén

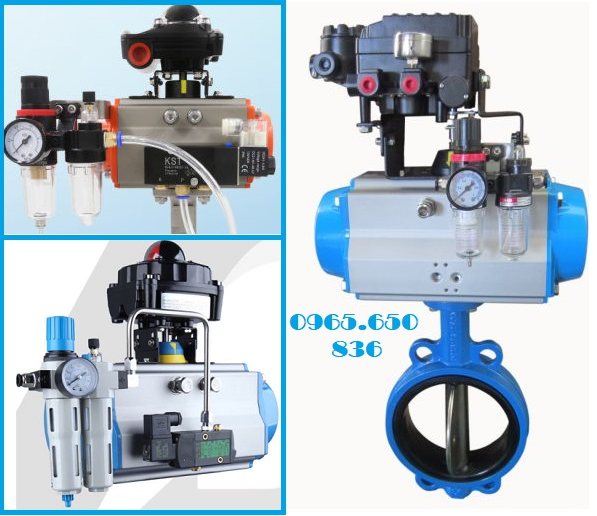

Hình ảnh cấu tạo cơ bản của van bướm điều khiển khí nén.

3.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén tuyến tính hoạt động hoàn toàn dựa vào nguyên lý chuyển đổng áp lực khí nén thành chuyển động xoay để hoạt động. Điều đặc biệt của dòng van này là khả năng điều khiển dòng khí nén vào linh hoạt, giúp có thể điều khiển mở đĩa van ở nhiều góc độ khác nhau để điều tiết lưu lượng dòng chảy lưu chất.

Ngoài ra với khả năng điều khiển từ xa từ tín hiệu 4 – 20Mha giúp người sử dụng có thể điều khiển hoạt động của van từ tủ điều khiển hoặc kết nối trực tiếp với máy tính, điện thoại thông minh để nắm bắt tình hình hoạt động của thiết bị và điều khiển hoạt động của chúng. Hơn thế nhờ và thiết kế hiện đại mà người sử dụng có thể điều khiển nhiều van cùng 1 lúc giúp gảm thiểu nhân công và chi phí vận hành cho hệ thống.

IV. Các dòng van bướm điều khiển khí nén tuyến tính phổ biến trên thị trường

4.1. Van bướm inox điều khiển khí nén tuyến tính

Thông số kỹ thuât Kích thước: DN50 – DN1000. Chất liệu thân van: Inox 304, inox 316. Chất liệu đĩa van: Inox, thép. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: Tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất: PN10, PN16,…PN40. Nhiệt độ làm việc: Tối đa 250 độ C. Môi trường: Nước sạch, hóa chất, xăng, dầu, bia, rượu, khí, hơi,…. Bảo hành: 12 tháng.

4.2. Van bướm thép điều khiển khí nén tuyến tính

Thông số kỹ thuât Kích thước: DN50 – DN600. Chất liệu thân van: Thép WCB. Chất liệu đĩa van: Thép WCB, Inox. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: Tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất: PN10, PN16,…PN60. Nhiệt độ làm việc: Tối đa 400 độ C. Môi trường: Nước, xăng, dầu, hệ thống áp xuất lớn, nhiệt độ lớn,.. Bảo hành: 12 tháng.

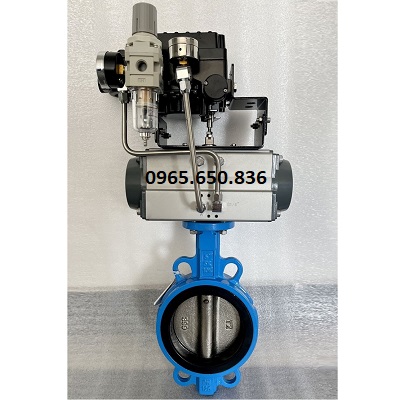

4.3. Van bướm gang điều khiển khí nén tuyến tính

Thông số kỹ thuât Kích thước: DN50 – DN1200. Chất liệu thân van: Gang. Chất liệu đĩa van: Inox, thép. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: Tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất: PN10, PN16,…PN40. Nhiệt độ làm việc: Tối đa 180 độ C. Môi trường: Nước thải, xăng, dầu, dung dịch dạng lỏng,…. Bảo hành: 12 tháng.

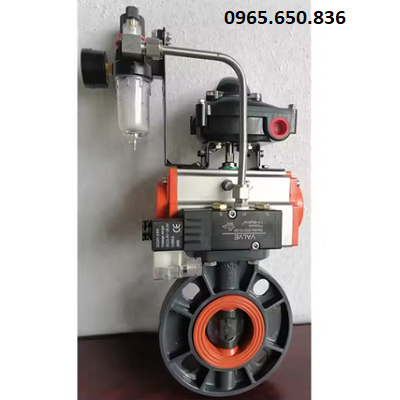

4.4. Van bướm nhựa điều khiển khí nén tuyến tính

Thông số kỹ thuât Kích thước: DN50 – DN200. Chất liệu thân van: Nhựa PVC, UPVC, CPVC, PPH, PPR. Chất liệu đĩa van: Nhựa, inox. Dạng điều khiển: Điều khiển khí nén. Dạng hoạt động: Tuyến tính. Dạng kết nối: Mặt bích, Wafer, Lug. Áp suất: PN10, PN16. Nhiệt độ làm việc: Tối đa 80 độ C. Môi trường: Nước sạch, hóa chất, bia, rượu, khí,…. Bảo hành: 12 tháng.

4.5. Một số dòng van bướm điều khiển khí nén tuyến tính khác

• Van bướm mặt bích điều khiển khí nén tuyến tính
• Van bướm wafer điều khiển khí nén tuyến tính
• Van bướm lug điều khiển khí nén tuyến tính
• Van bướm điều khiển khí nén tuyến tính chịu nhiệt độ cao
• Van bướm điều khiển khí nén tuyến tính chịu áp lực cao
• Van bướm vi sinh điều khiển khí nén tuyến tính
• Van bướm điều khiển khí nén tuyến tính Trung Quốc
• Van bướm điều khiển khí nén tuyến tính Hàn Quốc
• Van bướm điều khiển khí nén tuyến tính Nhật Bản
• Van bướm điều khiển khí nén tuyến tính Đài Loan

V. Đánh giá ưu điểm và nhược điểm của van bướm điều khiển khí nén tuyến tính

5.1. Ưu điểm

Van bướm điều khiển khí nén tuyến tính là dòng van đang rất được ưu chuộng sử dụng trên thị trường hiện nay, bởi dòng van này tích hợp rất nhiều các tính năng hiện đại bậc nhất hiện nay. Điều này giúp chúng có nhiều ưu điểm vượt trội, là lựa chọn tối ưu đối với mọi hệ thống đường ống công nghiệp hiện nay. Một số ưu điểm của dòng van này có thể kể đến như:

Ưu điểm 1: Van có khả năng điều tiết dòng chảy 1 cách linh hoạt, có thể mở đĩa van ở nhiều góc độ khác nhau từ 0 – 90 độ.

Ưu điểm 2: Ngoài việc sử dụng để điều tiết dòng chảy, dòng van này cũng có thể hoạt động như các dòng van ON/OFF có thể đóng và mở cho lưu chất lưu thông.

Ưu điểm 3: Van sử dụng tín hiệu 4 – 20Mha để điều khiển, giúp người sử dụng có thể điều khiển hoạt động của van từ xa.

Ưu điểm 4: Có thể điều khiển nhiều van cùng 1 lúc, giúp hệ thống giảm thiểu được nhân công và chi phí vận hành hệ thống.

Ưu điểm 5: Van được sản xuất từ nhiều chất liệu cao cấp khác nhau, có thể hoạt động tốt trong môi trường hệ thống và lưu chất.

Ưu điểm 6: Van có được sản xuất với đa dạng chủng loại và kích thước, có thể dễ dàng lựa chọn dòng van phù hợp nhất với nhu cầu của hệ thống.

5.2. Nhược điểm

Tuy có nhiều ưu điểm vượt trội kể trên, nhưng dòng van này vẫn còn tồn tại 1 số hạn chế nhất định. Cùng tham khảo 1 số hạn chế của dòng van này dưới đây.

Nhược điểm 1: Đĩa van được thiết kế nằm bên trong dòng chảy, điều này có thể làm ảnh hưởng đến áp lực và lưu lượng của dòng chảy khi đi qua van.

Nhược điểm 2: Van cần nhiều trang bị để giúp tăng khả năng hoạt động của van và đảm bảo được van có thể hoạt động trong thời gian lâu nhất.

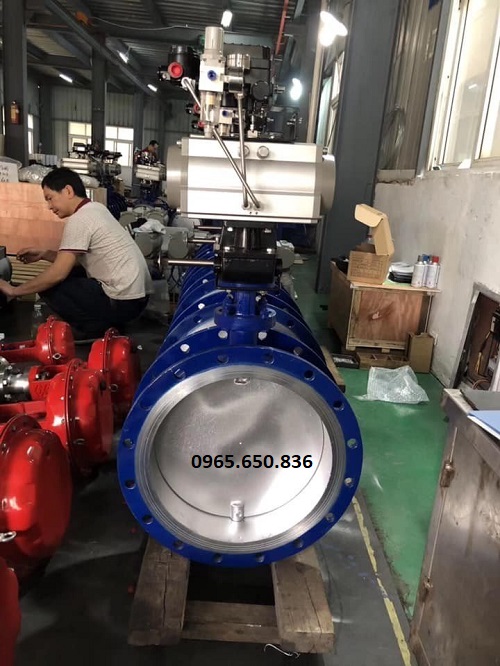

Van bướm 2 mặt bích điều khiển khí nén tuyến tính.

VI. Ứng dụng cụ thể của van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này có khả năng giúp người sử dụng có thể điều khiển dòng chảy lưu chất 1 cách linh hoạt nhất. Khi có thể vừa điều khiển đóng và mở cho phép dòng chảy lưu chất lưu thông mà còn có khả năng điều tiết lưu lượng dòng chảy.

Một số ứng dụng của dòng van này trong các hệ thống đường ống, có thể kể đến như:

• Ứng dụng trong các hệ thống đường ống cung cấp nước sạch, các hệ thống đường dẫn nước sạch trong công nghiệp sản xuất.
• Ứng dụng trong các hệ thống xử lý hóa chất, các hệ thống sản xuất nước hoa, mỹ phẩm, sơn nước,...
• Ứng dụng trong các hệ thống sản xuất thiết bị y tế, thuốc men, thực phẩm chức năng,...
• Ứng dụng trong các nhà máy chế biến lương thực, đồ uống, nước ngọt,...
• Ứng dụng trong các hệ thống đường ống dẫn xăng, dầu, nhiên liệu chất đốt.
• Ứng dụng trong các hệ điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.

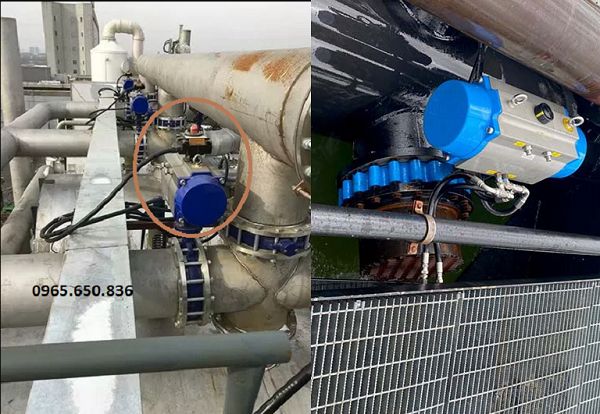

Ứng dụng van bướm điều khiển khí nén tuyến tính.

VII. Địa điểm bán van bướm điều khiển khí nén hàng đầu hiện nay

Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp các dòng van bướm điều khiển khí nén tuyến tính, tuy nhiên không phải đơn vị nào cũng đáp ứng được đầy đủ các yếu tố như nguồn gốc xuất xứ, chất lượng và giá cả phải chăng. Quý khách hàng đang quan tâm và cần tìm đơn vị cung cấp uy tín, chất lượng cao hãy liên hệ ngay tới Thuận Phát Valve chúng tôi.

Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp trên thị trường hiện nay, các dòng van này đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu thị trường hiện nay. Với tiêu chí luôn hướng đến trãi nghiệm sản phẩm của khách hàng, chúng tôi luôn đảm bảo sản phẩm đến tay người sử dụng là sản phẩm tốt nhất với giá cả và chế độ bảo hành tốt nhất thị trường.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ ngay với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong các dự án gần nhất.
