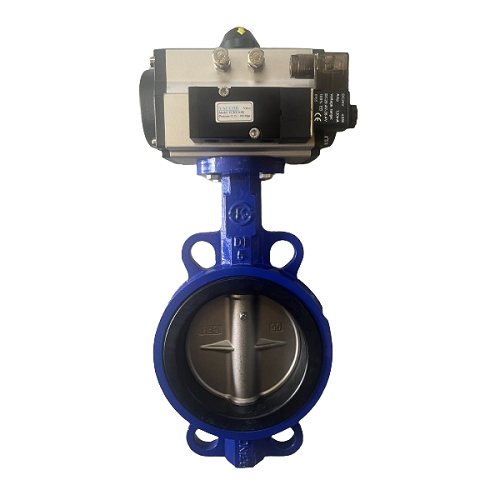

Van bướm khí nén

I. Van bướm khí nén là gì?

Van bướm khí nén hay còn được gọi van bướm điều khiển khí nén, đây là dòng van có hình dạng đĩa van giống với cánh bướm được kết nối với bộ điều khiển khí nén để hoạt động. Dòng van này được sử dụng rất phổ biến trên thị trường hiện nay, từ các hệ thống đường ống dân dụng nông nghiệp đến các hệ thống đường sản xuất công nghiệp hiện đại bậc nhất hiện nay.

Là dòng van điều khiển tự động bằng khí nén nên van bướm khí nén có khả năng điều khiển hoạt động của van từ xa mà không cần đến trực tiếp vị trí lắp đặt của van. Ngoài ra nhằm đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống hiện nay, van cũng được sản xuất với đa dạng chất liệu, kiểu dáng và kích thước phù hợp sử dung cho mọi nhu cầu của các hệ thống đường ống hiện nay.

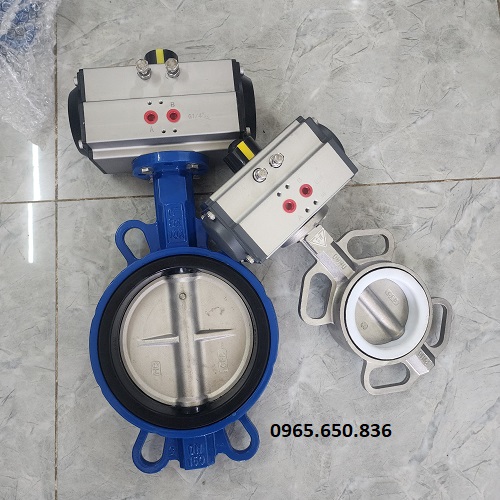

Van bướm điều khiểm khí nén - Thuận Phát .

Hiện nay các dòng van bướm điều khiển khí nén đang được Thuận Phát Valve chúng tôi cung cấp đầy đủ các chủng loại và kích thước trên toàn quốc với giá cả ưu đãi nhất. Tất cả các sản phẩm đều được chúng tôi nhập khẩu trực tiếp có đầy đủ giấy tờ và được bảo hành lên đến 12 tháng.

1.1. Thông số kỹ thuật

• Sản phẩm: Van bướm khí nén.
• Kích thước: DN50 đến DN1500.
• Chất liệu van cơ: Inox, gang, thép, nhựa.
• Chất liệu bộ điều khiển: Hợp kim nhôm, phủ sơn tĩnh điện.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng vận hành: Tác động đơn, tác động kép, tuyến tính.
• Dạng kết nối: Kết nối mặt bích, wafer, Lug.
• Tiêu chuẩn đầu khí: IP67, IP68.
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN.
• Khí nén sử dụng: 3 ~ 8bar.
• Áp suất làm việc: Pn10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 250 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước sạch, nước thải, xăng, dầu, bia, rượu, khí, hơi,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

1.2. Hình ảnh thực tế của van bướm khí nén

Một số hình ảnh thực tế của van bướm khí nén tại tổng kho van công nghiệp Thuận Phát.

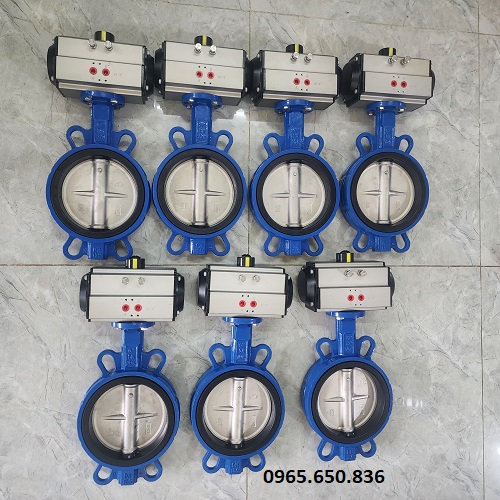

Van bướm gang DN200 điều khiển khí nén.

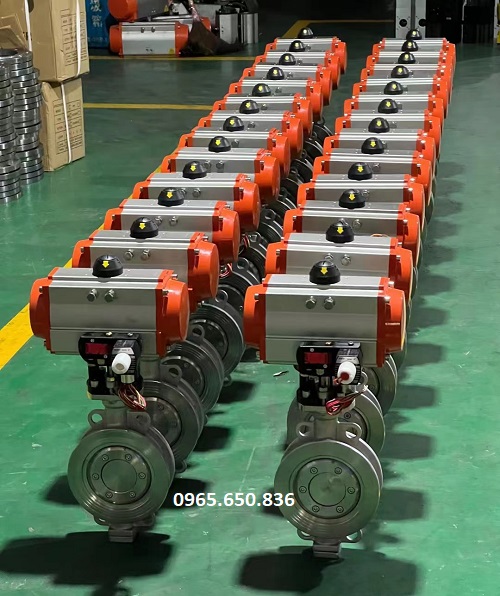

Van bướm chịu áp lực cao điều khiển khí nén.

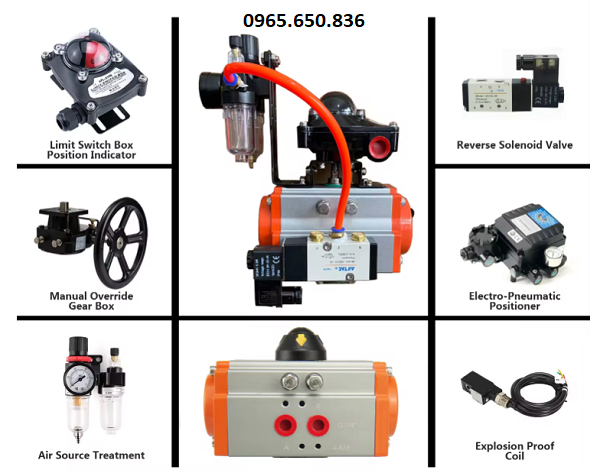

1.3. Các thiết bị hỗ trợ hoạt động của van bướm điều khiển khí nén

Van bướm khí nén là dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, tuy là dòng van hiện đại bậc nhất với nhiều chức năng khác nhau. Nhưng dòng van này cũng cần được hỗ trợ rất nhiều từ các thiết bị phụ kiện, các thiết bị này giúp tăng khả năng hoạt động của van và bảo vệ van khỏi các tác nhân bên ngoài giúp tăng sự ổn định khi hoạt động và tuổi thọ sử dụng van.

1. Bộ định vị điều tiết khí nén ( positioner )
2. Công tắc giới hạn hành trình ( Limit switch box )
3. Van điện từ khí nén ( Solenoid Valve )
4. Bộ lọc khí nén
5. Tiêu âm
6. Đầu nối nhanh
7. Ống dẫn khí nén

Các thiết bị hỗ trợ hoạt động van bướm khí nén.

II. Cấu tạo và nguyên lý hoạt động của van bướm khí nén

2.1. Cấu tạo

Van bướm khí nén là sự kết hợp giữ van bướm cơ và bộ điều khiển khí nén, chi tiết cấu tạo của dòng van này cũng được chia làm 2 phần trên. Cụ thể cấu tạo của từng phần như sau:

Phần van cơ

Cấu tạo của phần van cơ của van bướm khí nén tương tự như các dòng van bướm thông thường, điểm khác biệt duy nhất là dòng van này được loại bỏ bộ phận tay gạt để có thể kết nối với bộ điều khiển khí nén.

• Thân van: Được làm từ các chất liệu gang, inox, thép, nhựa có dạng hình vòng tròn bao bọc lên ngoài các bộ phận khác. Ngoài ra thân van còn được thiết kế để kết nối với bộ phận điều khiển và hệ thống đường ống.
• Trục van: Được đúc nguyên khối từ chất liệu thép cao cấp có độ cứng cao, với dạng hình trụ kết nối trực tiếp với đĩa van và bộ phận điều khiển, chịu mọi trách nhiệm cho hoạt động đóng và mở của đĩa van.
• Đĩa van: Có dạng hình cánh bướm, nằm bên trong thân van. Đĩa van được kết nối trực tiếp với trục van và được xem như cánh cửa có thể mở và đóng ngăn chặn lưu chất di chuyển qua van.
• Gioăng làm kín: Được đặt ở giữa đĩa van và thân van, gioăng có nhiệm vụ đảm bảo độ kín của van trong quá trình van hoạt động.

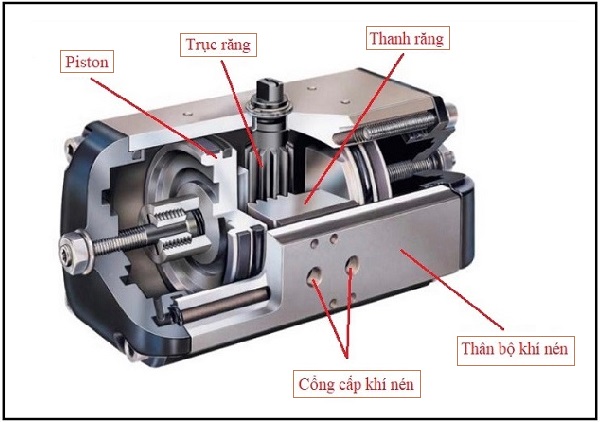

Bộ điều khiển khí nén

Bộ điều khiển khí nén là bộ phận được kết nối với van cơ để điều khiển hoạt động của van, bộ điều khiển này có khả năng chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động của đĩa van. Với thiết kế nhỏ gọn, hiện đại có thể điều khiển hoạt động từ xa, giúp tăng khả năng hoạt động và vận hành của van bướm.

Bộ điều khiển khí nén có nhiều dạng thiết kế khác nhau từ các dang điều khiển như tuyến tính, tác động đơn, tác động kép đến các dạng kích thước với trọng tải kéo lớn để phù hợp sử dụng với các hệ thống đường ống lớn. Cấu tạo của bộ điều khiển khí nén gồm nhiều bộ phận và các chi tiết lớn nhỏ khác nhau như:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston
• Bánh răng piston
• Núm hiển thị hành trình
• Vít điều chỉnh hành trình
• Đầu nối khí nén
• Lò xo đàn hồi ( Chỉ có ở tác động đơn )

Cấu tạo bộ điều khiển khí nén.

2.2. Nguyên lý hoạt động

Van bướm khí nén là dòng van điều khiển tự động hóa hiện đại hàng đầu hiện nay, dòng van này hoạt động hoàn toàn dựa vào nguyên lý chuyển đổi áp lực khí nén thành động năng từ đó tác động để điều khiển hoạt động của đĩa van. Có 2 dạng hoạt động chính của dòng van này là tác động đơn và tác động kép.

Tác động kép

Van bướm khí nén tác động kép là dạng van sử dụng 2 lần tác động để điều khiển hoạt động của van, khi cấp khí nén vào cổng A trên bộ điều khiển để mở van. Muốn đóng van người sử dụng cần chuyển đổi khí nén từ cổng A sang cổng B để đóng van.

Tác động đơn

Van bướm khí nén tác động đơn là dòng van chỉ sử dụng 1 lần tác động để mở van, người sử dụng chỉ cần cấp khí nén vào cổng A để mở van. Muốn đóng van chỉ cần ngừng cung cấp khí nén vào van, lúc này áp lực từ các lò xo đàn hồi sẽ đẩy piston về vị trí ban đầu và khiến đĩa van đóng lại.

III. Phân loại các dòng van bướm khí nén trên thị trường

3.1. Phân loại thep chất liệu sản xuất van cơ

• Van bướm inox khí nén
• Van bướm gang khí nén
• Van bướm thép khí nén
• Van bướm nhựa khí nén
• Van bướm vi sinh khí nén

3.2. Phân loại theo dạng điều khiển của van

• Van bướm khí nén tác động đơn
• Van bướm khí nén tác động kép
• Van bướm khí nén tuyến tính
• Van bướm khí nén tay quay

3.3. Phân loại theo dạng kết nối van

• Van bướm mặt bích khí nén
• Van bướm wafer khí nén
• Van bướm lug khí nén
• Van bướm khí nén nối Clamp

3.4. Phân loại theo xuất xứ của van

• Van bướm khí nén Trung Quốc
• Van bướm khí nén Hàn Quốc
• Van bướm khí nén Đài Loan
• Van bướm khí nén Nhật Bản

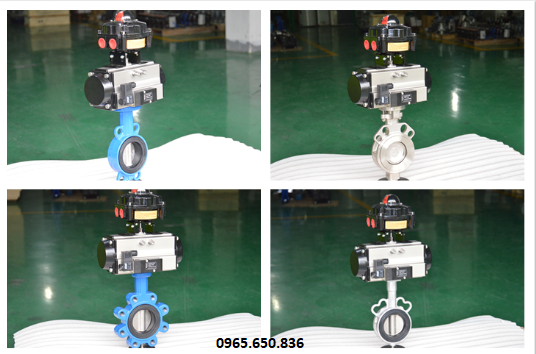

Van bướm điều khiển khí nén Thuận Phát Valve.

IV. Đánh giá ưu điểm và nhược điểm của van bướm khí nén

4.1. Ưu điểm

Ưu điểm 1: Van có khả năng điều khiển dòng chảy lưu chất linh hoạt, có thể đóng và mở cho lưu chất lưu thông hoặc điều tiết lưu lượng dòng chảy.

Ưu điểm 2: Van có khả năng điểu khiển hoạt động từ xa, giúp người sử dụng và hệ thống có thể giảm nhân công và chi phí vận hành cho hệ thống.

Ưu điểm 3: Van được làm từ các chất liệu cao cấp như inox, gang, thép, nhựa có thể hoạt động tốt trong mọi môi trường hệ thống là lưu chất hiện nay.

Ưu điểm 4: Van sử dụng năng lượng khí nén để hoạt động, đây là năng lượng tự nhiên, sạch không gây hại đến môi trường.

Ưu điểm 5: Van có thiết kế nhỏ gọn, trọng lượng nhẹ, thuận tiện cho việc lắp đặt di chuyển và bảo trì bảo dưỡng van.

Ưu điểm 6: Van có giá thành rẻ hơn so với các dòng van điều khiển bằng điện.

4.2. Nhược điểm

Nhược điểm 1: Thiết kế đĩa van nằm bên trong dòng chảy có thể gây cản trở cho dòng chảy lưu chất, làm giảm tốc độ và lưu lượng của dòng chảy.

Nhược điểm 2: Trong quá trình hoạt động, van cần thải lượng khí thừa ra tự nhiên, quá trình này gây ra tiềng ồn lớn.

Nhược điểm 3: Van cần thiết bị cung cấp khí nén để hoạt động, cần lưu ý trước khi lựa chọn để không mất thêm chi phí lắp đặt.

V. Ứng dụng của van bướm khí nén trong các hệ thống đường ống

Van bướm khí nén là dòng van được sử dụng rất rộng rãi trong các hệ thống đường ống công nghiệp hiện nay, với nhiều ưu điểm kể trên chúng ta có thể dễ dàng nhận biết được dòng van này có thể ứng dụng trong các hệ thống đường ống nào. Dưới đây là 1 số hệ thống sử dụng dòng van này đạt hiệu quả tốt nhất được chúng tôi thống kê qua nhiều năm cung cấp trên thị trường, mời quý vị cùng tham khảo.

• Ứng dụng trong các nhà máy nước sạch, các hệ thống cung cấp nước sạch thành phố, sản xuất công nghiệp.
• Ứng dụng trong các hệ thống xử lý nước thải sinh hoạt, nước thải trong công nghiệp sản xuất.
• Ứng dụng trong các hệ thống đường ống trong các tòa nhà cao tầng, TTTM, khu văn phòng,...
• Ứng dụng trong các nhà máy sản xuất thực phẩm, đồ uống, bia, rượu, nước ngọt,...
• Ứng dụng trong các hệ thống hóa chất, các hệ thống vi sinh, sản xuất thuốc men, dụng cụ y tế,...
• Ứng dụng trong các hệ thống đường ống dẫn xăng dầu, khí đốt.
• Ứng dụng trong các ngành công nghiệp hạng nặng như đóng tàu, sản xuất oto.

Ứng dụng của van bướm khí nén.

VI. Thuận Phát Valve địa điểm cung cấp van bướm khí nén hàng đầu thị trường

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp nói chung và các dòng van bướm khí nén nói riêng trên thị trường hiện nay. Với nhiều năm hoạt động trong lĩnh vực này, chúng tôi đã hợp tác và độc quyền phân phối nhiều dòng sản phẩm đến từ các thương hiệu hàng đầu trên thị trường hiện nay.

Đến với Thuận Phát Valve của chúng tôi quý khách hàng luôn nhận được những nghiệm tốt nhất về sản phẩm, giá cả và cả các chế độ đãi ngộ chỉ có ở chúng tôi. Đặc biệt tất cả các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp nên có giá thành luôn rẻ hơn so với các đối thủ khác, ngoài ra có đầy đủ các giấy tờ và được bảo hành lên đến 12 tháng.

Quý khách hàng quan tâm đến sản phẩm và muốn nhận báo giá chi tiết của sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chi tiết nhất cho sản phẩm ở thời điểm hiện tại. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được phục vụ và đồng hành cùng quý khách hàng trong các dự án gần nhất.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén Hàn Quốc.
