Van bi mặt bích điều khiển khí nén

I. Tìm hiểu chung về van bi mặt bích điều khiển khí nén

Van bi mặt bích điều khiển khí nén hay còn được gọi là van bi điều khiển khí nén lắp bích, đây là dòng van bi mặt bích kết hợp với bộ truyền động khí nén để điều khiển hoạt động của van. Dòng van này được thiết kế mặt bích theo các tiêu chuẩn JIS, DIN, BS, ANSI trên thân van để kết nối với đường ống hệ thống mang tiêu chuẩn tương ứng.

Van có khả năng điều khiển hoạt động đóng và mở của dòng chảy lưu chất 1 cách linh hoạt và nhanh chóng nhờ vào việc điều khiển bi van xoay từ góc 0 - 90 độ để mở van và ngược lại từ 90 về 0 độ để đóng van. Với khả năng điều khiển tự động bằng khí nén thân thiện với môi trường, giúp dòng van này đang dần thay thế các dòng van hoạt động bằng cơ tay trong các hệ thống đường ống công nghiệp hiện nay.

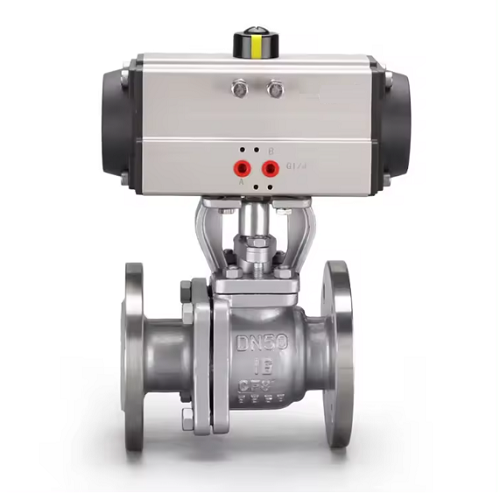

Van bi lắp bích điều khiển khí nén.

Các dòng van bi điều khiển khí nén mặt bích đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trên thị trường với đầy đủ các thiết kế, mẫu mã, chất liệu như inox, gang, thép, nhựa đi kèm với dãi kích thước rộng từ DN50 - DN600 có số lượng lớn trên toàn quốc. Các dòng van này đều có đầy đủ các giấy tờ như CO - CQ, Catalog, VAT, Bill of lading,...được bảo hành lên đến 12 tháng, đổi trả miễm phí nếu gặp lỗi do đơn vị cung cấp.

1.1. Một số đặc điểm vượt trội của van bi mặt bích điều khiển khí nén

Van bi mặt bích điều khiển khí nén là dòng van điều khiển tự động hiện đại đang rất được ưu chuộng sử dụng trên thị trường hiện nay, ngoài khả năng điều khiển tự động dòng van này còn mang trong mình nhiều đặc điểm vượt trội khác. Các đặc điểm này là lý do khiến dòng van này trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay.

• Van có khả năng điều khiển tự động từ xa bằng khí nén mà không cần tác động vật lý từ còn người, ngoài ra van cũng có thể truyền tín hiệu về tủ điều khiển khi được trang bị thêm các thiết bị hỗ trợ hoạt động.
• Thiết kế mặt bích để kết nối với các đường ống có mặt bích mang tiêu chuẩn tương đương, giúp van được kết nối chắc chắn hơn, thuận tiện hơn nhiều so với các dạng kết nối khác như nối ren, nối hàn.
• Thiết kế đĩa van dạng hình cầu đặc biệt giúp giảm thiểu các tác động của van trong quá trình hoạt động lên dòng chảy, bảo toàn được tốc độ và lưu lượng của dòng chảy khi di chuyển qua van.
• Van được sản xuất từ nhiều chất liệu cao cấp khác nhau như inox, gang, thép nhựa có thể lắp đặt và sử dụng trong mọi dạng môi trường hệ thống và lưu chất hiện nay.

1.2. Thông số kỹ thuật

• Kích cỡ: 2”– 8″ (50A – 200A).
• Chất liệu thân van cơ: Inox, gang, thép, nhựa.
• Gioăng làm kín: Cao su, PTFE, EPDM, Teflon.
• Dạng van: Van 2 ngã, van 3 ngã.
• Thiết kế thân: 2 mảnh, 3 mảnh.
• Vật liêu bộ điều khí nén: Hợp kim nhôm....
• Kiểu kết nối: Lắp bích.
• Dạng điều khiển: Điều khiển khí nén.
• Kiểu hoạt động của van: ON/OFF - tuyến tính
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN.
• Áp lực làm việc: PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc: Từ -20 độ C đến 250 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, hơi, khí, nước sạch, nước thải, xăng, dầu, hóa chất,…
• Xuất xứ: Đài loan, Hàn Quốc,Trung Quốc, Nhật Bản, Châu Âu.
• Tình trạng hàng: Sẵn có với SLL.
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm nếu gặp sự cố do đơn vị sản xuất.

II. Hình ảnh catalog và hình ảnh thực tế van bi mặt bích điều khiển khí nén

2.1. Hình ảnh Catalog van bi mặt bích điều khiển khí nén

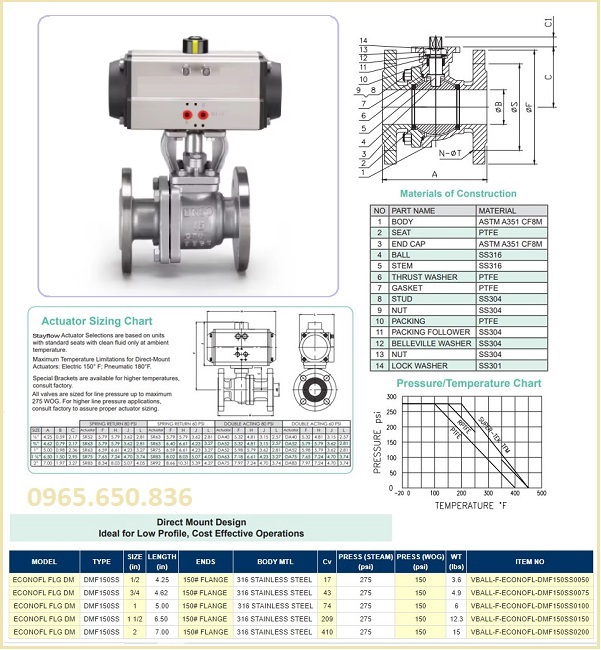

Catalog van bi mặt bích điều khiển khí nén.

2.2. Hình ảnh thực tế van bi mặt bích điều khiển khí nén

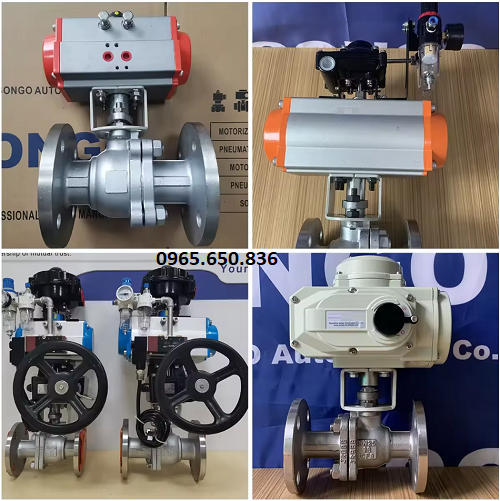

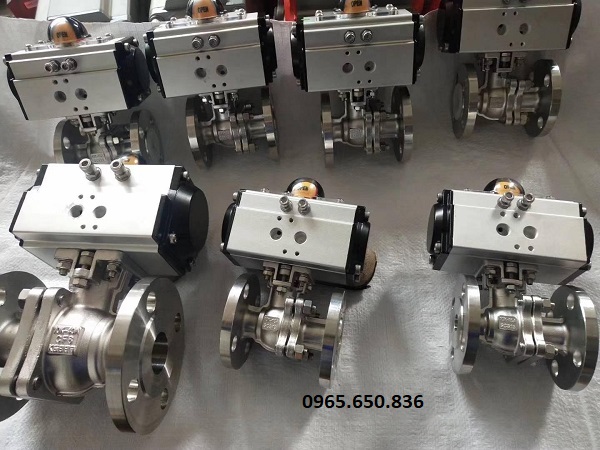

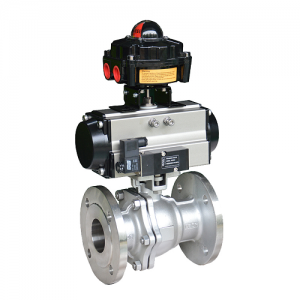

Van bi điều khiển khí nén lắp bích.

III. Chi tiết cấu tạo của van bi mặt bích điều khiển khí nén

Van bi mặt bích điều khiển khí nén có cấu tạo được chia làm 2 phần chính là phần van cơ và bộ phận điều khiển, chi tiết cấu tạo của từng phần như sau:

3.1. Cấu tạo phần van bi cơ

Phần van bi cơ của van bi mặt bích điều khiển khí nén là dòng van bi được thiết kế mặt bích để kết nối với đường ống hệ thống, phần van này được loại bỏ bộ phận tay gạt điều khiển để có thể kết nối bới bộ điều khiển khí nén. Chi tiết cấu tạo của phần van bi cơ gồm các bộ phận sau:

Thân van: Được làm từ các chất liệu cao cấp như gang, inox, thép, nhựa bao bọc bên ngoài các bộ phận khác, thân van có nhiều dạng thiết kế khác nhau, với mặt bích được đúc theo các tiêu chuẩn phổ biến nhất trên thị trường hiện nay.

Trục van: Có dạng hình trục được đúc nguyên khối từ các chất liệu có độ cứng cao như inox hoặc thép, trục van có nhiệm vụ điều khiển hoạt động của đĩa van.

Đĩa van: Là cánh cửa cho lưu chất có thể di chuyển qua van, đĩa van có dạng hình cầu được đục lỗ xuyên tâm bằng với kích thước đường ống để lưu chất có thể di chuyển qua van.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM, Teflog,...bao bọc bên ngoài bi van, giúp đảm bảo độ kín cho van trong quá trình hoạt động

Cấu tạo van bi mặt bích cơ.

3.2. Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén van bi hay còn được gọi là thiết bị truyền động khí nén, thiết bị này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay nhờ vào trang bị 2 piston ở 2 đầu của thiết bị. Cấu tạo của bộ điều khiển khí nén gồm các bộ phận sau:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston
• Bánh răng piston
• Vít điều chỉnh hành trình
• Núm hiển thị hành trình
• Điểm kết nối khí nén
• Lò xo đàn hồi ( Chỉ có ở tác động đơn )

IV. Nguyên lý hoạt động van bi mặt bích điều khiển khí nén

Van bi mặt bích điều khiển khí nén hoạt động hoàn toàn dựa vào nguyên lý chuyển đổi năng lượng từ khí nén thành chuyển động xoay từ đó tác động khiến bi van di chuyển từ góc 0 - 90 độ để mở van và ngược lại từ góc 90 độ về 0 độ để đóng van. Dòng van này có nhiều dạng hoạt động khác nhau, ở mỗi dạng hoạt động đều có những đặc điểm riêng phù hợp sử dụng với từng hệ thống khác nhau:

Tác động kép: Đây là dòng van này tác động 2 lần để điều khiển hoạt động, 1 lần tác động là cung cấp khí nén vào cồng A để mở van và lần 2 là cung cấp khí nén vào B để đóng van.

Tác động đơn: Đây là dạng van chỉ cần tác động 1 lần cung cấp khí nén vào cồng A để mở van, khi ngừng cung cấp khí nén các lò xo đàn hồi sẽ khiến đĩa van di chuyển về vị trí ban đầu.

Tuyến tính: Đây là dòng van được trang bị bộ định vị điều tiết khí nén, thiết bị này giúp van có thể mở theo nhiều góc độ khác nhau để điều tiết lưu lượng dòng chảy lưu chất khi di chuyển quan van.

• Van bi mặt bích điều khiển khí nén tác động kép
• Van bi mặt bích điều khiển khí nén tác động đơn
• Van bi mặt bích điều khiển khí nén ON/OFF
• Van bi mặt bích điều khiển khí nén tuyến tính

V. Các dòng van bi mặt bích điều khiển khí nén phổ biến trên thị trường hiện nay

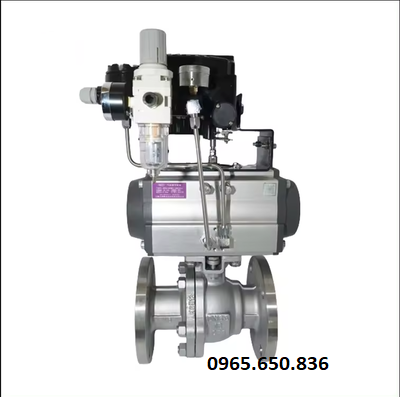

5.1. Van bi inox mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: Dn50 - Dn500. Chất liệu thân: Inox 304 - Inox 316. Chất liệu bi van: Inox, thép. Gioăng: PTFE, Teflon. Áp xuất làm việc: PN10,...PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Môi trường làm việc: Nước sạch, khí, hơi, hóa chất,...

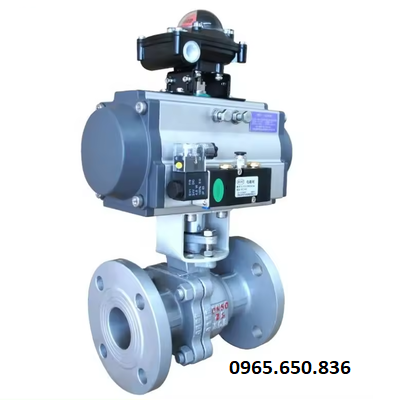

5.2. Van bi thép mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: Dn50 - Dn250. Chất liệu thân: Thép WCB Chất liệu bi van: Inox, thép. Gioăng: PTFE. Áp xuất làm việc: PN10,...PN60. Nhiệt độ làm việc: Tối đa 300 độ C. Môi trường làm việc: Môi trường nhiệt độ cao, áp suất cao.

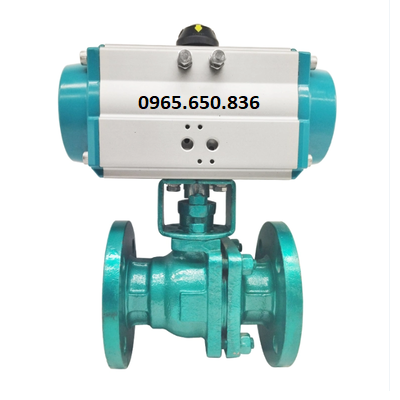

5.3. Van bi gang mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: Dn50 - Dn600. Chất liệu thân: Gang. Chất liệu bi van: Inox, thép. Gioăng: PTFE, Teflon. Áp xuất làm việc: PN10,PN16. Nhiệt độ làm việc: Tối đa 180 độ C. Môi trường làm việc: Nước thải, xăng, dầu,...

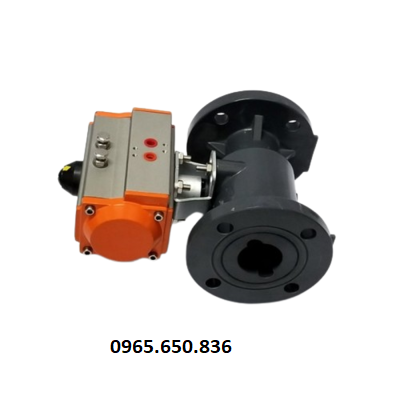

5.4. Van bi nhựa mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: Dn50 - Dn200. Chất liệu thân: Nhựa PVC, UPVC, CPVC, PPH, PPR. Chất liệu bi van: Nhựa. Gioăng: PTFE, Teflon. Áp xuất làm việc: PN10. Nhiệt độ làm việc: Tối đa 80 độ C. Môi trường làm việc: Nước sạch, nước thải, hóa chất,...

5.5. Một số dòng van bi mặt bích điều khiển khí nén khác

• Van bi 2 ngã mặt bích điều khiển khí nén
• Van bi 3 ngã mặt bích điều khiển khí nén
• Van bi 2 mảnh mặt bích điều khiển khí nén
• Van bi 3 mảnh mặt bích điều khiển khí nén
• Van bi mặt bích điều khiển khí nén Hàn Quốc
• Van bi mặt bích điều khiển khí nén Trung Quốc
• Van bi mặt bích điều khiển khí nén Đài Loan
• Van bi mặt bích điều khiển khí nén Nhật Bản
• Van bi mặt bích điều khiển khí nén Italia
• Van bi mặt bích điều khiển khí nén Thổ Nhĩ Kỳ

VI. Ưu điểm và ứng dụng thực tế của van bi mặt bích điều khiển khí nén

6.1. Ưu điểm

Van bi mặt bích điều khiển khí nén là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường. Một số ưu điểm có thể nhắc đến như:

Ưu điểm 1: Van có thiết kế nhỏ gọn, dạng kết nối mặt bích đa dụng dễ dàng lắp đặt trên hệ thống, không chiếm quá nhiều diện tích hệ thống.

Ưu điểm 2: Van được sản xuất trên dây chuyền hiện đại cùng các kỹ sư hàng đầu trong lính vực, giúp van có khả năng hoạt động ổn định, ít gặp sự cố và có tuổi thọ sử dụng lâu dài.

Ưu điểm 3: Van có thiết kế đĩa van dạng hình cầu giúp giảm thiểu các hiện tượng búc nước, sốc áp trong quá trình van đóng, đặc biệt bảo toàn được tốc độ và lưu lượng của dòng chảy lưu chất.

Ưu điểm 4: Van có khả năng điều khiển tự động từ xa bằng khí nén, khí nén là năng lượng sạch tự nhiên, không gây hại đến môi trường.

Ưu điểm 5: Van giúp giảm thiểu nhân công và chi phí vận hành cho hệ thống.

Ưu điểm 6: Van có nguồn gốc xuất xứ rõ dàng, có đầy đủ giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành lên đến 12 tháng.

6.2. Ứng dụng của van bi mặt bích điều khiển khí nén

Là dòng van đa dụng có thể sử dụng trong mọi dạng hệ thống và lưu chất trong các hệ thống đường ống công nghiệp hiện nay, van giúp người sử dụng có thể dễ dàng điều khiển hoạt động của dòng lưu chất trong đường ống hệ thống 1 cách nhanh chóng và chính xác nhất. Dưới đây là các ứng dụng của dòng van này trong một số hệ thống đường ống được chúng tôi thống kê trong nhiều năm cung cấp sản phẩm này trên thị trường.

• Ứng dụng trong các hệ thống xử lý hóa chất.
• Ứng dụng trong các hệ thống PCCC.
• Ứng dụng trong các hệ thống đường ống tòa nhà cao tầng.
• Ứng dụng trong các hệ thống lọc hóa dầu, đường ống dẫn.
• Ứng dụng trong các hệ thống điều hòa nhiệt độ HVAC.
• Ứng dụng trong các hệ thống nhà máy công nghiệp chế biến.
• Ứng dụng trong các ngành công nghiệp hạng nặng.

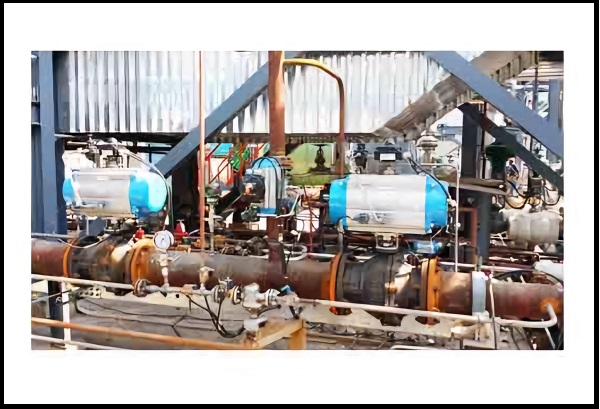

Ứng dụng van bi mặt bích điều khiển khí nén.

VII. Thuận Phát Valve địa điểm bán van bi mặt bích điều khiển khí nén hàng đầu hiện nay

Hiện nay các dòng van bi mặt bích điều khiển khí nén đang là những sản phẩm chủ lực của Thuận Phát Valve chúng tôi, các sản phẩm này được được chúng tôi nhập khẩu với đầy đủ các chủng loại, mẫu mã, với số lượng lớn. Đi kèm với sản phẩm là các giấy tờ như CO - CQ, Catalog, VAT, Bill of lading, phiếu bảo hành lên đến 12 tháng, giao hàng trên toàn quốc chỉ từ 1 - 3 ngày.
