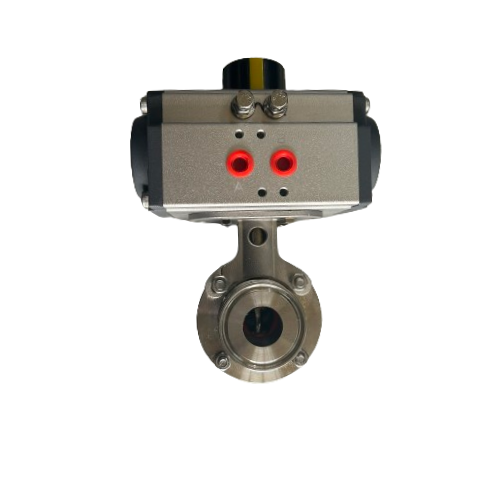

Van bướm vi sinh điều khiển khí nén

I. Van bướm vi sinh điều khiển khí nén là van gì?

Van bướm vi sinh điều khiển khí nén là dòng van được dùng để điều khiển dòng chảy trong hệ thống đường ống vi sinh. Dòng van này có chức năng đóng, mở hoặc điều tiết lưu lượng của dòng chảy lưu chất.

Van được làm từ chất liệu inox 304L, 316, 316L qua quá trình gia công tỉ mĩ tạo độ nhẵn bóng cao đạt tiêu chuẩn sử dụng của các hệ thống vi sinh. Van được thiết kế với đa dạng kích thước từ DN15 đến DN100 và các kiểu dáng kết nối khác nhau như kết nối hàn, kết nối kẹp ( Clamp ).

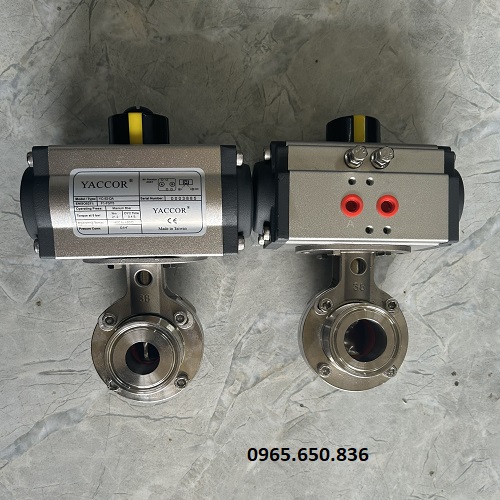

Van bướm điều khiển khí nén vi sinh.

Van bướm vi sinh điều khiển khí nén là dòng van điều khiển tự động nhờ sự kết hợp giữa van bướm và bộ điều khiển khí nén. Bộ điều khiển khí nén này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó điều khiển hoạt động của van bướm vi sinh.

1.1. Thông số kỹ thuật

• Kích thước: DN15 – DN100.
• Kích thước đầu khí: 052DA- 092DA.
• Chất liệu van bướm vi sinh: Inox 304L, 316, 316L.
• Chất liệu đầu khí: Hợp kim nhôm – sơn tĩnh điện.
• Áp xuất làm việc: PN10 – PN16.
• Áp xuất đầu khí: 3 -8 Bar.
• Nhiệt độ làm việc: ~200 độ C
• Môi trường làm việc: Dung dịch chất lỏng, nước, khí, hơi.
• Đơn vị cung cấp: Công ty TNHH vật tư công nghiệp Thận Phát.
• Bảo hành 12 tháng.

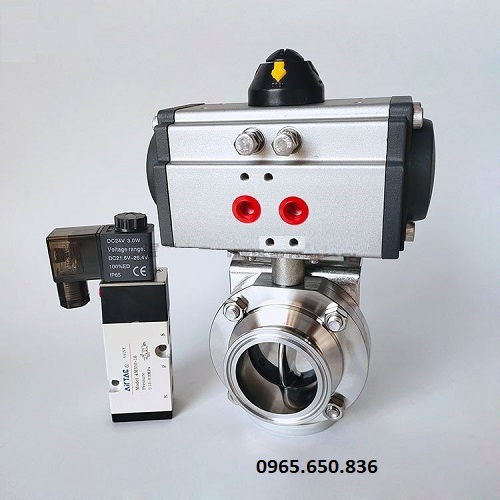

1.2. Hình ảnh thực tế van bướm vi sinh điều khiển khí nén

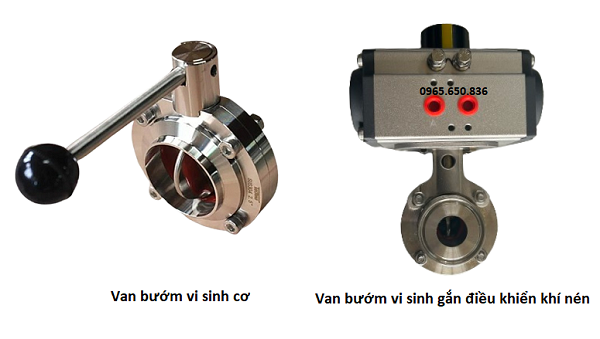

Van bướm vi sính gắn bộ điều khiển khí nén.

II. Cấu tạo van bướm vi sinh điều khiển khí nén

2.1. Cấu tạo van bướm

Van bướm vi sinh được cấu tạo từ các thành phần như thân van, đĩa van, trục van, ốc vít,…. Các bộ phận được gia công một cách tỉ mĩ, đạt đủ tiêu chuẩn của van và hệ thống.

Dòng van này được thiết kế với nhiều kiểu dáng khác nhau như kết nối hàn, kết nối Clamp, kết nối ren. Với vật liệu chế tạo từ các chất liệu inox cao cấp nên rất được ưu chuộng sử dụng trong các ứng dụng yêu cầu độ sạch sẽ cao.

2.2. Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén là thiết bị chuyên sử dụng để điều khiển hoạt động của các dòng van công nghiệp trên thị trường hiện nay, thiết bị này có khả năng chuyển đổi áp xuất khí nén thành chuyển động xoay. Cấu tạo của bộ điều khiển khí nén gồm các bộ phận sau:

• Vở bộ điều khiển
• Vít điều chỉnh
• Piston – bánh răng
• Trục bánh răng
• Gioăng làm kín
• Núm hiển thị hành trình
• Lò so ( Chỉ có ở van tác động đơn )

2.3. Cách van bướm vi sinh điều khiển khí nén hoạt động

Bộ điều khiển khí nén có 2 cổng cấp khí nén là cổng A và công B. Khi khí nén được cấp vào cổng A, khí sẽ di chuyển đến buồng trong của bộ điều khiển và khiến Piston di chuyển ra xa trục bánh răng.

Các bánh răng trên piston được kết nối trực tiếp với truc bánh răng sẽ tác động và khiến trục bánh răng di chuyển, từ đó tác động lên trục van bướm và khiến đĩa van mở. Khi khí nén được cấp vào cồng B, khí sẽ di chuyển đến buồng ngoài của bộ điều khiển và ép piston lại gần trục bánh răng.

Lúc này chuyển động của quá trình đóng sẽ ngược lại với quá trình mở. Đối với các dòng van tác động đơn, chỉ cần cấp khí liên tục vào cổng A để mở và khi ngừng cung cấp khí van sẽ tự động được đóng lại.

III. Phân loại van bướm vi sinh điều khiển khí nén

Trên thị trường hiện nay có rất nhiều các dòng van bướm vi sinh điều khiển khí nén khác nhau, mỗi dòng van đều có những đặc điểm riêng. Để phân biệt và nhận biết từng loại van dưới đây cách phân loại và loại van của từng dạng phân loại.

3.1. Phân loại theo cách thức hoạt động

Van bướm vi sinh điều khiển khí nén có nhiều dạng hoạt động khác nhau, tùy vào từng phương thức hoạt động sẽ có những dạng van khác nhau:

Van bướm vi sinh điêu khiển khí nén tác động đơn

Đây là dòng van được trang bị thêm các lò xo đàn hồi ở trong bộ điều khiển khí nén, dòng van này chỉ cần tác động 1 lần để mở van và khi ngừng cung cấp khí nén vào bộ điều khiển van sẽ tự động đóng lại.

Van bướm vi sinh điều khiển khí nén tác động kép

Khác với dòng van tác động đơn ở trên van bướm vi sinh điều khiển khí nén tác động kép là dòng van phải tác động 2 lần để đóng và mở van.

Van bướm vi sinh điều khiển khí nén tuyến tính

Đây là dòng van được trang bị thêm bộ điều chỉnh tuyến tính, bộ điều chỉnh này giúp van có thể đóng mở ở nhiều góc độ khác nhau từ đó điều tiết lưu lượng dòng chảy lưu chất trong đường ống hệ thống.

3.2. Phân loại theo dạng kết nối

Van bướm vi sinh điều khiển bằng khí nén được sản xuất với nhiều dạng kết nối đường ống khác nhau, nhằm đáp ứng được các yêu cầu kết nối khắc nghiệt của hệ thống vi sinh.

• Van bướm vi sinh điều khiển khí nén kết nối hàn
• Van bướm vi sinh điều khiển khí nén dạng kẹp ( Clamp )
• Van bướm vi sinh điều khiển khí nén dạng mặt bích

3.3. Phân loại theo hãng sản xuất

Hiện tại các sản phẩm van bướm vi sinh khí nén đều được nhập khẩu từ các hãng sản xuất hàng đầu trên thế giới hiện nay như:

• Van bướm vi sinh điều khiển khí nén Geko
• Van bướm vi sinh điều khiển khí nén Haitima
• Van bướm vi sinh điều khiển khí nén Kosaplus

3.4. Phân loại theo xuất xứ

• Van bướm vi sinh điều khiển khí nén Đài Loan
• Van bướm vi sinh điều khiển khí nén Hàn Quốc
• Van bướm vi sinh điều khiển khí nén Trung Quốc

IV. Đánh giá ưu điểm và nhược điểm của van bướm vi sinh điều khiển khí nén

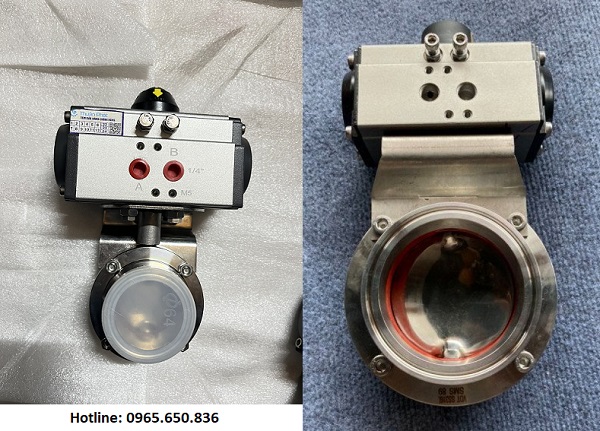

Van bướm vi sinh điều khiển khí nén ON/OFF.

V. Ứng dụng van bướm vi sinh điều khiển khí nén

Van bướm vi sinh khí nén là dòng van được sản xuất nhằm mục đích sử dụng trong các hệ thống có yêu cầu cao về độ sạch và tinh khiết của lưu chất. Cụ thể dòng van này chuyên sử dụng trong các hệ thống sản xuất đồ uống, thực phẩm, rượu bia, nước giải khát, thuốc men, sữa tươi,…
