Van bi nhựa điều khiển khí nén

I. Giới thiệu van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén là dòng van được sử dụng để điều tiết lưu lượng và hoạt động đóng, mở của dòng chảy lưu chất trong đường ống hệ thống. Dòng van nàu có phần van cơ được làm từ chất liệu nhựa PVC, UPVC, CPVC, PPH, PPR,...các chất liệu nhựa này đều những chất liệu nhựa quen thuộc với chúng ta được sử dụng rất phổ biến cả trong dân dụng và các hệ thống công nghiệp hiện nay.

Van bi nhựa điều khiển bằng khí nén là sự kết hợp giữa van bi cơ được làm bằng chất liệu nhựa và bộ điều khiển khí nén, thiết bị điều khiển này giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần tác động cơ học trực tiếp lên van. Bộ điều khiển khí nén giúp van có thể tối ưu hóa hoạt động của van đến mức nhanh nhất, giúp tăng khả năng hoạt động của hệ thống và người sử dụng, giảm thiểu được nhân công và chi phí vận hành cho hệ thống.

II. Thông số kỹ thuật

III. Hình ảnh thực tế van bi nhựa điều khiển khí nén

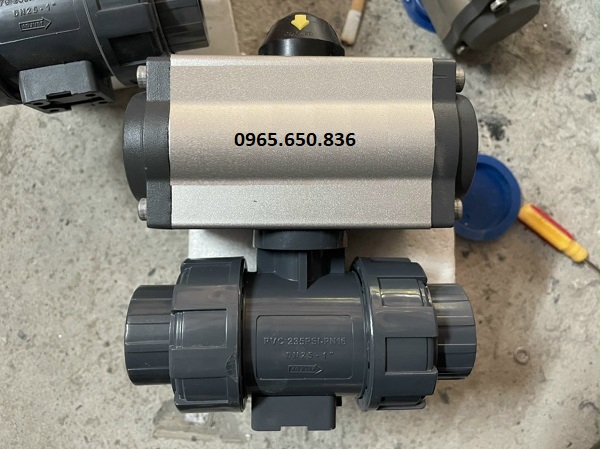

Van bi nhựa khí nén - Thuận Phát Valve.

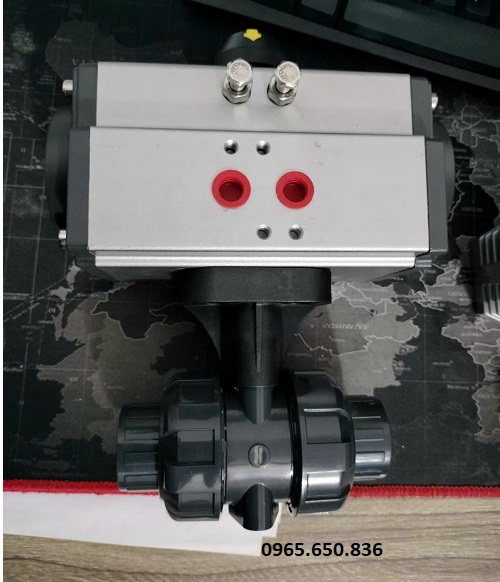

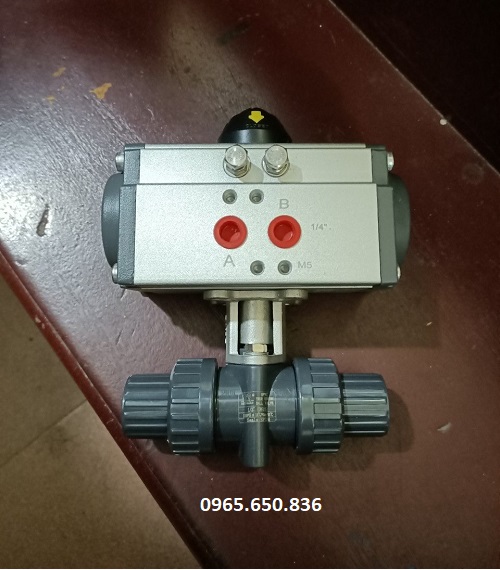

Van bi nhựa rắc co điều khiển khí nén.

IV. Cấu tạo và nguyên lý hoạt động của van bi nhựa điều khiển khí nén

4.1. Cấu tạo

Van bi nhựa điều khiển khí nén có cấu tạo khá tương đồng với các dòng van bi được làm từ những chất liệu khác, cấu tạo cơ bản của dòng van này được chia làm 2 phần là phần van bi cơ và bộ điều khiển khí nén. Hai phần này của van được kết hợp với nhau bằng các bulong siết chắt, tạo thành 1 thể thống nhất là van bi nhựa điều khiển khí nén.

Phần van bi cơ học

Van bi nhựa là dòng van được làm từ chất liệu nhựa PVC, UPVC, CPVC, PPH, PPR được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay. Phần van này được cấu tạo từ 5 bộ phận chính, tuy nhiên bộ phận tay gạt điều khiển của van đã bị loại bỏ để lắp đặt bộ điều khiển khí nén.

• Thân van
• Trục van
• Đĩa van
• Gioăng làm kín

Bộ điều khiển khí nén

Bộ điều khiển khí nén hay còn được gọi là Pneumatic Actuator, đây là thiết bị truyền động khí nén được sử dụng để điều khiển các dòng van công nghiệp. Thiết bị này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động của van bi nhựa.

Cấu tạo của bộ điều khiển khí nén gồm các bộ phận sau:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston bánh răng
• vít điều chỉnh hành trình
• Núm hiển thị
• Điểm kết nối khí nén
• Lò xo đàn hồi ( Chỉ có ở tác động đơn )

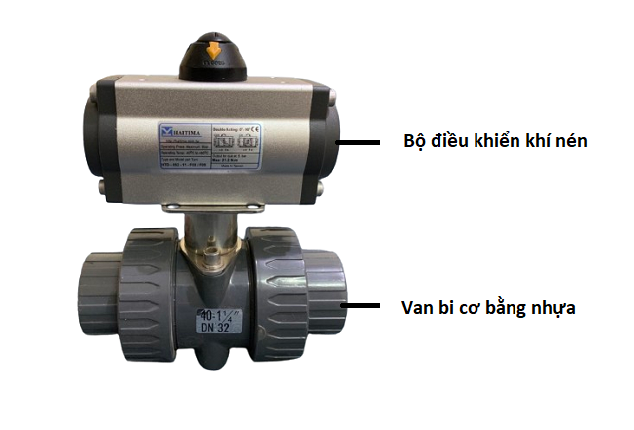

Cấu tạo van bi nhựa điều khiển khí nén.

4.2. Nguyên lý hoạt động

Van bi nhựa điều khiển khí nén có nguyên lý hoạt động khá đơn giản, dòng van này có 2 điểm cấp khí nén vào là điểm A và điểm B. Cụ thể khi cấp khí nén vào điểm A van sẽ mở hoàn toàn và khi cấp khí nén vào điểm B van sẽ đóng hoàn toàn, tuy nhiên đối với dòng van tác động đơn chỉ cần cấp khí nén vào điểm A để mở van và ngừng cung cấp khí nén van sẽ tự động đóng lại nhờ vào áp lực của lò xo đàn hồi.

Hơn thế van cũng có thể được sử dụng để điều tiết lưu lượng dòng chảy khi trang bị thêm cho van bộ định vị điều tiết khí nén, thiết bị này giúp kiểm soát lượng khí nén cung cấp vào van. Từ đó giúp định vị vị trí mở của đĩa van tùy vào nhu cầu sử dụng của hệ thống.

V. Các dòng van bi nhựa điều khiển khí nén phổ biến trên thị trường hiện nay

5.1. Van bi nhựa điều khiển khí nén theo phương thức hoạt động

• Van bi nhựa điều khiển khí nén tác động kép
• Van bi nhựa điều khiển khí nén tác động đơn
• Van bi nhựa điều khiển khí nén ON/OFF
• Van bi nhựa điều khiển khí nén tuyến tính

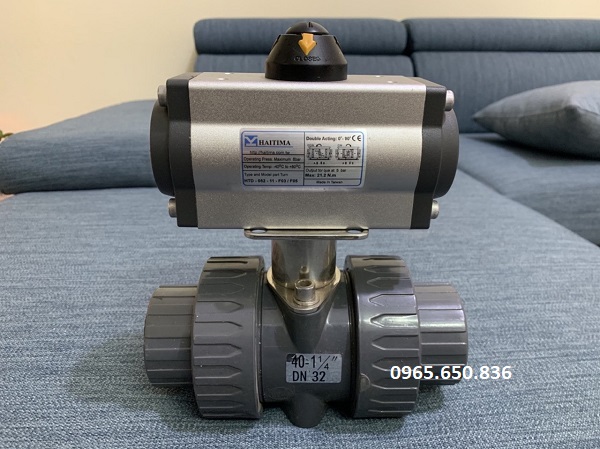

Van bi nhựa điều khiển khí nén tác động đơn.

5.2. Van bi nhựa điều khiển khí nén theo chất liệu van cơ

• Van bi nhựa PVC điều khiển khí nén
• Van bi nhựa UPVC điều khiển khí nén
• Van bi nhựa CPVC điều khiển khí nén
• Van bi nhựa PPH điều khiển khí nén
• Van bi nhựa PPR điều khiển khí nén

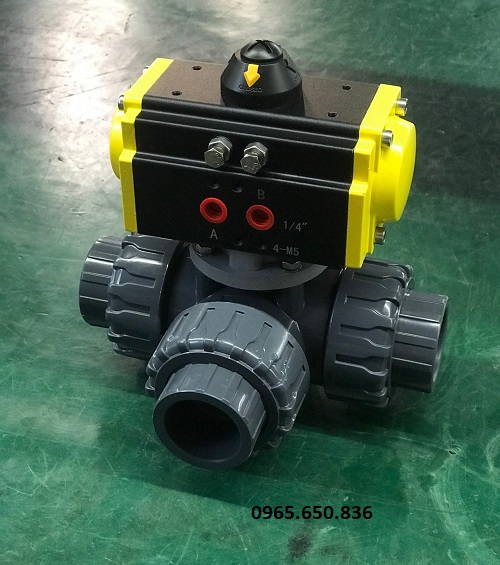

Van bi nhựa 3 ngã điều khiển khí nén.

5.3. Van bi nhựa điều khiển khí nén theo dạng kết nối

• Van bi nhựa rắc co điều khiển khí nén
• Van bi nhựa mặt bích điều khiển khí nén
• Van bi nhựa nối ren điều khiển khí nén

5.4. Van bi nhựa điều khiển khí nén theo xuất xứ van

• Van bi nhựa điều khiển khí nén Đài Loan
• Van bi nhựa điều khiển khí nén Hàn Quốc
• Van bi nhựa điều khiển khí nén Malaysia
• Van bi nhựa điều khiển khí nén Nhật Bản

VI. Đánh giá ưu điểm và nhược điểm của van bi nhựa điều khiển khí nén

VII. Ứng dụng cụ thể của van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay, dòng van này được làm từ chất liệu nhựa, đây là chất liệu thông dụng được ứng dụng rất phổ biến trong các hệ thống dân dụng và công nghiệp hiện hay. Một số hệ thống chuyên sử dụng dòng van này trong hệ thống mà chúng tôi thống kê được, có thể kể đến như:

- Ứng dụng trong các hệ thống dân dụng

- Ứng dụng trong các hệ thống nhà máy công nghiệp

- Ứng dụng trong các hệ thống xử lý hóa chất

- Ứng dụng trong các hệ thống PCCC

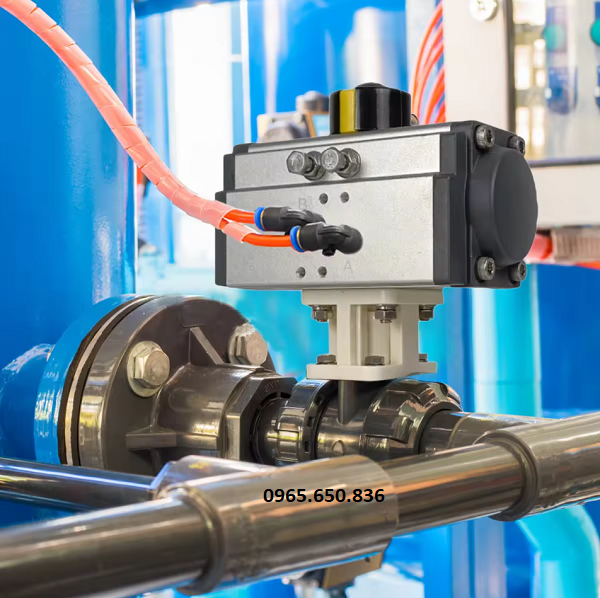

Ứng dụng van bi nhựa điều khiển khí nén.

VIII. Địa điểm bán van bi nhựa điều khiển khí nén hàng đầu thị trường hiện nay

Hiện nay các dòng van bi nhựa điều khiển khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp và phân phối trên thị trường với giá cả ưu đãi nhất. Các dòng van này đều được chúng tôi nhập trực tiếp từ các thương hiệu hàng đầu thế giới với chất lượng hàng đầu, có khả năng hoạt động ổn điện và có tuổi thọ sử dụng lâu dài.

Ngoài ra van được chúng tôi cung cấp đầy đủ với các giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành lên đến 12 tháng, 1 đổi 1 nếu trong thời gian sử dụng phát hiện lỗi do đơn vị sản xuất. Quý khách hàng quan tâm đến sản phẩm vui lỏng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi!
