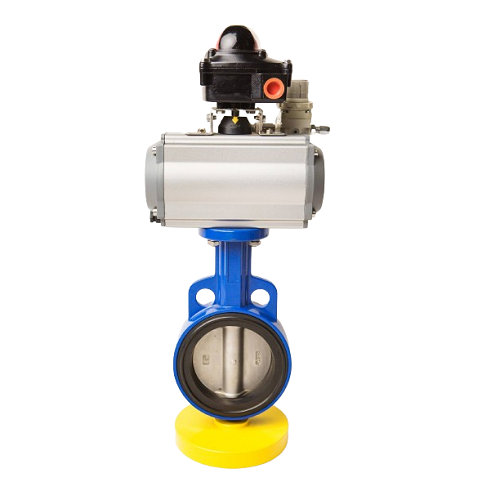

Van bướm gang điều khiển khí nén

I. Van bướm gang điều khiển khí nén là gì?

Van bướm gang điều khiển khí nén là dòng van bướm được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được làm từ chất liệu gang có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt dòng van này có giá thành rẻ hơn so với các dòng van được làm từ những chất liệu khác, thêm khả năng điều khiển từ xa bằng khí nén giúp chúng trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay.

Van bướm gang khí nén là dòng van có phần thân van cơ được làm từ chất liệu gang, với nhiều kiểu dáng và chủng loại khác nhau, giúp dòng van này có thể sử dụng trong nhiều dạng hệ thống khác nhau. Ngoài ra dòng van này cũng được sản xuất với đa dạng kích thước như DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN300, DN500, DN1000, DN1200,... phù hợp lắp đặt trên mọi kích thước đường ống hiện nay.

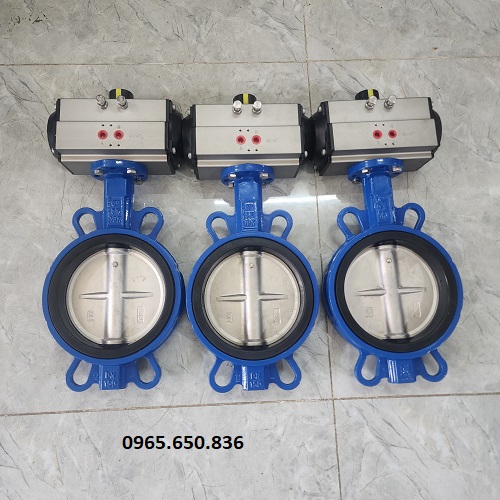

Van bướm gang điều khiển bằng khí nén.

Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van bướm gang điều khiển khí nén trên thị trường với đầy đủ các chủng loại, mẫu mã và kích thích. Tất cả các sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ đơn vị sản xuất với đầy đủ các giấy tờ liên quan và được bảo hành lên đến 12 tháng.

II. Thông số kỹ thuật

• Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN300, DN500, DN1000, DN1200,...
• Chất liệu van cơ: Gang.
• Chất liệu bộ điều khiển: Hợp kim nhôm - sơn tĩnh điện.
• Dạng điều khiển: Điều khiển khí nén.
• Phương thức hoạt động: ON/OFF, Tuyến tính.
• Dạng vận hành: Tác động đơn, tác động kép.
• Phương thức kết nối: Mặt bích, wafer, lug.
• Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN.
• Áp lực khí nén: 3bar ~ 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc: từ 0 độ C đến 180 độ C.
• Môi trường sử dụng: Nước sạch, nước thải, xăng, dầu,....
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia, Châu Âu,...
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.

III. Hình ảnh catalog van bướm gang điều khiển khí nén

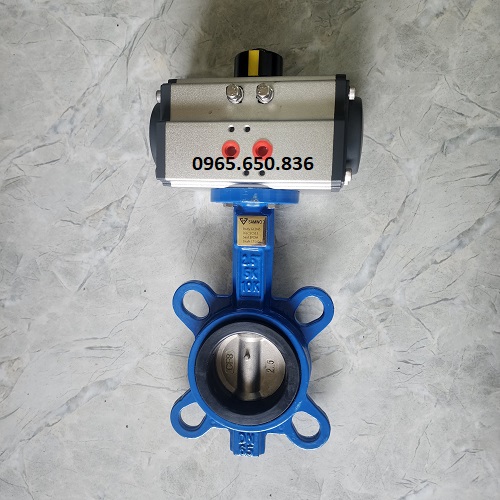

Van bướm DN150 gang điều khiển khí nén.

IV. Cấu tạo và nguyên lý hoạt động của van bướm gang điều khiển khí nén

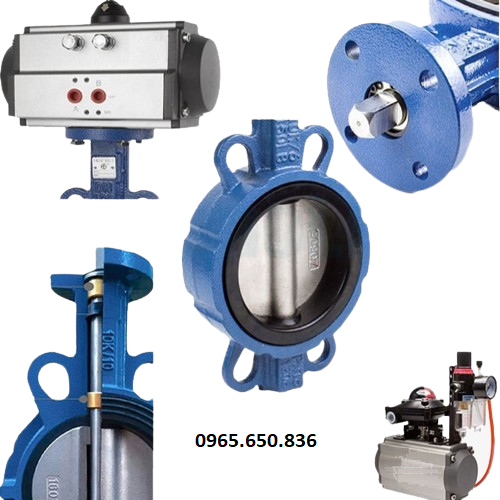

4.1. Cấu tạo van bướm gang điều khiển khí nén

Van bướm gang điều khiển khí nén là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được làm từ chất liệu gang với cấu tạo có nhiều điểm tương đồng với các dòng van bướm khác trên thị trường. Cấu tạo của dòng van này gồm 5 bộ phận chính, chi tiết các bộ phận như sau:

Thân van: Được làm từ chất liệu gang, là bộ phận kết nối các bộ phận khác của van lại với nhau và kết nối van với hệ thống đường ống.

Trục van: Được đúc nguyên khối từ chất liệu thép WCB hoặc inox có độ cứng cáo, trục van có dạng hình trụ dài 2 đầu được kết nối với đĩa van và bộ phận điều khiển.

Đĩa van: Có dạng hình cánh bướm được nằm hoàn toàn bên trong thân van, đĩa van được xem như cánh cửa có thể mở hoặc đóng để ngăn chặn dòng chảy lưu thông trong đường ống hệ thống.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao, đặt ở giữa đĩa van và thân van có nhiệm vụ đảm bảo độ kín của van trong quá trình van hoạt động.

Bộ phận điều khiển: Hay còn được gọi là bộ điều khiển khí nén, bộ phận này có khả năng chuyển đổi năng lượng khí nén thành động năng từ đó tác động để điều khiển hoạt động của đĩa van.

4.2. Nguyên lý hoạt động

Van bướm gang điều khiển khí nén có nguyên lý hoạt động khá đơn giản, dòng van này hoạt động dựa vào 2 lần tác động khí nén từ đó chuyển đổi đển điều khiển hoạt động đóng mở của van.

Quá trình van mở: Khi khí nén được cấp vào cổng A, khí nén sẽ di chuyển vào khoang trong của piston và đẩy piston di chuyển. Lúc này bánh răng piston sẽ tác động khiến trục bánh răng di chuyển, trục van được kết nối với trục bánh răng sẽ di chuyển theo và khiển đĩa van mở từ góc 0 độ đến 90 độ ( Van mở hoàn toàn ).

Quá trình van đóng: Khi khí nén được cấp vào cổng B, khí nén sẽ di chuyển vào khoang ngoài của piston và đẩy piston di chuyển ngược về quá trình mở. Lúc này các chuyển động của bánh răng piston và trục bánh răng sẽ người chiều với quá trình mở và tác động khiến đĩa van di chuyển từ góc 90 độ về góc 0 độ ( Van đóng hoàn toàn ).

>>>Lưu ý: Đối với dòng van tác động đơn chỉ cần cáp khí nén liên tục vào cổng A, khi ngừng cung cấp khí nén van sẽ tự động đóng lại nhờ vào áp lực của lò xo đàn hồi.

V. Các dòng van bướm gang điều khiên khí nén mà chúng tôi đang cung cấp trên thị trường

• Van bướm gang điều khiển khí nén tác động đơn
• Van bướm gang điều khiển khí nén tác động kép
• Van bướm gang điều khiển khí nén ON/OFF
• Van bướm gang điều khiển khí nén tuyến tính
• Van bướm gang mặt bích điều khiển khí nén
• Van buớm gang wafer điều khiển khí nén
• Van bướm gang Lug điều khiển khí nén
• Van bướm thân gang cánh inox điều khiển khí nén
• Van bướm gang điều khiển khí nén Hàn Quốc
• Van bướm gang điều khiển khí nén Trung Quốc
• Van bướm gang điều khiển khí nén Đài Loan
• Van bướm gang điều khiển khí nén Nhật Bản
• Van bướm gang điều khiển khí nén Malaysia
• Van bướm gang điều khiển khí nén Thổ Nhĩ Kỳ

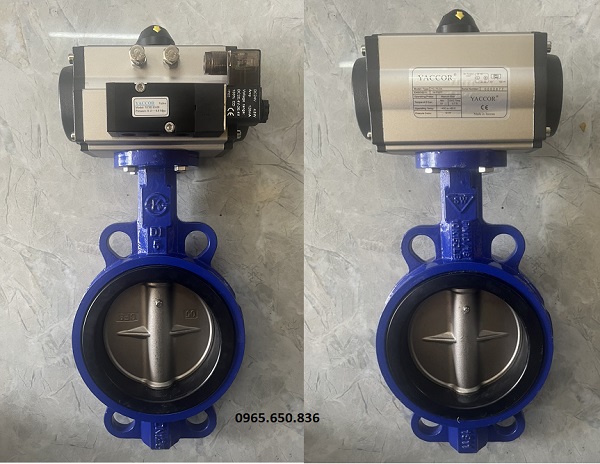

Van bướm gang điều khiển khí nén Yaccor.

VI. Ưu điểm và ứng dụng của van bướm gang điều khiển khí nén

6.1. Ưu điểm

Van bướm gang điều khiển khí nén là một trong những dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, dòng van này có nhiều ưu điểm vượt trội, những đặc điểm này là lý do khiển chúng được tin tưởng sử dụng trên thị trường. Một số ưu điểm của dòng van này có thể kể đến như:

Ưu điểm 1: Van được làm từ chất liệu gang, có độ bền cơ học tốt khả năng chịu áp lực và nhiệt độ cao.

Ưu điểm 2: Bề mặt ngoài của van được phủ son epoxy tăng khả năng chống oxy hóa và thẩm mỹ cho van.

Ưu điểm 3: Van có khả năng hoạt động tốt trong nhiều dạng môi trường hệ thống và lưu chất khác nhau.

Ưu điểm 4: Khả năng điều khiển tự động từ xa, giúp giảm nhân công và chi phí vận hành cho hệ thống.

Ưu điểm 5: Thiết kế van nhỏ gọn, có trọng lượng nhẹ hơn các dòng van có cùng chức năng khác, dễ dàng lắp đặt, vận chuyển và bảo trì bảo dưỡng.

Ưu điểm 6: Van có giá thành rẻ hơn nhiều so với các dòng van được làm từ chất liệu thép hoặc inox.

6.2. Ứng dụng của van bướm gang điều khiển khí nén

Với thiết kế đa dạng về chủng loại, mẫu mã và kích thước, giúp dòng van này có thể hoạt động tốt trong nhiều môi trường lưu chất và hệ thống khác nhau. Dưới đây là 1 số hệ thống chuyên sử dụng dòng van này mà chúng tôi đã cung cấp trong nhiều năm làm nghề, mời quý vị và các bạn cùng tham khảo.

Ứng dụng 1: Sử dụng trong các hệ thống nước, hệ thống đường ống trong các tòa nhà cao tầng, tòa nhà văn phòng, phân xưởng, TTTM,..

Ứng dụng 2: Sử dụng trong các nhà máy sản xuất công nghiệp, nhà máy sản xuất giấy, bao bì, thực phẩm, đồ uống, bia, rượu,...

Ứng dụng 3: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các đường ống dẫn xăng, dầu, khí đốt.

Ứng dụng 4: Sử dụng trong các hệ thống nhà máy xử lý nước thải, các đường ống dẫn nước thải đô thị, nước thải công nghiệp.

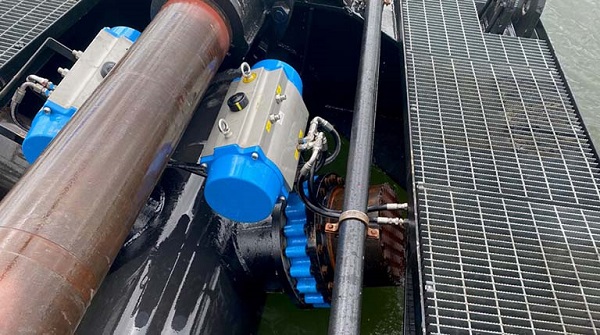

Ứng dụng van bướm gang điều khiển khí nén.

VII. Thuận Phát Valve đơn vị cung cấp van bướm gang điều khiển khí nén hàng đầu hiện nay

Thuận Phát Valve chúng tôi là đơn vị chuyên cung cấp các dòng van công nghiệp hàng đầu trên thị trường hiện nay, chúng tôi nhập nhập khẩu và phân phối các dòng sản phẩm chính hãng của nhiều thương hiệu hàng đầu trên thế giới với giá cả cạnh tranh nhất thị trường. Với nhiều năm kinh nghiệm trong ngành, chúng tôi đã đồng hành và hợp tác với nhiều thương hiệu lớn nhỏ trên khắp toàn cầu.

Đến với Thuận Phát Valve chúng tôi quý khách hàng không chỉ được trải nghiệm những sản phẩm chính hãng, chất lượng cao mà còn nhận được rất nhiều các ưu đãi vượt trội khác chỉ có ở Thuận Phát Valve. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ ngay với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm, tin tưởng và đồng hành cùng Thuận Phát Valve!
