Van bướm bánh răng điều khiển khí nén

I. Van bướm bánh răng điều khiển khí nén là gì?

Van bướm bánh răng điều khiển khí nén là dòng van bướm được kết hợp với bộ điều khiển khí nén để điều khiển hoạt động đóng và mở của van bướm. Dòng van này được sử dụng rất phổ biến trên thị trường hiện nay nhờ vào khả năng điều khiển hoạt động bằng khí nén thông qua 2 piston ở 2 đầu của bộ điều khiển, dòng van này giúp người sử dụng có thể điều khiển hoạt động từ xa mà không cần di chuyển trực tiếp tới vị trí lắp đặt của van bướm.

Van bướm bánh răng khí nén hay còn gọi van bướm tự động khí nén, được sản xuất từ nhiều chất liệu khác nhau như gang, inox, thép, nhựa có thể hoạt động tốt trong nhiều môi trường lưu chất khác nhau. Ngoài ra dòng van này cũng được thiết kế với nhiều kiểu dáng, kích thước khác nhau, có thể dễ dàng lựa chọn dạng van phù hợp nhất đối với nhu cầu sử dụng của hệ thống.

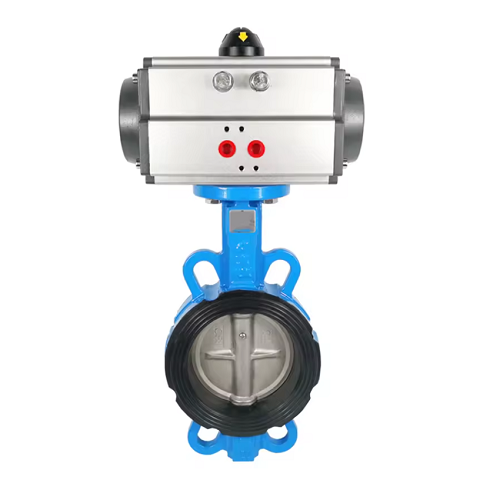

Van bướm bánh răng điều khiển khí nén.

Hiện nay các dòng van bướm bánh răng điều khiển khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trực tiếp trrn toàn quốc với giá cả ưu đãi. Tất cả các sản phẩm của chúng tôi đều được nhập khẩu từ các thương hiệu van công nghiệp hàng đầu hiện nay, có đầy đủ giấy tờ như CO - CQ, catalog và được bảo hành lên đến 12 tháng.

1.1. Thông số kỹ thuật

• Kích thước: Từ DN50 đến DN600.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ -20℃ đến 220℃.
• Áp lực khí nén sử dụng: Từ 3 ~ 8bar.
• Môi trường làm việc: Dung dịch chất lỏng, nước sạch, nước thải, khí, hơi, hóa chất, xăng, dầu,...
• Dạng hoạt hoạt động: Tuyến tính hoặc ON/OFF.
• Dạng kết nối: Kết nối Wafer, mặt bích, Lug.
• Tiêu chuẩn: JIS, ANSI, BS, DINChế độ bảo hành: 12 tháng, 1 đổi 1 nếu có lỗi do nhà sản xuất.
• Tình trạng hành: Luôn có sẵn, với số lượng lớnGiấy tờ, chứng chỉ: CO - CQ, Catalog đầy đủ.
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc và các nước Châu Âu,...

• Đơn vị cung cấp: Thuận Phát Valve.

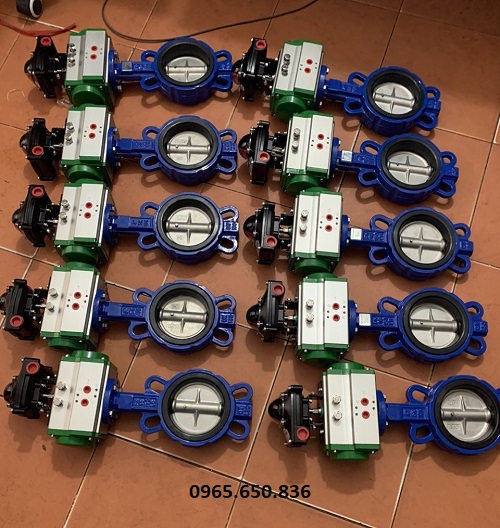

1.2. Hình ảnh thực tế van bướm bánh răng điều khiển khí nén

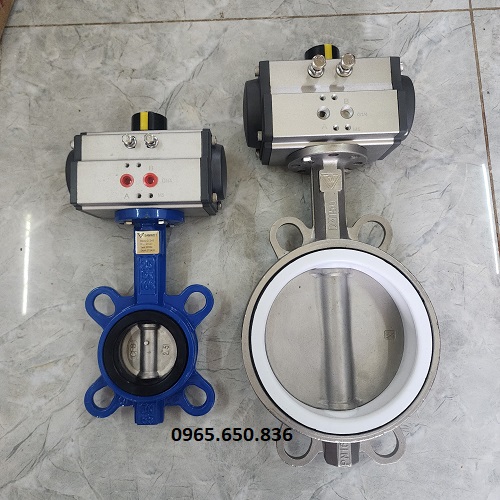

Van bướm bánh răng khí nén - Thuận Phát Valve.

II. Cấu tạo và nguyên lý hoạt động của van bướm bánh răng điều khiển khí nén

2.1. Cấu tạo van bướm bánh răng điều khiển khí nén

Van bướm bánh răng điều khiển khí nén được cấu tạo từ 5 bộ phận chính, các bộ phận của van được kết nối với nhau bằng các bulong, đai ốc hoặc các hàm kết nối. Chi tiết từng bộ phận của van như sau, mời quý vị cùng tham khảo.

Thân van: Là bộ phận bao bạo bên ngoài các bộ phận khác của van, thân van có dạng hình bánh xe, bên trong chứa đĩa van, trục ban, gioăng làm kín và phần đỉnh được thiết kế để kết nối với bộ phận điều khiển.

Trục van: Có dạng hình trục nằm dọc bên trong thân van, bộ phận này được kết nối trực tiếp với đĩa van và bộ phận điều khiển, có nhiệm vụ đảm bảo hoạt động của đĩa van đúng với quỷ đạo của bộ điều khiển.

Đĩa van: Là bộ phận năm bền trong thân van, có dạng kính cánh bướm khi đóng mở. Đĩa van được xem như cánh cửa của thể quay từ góc 0 -90 độ để mở van và ngược lại từ góc 90 độ về 0 độ để đóng van.

Gioăng làm kính: Được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM, Teflon,...Bộ phận này trên bề mặt trong của thân van bao phủ bên ngoài đĩa van giúp đảm bảo được độ kín cho van trong quá trình hoạt động.

Bộ phận điều khiển: Hay còn gọi là bộ điều khiển khí nén, bộ phận này có nhiều dạng khác nhau như tác động đơn, tác động kép và tuyến tính. Tùy vào nhu cầu của hệ thống người sử dụng có thể lựa chọn dạng điều khiển phù hợp.

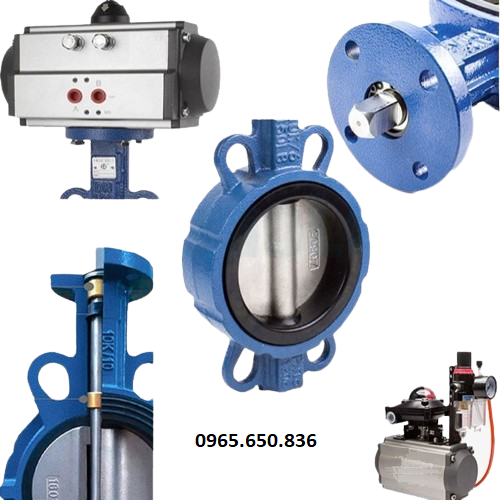

Cấu tạo van bướm bánh răng điều khiển khí nén.

2.2. Nguyên lý hoạt động

Van bướm bánh răng khí nén hoạt động hoàn toàn dựa vào việc cung cấp khí nén vào bộ điều khiển từ đó khiến 2 piston di chuyển và tạo ra chuyển động xoay để điều khiển hoạt động của đĩa van. Tùy vào dạng hoạt động mà nguyên lý hoạt động của van cũng khác như, cụ thể như:

Van điều khiển ON/OFF: Đây là dòng van đóng hoặc mở hoàn toàn, khi được cung cấp khí nén pisyon sẽ tạo ra chuyển động xoay từ đó khiến đĩa van di chuyển từ góc 0 độ đến 90 độ để mở van hoàn toàn và ngược lại đĩa van di chuyển từ góc 90 độ về 0 độ để đóng van hoàn toàn.

Van điều khiển tuyến tính: Khác với van ON/OFF van tuyến tính lại giúp đĩa van có thể mở và đóng ở nhiều góc độ khác nhau từ 1 - 89 độ để điều tiết lưu lượng dòng chảy lưu chất.

III. Các dòng van bướm bánh răng điều khiển khí nén chúng tôi đang cung cấp trên thị trường

• Van bướm bánh răng điều khiển khí nén tác động đơn
• Van bướm bánh răng điều khiển khí nén tác động kép
• Van bướm bánh răng điều khiển khí nén tác động kép
• Van bướm mặt bích điều khiển khí nén
• Van bướm Wafer điều khiển khí nén
• Van bướm Lug điều khiển khí nén
• Van bướm bánh răng inox điều khiển khí nén
• Van bướm bánh răng gang điều khiển khí nén
• Van bướm bánh răng thép điều khiển khí nén
• Van bướm bánh răng nhựa điều khiển khí nén
• Van bướm bánh răng điều khiển khí nén Đài Loan
• Van bướm bánh răng điều khiển khí nén Hàn Quốc
• Van bướm bánh răng điều khiển khí nén Trung Quốc
• Van bướm bánh răng điều khiển khí nén Malaysia
• Van bướm bánh răng điều khiển khí nén Thổ Nhĩ Kỳ
• Van bướm bánh răng điều khiển khí nén Italia

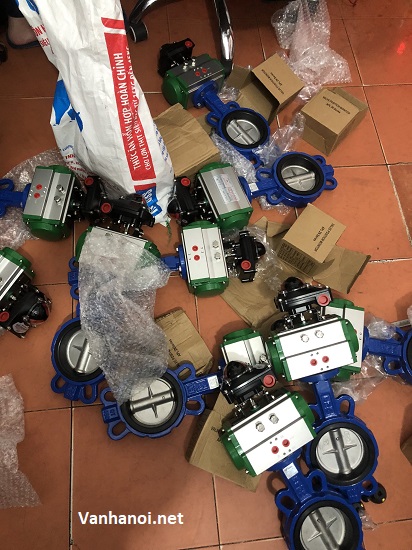

Van bướm gang điều khiển khí nén.

IV. Đánh giá ưu điểm và nhược điểm của van bướm bánh răng điều khiển khí nén

4.1. Ưu điểm

Van bướm bánh răng điều khiển khí nén là một trường những dòng van điều khiển dòng chảy được sử dụng phổ biến nhất trên thị trường hiện nay. Bởi dòng van này mang trong mình nhiều đặc điểm vượt trội hơn nhiều so với các dòng van cùng chức năng khác trên thị trường, một số ưu điểm có thể kể đến như:

• Van có khả năng hoạt động tự động nhờ vào năng lượng khí nén, có thể điều khiển hoạt động từ xa mà không cần tác động trực tiếp đến van.
• Van được làm từ nhiều chất liệu khác nhau như gang, inox, thép, nhựa có thể hoạt động tốt trong mọi môi trường hệ thống hiện nay.
• Dãi kích thước rộng từ DN50 đến DN600 giúp người sử dụng có thể dễ dàng lựa chọn kích thước phù hợp nhất với đường ống.
• Van giúp người sử dụng có thể dễ dàng điều khiển hoạt động của dòng chảy như đóng và mở dòng chảy, ngoài ra có thể điều tiết lưu lượng dòng chảy lưu chất.
• Bộ điều khiển khí nén giúp van có thể đóng và mở 1 cách nhanh chóng, chỉ mất 1 - 3 giây cho 1 chu trình đóng hoặc mở.
• Van có thiết kế nhỏ gọn, trọng lượng nhẹ hơn so với các dòng van cổng, van cầu,...giúp dễ dàng lắp đặt và di chuyển.
• Van có giá thành rẻ hơn nhiều so với các dòng van điều khiển tự động khác .

4.2. Nhược điểm

Tuy có nhiều ưu điểm vượt trội kể trên, nhưng dòng van này vẫn mang 1 số hạn chế nhất định.

• Tuy có thể sử dụng để điều tiết lưu lượng dòng chảy, nhưng dòng van này không được đánh giá quá cao trong chức năng này. Nếu cần độ chính xác cao nên sử dụng van cầu thay vì dòng van này.
• Thiết kế đĩa van nằm bên trong dòng chảy có thể gây cản trở cho dòng chảy làm ảnh hưởng đến lưu lượng và tốc độ của dòng chảy.
• Muốn sử dụng van trong hệ thống cần có hệ thống cung cấp khí nén phù hợp.

V. Ứng dụng cụ thể của van bướm bánh răng điều khiển khí nén trong các hệ thống.

Van bướm bánh răng điều khiển khí nén là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, có thể bắt gặp dòng van này ở trong các hệ thống công nghiệp và nhiều ứng dụng khác nhau. Một số ứng dụng của dòng van này trong các hệ thống có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước sách, các hệ thống cung cấp nước sinh hoạt đô thị, nước sạch sản xuất công nghiệp.

Ứng dụng 2: Sử dụng trong các đường ống hệ thống xử lý nước thải đô thị, nước thải trong sản xuất công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp, sản xuất thực phầm, đồ uống, bia rượu, nước ngọt.

Ứng dụng 4: Sử dụng trong các hệ thống y tế, các hệ thống hóa chất, hệ thống sản xuất thiết bị y tế, thuốc men,...

Ứng dụng 5: Sử dụng trong các đường ống dẫn xăng, dầu, các hệ thống khai thác dầu mỏ, chất đốt.

Ứng dụng 6: Sử dụng trong các hệ thống đường ống bơm nước, các hệ thống tưới tiêu nông nghiệp.

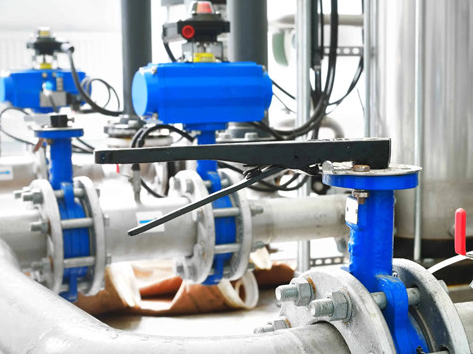

Ứng dụng van bướm bánh răng khí nén.

VI. Thuận Phát Valve địa điểm cung cấp van bướm bánh răng điều khiển khí nén hàng đầu thị trường

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT  là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp nói chung và các dòng van bướm bánh răng điều khiển khí nén nói riêng hàng đầu thị trường hiện nay. Chúng tôi đã hoạt động trong lĩnh vực đường ống công nghiệp được nhiều năm và đã đồng hành và phát triển cùng rất nhiều các hệ thống đường ống khác nhau trong và ngoài nước.

Quý khách hàng khi đến với chúng tôi đều được trải nghiệm những sản phẩm chính hãng của các thương hiệu hàng đầu thế giới với giá cả ưu đãi nhất thị trường. Điều này bởi các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các nhà máy sản xuất mà không thông qua đơn vị trung gian thư 3 nào.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi, để nhận được tư vấn chi tiết nhất của sản phẩm và bá giá chính xác nhất. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong thời gian gần nhất.
