Van bướm điều khiển khí nén Nhật Bản

I. Giới thiệu chung - Van bướm điều khiển khí nén Nhật Bản là gì?

Van bướm điều khiển khí nén Nhật Bản là dòng van bướm điều khiển khí nén được phát triển và sản xuất bởi các thương hiệu van công nghiệp hàng đầu Nhật Bản hiện nay. Các dòng van này đã xuất hiện tại thị trường Việt Nam từ những đầu năm 2000 và đến hiện nay đã nhận được rất nhiều các sự tin tưởng sử dụng đến từ người tiêu dùng.

Các dòng van này đều được đánh giá rất cao về chất lượng hoàn thiện, khả năng hoạt động ổn định và có tuổi thọ lâu dài. Với thiết kế đa dạng, sản xuất từ các vật liệu cao cấp, dãi kích thước rộng khiến van bướm điều khiển khí nén Nhật Bản có thể hoạt động tốt trong mội môi trường hệ thống và lưu chất hiện nay.

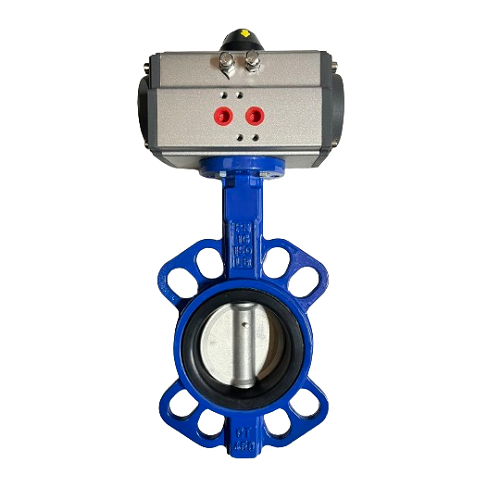

Van bướm điều khiển khí nén Nhật Bản.

Van bướm điều khiển khí nén Nhật Bản đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng trực tiếp từ các thương hiệu hàng đầu Nhật Bản hiện nay. Với đầy đủ các chủng loại mẫu mã và giấy tờ như CO – CQ, Catalog, VaT, Bill off lading,…

1.1. Lý do nên sử dụng van bướm điều khiển khí nén Nhật Bản

Van bướm điều khiển khí nén Nhật Bản là dòng van điều khiển dòng chảy lưu chất đang rất được ưu chuộng sử dụng trên thị trường hiện nay. Dòng van này được sản xuất trên dây chuyền hiện đại, có nhiều đặc điểm vượt trội so với các dòng van khác trên thị trường hiện nay, một số đặc điểm có thể kể đến như:

• Van có thiết kế đặc biệt có độ bền cơ học cao, các chi tiết bộ phận được hoàn thiện tốt giúp van có khả năng hoạt động ổn định trong giời gian dài.
• Van có khả năng điều khiển dòng chảy linh hoạt và nhanh trong, ít gặp sự cố trong thời gian dài sử dụng và có tuổi thọ sử dụng lâu dài.
• Là dòng van điều khiển tự động nên người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần trực tiếp đến vị trí lắp đặt van.
• Hệ thống sử dụng các dòng van này có thể điều khiển hoạt động của nhiều van cùng 1 lúc mà không tốn nhân công cũng như chi phí vận hành cho hệ thống.

1.2. Thông số kỹ thuật

• Sản phẩm: Van bướm điều khiển khí nén Nhật Bản.
• Kích thước: DN40 – DN600.
• Vật liệu van cơ: Inox, gang, thép, nhựa.
• Vật liệu bộ điều khiển: Hợp kim nhôm.
• Dạng điều khiển: Điều khiển khí nén.
• Phương thức hoạt động: ON/OFF, tuyến tính.
• Phương thức vận hành: Tác động đơn, tác động kép.
• Phương thức kết nối: Kết nối mặt bích, wafer, Lug.
• Áp lực khí nén sử dụng: Từ 3bar – 8bar.
• Tiêu chuẩn bộ điều điều khiển: IP67 – IP68.
• Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI.
• Áp lực làm việc: PN10, PN16, PN5, PN40, PN60.
• Nhiệt độ làm việc: Từ -20 độ C đến 300 độ C.
• Môi trường sử dụng: Dung dịch chất lỏng, nước, hóa chất, xăng, dầu, khí, hơi,…
• Xuất xứ: Nhật Bản – Japan.
• Thương hiệu: Kitz, Toyo, Tomoe, Asahi,…
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

II. Hình ảnh thực tế của van bướm điều khiển khí nén Nhật Bản

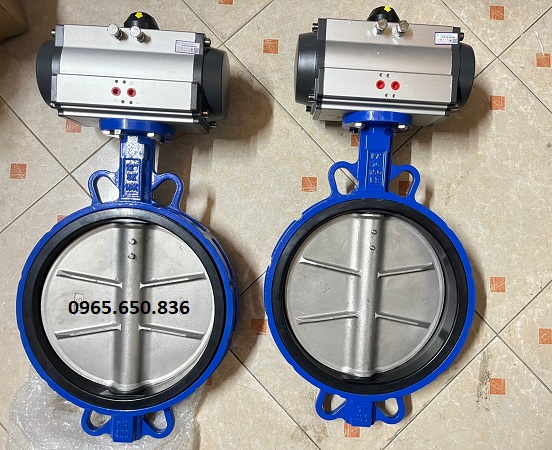

Một số hình ảnh thực tế của van bướm điều khiển khí nén tại tổng kho van công nghiệp Thuận Phát Valve.

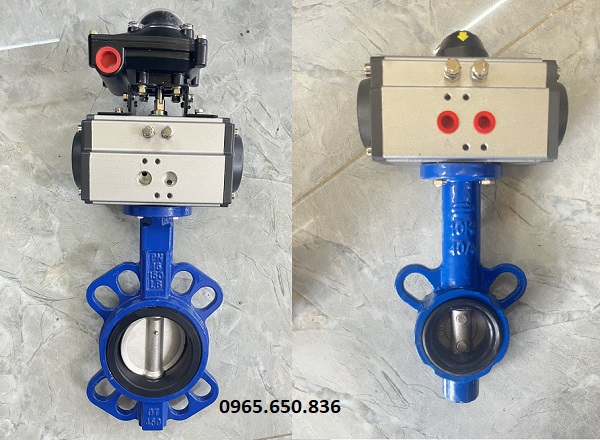

Van bướm Nhật Bản điều khiển khí nén.

III. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén Nhật Bản

3.1. Cấu tạo

Van bướm điều khiển khí nén Nhật Bản có cấu tạo khá đơn giản, cấu tạo của dòng van này được chi là 2 phần chính là thân van và bộ phận điều khiển ( Bộ điều khiển khí nén ). Có thể nói 2 phần trên là 2 thiết bị riêng biệt kết hợp với nhau để hỗ trợ tăng khả năng hoạt động và vận hành thiết bị cho người sử dụng và hệ thống.

Phần van bướm cơ

Van bướm là dòng van có phần đĩa van và thân van khi kết hợp với nhau giống với hình dạng cánh bướm, được sử dụng rất phổ biến trên thị trường hiện nay. Thông thường dòng van này sử dụng tay gạt để điều khiển, tuy nhiên bộ phận này đã được loại bỏ để van có thể kết nối với bộ điều khiển khí nén để hoạt động.

Cấu tạo cơ bản của phần van bướm cơ gồm các chi tiết sau:

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín

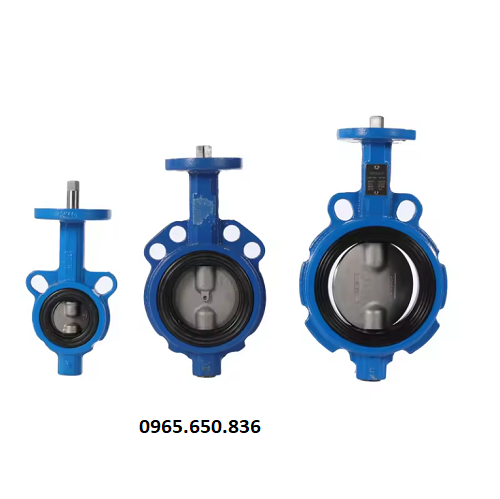

Phần van bướm cơ Nhật Bản.

Bộ điều khiển khí nén

Hay còn được gọi là thiết bị truyền động khí nén, thiết bị này có khả năng chuyển đổi áp lực khí nén thằng chuyển động xoay từ đó tác động để điều khiển hoạt động của van bươm. Ngoài ra có thể kết nối bộ điều khiển khí nén với các thiết bị hỗ trợ hoạt động khác để nâng cao khả năng hoạt động, vận hành và tuổi thọ sử dụng của thiết bị.

Cấu tạo cơ bản của bộ điều khiển khí nén

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Bánh răng piston
• Piston
• Vít điều chỉnh hành chình
• Lỗ kết nối khí nén
• Núm hiển thị hành trình
• Lò xo đàn hổi ( Tác động đơn )

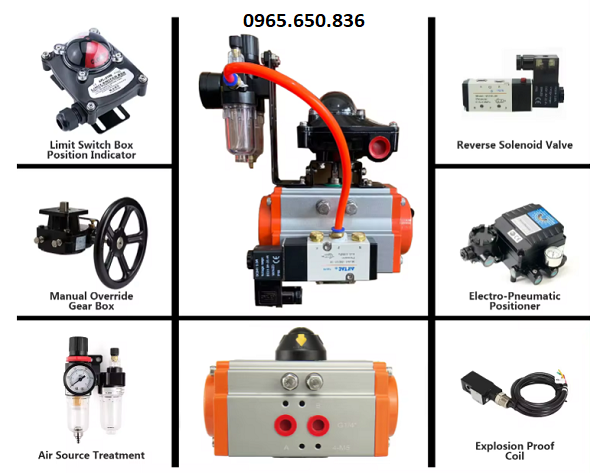

Bộ điều khiển khí nén Nhật Bản.

3.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén Nhật Bản hoạt động hoàn toàn dựa vào nguyên khí chuyển đổi áp lực thành động năng từ đó tác động để điều khiển hoạt động đóng và mở của đĩa van. Cụ thể khi người sử dụng chuyền khí nén vào điểm A trên thân bộ điều khiển, lúc này khí nén sẽ đi vào khoang trong và khiến piston di chuyển từ đó tác động điều khiển đĩa van mở từ góc 0 độ đến góc 90 độ.

Khi muốn đóng van người sử dụng sẽ chuyển cung cấp khí nén từ công A sang cổng B, lúc này khí nén sẽ di chuyển vào khoang ngoài của piston và tạo ra chuyển động ngược với quá trình mở van. Chuyển động này sẽ khiến đĩa van di chuyển từ góc 90 độ về 0 độ ( tức van đóng hoàn toàn ).

>>> lưu ý: Đối với van tác động đơn, chỉ cần cung cấp khí nén vào cổng A để mở van và ngừng cung cấp khí nén van sẽ tự động đóng lại mà không cần tác động khí nén đến cổng B.

IV. Các dòng van bướm điều khiển khí nén Nhật Bản phổ biến trên thị trường hiện nay

4.1. Van bướm điều khiển nén Nhật Bản tác động kép

Van bướm điều khiển khí nén tác động kép Nhật bản là dòng van được sử dụng khá phổ biến trên thị trường hiện nay. Dòng van này sử dụng tác động 2 lần để điều khiển hoạt động của van, trong đó có 1 lần tác động để mở van và 1 lần nữa để đóng van.

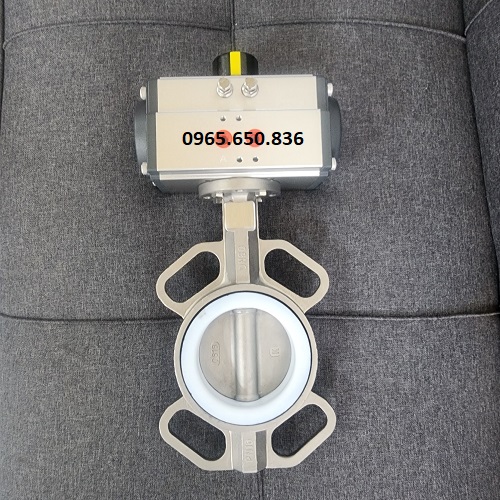

Van bướm inox điều khiển khí nén tác động kép Nhật Bản.

4.2. Van bướm điều khiển khí nén Nhật Bản tác động đơn

Van bướm điều khiển khí nén tác động đơn Nhật Bản là dòng van được trang bị thêm các lò xo đàn hồi ở 2 đầu của piston, các lò xo này có nhiệm vụ đẩy piston về vị trí ban đầu khi người sử dụng ngừng cung cấp khí nén vào bộ điều khiển. Tức đối với dòng van này, người sử dụng chỉ cần tác động 1 lần khí nén để mở van, ngừng cung cấp khí nén van sẽ tự động đóng lại nhờ áp lực từ các lò xo đàn hồi.

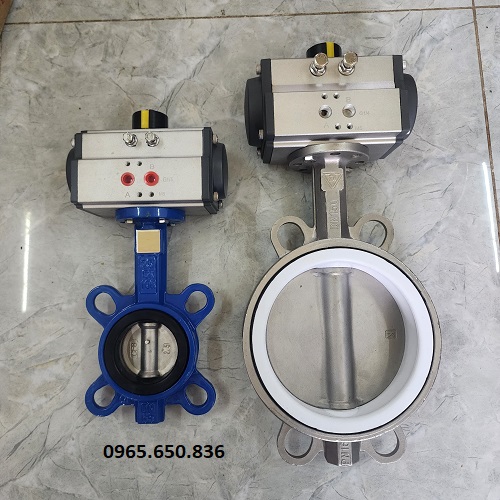

Van bướm điều khiển khí nén tác động đơn Nhật Bản.

4.3. Van bướm điều khiển khí nén Nhật Bản tuyến tính

Van bướm điều khiển khí nén tuyến tính Nhật Bản là dòng van có khả năng điều chính lưu lượng dòng chảy lưu chất bằng cách mở đĩa van ở nhiều góc độ khác nhau từ 0 – 90 độ tùy vào nhu cầu sử dụng. Dòng van này được trang bị thêm bộ định vị điều tiết khế nén để hoạt động, với khả năng phân chia khí nén để điều chỉnh các góc độ mở của đĩa van.

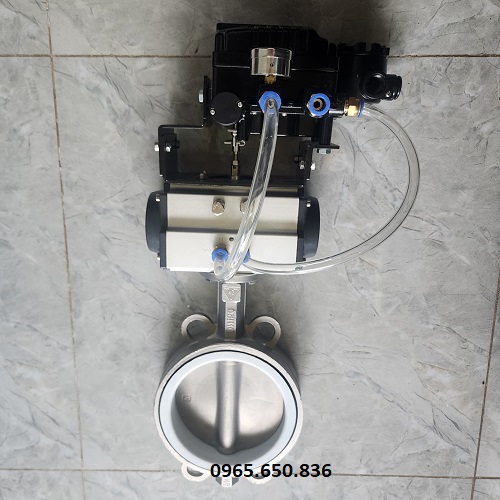

Van bướm điều khiển khí nén tuyến tính Nhật Bản.

4.4. Van bướm điều khiển khí nén Nhật Bản theo các chất liệu van cơ

• Van bướm inox điều khiển khí nén Nhật Bản
• Van bướm gang điều khiển khí nén Nhật Bản
• Van bướm thép điều khiển khí nén Nhật Bản
• Van bướm nhựa điều khiển khí nén Nhật Bản
• Van bướm  vi sinh điều khiển khí nén Nhật Bản

4.5. Một số dòng van bướm điều khiển khí nén Nhật Bản khác trên thị trường

• Van bướm mặt bích điều khiển khí nén Nhật Bản
• Van bướm wafer điều khiển khí nén Nhật Bản
• Van bướm lug điều khiển khí nén Nhật Bản

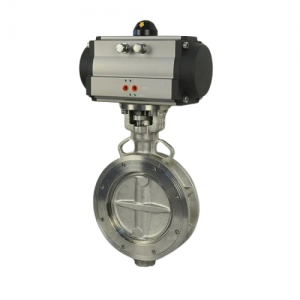

• Van bướm chịu nhiệt độ cao điều khiển khí nén Nhật Bản
• Van bướm chiệu áp lực cao điều khiển khí nén Nhật Bản
• Van bướm Toyo điều khiển khí nén
• Van bướm Kitz điều khiển khí nén
• Van bướm Tomoe điều khiển khí nén
• Van bướm Asahi điều khiển khí nén

V. Một số ưu điểm và ứng dụng cụ thể của van bướm điều khiển khí nén

5.1. Ưu điểm

Van bướm điều khiển khí nén Nhật Bản là dòng van đang rất được ưu chuộng sử dụng trên thị trường hiện nay, dòng van này có nhiều ưu điểm vượt trội so với các dòng van đến từ những đất nước khác. Những ưu điểm này đã giúp dòng van này có xhoox đững vững chắc tại thị trường Việt Nam nhiều năm qua, một số ưu điểm có thể kể đến như:

Ưu điểm 1: Van được sản xuất từ nhiều chất liệu cao cấp khác nhau, có thể hoạt động tốt trong mọi môi trường lưu chất mà khống bị ảnh hưởng tới khả năng hoạt động và tuổi thọ sử dụng van.

Ưu điểm 2: Các chi tiết bộ phận của van được gia công hoàn thiện 1 cách tỉ mĩ, giúp van có khả năng hoạt động ổn định, ít gặp sự cố trong quá trình sử dụng.

Ưu điểm 3: Van có khả điều khiển tự động từ xa mà không cần trực tiếp đến vị trí lắp đặt van, ngoài ra người sử dụng cũng có thể điều khiển nhiều thiết bị cùng 1 lúc trên cùng 1 hệ thống.

Ưu điểm 4: Van có thiết kế nhỏ gọn, dễ dàng cho lắp đặt và sử dụng, với nhiều dạng hoạt động khác nhau như tác động đơn, tác động kép và tuyến tính.

Ưu điểm 5: Van có khả năng điều khiển dòng chảy lưu chất 1 cách linh hoạt, có thể đóng và mở cho lưu chất di chuyển hoặc điều tiết lưu lượng dòng chảy.

Ưu điểm 6: Sử dụng năng lượng khí nén tự nhiên để hoạt động, không gây hại đến môi trường, đặc biệt không tốn chi phó vận hành van.

5.2. Một số ứng dụng cụ thể của van bướm điều khiển khí nén Nhật Bản

Nhìn vào những ưu điểm của van bướm điều khiển khí nén Nhật Bản để trên, chúng ta có thể dễ dàng biêt được dòng van này có thể ứng dụng trong những hệ thống đường ống nào. Dưới đây là 1 số hệ thống chuyên sử dụng dòng van này mà chúng tôi đã thống kê được qua nhiều năm cung cấp sản phẩm trên thị trường.

Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt, nước cho các khu công nghiệp, nhà máy sản xuất.

Ứng dụng 2: Sử dụng trong các hệ thống đường ống dẫn nước thải, hệ thống nhà máy xử lý nước thải.

Ứng dụng 3: Sử dụng trong các hệ thống nước của các tòa nhà cao tầng, chung cư, tòa nhà văn phòng, TTTM,...

Ứng dụng 4: Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp, sản xuất giấy, đồ uống, bia rượu,...

Ứng dụng 5: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, khai thác dầu mỏ, khí đốt,...

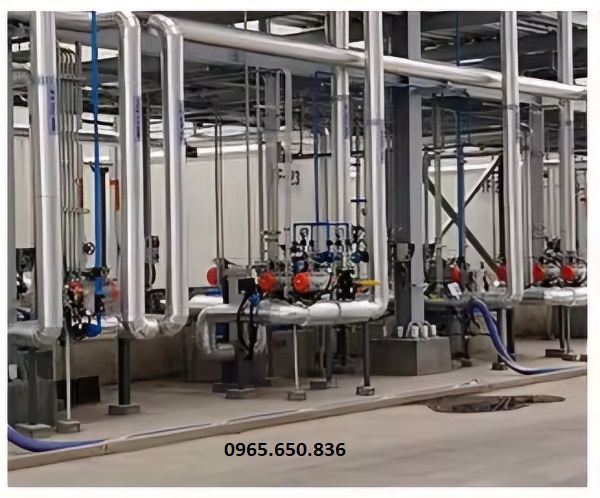

Ứng dụng van bướm khí nén Nhật Bản.

VI. Báo giá van bướm điều khiển khí nén Nhật Bản

Van bướm điều khiển khí nén Nhật Bản là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có nhiều kiểu dãng, mẫu mã và kích thước khác nhau. Mỗi kiểu dáng mẫu mã, kích thước đều có giá thành khác nhau, điều này gây khó khăn cho khách hàng khi nhận biết và xác định giá cả của sản phẩm.

Vì vậy quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất vui khi được hợp tác và đồng hành cùng quý vị trong các dự án gần nhất.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.
