Van dao thép

I. Van dao thép là gì?

Van dao thép hay còn gọi là van cổng dao được làm từ chất liệu thép, dòng van này được sản xuất hoàn toàn từ chất liệu thép WCB có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ lớn. Điều này giúp dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống có áp lực dòng chảy lớn, các hệ thống đường ống trong môi trường nhiệt độ cao.

Van cổng dao thép là dòng thiết bị có hình dạng mỏng dẹp hơn nhiều so với các dòng van cổng thông thường, phần đĩa của dòng van này có hình dạng giống với chiếc xẻng có thể nâng lên và hạ xuống để điều khiển dòng chảy lưu chất trong đường ống hệ thống. Van được sản xuất với dãi kích thước khá rộng từ DN50 đến DN2000 phù hợp lắp đặt trên mọi kích thước đường ống hệ thống hiện nay, van có nhiều dạng điều khiển khác nhau như tay quay vô lăng, điều khiển khí nén điều khiển điện dễ dàng lựa chọn dòng van phù hợp nhất với hệ thống.

Hiện nay các dòng van dao thép đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có ngành công nghiệp đường ống phát triển bậc nhất hiện nay. Chúng tôi phân phối trên toàn quốc dòng sản phẩm này và nhiều dòng sản phẩm van công nghiệp khác với giá cả ưu đãi nhất thị trường, có đi kèm giấy tờ như CO - CQ, Catalog và được bảo hành lên đến 12 tháng.

II. Thông số kỹ thuật

• Sản phẩm: Van dao thép, van cổng dao thép, van cửa dao thép.
• Kích thước: Từ DN50 đến DN2000.
• Chất liệu thân: Thép WCB.
• Chất liệu đĩa: Inox, thép.
• Gioăng làm kín: PTFE, EPDM, Teflog.
• Dạng điều khiển: Tay quay, khí nén, điện.
• Dạng kết nối: Kết nối Lug, kẹp bích.
• Áp xuất làm việc: PN10, PN16,...PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 350 độ C.
• Môi trường sử dụng: Nước sạch, nước thải, xăng, dầu, than, bột, xi măng,...
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Malaysia, EU, G7,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.
• Tình trạng hàng: Luôn có đầy đủ mẫu mã với SLL.

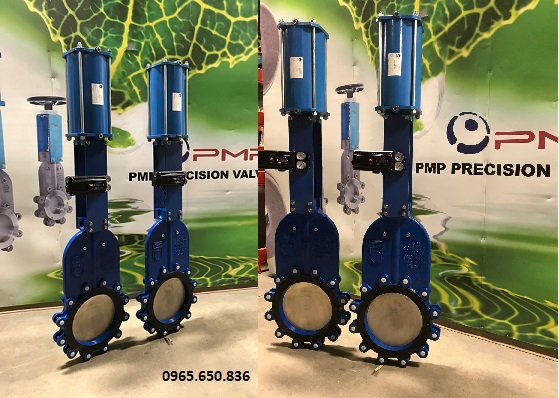

III. Hình ảnh thực tế van dao thép

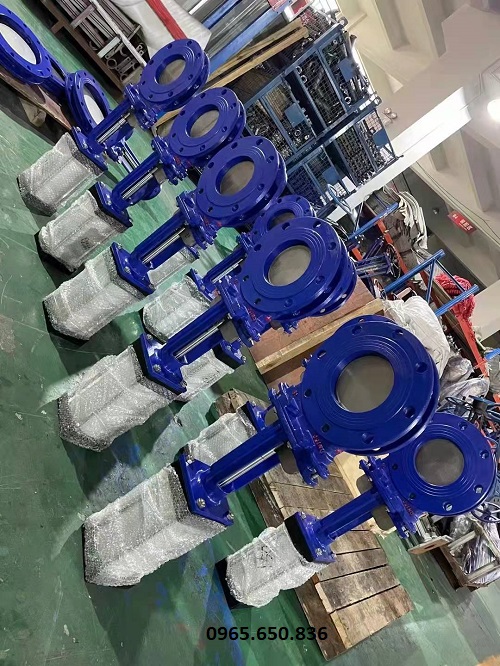

Van cổng dao điều khiển khí nén - Thuận Phát Valve.

IV. Cấu tạo và nguyên lý hoạt động của van dao thép

4.1. Cấu tạo cơ bản của van dao thép

Van dao thép là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này là lựa chọn tối ưu đối với các hệ thống than, bột, xi măng, các hệ thống xả nước, hệ thống có nhiệt độ và áp lực dòng chảy lớn. Bởi thiết kế đĩa van của dòng van này rất đặc biêt, giống với lưỡi xẻnh có thể nâng lên và hạ xuống, thiết kế này giúp van có thể hoạt động tốt không gặp hiện tượng bị tắc nghẽn khi hoạt động trong các môi trường lưu chất dạng sệt, bột,...

Cấu tạo cơ bản của dòng van này gồm 5 bộ phận chính, chúng là các bộ phận sau:

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín
• Bọ phận điều khiển ( Tay quay vô lăng, bộ truyền độ điện, khí nén ).

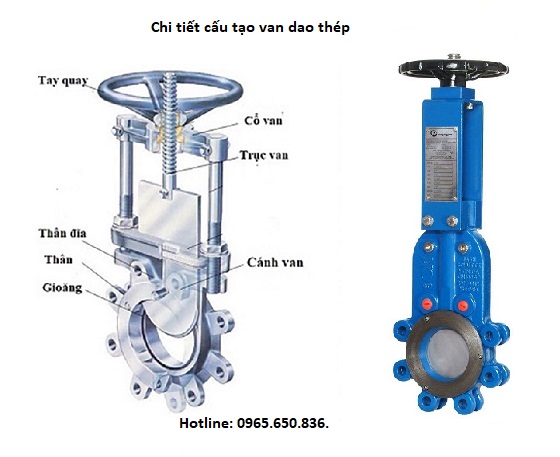

Cấu tạo van cổng dao thép.

4.2. Nguyên lý hoạt động

Van dao théo có nguyên lý hoạt động khá đơn giản, dòng van này hoạt động hoàn toàn dựa vào nguyên lý tác động lực khiến trục van di chuyển từ đó điều khiển hoạt động di chuyển lên và xuống của đĩa van. Cụ thể dòng van này hoạt động như sau:

Quá trình mở: Khi người sử dụng tác động lực khiến tay quay vô lăng di chuyển về bên trái, trục van được gắn liền với bộ phận điều khiển sẽ di chuyển thao. Đĩa van được gắn kết với đầu còn lại của trục van sẽ được trục van kéo lên từ từ, lúc này ty van sẽ nổi dần lên đến khi ty van nổi hết lên trên tay quay vô lăng tức van đã mở hoàn toàn và dòng chảy có thể di chuyển qua van với lưu lượng lớn nhất.

Quá trình đóng: Khi muốn đóng van người sử dụng chỉ cần quay tay quay vô lăng về bên phải lúc này quá trình hoạt động của trục van sẽ di chuyển ngược lại với quá trình mở van. Đĩa van sẽ được đẩy xuống từ từ, đến khi ty van hạ xuống hết và nằm ngay trên đầu của tay quay tức van đã đóng hoàn toàn và ngặn chặn dòng chảy có thể di chuyển qua van.

V. Đánh giá ưu điểm và nhược điểm của van dao thép

5.1. Ưu điểm vượt trội của van dao thép

Van dao thép có nhiều ưu điểm vượt trội so với các dòng van khác có cùng chức năng trên thị trường, một số ưu điểm vượt trội có thể kể đến như:

• Van được sản xuất từ chất liệu thép WCB có độ bền cơ học cao, khả năng chịu áp lức và nhiệt độ tốt hơn nhiều so với các dòng van được làm từ chất các chất liệu khác.
• Van có thiết kế gọn nhẹ, dễ dàng cho việc lắp đặt, tháo rỡ trong quá trình sử dụng và bảo trì, bảo dưỡng van định kỳ.
• Van có dãi kích thước rộng từ DN50 đến DN2000 có thể lắp đặt sử dụng trong mọi kích thước đường ống hệ thống hiên nay.
• Van giúp người sử dụng có thể kiểm soát dòng chảy lưu chất trong đường ống 1 cách dễ dàng và không tốn quá nhiều sức lực.
• Van có thể hoạt động tốt trong môi trường nhiệt độ cao, nhiệt độ tối đa van có thể chịu lên tới 400 độ C.
• Van được chúng tôi phân phối chính hãng trên toàn quốc với giá ưu đãi, có đầy đủ các giấy tờ liên quan và được bảo hành lên tới 12 tháng.

5.2. Nhược điểm

Tuy có nhiều ưu điểm vượt trội kể trên nhưng dòng van này vẫn tồn tại 1 số khuyết điển nhất định có thể kể đến như:

• Van có giá thành cao hơn so với các dòng van được làm từ chất liệu khác, hay các dòng van có cùng chức năng khác trên thị trường.
• Chất liệu thép WCB giúp van có khả năng chịu áp lực và nhiệt độ tốt, tuy nhiên chất liệu này không phù hợp sử dụng trong các môi trường có nồng độ oxy hóa cao, hay các chất hóa học ăn mòn.
• Van có hạn chế về kích thước, không có các kích thước nhỏ dưới DN50 nên dòng van này không phù hợp sử dụng trong các hệ thống đường ống nhỏ.

VI. Ứng dụng của van dao thép trong các hệ thống đường ống

Van dao thép là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, đặc biệt là đối với các hệ thống có áp lực dòng chảy và trong môi trường nhiệt độ cao. Dưới đây là 1 số hệ thống chuyên sử dụng dòng van này để điều khiển khoạt động dòng chảy.

Ứng dụng 1: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống đường ống dẫn xăng, dầu, khí đốt.

Ứng dụng 2: Sử dụng trong các hệ thống đường ống nhà máy thủy điện, nhiệt điện.

Ứng dụng 3: Sử dụng trong các nhà máy sản xuất vật liệu xây dựng, xi măng.

Ứng dụng 4: Sử dụng trong các nhà máy pha trộn xi măng, bê tông công nghiệp.

Ứng dụng 5: Sử dụng trong các hệ thống nhà máy sản xuất than, bột,...

Ứng dụng 6: Sử dụng trong các hệ thống cung cấp nước sạch, hệ thống sử lý nước thải thành phố, khu công nghiệp.

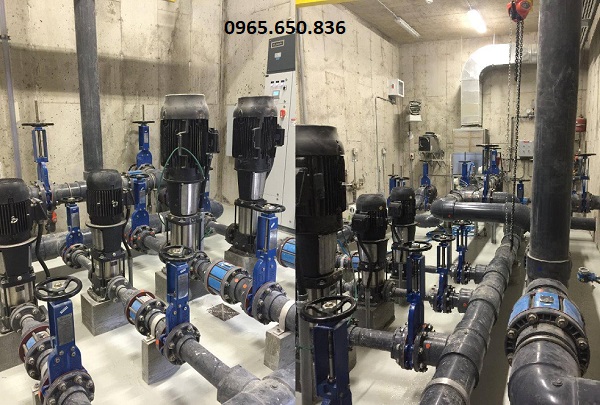

Ứng dụng van cổng dao thép.

VII. Báo giá van dao thép rẻ nhất thị trường hiện nay

Hiện nay các dòng van dao thép là một trong những sản phẩm đang rất được ưu chuộng sử dụng, các dòng van này được Thuận Phát Valve chúng tôi phân phối trên toàn quốc với giá cả ưu đãi nhất. Tất cả các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới hiện nay, có đầy đủ các giấy tờ liên quan như CO - CQ, Catalog, VAT, Bill of lading,..

Tuy nhiên dòng van này rất dạng về chủng loại và kích thước, điều này gây khó khăn rất nhiều cho quá trình báo giá cũng như lựa chọn sản phẩm của quý khách hàng. Quý khách hàng quan tâm đến sản phẩm và muốn nhận báo giá chính xác nhất cho sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết !

Hotline: 0965.650.836.

Tìm hiểu thêm: Van dao gang.
