Van cổng mặt bích

I. Giới thiệu van cổng mặt bích

Van cổng mặt bích là dòng van được sử dụng để điều khiển dòng chảy lưu chất trong hệ thống đường ống, dòng van này được thiết kết mặt bích trên thân van để kết nối với đường ống hệ thống. Các mặt bích này sẽ được sản xuất theo các tiêu chuẩn phổ biến trên thế giới hiện nay như JIS, DIN, BS, ANSI giúp van có thể dễ dàng kết nối với đường ống có mặt bích tương ứng, ngoài ra thiết kế này giúp van có thể kết nối với đường ống 1 cách chắn chắn hơn, có độ kín cao hơn so với dạng kết nối ren.

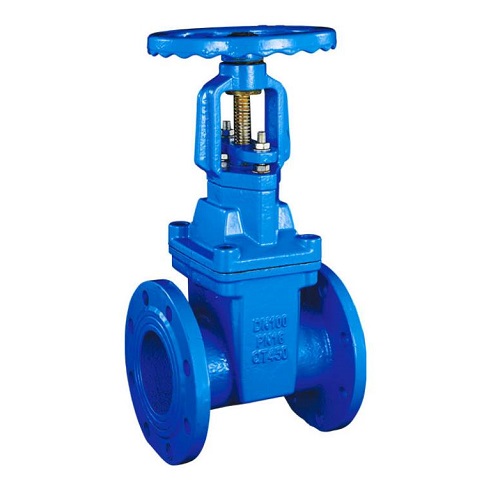

Van cổng mặt bích điều khiển tay quay.

Van cổng mặt bích hay còn gọi với các tên khác như van cửa mặt bích, van chặn mặt bích. Dòng van này được sản xuất với đa dạng kiểu dáng, chủng loại vật liệu khác nhau như inox, gang, thép phù hợp sử dụng trong nhiều môi trường lưu chất khác nhau. Về kích thước, van cổng mặt bích có dãi kích khá lớn từ DN50 đến DN1500 phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.

1.1. Một số đặc điểm của van cổng mặt bích

Van cổng mặt bích là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này có thiết kế mặt bích để kết nối giúp van có khả năng kết nối chắc chăn, hoạt động tốt trong môi trường lưu chất áp lực cao. Một số đặc điểm vượt trội khác của dòng van này có thể kể đến như:

• Van có thiết kế đĩa van dẹp, nâng lên có thể cho dòng chảy lưu chất đi qua và hạ xuống để ngăn chặn dòng chảy lưu thông qua van.
• Thiết kế nâng đĩa van lên giúp giảm tác động của đĩa van đến dòng chảy lưu chất khi van mở, giúp dòng chảy ổn định và bảo toàn được áp lực của dòng chảy lưu chất.
• Khi khóa van đĩa van sẽ hạ xuống từ từ giúp giảm thiểu các hiện tượng búa nước.
• Đặc biệt đối với các hệ thống có áp xuất dòng chảy mạnh, van cổng sẽ dễ dàng điều khiển hoạt động hơn so với các dòng van có cùng chức năng khác như van bi, van bướm, van cầu.

1.2. Thông số kỹ thuật van cổng mặt bích

• Kích thước: Từ DN50 đến DN1500.
• Chất liệu thân van: Gang, inox 304, inox 316, thép WCB.
• Chất liệu đĩa van: Gang, inox, thép,...
• Dạng trục van: Trục ti nổi, trục ti chìm.
• Dạng điều khiển: Điều khiển tay quay, điều khiển điện.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng kết nối: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ -20 độ C đến 400 độ C.
• Môi trường sử dụng: Nước sạch, nước thải, hóa chất, dung dịch dạng sệt, than, xi măng, bột,...
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia, Thổ Nhĩ Kỳ, Italia, EU, G7,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng, 1 - 1 nếu trong quá trình sử dụng xảy ra lôi do đơn vị sản xuất.
• Tình trạng hàng: Có đầy đủ chủng loại và kích thước tại kho.

II. Các dòng van cổng mặt bích phổ biến trên thị trường hiện nay

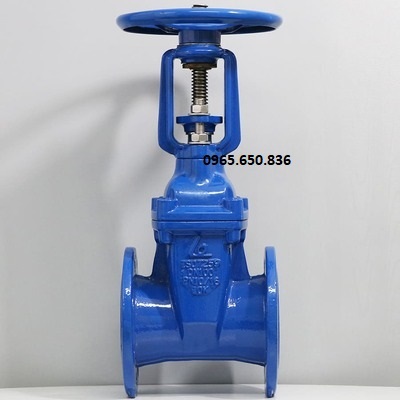

2.1. Van cổng gang mặt bích

Van cổng gang mặt bích là dòng van cổng được sản xuất từ chất liệu gang cầu hoặc gang xam có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Bề ngoài của dòng van này thường được phủ thêm 1 lớp sơn Epoxy để tăng khả năng chống oxy hóa và tăng thêm thẩm mỹ cho van.

Thông số kỹ thuật  Kích thước: DN50 - DN1500. Chất liệu thân van: Gang cầu, Gang xám. Chất liệu đĩa van: Gang, inox. Dạng trục van: Ti nổi, ti chìm. Dạng điều khiển: Điều khiển tay quay, điện. Dạng hoạt động: ON/OFF, tuyến tính. Dạng kết nối: Kết nối mặt bích. Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI. Áp lực làm việc: Pn10 đến Pn40. Nhiệt độ làm việc: Max 180 độ C. Môi trường làm việc: Nước, xi măng, than, bột,... bảo hành 12 tháng.

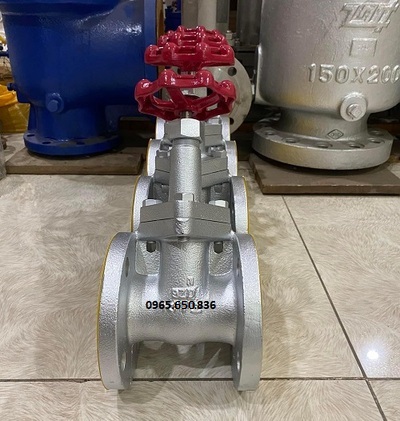

2.2. Van cổng inox mặt bích

Van cổng inox mặt bích là dòng van được sản xuất từ chất liệu inox 304, inox 316 đây là các chất liệu cao cấp được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Van ổng inox mặt bích có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ lớn, đặc biệt inox có khả năng chống oxy hóa và ăn mòn từ các chất hóa học tốt nến dòng van này rất được ưu chuộng sử dụng trong các môi trường có nồng độ oxy hóa cao hoặc các môi trường lưu chất ăn mòn như axit, bazo, muối, kiêm,,..

Thông số kỹ thuật  Kích thước: DN50 - DN1500. Chất liệu thân van: Inox 304, inox 316. Chất liệu đĩa van: SUS304, SUS316. Dạng trục van: Ti nổi, ti chìm. Dạng điều khiển: Điều khiển tay quay, điện. Dạng hoạt động: ON/OFF, tuyến tính. Dạng kết nối: Kết nối mặt bích. Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI. Áp lực làm việc: PN10, PN16, PN25, PN40, PN60. Nhiệt độ làm việc: Từ -20 độ C đến 220 độ C. Môi trường làm việc: Nước, sạch, hóa chất, xi măng, bột,... Bảo hành 12 tháng.

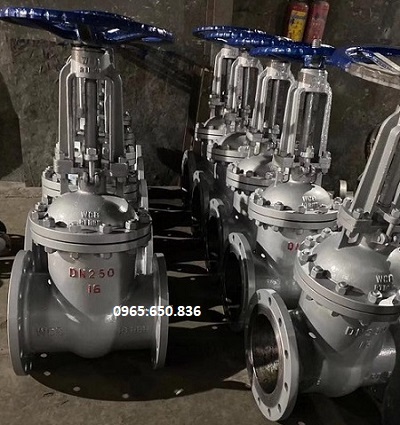

2.3. Van cổng thép mặt bích

Van cổng thép mặt bích là dòng van được sử dụng khá phổ biến hiện nay, dòng van này được sử dụng rất phổ biến trong các hệ thống nước thải, các hệ thống trong môi trường có nhiệt độ và áp lực cao. Bởi van cổng thép mặt bích được chế tạo từ chất liệu thép WCB, đây là chất liệu thép cao cấp có độ bền cơ học cao, khả năng chịu áp lực và nhiệt rất tốt, nhiệt độ tối đa có thể chịu lên tới hơn 400 độ C.

Thông số kỹ thuật  Kích thước: DN50 - DN1500. Chất liệu thân van: Thép WCB. Chất liệu đĩa van: Thép, inox. Dạng trục van: Ti nổi, ti chìm. Dạng điều khiển: Điều khiển tay quay, điện. Dạng hoạt động: ON/OFF, tuyến tính. Dạng kết nối: Kết nối mặt bích. Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI. Áp lực làm việc: Pn10 Pn16,...Pn60. Nhiệt độ làm việc: Max 400 độ C. Môi trường làm việc: Nước, xi măng, than, bột môi trường áp xuất và nhiệt độ cao,... Bảo hành 12 tháng.

2.4. Một số dòng van cổng mặt bích khác

• Van cổng mặt bích ti chìm
• Van cổng mặt bích ti nổi
• Van cổng mặt bích tay quay
• Van cổng mặt bích điều khiển điện
• Van cổng mặt bích JIS10k
• Van cổng mặt bích Hàn Quốc
• Van cổng mặt bích Trung Quốc
• Van cổng mặt bích Đài Loan
• Van cổng mặt bích Malaysia
• Van cổng mặt bích Nhật Bản
• Van cổng mặt bích Samwoo
• Van cổng mặt bích Wonil
• Van cổng mặt bích AUT
• Van cổng mặt bích YDK
• Van cổng mặt bích ARV

III. Cấu tạo và ứng dụng của van cổng mặt bích

3.1. Cấu tạo của van cổng mặt bích

Van cổng mặt bích là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp, dòng van này được sản xuất trên dây chuyền hiện đại. Các bộ phận của van được sản xuất gia cổng tỉ mĩ đạt độ hoàn thiện cao giúp van có khả năng hoạt động ổn định tốt trong thời gian dài, ít xảy ra xự cố trong quá trình sử dụng.

Van được cấu tạo từ 6 bộ phận chính, chi tiết từng bộ phận như sau, mời quý vị cùng tham khảo dưới đây:

• Thân van: Được làm từ chất liệu gang, inox, thép có độ bền cao, chịu được áp lực tốt. Thân van có nhiệm vụ cố định đĩa van, kết nối với nắp van và có thiết kế mặt bích để kết nối với đường ống hệ thống.
• Nắp van: Được làm từ chất liệu tương tự với thân van, nắp van kết nối trực tiếp với thân van để cố định trục van và làm giá đỡ để kết nối với bộ phận điều khiển.
• Trục van: Là bộ phận nằm dọc theo thân van kết nối trực tiếp với đĩa van và bộ phận điều khiển. Có 2 dạng trục van là trục van ren trên sử dụng trong dòng van ti nổi và trục van ren dưới sử dụng cho dòng van ti chìm.
• Đĩa van: Đay là bộ phận chính cảu van, được xem như cánh cửa có khả năng nâng lên cho lưu chất đi qua hoặc hạ xuống để ngăn chặn dòng chảy lưu chất.
• Gioăng làm kín: Được làm từ các chất liệu cao su cao có độ đàn hồi cao, bộ phận này có nhiệm vụ bảo đảm độ kín cho van, tránh trường hợp van bị rò rỉ lưu chất.
• Bộ phận điều khiển: Đây là bộ phận giúp con người có thể điều khiển hoạt động nâng lên, hạ xuống của đĩa van, có 2 dạng điều khiển chính là tay quay và điều khiển điện.

3.2. Ứng dụng của van công mặt bích trong các hệ thống đường ống

Van cổng mặt bích là dòng van giúp người sử dụng có thể dễ dàng điều khiển dòng chảy lưu chất trong hệ thống đường ống, vì vậy dòng van này đang là lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay. Một số hệ thống sử dụng van cổng mặt bích, có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước đô thị, các hệ thống cung cấp nước sạch thành phố.

Ứng dụng 2: Sử dụng trong các hệ thống xử lý nước thải, hệ thống nước thải thành phô, nước thải công nghiệp sản xuất.

Ứng dụng 3: Sử dụng trong các hệ thống sản xuất công nghiệp, các hệ thống sản xuất bia, rượu, nước ngọt công xuất lớn.

Ứng dụng 4: Sử dụng trong các hệ thống đường ống dẫn dầu, các hệ thống dầu quần đội, dầu sân bay hay các hệ thống tại các cửa hàng xăng dầu.

Ứng dụng 5: Sử dụng trong các ngành công nghiệp hạng nặng như sản xuất oto, tay thủy, tàu ngầm,...

Ứng dụng 6: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống giàn khoan trên biển,...

IV. Hình ảnh thực tế và Catalog van cổng mặt bích

4.1. Hình ảnh thực tế van cổng mặt bích

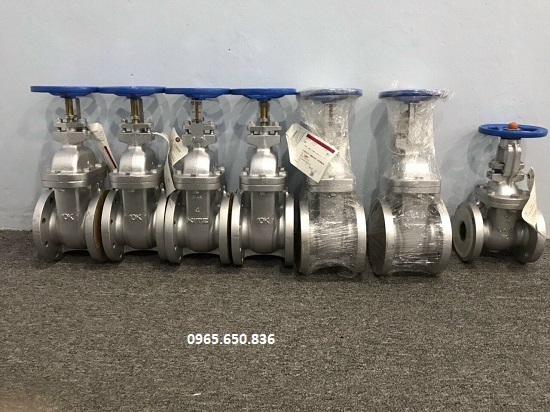

Hình ảnh van cổng mặt bích tại kho Thuận Phát Valve.

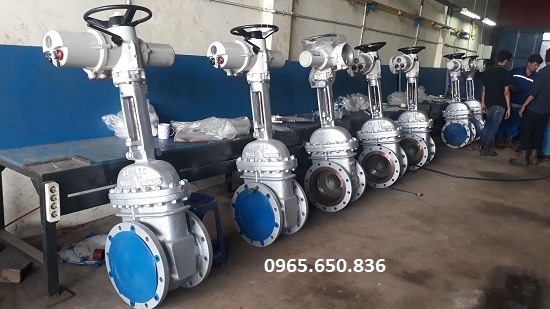

Van cổng điều khiển điện.

4.2. Catalog van cổng mặt bích

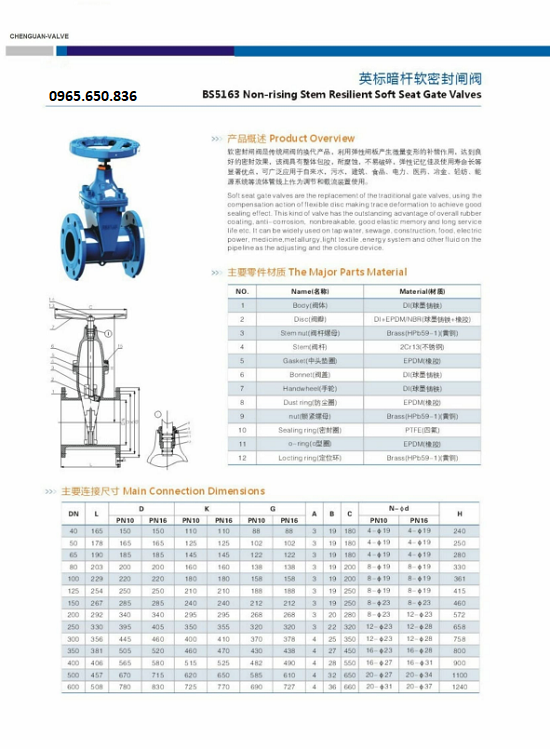

Catalog van cổng mặt bích.

V. Địa điểm cung cấp và báo giá van cổng mặt bích

Quý khách hàng đang quan tâm sản phẩm văn cổng mặt bích và chưa biết đơn vị nào cung cấp dòng sản phẩm này uy tín - chất lương với giá cả phải chăng thì hãy liên hệ với Thuận Phát Valve chúng tôi. Thuận Phát Valve chúng tôi là đơn vị chuyên cung cấp các dòng van cổng nghiệp nói chúng và các dòng van cổng mặt bích nói riêng hàng đầu thị trường Việt Nam hiện nay.

Các sản phẩm của chúng tôi đều được nhập trực tiếp từ các nước công nghiệp phát triển hàng đầu thế giới hiện nay với đầy đủ các giấy tờ như CO - CQ, Catalog, Bill of lading, VAT,...Đặc biệt các sản phẩm được chúng tôi nhập khẩu trực tiếp mà không thông qua bên môi giới thứ 3 nào điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

5.1. Báo giá van cổng mặt bích

Van cổng mặt bích là dòng van được sản xuất từ nhiều chất liệu, hành dáng, kích thước khác nhau, các yếu tố trên đều ảnh hưởng trực tiếp đến giá cả của dòng van này. Đặc biệt ở thời điệm thị trường có nhiều biến động như hiện tại, giá cả của dòng van này có thể thay đổi liện tục.

Quý khách hàng quan tâm đến sản phẩm, cần được tư vấn chi tiết về sản phẩm và hệ thống có thể liên hệ trực tiếp với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được phục vụ và đồng hành cùng quý khách hàng trong dự án gần nhất !

Tìm hiểu thêm: Van cổng nối ren.
