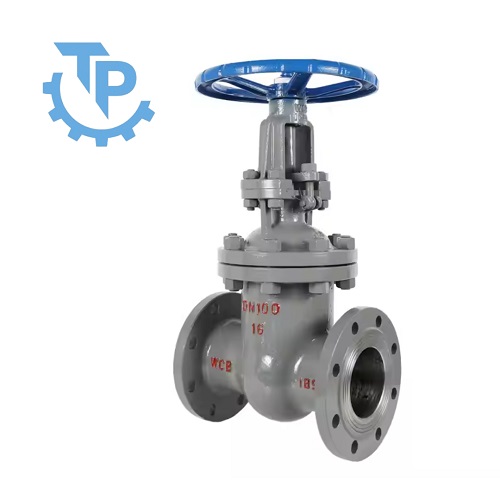

I. Chi tiết thông số sản phẩm - Van cổng Z41H-16C

Sản phẩm:	Van cổng Z41H-16C - Gate Valve Z41H-16C
Số hiệu mẫu - Model:	Z41H-16C.	Số hiệu mã sản xuất của sản phẩm.
Dạng thiết kế:	Van cổng thép WCB tay quay	Dạng thiết kế van theo tiêu chuẩn quốc tế.
Chất liệu tân van:	Thép Carbon - WCB	Đồng là chất liệu bền có độ dẽo cao, khả năng tính điện tốt.
Chất liệu trục ty:	SUS 304.	Có độ cứng cao, không bị biến dạng và hoen gỉ.
Chất liệu đĩa:	Thép, inox	Có dạng hình đĩa bo tròn hoặc dạng vuông góc cạnh.
Gioăng làm kín:	PTFE, EPDM, Teflog,...	Được đặt ở các vị trí nối bộ phận của van với nhau.
Áp suất định mức:	PN16 - 1.6Mpa.	Mức áp suất định dạnh của van khi hoạt động.
Nhiệt độ làm việc:	Từ 0 - 420 độ C.	Khung nhiệt độ hệ thống phù hợp hoạt động của van.
Dạng điều khiển:	Tay quay vô lăng.	Dạng điều khiển tay quay vô lăng lái xe.
Môi trường làm việc:	Nước, hơi nước và các lưu chất không ăn mòn khác.
Xuất xứ:	Trung Quốc - China.
Giấy tờ - Chứng từ:	CO - CQ - Catalog, VAT, Backing list, Bill of lading,...
Nhà cung cấp:	Thuận Phát Valve.
Chế độ bảo hành:	Bảo hành 12 tháng, đổi trả miễn phí khi gặp sự cố do đơn vị sản xuất.

A. Chi tiết cấu tạo van cổng Z41H-16C

Chi tiết các bộ phận van cổng Z41H-16C
STT	Tên bộ phận	Chất liệu
1	Thân van - Nắp van	Thép WCB
2	Đĩa van ( Cánh van )	Thép, inox
3	Trục van	Thép WCB, Inox 304
4	Gioăng làm kín	PTFE, EPDM, Teflon

Tham số hoạt động của van
Kiểu van	Áp suất danh nghĩa (Mpa)	Áp suất thử nghiệm		Nhiệt độ thích hợp (℃)	Môi trường
		Áp suất tối đa (Mpa)	Áp suất an toàn (Mpa)
Z41H-16C	1.6	2.4	1.8	≤425(℃)	Nước

Bảng chi tiết kích thước van
Model	Kích thước định danh (DN)	Kích thước thông số tiêu chuẩn (MM)
Model	Kích thước định danh (DN)	L	D	D1	DN2	Z×∅d
Z41H-16C	50	180	160	125	102	4×∅18
	80	210	195	160	133	4×∅18
	100	230	215	180	158	8×∅18
	150	280	280	240	212	8×∅18
	200	330	335	295	268	12×∅18

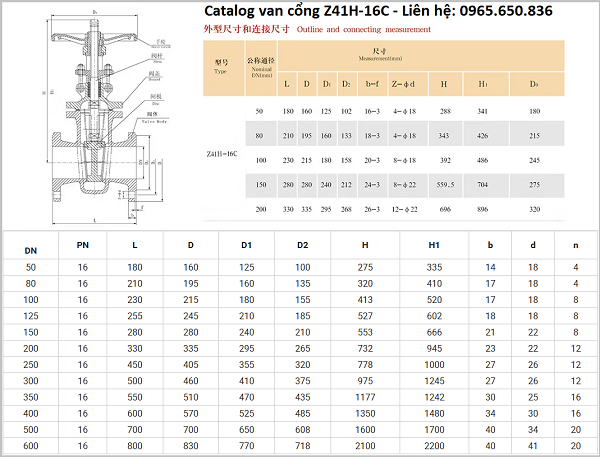

B. Catalog van cổng Z41H-16C

>>> Tìm hiểu thêm về các dòng van cổng khác: Danh mục van cổng.

II. Đặc điểm nổi bật của van cổng Z41H-16C

Van cổng Z41H-16C là dòng sản phẩm van cổng thép WCB hàng đầu thị trường hiện nay, với mức áp suất danh nghĩa từ 1.6Mpa rất phù hợp sử dụng trong nhiều dạng môi trường hệ thống và lưu chất trên thị trường hiện nay. Ngoài ra dòng sản phẩm này còn mang nhiều đặc điểm nổi bật khác giúp chúng trở thành lựa chọn hàng đầu trong các hệ thống đường ống công nghiệp hiện nay, một số đặc điểm có thể kể đến như:

Được sản xuất từ chất liệu thép WCB cao cấp có độ bền cơ học cao, khả năng chịu va đập tốt, không bị biến dạng khi hoạt động trong môi trường có áp suất và nhiệt độ cao.
Thiết kế theo tiêu chuẩn hàng đầu thế giới hiện nay, đáp ứng mọi nhu cầu sử dụng trong các hệ thống đường ống, đặc biệt đáp ứng các tiêu chuẩn về độ kín trong công nghiệp.
Thép WCB là chất liệu cứng có độ bền cao, khả năng chịu áp suất cao lên đến 1.6Mpa, và nhiệt độ tối đa van có thể chịu lên tới 425 độ C.
Van có dãi kích thước rộng từ DN40 đến DN500 phù hợp với mọi kích thước đường ống và hệ thống công nghiệp hiện nay.
Thiết kế dạng điều khiển tay quay vô lăng, giúp người sử dụng có thể dễ dàng điều khiển hoạt động đóng mở của van trên hệ thống đường ống công nghiệp hiện nay.
Thiết kế dạng kết nối đường ống bằng mặt bích, giúp người sử dụng có thể dễ dàng lắp đặt thiết bị vào hệ thống, dễ dạng tháo rỡ, bảo trì và bảo dưỡng thiết bị đường ống.

Van cổng Z41H-16C là dòng van cổng công nghiệp được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, dòng sản phẩm này không chỉ đáp ứng nhu cầu điều khiển đóng mở dòng chảy, mà còn được sử dụng để điều tiết lưu lượng dòng chảy. Với những đặc điểm nổi bật trên, giúp dòng sản phẩm này trở thành lựa chọn hàng đầu trên thị trường hiện nay với các hệ thống nước sạch, nước thải, xăng, dầu, dung dịch chất lỏng,...

Quý khách hàng đang tìm hiểu thêm thông tin về dòng sản phẩm này, vui lòng liên hệ trực tiếp với Thuận Phát Valve chúng tôi thông qua các kênh liên lạc chính thức, để nhận được tư vấn chi tiết hơn về sản phẩm. Ngoài ra chúng tôi còn cung cấp rất đa dạng các dòng van công nghiệp khác như van bướm, van bi, van cầu, van điều khiển diện, van điều khiển khí nén, phụ kiện đường ống và các thiết bị đo lường,...

Hotline liên hệ: 0965.650.836.

Tìm hiểu thêm về sản phẩm liên quan: Van cổng Z41H-16P là gì.
