Van cổng chôn ngầm

I. Giới thiệu van cổng chôn ngầm

Van cổng chôn ngầm là các dòng van cổng ty chìm nắp chụp được sử dụng để lắp đặt điều khiển hoạt động dòng chảy trong các đường ống hệ thống ngầm, các đường ống hệ thống được lắp đặt dưới mặt đất. Thông thường các hệ thống này thường sử dụng các dòng van cổng ty chìm có lắp đặt nắp chụp để thuận tiện cho việc điều khiển, khi con người khó tiếp cận vị trí lắp đặt của hệ thống.

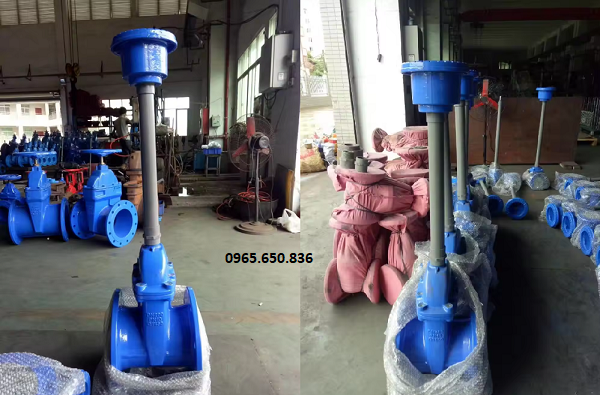

Van cổng kéo dài.

Van cổng cổ dài chôn ngầm được sản xuất từ nhiều chất liệu khác nhau như gang, inox, thép sử dụng tốt trong mọi môi trường hệ thống và lưu chất dòng chảy khác nhau. Van cũng được sản xuất với đa dạng kiểu điều khiển khác nhau, các dạng kết nối thông dụng hiện nay như kết nối ren, hàn, mặt bích,..kích cở của van cũng rất đa dạng từ DN50 đến DN1200 có thể dễ dàng lựa chọn dòng van phù hợp đối với hệ thống đường ống.

1.1. Lý do nên sử dụng van cổng chôn ngầm

Đối với các hệ thống đường ống nằm ở các vị trí dưới mặt đất, dưới nước các hệ thống ngầm trong đô thị thì việc sử dụng các dòng van thông thương gây rất nhiều khó khăn cho người sử dụng khi điều khiển hoạt động của van. Chính vì vây mà các dòng van cổng chôn ngầm, các dòng van cổng ty chìm nắp chụp, van cổng cổ dài được sản xuất nhằm mục đích khắc phục các khó khăn khi sử dụng van trong các hệ thống này.

Dưới đây là 1 số đặc điểm khác biệt của dòng van này so với các dòng van điều khiển dòng chảy trên thị trường hiện nay.

• Van giúp người sử dụng có thể điều khiển van ở địa điểm thích hợp nhất, không cần đến trực tiếp vị trí đường ống hệ thống.
• Thiết kế trục van được kéo dài hoặc thiết kế nắp chụp có thể kết nối bộ phận điều khiển kéo dài từ 1m, 2m, 3m, 5m,..hoặc tùy theo nhu cầu sử dụng của hệ thống.
• Thiết kế trục van ty chìm giúp hạn chế không gian hoạt động của van khi sử dụng.
• Van có thiết kế phần đĩa van nâng lên và hạ xuống khi mở và đóng van, điều này giúp giảm thiểu tối đa ảnh hưởng đến dòng chảy lưu chất trong hệ thống khi di chuyển qua van.

1.2. Thông số kỹ thuật

• Sản phẩm: Van cổng chôn ngầm, van cổng nắp chụp, van cổng cổ dài, van cổng ty chìm nắp chụp,...
• Kích thước: Từ DN50 đến DN1200.
• Chất liệu thân: Gang, inox, thép.
• Chất liệu đĩa van: Inox, Thép WCB.
• Chiều dài trục: 1m, 2m, 3m.
• Dạng điều khiển: Điều khiển tay quay, điều khiển điện.
• Dạng thiết kế: Van ty chìm.
• Dạng kết nối: Kết nối ren, nối hàn, mặt bích.
• Áp lực làm việc: PN10, PN16, PN25,...PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 300 độ C.
• Môi trường làm việc: Hệ thống ngầm, nước sạch, nước thải, hóa chất, xăng, dầu,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia, EU, G7,....
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

II. Cấu tạo và nguyên lý hoạt động của van cổng chôn ngầm

2.1. Cấu tạo van cổng chôn ngầm

Van cổng chôn ngầm có cấu tạo tương tự như các dòng van cổng ty chìm khác trên thị trường, đặc điểm khác biệt duy nhất trong cấu tạo của dòng van này nằm ở vị trí trục van và bộ phận điều khiển. Trục của dòng van này có thể được kéo dài lên đến 1m, 2m,...5m tùy theo nhu cầu sử dụng để người dùng có thể điều khiển van ở điều kiện thuận lợi nhất. Chi tiết cấu tạo của dòng van này gồm các bộ phận sau:

Thân van: Được chia làm 2 phần là thân trên và thân dưới, làm từ các chất liệu như gang, thép, inox. Thân trên của van giúp cố định và kết nối trục van và bộ phận điều khiển, thân dưới sẽ cố định đĩa van và được thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.

Trục van: Được đúc nguyên khối từ các chất liệu inox hoặc thép WCB, có thiết kể ren ở đầu của trục để kết nối với ren trên đĩa van để điều khiển hoạt động của đĩa van. Bộ phận này có thể điều kéo dài từ 1m, 2m,...5m hoặc tùy theo nhu cầu sử dụng để thuận tiện cho việc điều khiển khi được lắp đặt trong các hệ thống ngầm.

Đĩa van: Được làm từ các chất liệu inox, thép,...có độ bền cơ học tốt, khả năng chịu áp lực và nhiệt độ từ dòng chảy tốt. Đĩa van giống như cánh cửa có thể nâng lên cho dòng chảy lưu chất đi qua và hạ xuống để ngăn sự lưu thông của dòng chảy trong đường ống.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi tốt như PTFE, EPDM, Teflon,...giúp đảm bảo được độ kín của van trong quá trình sử dụng. Bộ phận này thường được đặt ở các vị trí kết nối các bộ phận của van.

Bộ phận điều khiển: Dòng van này sử dụng dạng điều khiển tay quay, bộ phận này kết nối trực tiếp với trục van. Có nhiệm vụ điều khiển hoạt động xoay của trục van từ đó điều khiển hoạt động lên xuống của đĩa van.

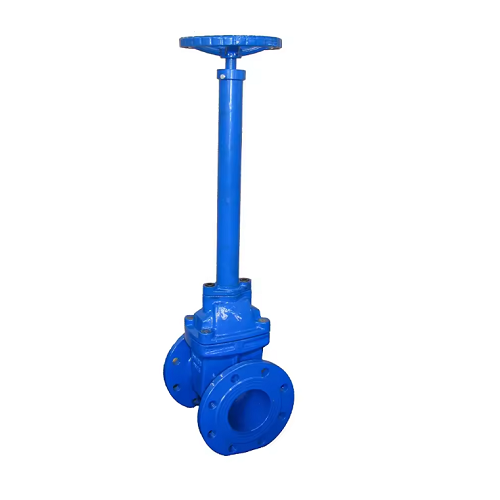

Cấu tạo van cổng chôm ngầm.

2.2. Nguyên lý hoạt động

Van cổng chôn ngầm có dạng điều khiển tương tự như các dòng van cổng ty chìm khác trên thị trường, khi người sử dụng quay tay quay vô lăng về bên trái lúc này trục van sẽ quay theo từ đó kéo đĩa van di chuyển dần lên trên để mở van đến khi van được mở hoàn toàn. Muốn đóng van chỉ cần quay tay quay vô lăng về bên phải, lúc này chiều quay của trục van sẽ ngược lại với quá trình đóng từ đó đẩy đĩa van xuống đến khi đóng hoàn toàn.

III. Các dòng van cổng chôn ngầm phổ biến trên thị trường hiện nay

3.1. Van cổng inox chôn ngầm

Van cổng inox chôn ngầm là dòng van được làm từ chất liệu inox có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt chất liệu này giúp van có khả năng chống oxy hóa và ăn mòn từ các chất hóa học tốt nên rất được ưu chuộng sử dụng trong các môi trường có nồng độ muối cao, các môi trường dễ gây ra hiện tượng oxy hóa cho kim loại.

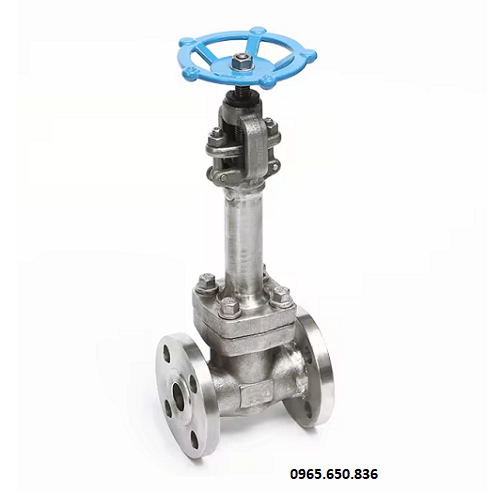

Van cổng inox chôn ngầm.

3.2. Van cổng gang chôn ngầm

Van cổng gang chôn ngầm là dòng van được làm từ chất liệu gang cầu hoặc gang xám, dòng van này được sử dụng rất phổ biến trên thị trường hiện nay bởi giá thành rẻ, khả năng chịu áp lực và nhiệt độ ổn. Tuy nhiên gang là chất liệu có khả năng chống oxy hóa khá kém nên dòng van này thường sẽ được phủ sơn epoxy trên bề mặt để tăng khả năng này cho van và tăng thêm thẩm mỹ cho van.

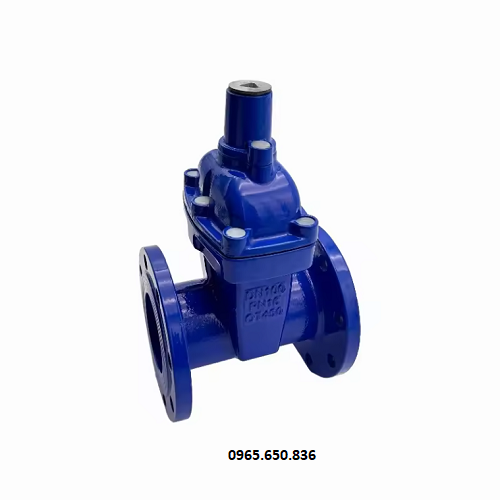

Van cổng gang chôn ngầm.

3.3. Van cổng thép chôn ngầm

Van cổng thép chôn ngầm là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống có nhiệt độ và áp lực dòng chảy cao. Dòng van này được làm từ chất liệu thép WCB, đây là chất liệu thép cao cấp có khả năng chịu áp lực và nhiệt độ vượt trội, nhiệt độ tối đa van có thể chịu lên tới 400 độ C.

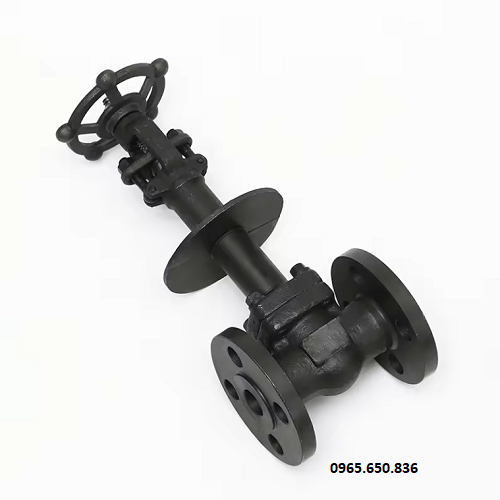

Van cổng thép chôn ngầm.

3.4. Một số dòng van cổng chôn ngầm khác trên thị trường

• Van cổng trục dài
• Van cổng nắp chụp
• Van cổng trục dài tay quay
• Van cổng trục dài điều khiển điện
• Van cổng nối ren trục dài
• Van cổng mặt bích trục dài
• Van cổng chôn ngầm Trung Quốc
• Van cổng chôn ngầm Hàn Quốc
• Van cổng chôn ngầm Đài Loan
• Van cổng chôn ngầm Malaysia
• Van cổng chôn ngầm Nhật Bản

IV. Ưu điểm và ứng dụng của van cổng chôn ngầm

4.1. Ưu điểm van cổng chôn ngầm

Van cổng chôn ngâm có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường, một số ưu điểm có thể kể đến như:

Ưu điểm 1: Van có khả năng điều khiển dòng chảy 1 cách linh hoạt và chính xác, giúp người sử dụng có thể điều khiển dòng chảy 1 cách dễ dàng và không tốn quá nhiều sức lực.

Ưu điểm 2: Van được sản xuất từ các chất liệu cao cấp như inox, gang, thép có thể hoạt động tốt trong mọi môi trường hệ thống và lưu chất hiện nay.

Ưu điểm 3: Thiết kế trục van được kéo dài từ 1m, 2m,..hoặc tùy theo yêu cầu của người sử dụng, giúp dễ dàng điều khiển hoạt động của van khi van được lắp đặt trong các hệ thống ngầm, các hệ thống dưới đất,...

Ưu điểm 4: Thiết kế đĩa van nâng lên hạ xuống có thể giảm tối thiệu các tác động của đĩa van đến dòng chảy lưu chất, không làm chệch hướng dòng chảy hay áp suất và lưu lượng của dòng chảy.

Ưu điểm 5: Van có dãi kích thước khá rộng từ DN50 đến DN1200, với dạng kết nối mặt bích theo nhiều tiêu chuẩn khác nhau, có thể dễ dàng lựa chọn dòng van phù hợp nhất với hệ thống đường ống.

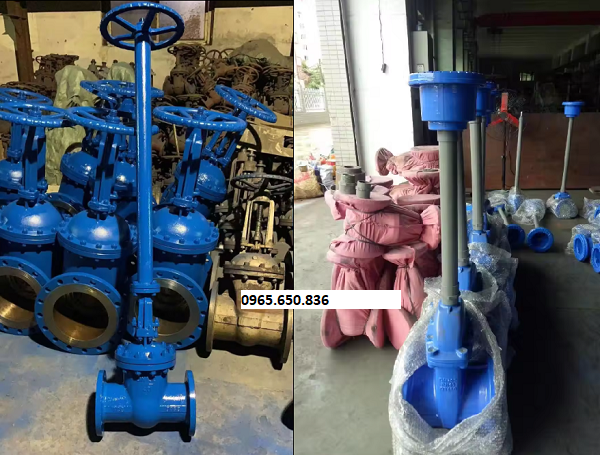

Van cổng chôn ngầm cổ dài.

4.2. Ứng dụng cụ thể của van cổng chôn ngầm trong hệ thống

Van cổng chôn ngầm được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, với thiết kế đặc biệt giúp dòng van này là lựa chọn tối ưu đối với mọi hệ thống đường ống ngầm, các hệ thống dưới dòng chất,...

• Sử dụng trong các hệ thống ngầm cung cấp nước sạch, nước sinh hoạt trong đô thị, thành phố.
• Sử dụng trong các hệ thống xử lý nước thải thành phố, các hệ thống đường ống dẫn nước thải trong thành phố, khu công nghiệp.
• Sử dụng trong các hệ thống đường ống dẫn xăng, dầu, các hệ thống bể chứa xăng dầu tại các địa điểm bán, khu vực quân sự,...
• Sử dụng trong các hệ thống đường ống hóa chất, các hệ thống lắp đặt ở các khu vực con người khó tiếp cận.

V. Địa điểm mua van cổng chôn ngầm uy tín, chất lượng, giá tốt

Hiện nay Thuận Phát Valve chúng tôi đang là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp chính hãng, trong đó có các dòng van cổng chôn ngầm. Các dòng van này được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu đến từ các nước có nên công nghiệp phát triển như Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, EU, G7,...

Chúng tôi đảm bảo được các sản phẩm của chúng tôi là hàng chính hãng, được nhập khẩu trực tiếp từ các thương hiệu hàng đầu mà không thông qua bất kỳ bên mô giới thứ 3 nào. Điều này giúp giá cả của chúng tôi luôn ưu đãi nhất trên thị trường hiện nay, đặc biệt chúng tôi có đầy đủ các giấy tờ như CO - CQ, Catalog,.. đi kèm theo sản phẩm.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Chân thành cảm ơn quý vị đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được phục vụ và đồng hành cùng quý khách hàng trong các dự án gần nhất.
