Van giảm áp thủy lực

I. Giới thiệu sản phẩm – Van giảm áp thủy lực

1.1. Mô tả chung về van giảm áp thủy lực

Van giảm áp thủy lực hay còn có tên gọi khác là van giảm áp tác động gián tiếp, đây là dòng van được sử dụng khá phổ biến trong các hệ thống đường ống áp suất cao. Với chức năng giảm áp suất trong đường ống hệ thống về mức tiêu chuẩn của hệ thống, ổn định dòng chảy lưu chất trong đường ống, đảm bảo được hoạt động của hệ thống và các thiết bị lắp đặt trên hệ thống đường ống.

Van điều áp thủy lực là dòng van có cấu tạo khác đặc biệt so với các dòng van khác trên thị trường, dòng van này không sự dụng lò xo để điều chỉnh áp suất dòng chảy mà vận dụng nguyên lý thủy lực để tác động lên màng van và điều chỉnh lưu lượng dòng chảy đi qua, từ đó điều chỉnh áp suất dòng chảy. Điều này giúp van có thể điều chỉnh khung áp suất rộng hơn, điều chỉnh dòng chảy áp suất cao lên đến PN64 về mức áp suất thấp như PN10 – PN16, tùy vào nhu cầu sử dụng.

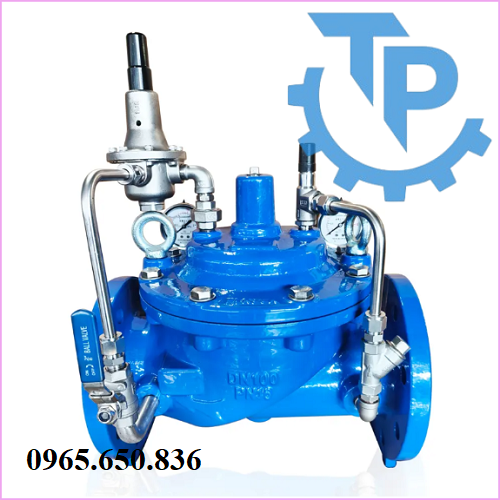

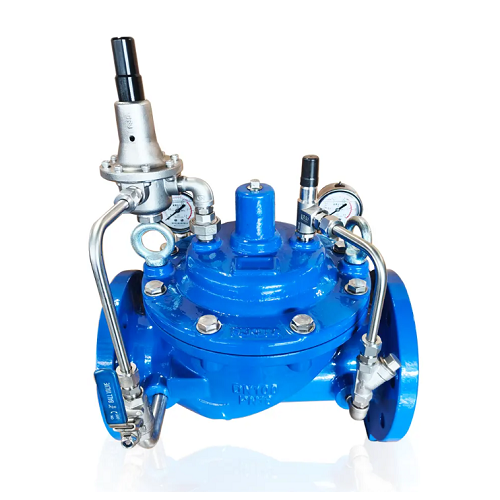

Van điều áp thủy lực.

Van giảm áp thủy lực được sản xuất với đa dạng các chất liệu, thiết kế và chủng loại khác nhau, có thể dễ dàng lựa chọn dòng van phù hợp nhất với hệ thống đường ống. Đặc biệt dòng van này sử dụng kiểu kết nối mặt bích dễ dàng lắp đặt với dãi kích thước rộng từ DN50 – DN500 rất phù hợp sử dụng với các hệ thống đường ống công nghiệp trong nước hiện nay.

Các dòng van giảm áp trong nước hiện tại đều được nhập khẩu từ các nước có nền công nghiệp phất triển như Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, EU,...được cung cấp với đầy đủ các giấy tờ liên quan như CO – CQ, Catalog, Vat, Bill of lading,...

1.2. Thông số kỹ thuật van giảm áp thủy lực

1.3. Hình ảnh thực tế van giảm áp thủy lực

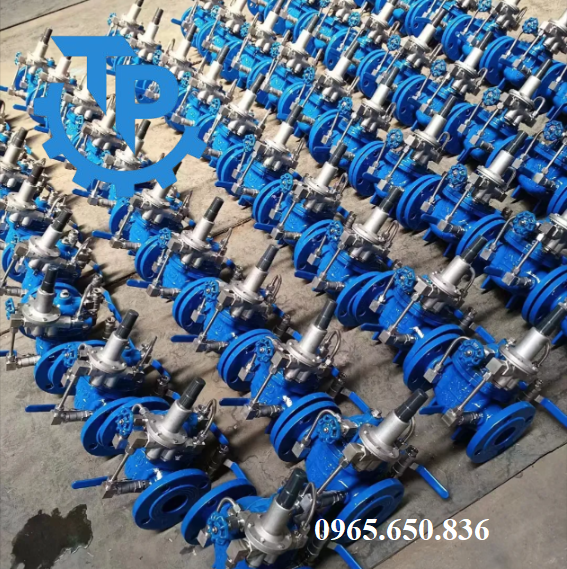

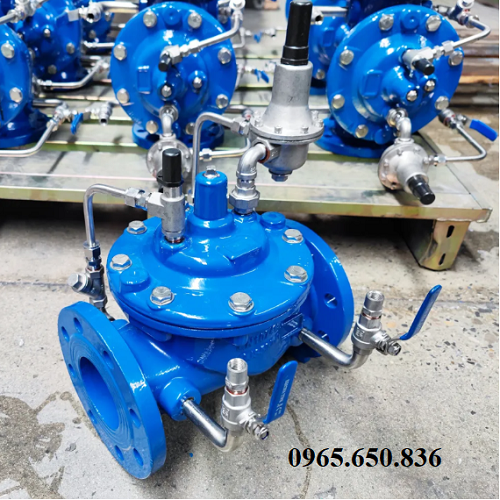

Van điều chỉnh áp suất thủy lực.

Van thủy lực điều chỉnh áp suất.

II. Cấu tạo van giảm áp thủy lực

Van giảm áp thủy lực là dòng van giảm áp có cấu tạo khá phức tạp, cấu tạo của dòng van này được chia làm 3 phần chính, các phần sẽ có những chi tiết nhỏ khác nhau tạo thành, kết hợp với nhau để hoàn thành van giảm áp thủy lực hoàn chính. Ba phần cấu tạo chỉnh của van giảm áp gồm:

• Phân thân van
• Phần ống dẫn và đồng hồ đo áp suất
• Phần pilot ( Van giảm áp trực tiếp )

Mỗi phần cấu tạo của dòng van này đều có cấu tạo và chức năng riêng, các chi tiết bộ phận của từng phần đều được sản xuất và gia công tỉ mĩ đạt độ hoàn thiện cao. Giúp tăng khả năng vận hành và hoạt động ổn  định của van, dưới đây là chi tiết của từng phần.

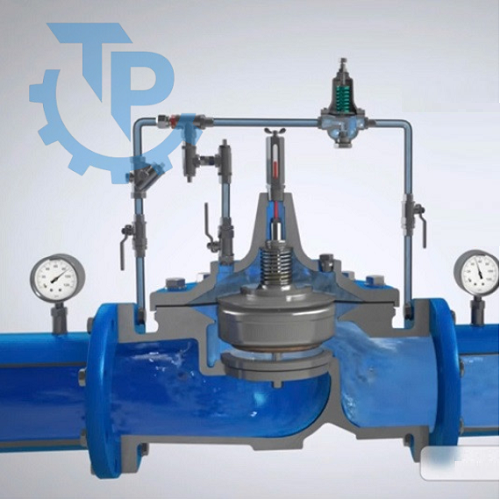

Cấu tạo van giản áp thủy lực.

2.1. Phần thân van

- Là bộ phận lớn nhất của van, được thiết kế mặt bích để kết nối với đường ống hệ thống.

- Thân van chứa các chi tiết bộ phận như ghế van, màng van, đĩa van, nắp van, lò xo đàn hồi ,…

- Thân van được làm từ các chất liệu cao cấp như inox, gang, thép có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt có thể hoạt động trong mọi môi trường lưu chất khác nhau.

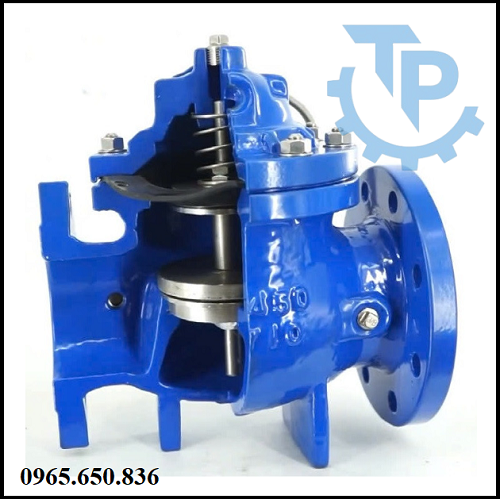

Thân van giảm áp thủy lực.

2.2. Phần ống dẫn và đồng hồ đo áp suất

- Ỗng dẫn là bộ phận kết nối đầu vào, đầu ra của van với pilot và khoang trên nắp van.

- Ống dẫn có nhiệm vụ chuyển áp suất dòng chảy ở đầu vào của van đến pilot, pilot sẽ điều chỉnh áp suất ống dẫn đầu vào sao cho bằng với áp suất đường ống để truyền vào khoang trên nắp van.

- Đồng hồ đo lưu lượng thường được lắp đặt trên ống dẫn, giúp người sử dụng có thể kiểm soát được áp lực đầu vào và áp lực đầu ra của van.

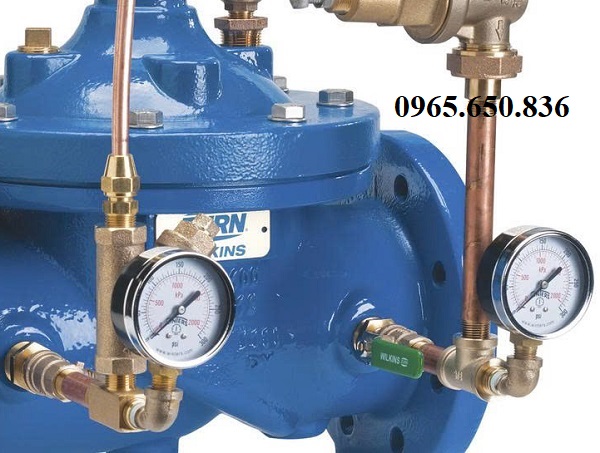

Đồng hồ đo áp suất.

2.3. Phần pilot

- Pilot là dòng van giảm áp trực tiếp cỡ nhỏ được sử dụng để điều chỉnh áp suất trong khoang trên nắp van bằng với áp suất đầu vào của van. Khiển màng van co dãn tạo ra khoảng trống phù hợp với áp suất định mức đầu ra cho lưu chất di chuyển qua van.

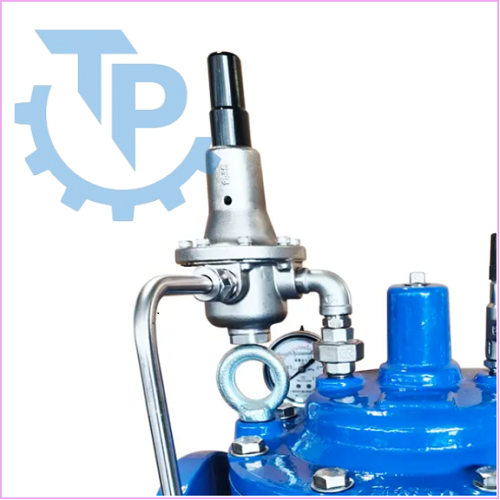

Pilot van giảm áp thủy lực.

III. Nguyên lý hoạt động của van giảm áp thủy lực

Van giảm áp thủy lực hay còn được gọi với cai tên là van giảm áp gián tiếp, dòng van này hoạt động hoàn toàn dựa vào nguyên lý chuyển đổi áp suất đều điều khiển áp suất dòng chảy. Cụ thể nguyên lý hoạt động của dòng van này như sau:

Khi ở trạng thái bình thường van đóng, áp suất đầu vào hiển thị trên đồng hồ cao trong khi áp suất dòng chảy ở đầu ra hiện thị thấp hơn không đúng với áp suất định mức hệ thống yêu cầu. lượng áp suất của dòng chảy và khoang trong của thân van ở trạng thái cân bằng.

Lúc này người sử dụng cần điều chỉnh áp suất đầu ra cao lên bằng với áp suất định mức của đường ống, phải xoay vít điều chỉnh trên pilot theo chiều kim đồng hồ. Pilot mở ra khiển tạo ra khoảng trống cho lưu chất trong ống dẫn di chuyển về đầu ra của van, áp suất ống dẫn giảm khiến áp suất khoang trong giảm.

Sụ chênh lệch áp suất giữa khoang trong và đầu vào của van khiến đĩa van nâng lên từ đó tăng lưu lượng dòng chảy đi qua và tăng áp suất đầu ra. Lưu ý đồng hồ đo áp suất đầu ra, thấy áp suất đầu ra đúng với với áp suất định mức dòng chảy yêu cầu thì ngừng điều chỉnh vít điều chỉnh trên pilot. Khi muốn giảm áp suất đầu ra chỉ cần quay vít điều chỉnh trên pilot về ngược chiều kim đồng hồ.

Nguyên lý hoạt động van giảm áp thủy lực.

IV. Các dòng van giảm áp thủy lực mà chúng tôi cung cấp trên thị trường hiện nay

• Van giảm áp thủy lực nước
• Van giảm áp thủy lực cứu hỏa
• Van giảm áp thủy lực xăng dầu
• Van giảm áp thủy lực gang
• Van giảm áp thủy lực inox
• Van giảm áp thủy lực thép
• Van giảm áp thủy lực Đài Loan
• Van giảm áp thủy lực Hàn Quốc
• Van giảm áp thủy lực Nhật Bản
• Van giảm áp thủy lực Thổ Nhĩ Kỳ

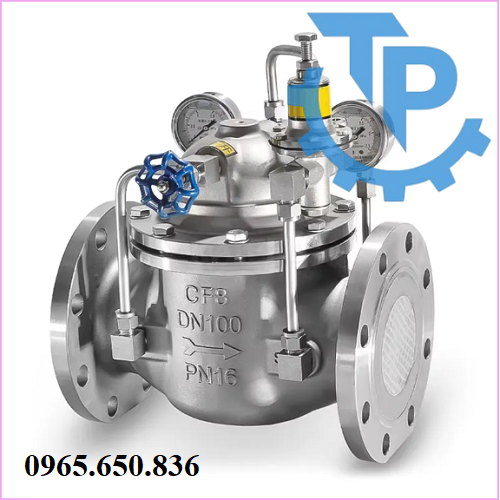

Van giảm áp thủy lực inox.

V. Lý do nên sử dụng van giảm áp thủy lực trong hệ thống đường ống

Van giảm áp thủy lực là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp, các đường ống rẻ hướng hay phân nhánh dòng chảy. Bởi ở các khu vực phân nhanh hay chia hướng dòng chảy, áp suất dòng chảy thường tăng vọt điều này dễ gây ra các hiện tượng quá tải áp suất trong đường ống hệ thống, vì vậy sử dụng van giảm áp là lựa chọn tối ưu.

Ngoài ra với van giảm áp thủy lực là thiết vị có nguyên lý hoạt động điều chỉnh bằng pilot, nguyên lý này giúp van có thể điều chỉnh áp suất dòng chảy ở khung rộng hơn với áp suất cao hơn các dòng van giảm áp trực tiếp. Ngoài ra dòng van này cũng có khả năng điều chỉnh áp suất đầu ra đạt độ chính xác hơn với áp suất yêu cầu của hệ thống, độ sai lệch của áp suất đầu ra không lớn và dòng chảy sau khi di chuyển qua van cũng ổn định hơn các dòng van giảm áp khác.

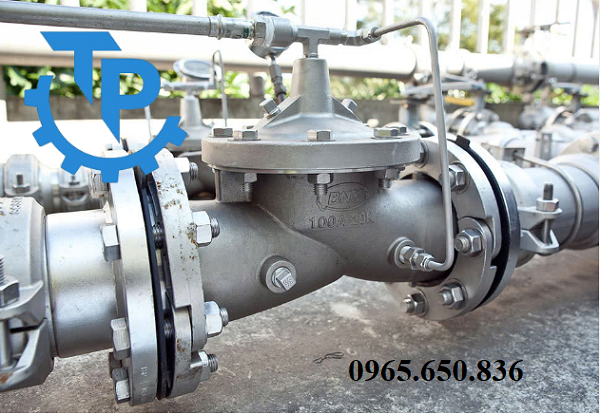

Van giảm áp gián tiếp.

VI. Đánh giá ưu điểm và nhược điểm của van giảm áp thủy lực

6.1. Đánh giá ưu điểm

• Van được sản xuất từ các chất liệu cao cấp, có thể hoạt động tốt trong nhiều môi trường hệ thống và lưu chất khác nhau.
• Thiết kế dạng kết nối mang tiêu chuẩn mặt bích, phù hợp với mọi kiểu dáng lắp đặt đường ống công nghiệp hiện nay.
• Van có thể tự động hoạt động nhờ vào áp lực dòng chảy, khi đã được cài đặt áp suất định mức đầu ra.
• Dãi kích thước rộng từ DN50 – DN500 phù hợp với mọi kích thước đường ống công nghiệp hiện nay.
• Van có thể điều chỉnh áp suất đầu ra và ổn định dòng chảy, giúp bảo vệ đường ống hệ thống và các thiết bị hoạt động phía sau van.

6.2. Đánh giá nhược điểm

• Van không sử dụng được trong các hệ thống có lưu chất dạng sệt, dạng khí và dạng hơi.
• Van có hạn chế về kích thước không có các kích thước nhỏ từ DN15 – DN50.

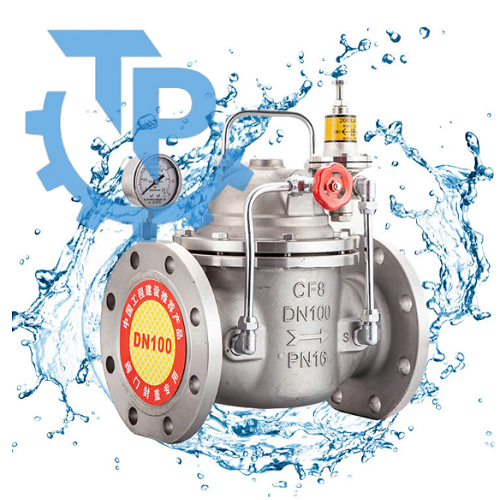

Van ổn áp thủy lực.

VII. Van giảm áp thủy lực được ứng dụng phổ biến trong các hệ thống đường ống

Van điều áp thủy lực là thiết bị quan trọng trong các hệ thống đường ống, với khả năng điều chỉnh ổn định dòng chảy lưu chất, thiết bị này giúp hệ thống hoạt động ổn định hơn, tăng hiệu quả và chức năng hoạt động của hệ thống. Một số hệ thống sử dụng van giảm áp thủy lực đạt hiệu quả cao có thể kể đến như:

- Sử dụng trong các hệ thống đường ống cấp nước thành phố, các hệ thống nước trong các tòa nhà cao tầng, chung cư, văn phòng, TTTM,…

- Sử dụng trong các hệ thống phòng cháy chữa cháy, bệnh viện, nhà máy, doanh nghiệp, trường học, nhà, xưởng,….

- Sử dụng trong các hệ thống máy bơm áp lực cao, các hệ thống bơm cao áp phục vụ cho sản xuất công nghiệp.

- Sử dụng trong các hệ thống đường ống dẫn xăng, dầu, các hệ thống đường ống xăng dầu vượt biển,…

Ngoài các ứng dụng trên dòng van này còn được sử dụng trong nhiều các hệ thống đường ống nước khác nhau, nhằm giảm áp lực dòng chảy và ổn định áp suất đường ống hệ thống, đảm bảo hoạt động của các thiết bị và hệ thống.

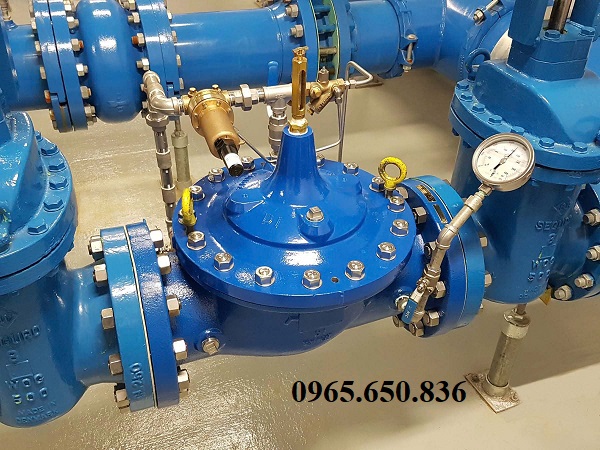

Ứng dụng van giảm áp thủy lực.

VIII. Thuận phát Valve đơn vị hàng đầu cung cấp van giảm áp thủy lực trên thị trường hiện nay

Thuận Phát Valve là đơn vị hàng đầu chuyên cung cấp các dòng van, thiết bị đường ống công nghiệp hàng đầu thị trường hiện nay. Là đơn vị hợp tác và phân phối với nhiều thương hiệu thiết bị đường ống công nghiệp hàng đầu thế giới hiện nay, các dòng thiết bị do chúng tôi cung cấp luôn có chất lượng hàng đầu được đánh giá rất cao trong ngành và rất được tin tưởng sự dụng trên thị trường hiện nay.

Chúng tôi cam kết chỉ cung cấp hàng chính hãng, nói không với các dòng hàng nhái, hàng giả, hàng chế tác kém chất lượng. Quý khách hàng quan tâm đến dòng sản phẩm van giảm áp thủy lực nói riêng và các dòng van công nghiệp khác vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Xin chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết van giảm áp thủy lực của chúng tôi. Rất hân hạnh được đồng hành và phục vụ quý khách trong các dự án gần nhất.
