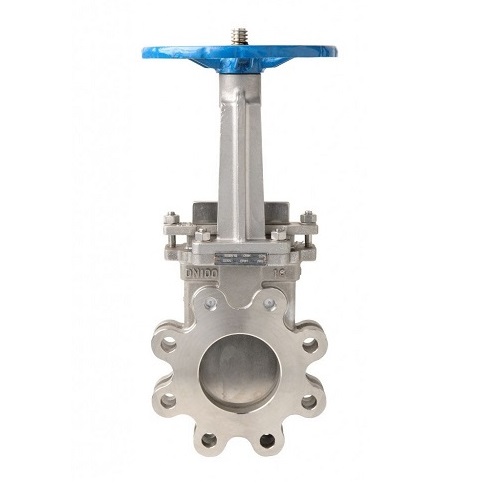

Van dao inox

I. Van dao inox là gì ?

Van dao inox hay còn được gọi với những cai tên khác như van cổng dao inox hay van xẻng inox, bởi bộ phận đĩa van được thiết kế mỏng giống với chiếc xẻng có thể nâng lên cho lưu chất đi qua và hạ xuống để chặn dòng lưu chất. Dòng van này được sử dụng rất phổ biến trong các hệ thống cấp thoát nước, các hệ thống bột, xi măng, than, cafe,..

Van dao inox được làm chất liệu inox 304, inox 316 cao cấp có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ rất tốt. Đặc biệt chất liệu inox giúp van có khả năng chống oxi hóa và ăn mòn từ môi trường hoặc các lưu chất hoa học rất tốt. Không xảy ra các hiện tượng hoan rỉ trong quá trình sử dụng lâu dài.

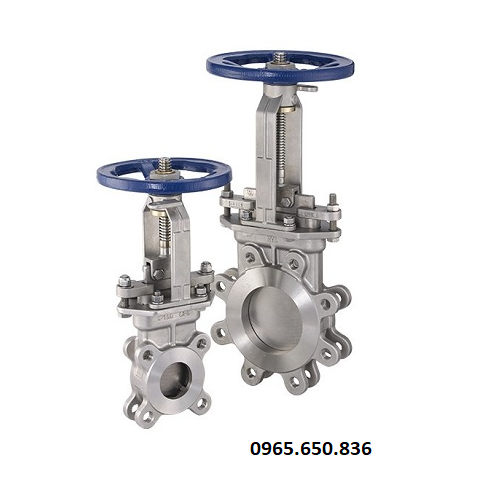

Van cổng dao inox.

Hiên nay các dòng van dao inox đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có ngành công nghiệp phát triển hàng đầu như Trung Quốc, Hàn Quốc, Đài Loan, Malaysia,..và phân phối trên toàn Quốc với giá cả ưu đãi nhất thị trường.

II. Thông số kỹ thuật

• Kích cỡ: DN40 - DN2000.
• Chật liệu thân van: Inox 304, Inox 316.
• Chật liệu cánh van (đĩa van): Inox hoặc thép không gỉ.
• Gioăng làm kín: PTFE, EPDM, Teflon ..
• Kiểu hoạt động: Tay quay, điều khiển điện, khí nén.
• Áp lực: PN10, PN16,…PN40.
• Nhiệt độ làm việc: -5 độ C - 250 độ C.
• Tiêu chuẩn: DIN, BS, JIS, ANSI.
• Môi trường hoạt động: Nước, nước thải, dầu, nhớt, bột giấy, hóa chất...
• Dạng kết nối: Kẹp, Mặt bích.
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Nhật Bản,…
• Chế độ bảo hành: 12 tháng 1 đổi 1 nếu có lỗi do đơn vị sản xuất.
• Tình trạng hàng: Có đầy đủ các chủng loại với SLL.

III. Hình ảnh thực tế van dao inox

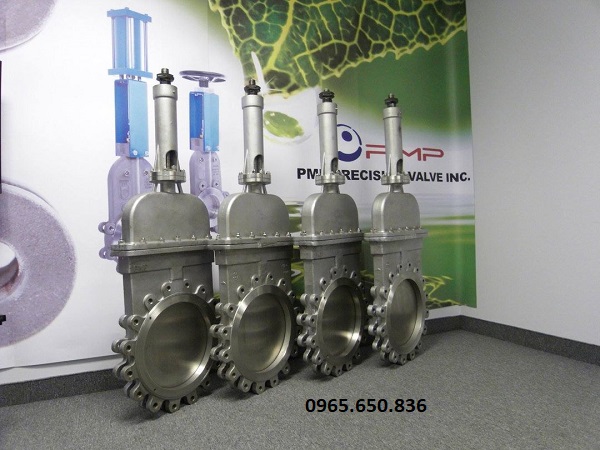

Van cửa dao inox.

IV. Cấu tạo và nguyên lý hoạt động của van dao inox

4.1. Cấu tạo van dao inox

Van dao inox được cấu tạo từ 5 bộ phận chính, chi tiết từng bộ phận như sau:

Thân van: Được làm từ các chất liệu inox cao cấp như inox 304, inox 316 có độ bền cao, khả năng chịu áp lực và nhiệt độ tốt. Đây là bộ phận lớn nhất của van có nhiệm vụ liên kết các bộ phận khác của van thành 1 thể.

Đĩa van: Hay còn được gọi là cánh van, có hình dạng dẹp mỏng được gắn liền với trục van có nhiệm vụ nâng lên cho lưu chất di chuyển qua van và hạ xuống để ngăn chặn dòng chảy lưu chất.

Trục van: Là bộ phận có dạng hình trục với 2 đầu được gắn liền với bộ phận điều khiển và cánh van. Giúp người sử dụng điều khiển hoạt động nâng lên hạ xuống của đĩa van.

Gioăng làm kín: Được đặt ở các vị trí kết nối các bộ phận khác của van, giúp van đảm bảo được độ kín trong quá trình hoạt động.

Bộ phận điều khiển: Đây là bộ phận giúp người sử dụng có thể điều khiển hoạt động của van, có nhiều dạng điều khiển khác nhau như tay quay vô lăng, điều khiển điện, khí nén,...

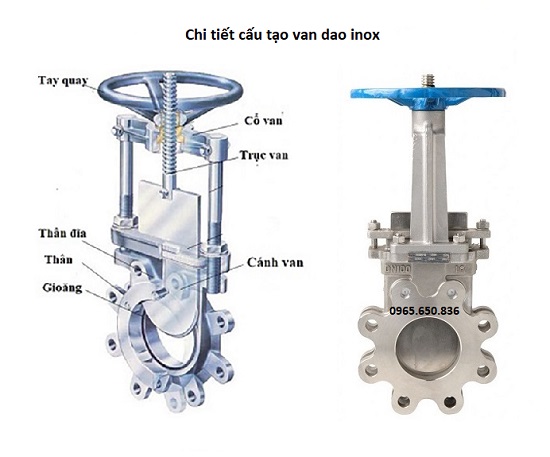

Cấu tạo van cổng dao inox.

4.2. Nguyên lý hoạt động

Thông thường van dao inox sử dụng dạng điều khiển tay quay vô lăng, lúc này muốn mở van người sử dụng sẽ quay tay quay về bên trái để mở van và ngược lại khi đóng van chỉ cần quay tay quay về bên phải để đóng van. Khi thực hiện mở van ty van sẽ nổi lên trên đến khi không quay được tay quay nữa tức van đã mở hoàn toàn và khi đóng van ty van sẽ hạ xuống, đến khi hạ hết xuống tức van đã đóng hoàn toàn.

V. Ưu điểm và nhược điểm của van dao inox

VI. Ứng dụng của van dao inox

Van dao inox được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, cụ thể các hệ thống ứng dụng dòng van này có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống, nhà máy sản xuất xi măng, nhà máy trộn xi măng.

Ứng dụng 2: Sử dụng trong các nhà máy thủy điện, các hệ thống xả nước đập, xả lũ mùa khô.

Ứng dụng 3: Sử dụng trong các hệ thống sản xuất than, bột, các hệ thống có lưu chất dạng bột.

Ứng dụng 4: Sử dụng trong các hệ thống xử lý cấp thoái nước,...

Ứng dụng 5: Sử dụng trong các hệ thống xử lý nước thải đô thị, nước thải công nghiệp.

Ứng dụng 6: Sử dụng trong các hệ sản xuất giấy, hệ thống hút lọc cát,...

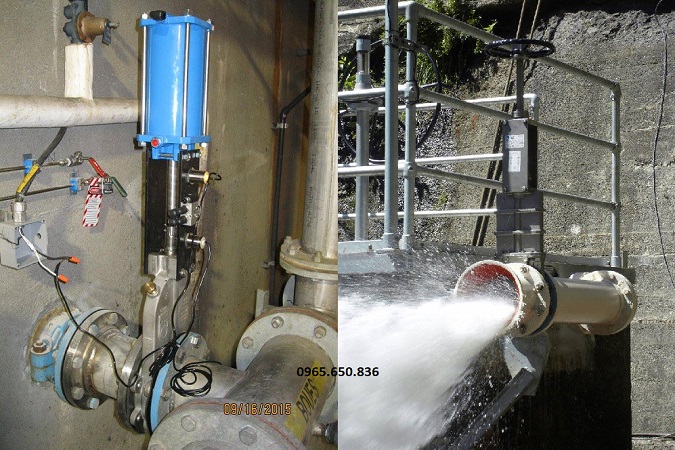

Ứng dụng van cổng dao inox.

VII. Báo giá van dao inox

Hiện nay các dòng van dao inox đang được Thuận Phát Valve chúng tôi cung cấp trên toàn quốc với giá cả ưu đãi nhất, đặc biệt tất cả các sản phẩm của chúng tôi đều có đầy đủ các giấy tờ như CO - CQ, Catalog,...và được bảo hành lên đến 12 tháng.

Chúng tôi đảm bảo các sản phẩm đều là hàng chính hãng chất lượng hàng đầu trên thị trường, quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Xin chân thành cảm ơn đã quan tâm và theo dõi bài viết!
