Van cổng tay quay
Tên sản phẩm: Van cổng tay quay
Giá: 0 ₫
Thông số kỹ thuật
| Kích thước: | DN15 - DN500. |
| Chất liệu: | Gang, thép, inox, đồng, nhựa. |
| Dạng ty van: | Ty nổi, ty chìm. |
| Dạng hoạt động: | ON/OFF. |
| Dạng điều khiển: | Điều khiển tay quay. |
| Dạng kết nối: | Kết nối ren, kết nối mặt bích. |
| Áp suất: | PN10, PN16,...PN60. |
| Nhiệt độ: | -20 độ C đến 220 độ C. |
| Bảo hành: | 12 tháng. |
Lượt xem 9379
Đánh giá 1 lượt đánh giá
Mục lục
- I. Van cổng tay quay là gì?
- II. Thông số kỹ thuật
- III. Hình ảnh thực tế van cổng tay quay
- IV. Cấu tạo và nguyên lý hoạt động của van cổng tay quay
- 4.2. Nguyên lý hoạt động
- V. Các dòng van cổng tay quay phổ biến hiện nay
- VI. Ưu điểm và nhược điểm của van cổng tay quay
- VII. Ứng dụng của van cổng tay quay
- VIII. Báo giá van cổng tay quay
I. Van cổng tay quay là gì?
Van cổng tay quay là thiết bị đường ống hệ thống được sử dụng rất phổ biến trong các hệt hống đường ống hiện nay, dòng van này giúp người sử dụng có thể điều khiển hoạt động của dòng chảy lưu chất 1 cách linh hoạt. Là một thiết bị đường ống nên dòng van này được sản xuất từ rất nhiều các chất liệu khác nhau, có thể lắp đặt và sử dụng trong nhiều môi trường hệ thống và lưu chất khác nhau.
Van cổng tay quay là dòng van cổng sử dụng tay quay để điều khiển hoạt động của van, khi quay tay quay vô lăng đĩa van sẽ nâng lên hoặc hạ xuống tùy vào hướng quay của vô lăng. Ngoài ra dòng van này cũng được sản xuất với dãi kích thước rất rộng từ DN15 - DN1500, dạng kết nối ren hoặc mặt bích đa dụng có thể lắp đặt trên mọi dạng hệ thống đường ống hiện nay.
Van cổng tay quay
Hiện nay các dòng van cổng tay quay đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trên toàn quốc với giá cả ưu đãi nhất. Các dòng van của chúng tôi đều có đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành lên tới 12 tháng.
II. Thông số kỹ thuật
- Kích thước: DN15 - DN1500.
- Chất liệu: Inox, gang, thép, đồng.
- Dạng van: Van ty nổi, van ty chìm.
- Dạng điều khiển: Điều khiển tay quay.
- Dạng hoạt động: ON/OFF.
- Dạng kết nối: Kết nối ren, kết nối mặt bích.
- Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
- Áp suất: PN10, PN16, PN25,...PN60.
- Nhiết độ: Max 220 độ C.
- Môi trường: Nước sạch, nước thải, hóa chất, xăng dầu, khí, hơi, than, bột, xi măng.
- Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, EU, G7,...
- Đơn vị cung cấp: Thuận Phát Valve.
- Bảo hành: 12 tháng.
III. Hình ảnh thực tế van cổng tay quay

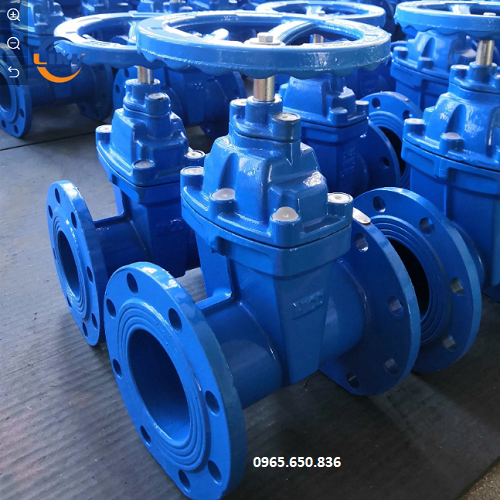

Van cổng tay quay tại kho Thuận Phát Valve.
IV. Cấu tạo và nguyên lý hoạt động của van cổng tay quay
4.1. Cấu tạo van cổng tay quay
Van cổng tay quay là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có nhiều ưu điểm vượt trội, một trong số đó là cấu tạo của van khá đơn giản. Các bộ phận của van được sản xuất trên dây chuyền hiện đại, đạt độ hoàn thiện cao, các chi tiết bộ phận có thể tháo tách rời rất thuận tiện cho việc tháo rỡ, bảo trì và thay thế thiết bị phụ dùng. Chi tiết cấu tạo của dòng van này gồm các bộ phận sau:
Thân van: Được làm từ các chất liệu như inox, gang, thép, đồng, nhựa. Có thể lắp đặt trong nhiều môi trường đường ống khác nhau, thân van là bộ phận lớn nhất của van bao bọc bên ngoài các bộ phận khác và có thể kết nối với đường ống hệ thống bằng ren hoặc mặt bích.
Trục van: Được làm từ các chất liệu có độ cứng cao, trục van có 2 dạng thiết kế là trục ty nổi và trục ty chìm. Trục ty nổi, ty van sẽ nổi lên khi van mở và hạ xuống khi van đóng. Trục van ty chìm sẽ không di chuyển lên xuống khi van mở hoặc đóng.
Đĩa van: Là bộ phận được kết nối trực tiếp với trục van, khi quay tay quay vô lăng đĩa van sẽ nâng lên hoặc hạ xuống tùy vào sự điều khiển của người sử dụng.
Gioăng làm kín: Là bộ phận đảm bảo độ kín cho van, được làm từ các chất liệu có độ đàn hồi cao như cao su, PTFE, EPDM,...
Tay quay vô lăng: Đây là bộ phận điều khiển có van, có hình dạng giống với vô lăng oto, người sử dụng có thể quay sang trái hoặc phải để điều khiển đóng, mở của đĩa van.

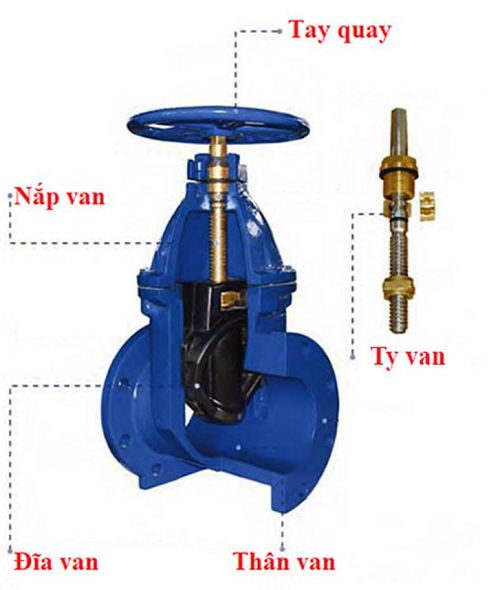

Cấu tạo van cổng tay quay.
4.2. Nguyên lý hoạt động
Van cổng tay quay có nguyên lý hoạt động khá đơn giản, dòng vàn này hoạt động hoàn toàn dựa vào nguyên lý điều khiển tay quay vô lăng quay trái hoặc phải để điều khiển hoạt động di chuyển lên hoặc xuống của đĩa van. Cụ thể, khi người sử dụng quay tay quay vô lăng về bên trái ngược chiều kim đồng hồ, lúc này trục van sẽ quay theo và khiến đĩa van di chuyển lên trên. Đến khi tay quay vô lăng không quay được nữa tức đĩa van đã mở hoàn toàn và dòng chảy lưu chất có thể di chuyển qua van vơi lưu lượng lớn nhất.
Khi đóng van người sử dụng chỉ cần quay tay quay vô lăng về bên phải ngược chiều với khi mở van, đến khi tay quay vô lặng không quay được nữa tức đĩa van đã được hạ xuống và van đã đòng hoàn toàn không có dòng chảy lưu chất di chuyển qua van.
V. Các dòng van cổng tay quay phổ biến hiện nay

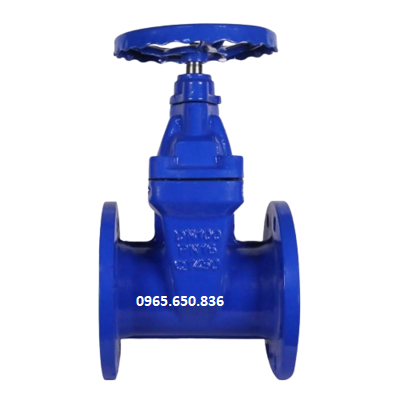

5.1. Van cổng tay quay ty chìm
 |
Thông số kỹ thuật
|

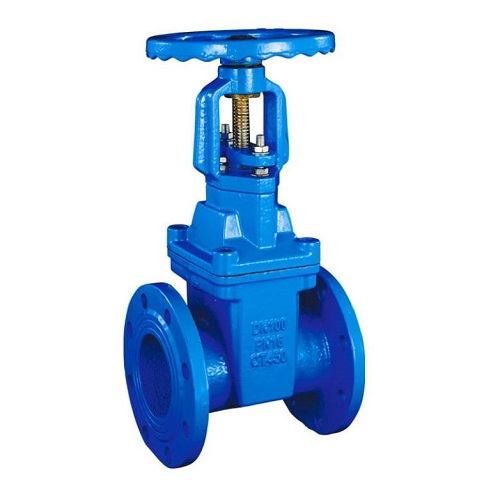

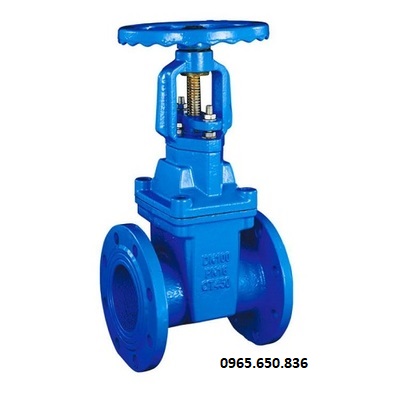

5.2. Van cổng tay quay ty nổi
 |
Thông số kỹ thuật
|

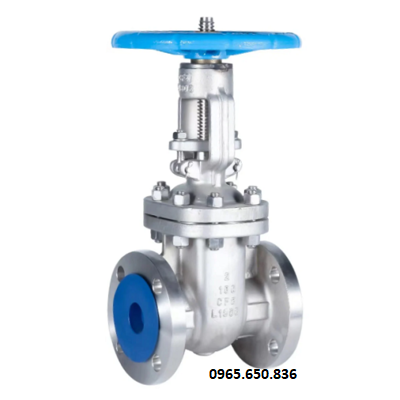

5.3. Van cổng inox tay quay
 |
Thông số kỹ thuật
|

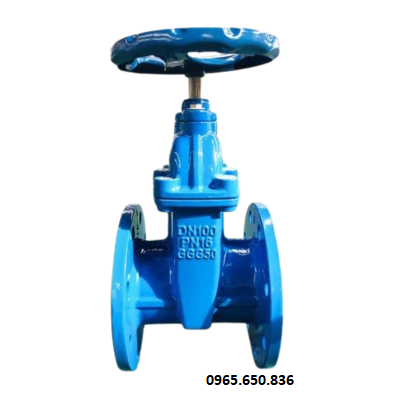

5.4. Van cổng gang tay quay
 |
Thông số kỹ thuật
|

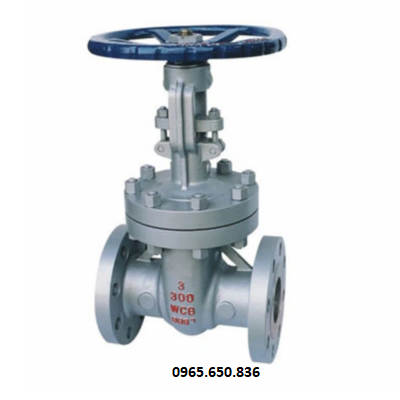

5.5. Van cổng thép tay quay
 |
Thông số kỹ thuật
|

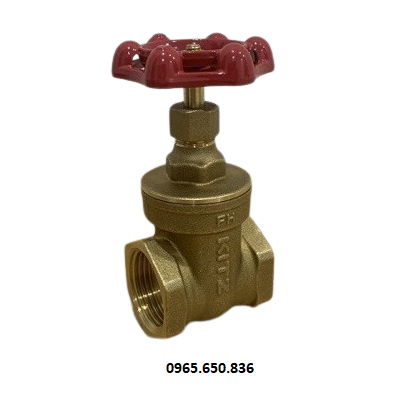

5.6. Van cổng đồng tay quay
 |
Thông số kỹ thuật
|

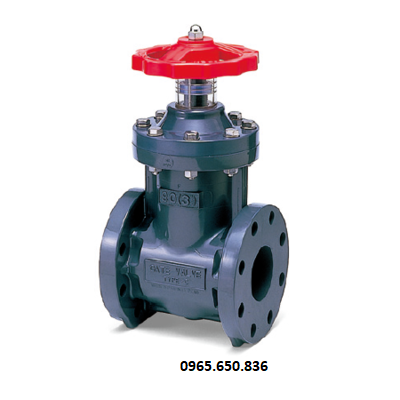

5.7. Van cổng nhựa tay quay
 |
Thông số kỹ thuật
|
5.8. Các dòng van cổng tay quay khác trên thị trường
- Van cổng tay quay Samwoo
- Van cổng tay quay Wonil
- Van cổng tay quay AUT
- Van cổng tay quay ARV
- Van cổng tay quay Đài Loan
- Van cổng tay quay Hàn Quốc
- Van cổng tay quay Trung Quốc
VI. Ưu điểm và nhược điểm của van cổng tay quay
6.1. Ưu điểm
Van cổng tay quay có nhiều ưu điểm vượt trội có thể kể đến như:
Ưu điểm 1: Van có thiết kế đơn giản, ít chi tiết bộ phận nhưng vẫn đáp ứng tốt được khả năng hoạt động và tính ổn định của van.
Ưu điểm 2: Van được làm từ nhiều chất liệu khác nhau có thể hoạt động tốt trong nhiều môi trường hệ thống và lưu chất khác nhau.
Ưu điểm 3: Thiết kế tay quay vô lăng để điều khiển hoạt động giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van.
Ưu điểm 4: Van giúp người sử dụng điều khiển dòng chảy lưu chất 1 cách linh hoạt, có thể dễ dàng mở hoặc đóng ngăn chặn dòng chảy lưu thông.
Ưu điểm 5: Các chi tiết bộ phận của van được sản xuất trên dây chuyền hiện đạt, đạt động hoàn thiện cao, giúp van có khả năng hoạt động ổn định, có tuổi thọ sử dụng lâu dài, it gặp sự cố trong quá trình sử dụng.
Ưu điểm 6: Van được nhập khẩu trục tiếp từ các hãng sản xuất hàng đầu, có đầy đủ giấy tờ như CO - CQ, Catalog,...
6.2. Nhược điểm
Nhược điểm 1: Là dòng van sử dụng để điều khiển dòng chảy, nhưng van cổng không phùi hợp sử dụng để điều tiết lưu lượng.
Nhược điểm 2: Van có thời gian đóng mở khá chậm, quá trình thực hiện 1 chi trình đóng mở phải mất tầm 10 - 15 giây để hoàn thành.

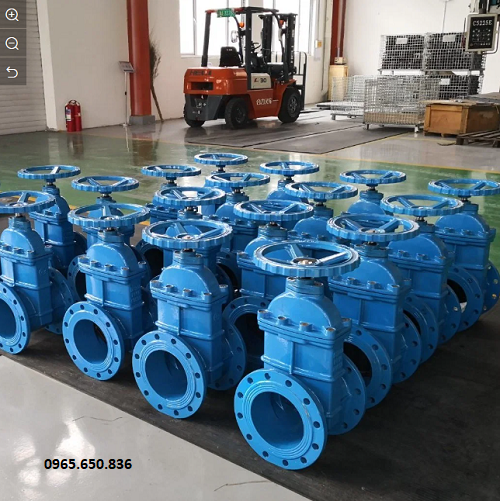

Van chặn thép tay quay.
VII. Ứng dụng của van cổng tay quay
Van cổng tay quay được ứng dụng rất phổ biến trong các hệ thống đường ống, một số ứng dụng cụ thể của dòng van này có thể kể đến như:
- Sử dụng trong các hệ thống cung cấp nước sạch, các hệ thống nước sinh hoạt thành phố.
- Sử dụng trong các hệ thống xử lý nước thải thành phố, nước thải sinh hoạt.
- Sử dụng trong các hệ thống sản xuất công nghiệp.
- Sử dụng trong các hệ thông sản xuất oto, đóng tảu, luyện kim,..
- Sử dụng trong các hệ thống đường ống bơm, đường ống xả thủy điện,..
- Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên.
- Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.
VIII. Báo giá van cổng tay quay
Van cổng tay quay là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được sản xuất từ nhiều chất liệu khác nhau với kích thước khác nhau. Điều này khiến giá cả của dòng van này có nhiều điểm khác nhau từ vật liệu đến kích thước, quý khách hàng quan tâm đến sản phẩm vui lòng liện hệ với chúng tôi để nhận được tư vấn chi tiết về sản phẩm.
Chúng tôi có nhiều kênh liên hệ khác nhau như SĐT, Zalo, Mess,... tất cả các kênh liên lạc của chúng tôi đều được ghim trên website với nhân viên trục 24/7 có thể phcuj vụ quý khách hạng mọi lúc.
Hotline: 0965.650.836
Tìm hiểu thếm: Van cổng BS PN10 PN16 PN25.
