Van bướm silo

I. Giới thiệu van bướm silo

Van bướm silo là dòng có thiết kế đặc biệt không có bộ phận gioăng làm kín, chuyên sử dụng cho các hệ thống bột, hệ thống si măng, nước thải hay các lưu chất dạng sệt. Van được thiết kế với nhiều dạng điều khiển khác nhau từ các dạng van tay gạt, tay quay, điều khiển điện, điều khiển khí nén và đa dạng kích thước từ DN100 đến DN100 có thể phù hợp lắp đặt trên mọi hệ thống đường ống lớn nhỏ hiện nay.

Van bướm silo được sản xuất từ nhiều chất liệu khác nhuau như inox, gang, thép, nhựa,… Hiện tại trên thị trường các dòng van bướm này đều được nhập khẩu từ các nước khác nhau trên thế giới như Đài Loan, Trung Quốc, Hàn Quốc, Châu Âu,…

Công ty TNHH vật tư công nghiệp Thuận Phát chúng tôi đang phân phối các dòng van bướm silo chính hãng trên thị trường với giá cả ưu đãi nhất, các sản phẩm đều là hàng chính hãng có đầy đủ giấy tờ như CO-CQ, Catalog,…

                                                                                    Van bướm silo tay gạt

1.1. Thông số kỹ thuật

• Kích thước: Từ DN100 Đến DN1000.
• Chất liệu van: Inox, gang, thép, nhựa.
• Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Tiêu chuẩn mặt bích: JIS, BS,…
• Áp xuất làm việc: PN10, PN16, PN25.
• Nhiệt độ làm việc: ~180 độ C.
• Môi trường làm việc: Lưu chất dạng sệt, bột, si măng,…
• Xuất xứ: Hàn Quốc, Trung QUốc, Đài Loan,…
• Đơn vị cung cấp: Công ty TNHH vật tư công nghiệp Thuận Pháp.
• Bảo hành 12 tháng.

1.2. Lý do bên sử dụng van bướm silo

Van bướm si lo là dòng van đặc biệt chuyên sử dụng cho các hệ thống bột, hệ thống si măng nhờ vào thiết kế không có bộ phận gioăng cao su. Các dòng van có bộ phận này thướng không phù hợp sử dụng cho các hệ thống dạng bột, bởi trong quá trình vận hành lưu chất dạng bột có thể bị dính hoặc kết lại trên đĩa van, lâu ngãy sẽ dẫn đến hư hại gioăng làm kín và khiến van bị rò rỉ lưu chất.

Vì vậy đối với các hệ thống dạng bột, si măng van bướm silo là giải pháp tối ưu cho việc điều khiển lưu chất trong hệ thống.

1.3. Một số hình ảnh van bướm silo

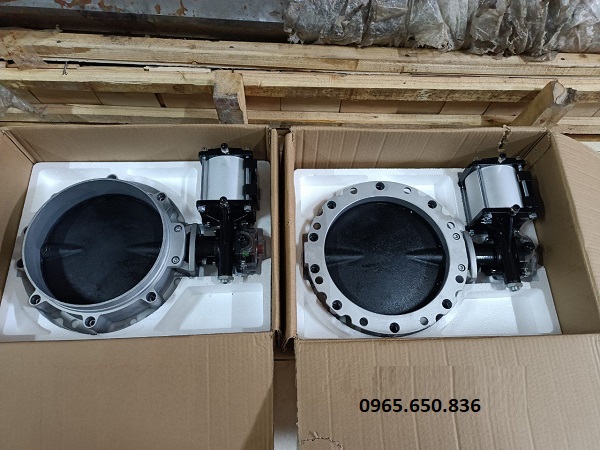

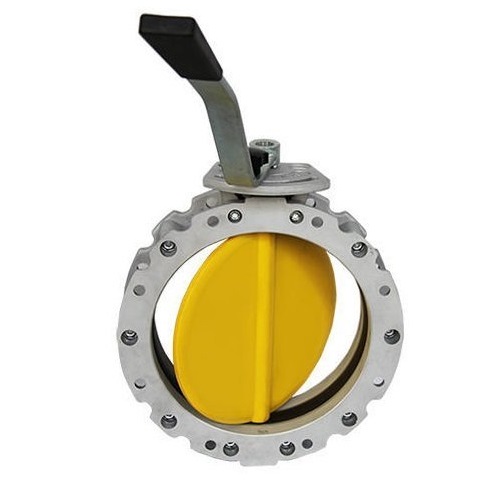

Van bướm silo dùng cho bột.

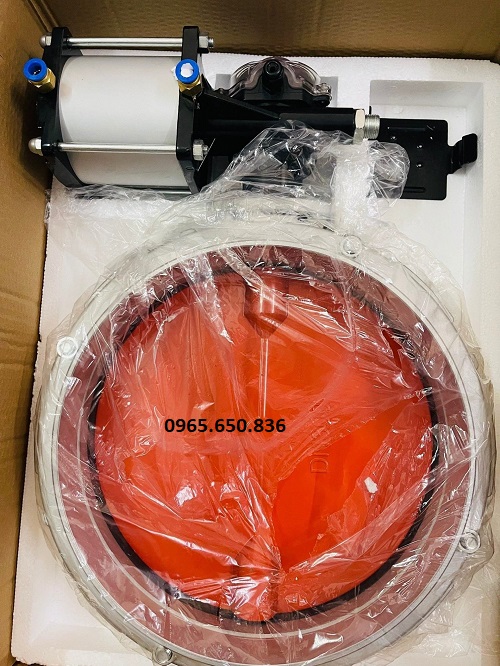

Van bướm silo điều khiển bằng khí nén.

II. Ưu điểm và nhược điểm của van bướm silo

Để đánh giá 1 dòng van có phù hợp sử dụng cho hệ thống hay không chúng ta cần điểm qua các ưu điểm và nhược điểm của dòng sản phẩm đó, dưới đây là một số đánh giá về ưu điểm và nhược điểm của dòng van bướm silo mời các bạn cùng tham khảo.

2.1. Ưu điểm

Van bướm silo có nhiều ưu điểm rất vượt trội được đánh giá cao, có thể kể đến như:

• Van được làm từ nhiều loại chất liệu khác nhau như inox, gang, thép, nhựa,…phù hợp sử dụng và lắp đặt trong mọi môi trường hệ thống khác nhau.
• Van có dãi kích thước rộng từ DN100 đến DN1000 đáp ứng được hầu hết các kích thước hệ thống phổ biến hiện nay.
• Van được thiết kế chuyên sử dụng cho các hệ thống lưu chất dạng sệt, bột, si măng nên rất được tin dùng trong các hệ thống này.
• Van không có bộ phận gioăng làm kín, không cần lưu ý quá nhiều trong thời gian dài sử dụng.
• Van có đa dạng kiểu điều khiển từ các dạng điều khiển cơ như tay gạt, tay quay đến các dạng điều khiển tự động như khí nén hay điều khiển điện.
• Van có giá thành khá rẻ so với các dòng van khác cùng chức năng trên thị trường.
• Van bướm silo có thiết kế đơn giản, dễ dàng lắp đặt, tháo rỡ, bảo trì bảo dưỡng.

2.1. Nhược điểm

Tuy có nhiều ưu điểm vượt trội kể trên, nhưng dòng van này vẫn có 1 số nhược điểm nhất định như:

• Van có hạn chế về kích thước, không có các kích nhỏ hơn DN100.
• Van không phù hợp sử dụng cho các lưu chất dạng lỏng, bởi không có gioăng làm kín, khiến van dễ bị dò rỉ đối với các lưu chất dạng lỏng.

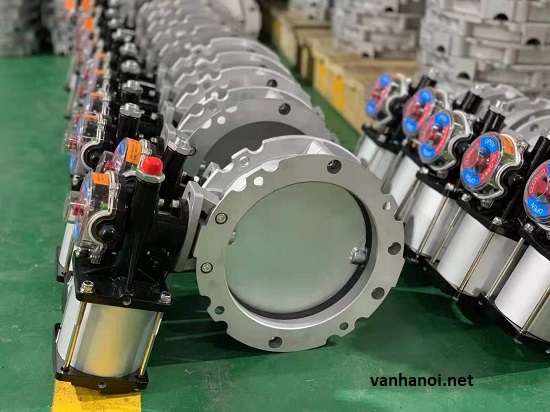

Van bướm silo khí nén

III. Van bướm silo được ứng dụng trong các hệ thống

Van bướm silo được ứng dụng khá phổ biến hiện nay, tuy nhiên không phải hệ thống nào cũng có thể sử dụng dòng van nay. Dưới đây là 1 số ứng dụng cụ thể của dòng van bướm silo trong các hệ thống.

• Van được sử dụng trong các hệ thống bột, si măng, cát, đá vôi, vật liệu xây dựng,…
• Van được ứng dụng trong các hệ thống có lưu chất dạng sệt như nhước thải, bùn, các trạm trộn, máy trộn,…
• Van được ứng dụng trong các hệ thống sản xuất bao bì, pin,…
• Van được sử dụng trong các hệ thống luyện kim đen, gang, thép, kẽm, nhôm,…
• Van được sử dụng trong các hệ thống dân sinh và nhiều ứng dụng khác có lưu chất dạng bột, dung dịch dạng sệt.

IV. Các loại van bướm silo trên thị trường hiện nay

Các dòng van bươm silo trên thị trường hiện nay được phân thành 4 loại chính:

4.1. Van bướm silo tay gạt

Van bướm silo tay gạt là dòng van sử dụng tay gạt để điều khiển hoạt động của đĩa van, dòng van có ưu điểm là nhỏ gọn, thuận tiện cho việc lắp đặt và sử dụng. Tuy nhiên thiết kế tay gạt khoog phù hợp sử dụng đối với các hệ thống kích thước lớn.

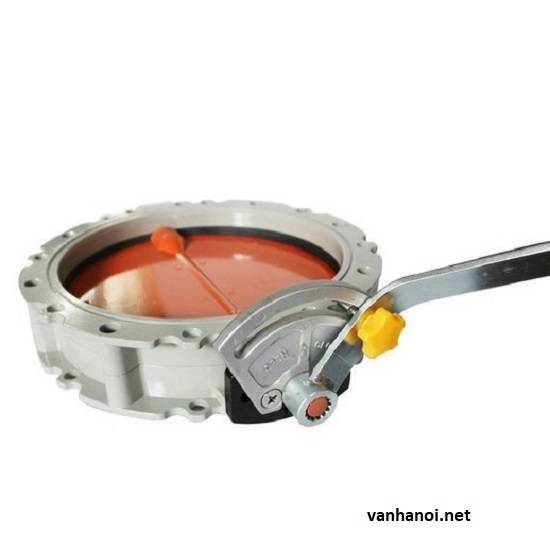

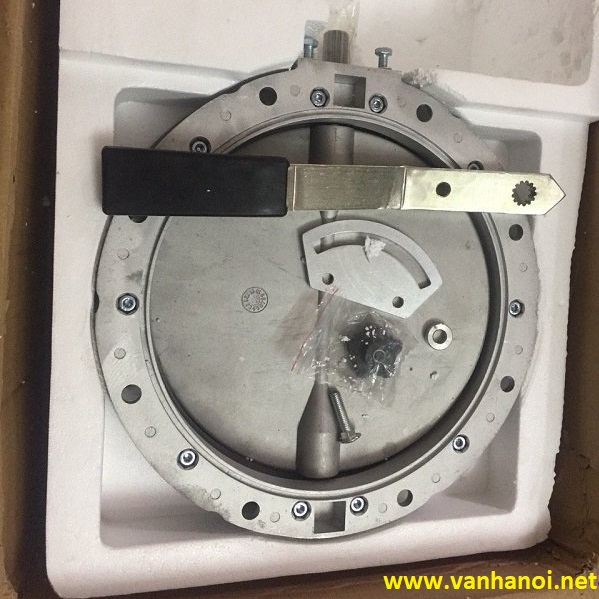

Van bướm silo tay gạt

4.2. Van bướm silo tay quay

Đây là dòng van sử dụng tay quay vô lăng để điều khiển hoạt động của van, đây là thiết kế khắc phụ hạn chế của các dòng van tay gạt. Hộp số vô lăng giúp van bướm silo tay quay có thể hoạt động dễ dàng hơn, các bánh rang trợ lực giúp người sử dụng có thể điều khiển van 1 cách dễ dàng hơn.

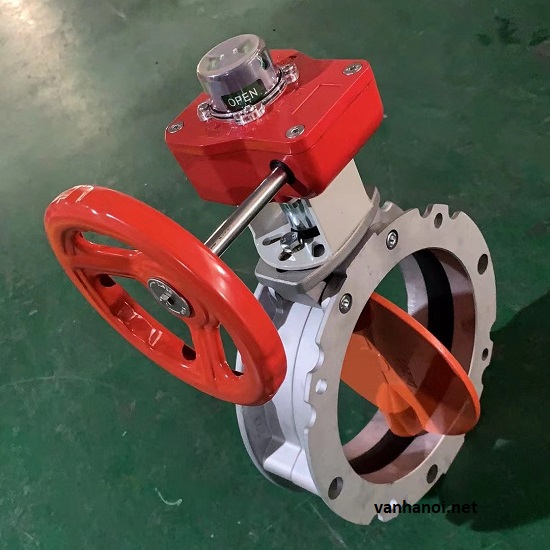

Van bướm silo điều khiển tay quay

4.3. Van bướm silo điều khiển điện

Van bướm silo điều khiển điện là dòng van sử dụng điện năng để hoạt động, dòng van này được thiết kế bộ điều khiển điện ở trên đỉnh của van. Thiết kế này giúp người sử dụng có thể điều khiển van 1 cách tự động từ xa mà không cần can thiệp vật lý đến van, van sử dụng điện năng 24V, 220V, 380V để hoạt động phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.

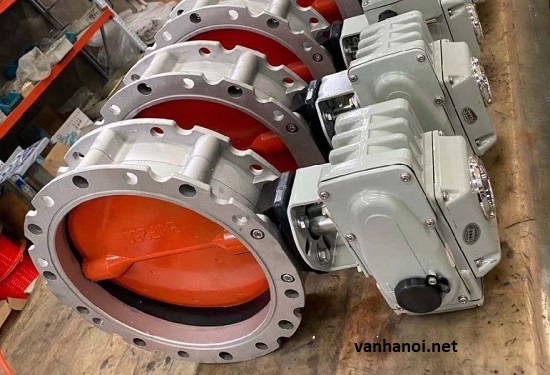

Van bướm silo điều khiển điện 24V, 220V,..

4.4. Van bướm silo điều khiển khí nén

Cũng là 1 dòng van điều khiển tự động, tuy nhiên van bướm silo điều khiển khí nén không sử dụng điện năng để hoạt động mà sử dụng áp xuất khí nén. Dòng van này có thiết kế bộ điều khiển khí nén trên thân van để điều khiển hoạt động của van, áp xuất khí nén sử dụng từ 3 – 8bar thông dụng.

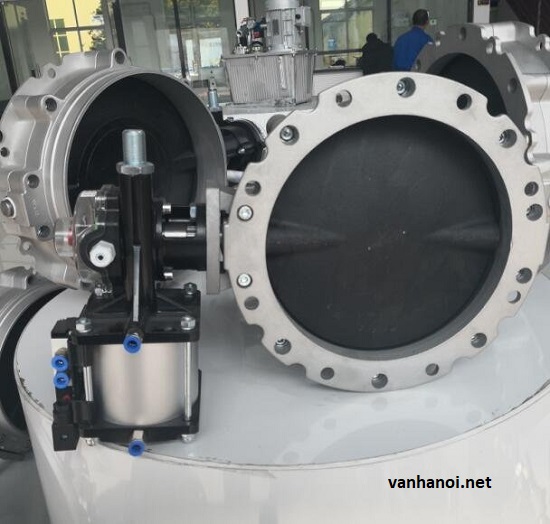

Van bướm silo điều khiển khí nén

V. Chi tiết câu tạo và cách van bướm silo hoạt động

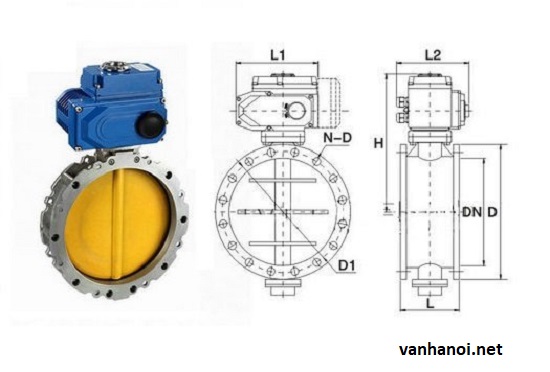

5.1. Cấu tạo

Van bướm silo có cấu tạo khá đơn giản cũng như các dòng van bướm khác được cấu tạo từ 4 bộ phận khác nhau đó là thân van, trục van, đĩa van và bộ phận điều khiển. Tuy nhiên dòng van này không có bộ phận gioăng làm kín như các dòng van bướm thông thường trên thị trường hiện nay.

Van bướm silo là dòng van đặc biệt chuyên sử dụng trong các hệ thống có lưu chất dạng bột, dạng sệt. Các bộ phận của van được sản xuất từ nhiều chất liệu khác nhau như inox, gang, theo, nhựa,…ngoài van van cũng được thiết kế đa dạng về các thức điều khiển như điều khiển điện, khí nén, tay gạt hoặc tay quay.

5.2. Nguyên lý hoạt động

Van bướm silo hoạt động dựa trên nguyên lý đóng hoặc mở cho lưu chất trong đường ống đi qua của đĩa van, tuy thuộc và loại van mà cách thức điều khiển van cũng khác nhau. Đĩa cảu van có thể mở hoàn toàn ở góc 90 độ và đóng hoàn toàn ở góc 0 độ, ngoài ra van cũng có thể mở theo nhiều góc độ khác từ 1 – 89 độ để điều tiết lưu lượng của lưu chất.

VI. Một số lưu ý khi sử dụng van bướm silo

Van bướm silo là dòng van có nhiều ưu điểm, ngoài việc cẩn sử dụng van đúng với môi trường thì có 1 số lưu ý khi sử dụng van để đảm bảo van có thể hoạt động tốt và gia tăng tuổi thọ trong quá trình sử dụng cho van.

6.1. Lưu ý khi lắp đặt van bướm silo

Khi lắp đặt van bướm silo vào hệ thông cần lưu ý 1 số điểm sau:

• Cần làm sạch điểm kết nối trước khi lắp đặt van bướm silo vào hệ thống .
• Đảm bảo kích thước của van bằng với kích thước của đường ống mới có thể lắp đặt.
• Khi lắp đặt cần siết chặt và đều các bulong và đai ốc kết nối, đảm bảo van được kết nối với hệ thống chắc chắn, không bị rung lắc hay rò rỉ.
• Đối với các dòng van điều khiển điện cần đảm bảo điện áp cung cấp phù hợp với van.
• Điểm kết nối điện cần đảm bảo độ kín, đáp ứng các tiêu chuẩn kết nối điện, tránh hiện trượng chập chays.
• Với các dòng van khí nén cần đảm bảo áp lực khí nén cung cấp phù hợp với van.

6.2. Lưu ý sử dụng và bảo trì van bướm silo

Bất kể 1 thiết bị nào khi được sử dụng trong thời gian dài đều cần được sử dụng đúng với chức năng và được bảo trì bảo dưỡng đúng cách.

• Van bướm là dòng van không được đánh giá quá cao trong việc điều tiết dòng chảy, nên hạn chế sử dụng van để điều tiết dòng chảy.
• Đối với các dòng van điều khiển điện, cần lưu ý điểm kết nối điện không bị hở tránh hiện tượng hấp hơi vào bộ điều khiển.
• Với các dòng van điều khiển khí nén cần lưu ý khí nén cung cấp phải sạch không có bụi hay cặn bên trong khí nén.
• Theo khuyến cáo của nhà sản xuất van cần được bảo hành, bảo trì từ 3 -6 tháng 1 lần để đảm bảo được hoạt động của van, ngoài ra còn giúp tăng tuổi thọ sử dụng cho van.

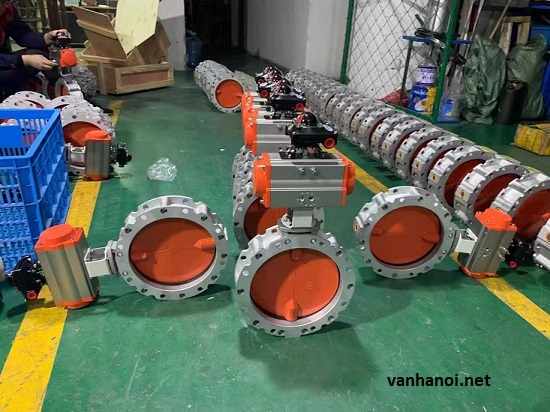

Van bướm silo Hàn Quốc

VII. Địa điểm cung cấp van bướm silo

Các dòng van bướm silo đang được Công ty TNHH vật tư công nghiệp Thận Phát chúng tôi phân phối trên thị trường với đẩy đủ chủng loại, mẫu mã, kích thước. Các sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ các nước có ngành công nghiệp đường ống hàng đầu trên thới giới hiện nay.

Quý khách hàng quan tâm đến sản phẩm có thể liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm điện tại. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi.
