Van bi 3 ngã vi sinh điều khiển khí nén

I. Tìm hiểu chung về van bi 3 ngã vi sinh điều khiển khí nén

Van bi 3 ngã vi sinh điều khiển khí nén là dòng van có phần thân van cơ được sản xuất từ chất liệu inox 304L, inox 316 hay inox 316L, trãi qua quá trình đánh bóng Ra0.4~0.8µm đạt đủ độ bóng sử dụng trong các hệ thống đường ống vi sinh. Dòng van này sử dụng bộ điều khiển khí nén để điều khiển hoạt động đóng và mở của van, thiết bị này giúp van có khả năng điều khiển hoạt động từ xa mà không cần tác động vật lý từ con người trực tiếp lên van.

Van bi vi sinh 3 ngã điều khiển khí nén là lựa chọn tối ưu trong các hệ thống đường ống vi sinh, các hệ thống có yêu cấu chặt chẽ về độ tinh khiết của dòng chảy lưu chất trong hệ thống. Ngoài ra với thiết kế 3 ngã có 3 đầu kết nối với đường ống, giúp dòng van này có khả năng điều khiển dòng chảy linh hoạt, có thể đóng mở, chia dòng chảy hay pha trộn các dòng chảy lại với nhau.

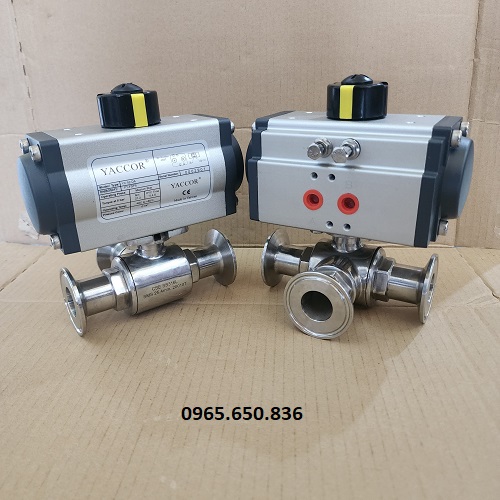

Van bi vi sinh 3 ngã điều khiển khí nén.

Các dòng van bi 3 ngã vi sinh được được sử dụng phổ biến trên thị trường:

• Van bi 3 ngã vi sinh điều khiển khí nén tác động đơn
• Van bi 3 ngã vi sinh điều khiển khí nén tác động kép
• Van bi 3 ngã vi sinh điều khiển khí nén tuyến tính
• Van bi 3 ngã vi sinh điều khiển khí nén nối Clamp
• Van bi 3 ngã vi sinh điều khiển khí nén inox 304L
• Van bi 3 ngã vi sinh điều khiển khí nén inox 316
• Van bi 3 ngã vi sính điều khiển khí nén inox 316L

1.1. Thông số kỹ thuật

• Kích cỡ: DN15 – DN100 (1/2 - 4 '' inch).
• Nguyên liệu thân: Inox vi sinh 304L – 316 – 316L.
• Nguyên liệu trục: Vi sinh STS304L – 316.
• Nguyên liệu đĩa: Inox vi sinh SUS304 - SUS316
• Nguyên liệu đệm: PTFE, Teflon.
• Nguyên liệu bộ điều khiển: Hợp kim nhôm cao cấp.
• Tiêu chuẩn: IP65, IP67, IP68.
• Áp suất làm việc: PN10, PN16.
• Nhiệt độ làm việc: Tối đa 220 độ C.
• Áp suất mở van: Từ 3bar - 8 bar.
• Chức năng làm việc: ON OFF - tuyến tính
• Kiểu tác động: Tác động đơn – Tác động kép.
• Dạng thiết kế bi van: Dạng chữ L – Dạng chữ T.
• Kết nối ống: Clamp.
• Môi trường: Chất lỏng, nước tính khiết, khí nén, hơi nóng, hóa chất,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu,..
• Bảo hành 1 năm chính hãng.

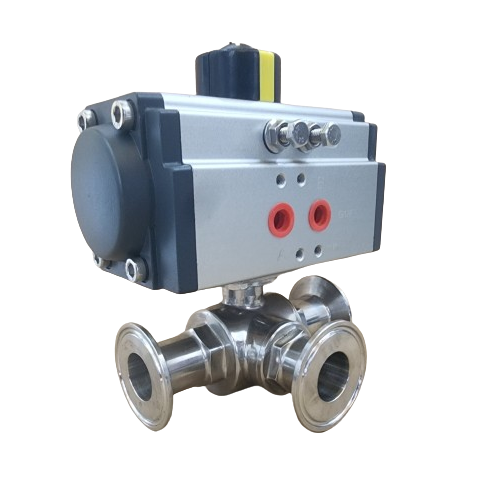

1.2. Một số hình ảnh thực tế van bi 3 ngã vi sinh điều khiển khí nén

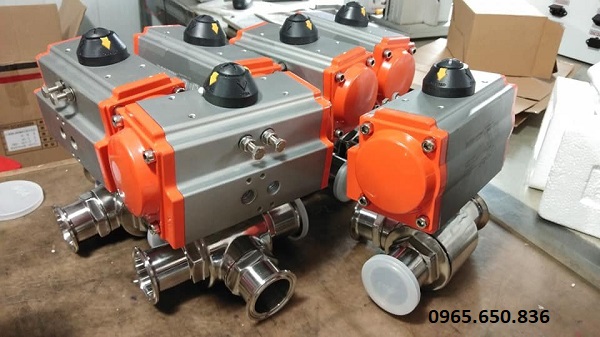

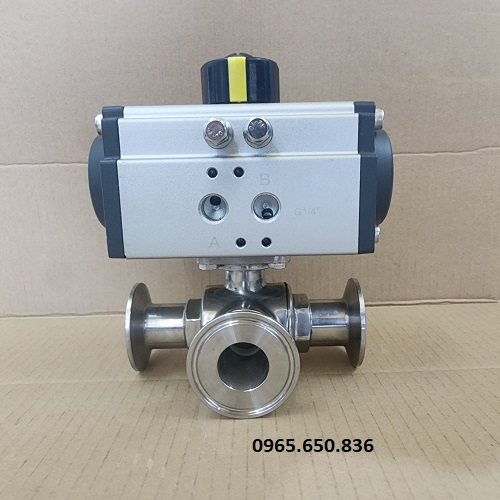

Van bi 3 ngã vi sinh khí nén - Thuận Phát Valve.

II. Lý do nên sử dụng van bi 3 ngã vi sinh điều khiển khí nén

Van bi 3 ngã vi sinh điều khiển khí nén là dòng van đặc biết từ chất liệu sản xuất đến thiết kế van, những đặc điểm này giúp van có khả năng điều khiển dòng chảy 1 cách linh hoạt nhất khí áp dụng trong các hệ thống đường ống hiện nay. Cùng chúng tôi điểm qua 1 số tính năng vượt trội của dòng van này, mời các bạn cùng tham khảo dưới đây.

- Chất liệu sản xuất van cơ: Phần van cơ của van bi 3 ngã vi sinh điều khiển khí nén được sản xuất từ các chất liệu inox cao cấp 304L, 316, 316L có khả năng chịu áp lực và nhiệt độ rất tốt. Đặc biệt với khả năng chống oxy hóa và ăn mòn từ các chất liệu này giúp van có thể hoạt động tốt trong các môi trường hệ thống khắc nghiệt nhất.

- Công nghệ sản xuất tiên tiến: Các dòng van bi 3 ngã vi sinh điều khiển khí nén được sản xuất trên dây chuyền hiện đại, gia công đánh bóng giúp van đạt độ nhẵn cao. Điều này giúp lưu chất không bị bám dính trên thành van, đảm bảo được độ tinh và chuẩn của lưu chất khi sử dụng hệ thống trong thời gian dài.

- Chức năng chính của van: Van có khả năng phân chia dòng chảy thành 2 đường khác nhau hay pha trộn 2 dòng chảy thành 1. Điều này nhờ vào thiết kế thân van với 3 đầu kết nối với đường ống, ngoài ra bi van được thiết kế theo 2 dạng chính là dạng chữ T và dạng chữ L, tùy vào nhu cầu sử dụng mà có thể lựa cọn dạng thiết kế phù hợp nhất.

- Khả năng điều khiển từ xa: Van sử dụng bộ điều khiển khí nén để điều khiển hoạt động của van, bộ điều khiển này giúp người sử dụng và hệ thống có khả năng điều khiển hoạt động đóng mở của van bằng năng lượng khí nén. Có 2 dạng điều khiển khác nhau là điều khiển ON/OFF ( đóng, mở hoàn toàn ) và điều khiển tuyến tính ( Mở theo góc độ ).

III. Cấu tạo và nguyên lý hoạt động của van bi 3 ngã vi sinh điều khiển khí nén

3.1. Cấu tạo van bi 3 ngã vi sinh điều khiển khí nén

Van bi 3 ngã vi sinh điều khiển khí nén là sự kết hợp hoàn hảo giữa van bi 3 ngã vi sinh và bộ điều khiển khí nén, việc kết hợp này giúp tăng khả nnawg vận hành và hoạt động của van, tăng hiệu quả van việc giảm thiểu được nhân công và chi phí vận hành cho hệ thống. Cấu tạo của từng phần như sau, mời quý vị cùng tham khảo.

Cấu tạo van bi 3 ngã vi sinh

Van bi 3 ngã vi sinh là dòng van được làm từ chất liệu inox vi sinh, với thiết kế thân van có 3 đầu kết nối với đường ống. Phần đĩa van của dòng van này được thiết kế theo dạng hình cầu được đục lỗ đển dòng chảy lưu chất có thể di chuyển qua, với 2 dạng thiết kế lỗ trên bi van chính là dạng chữ T và dạng chữ L. Ngoài ra van được thiết kế nối Clamp để kết nối với đường ống, cùng với 2 bộ phận khác của van là trục van và gioăng làm kín.

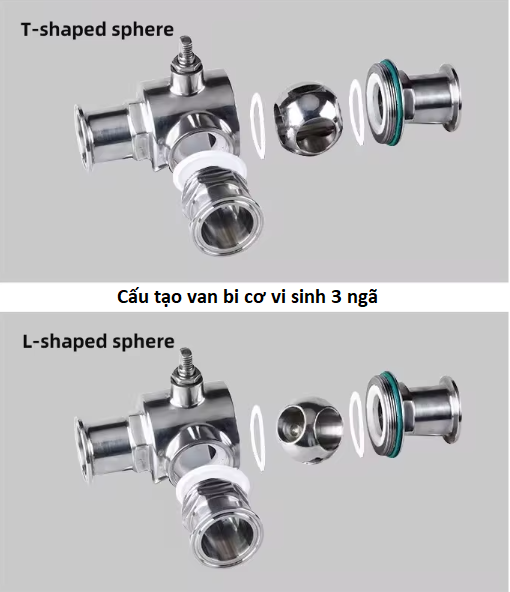

Cấu tạo van bi cơ vi sinh 3 ngã.

Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén là thiết bị được sử dụng để điều khiển hoạt động của van bi cơ, thiết bị này có 2 dạng thiết kế khác nhau là tác động đơn và tác động kép. Cấu tạo của thiết bị này gồm nhiều bộ phận khác nhau, các bộ phận cấu tạo nên bộ điều khiển khí nén giồm các chi tiết sau:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• piston
• bánh răng piston
• Vít điều chỉnh hành trình
• Núm hiển thị hành trình
• lò xo đàn hồi ( Tác động đơn )

3.2. Nguyên lý hoạt động

Van bi 3 ngã vi sinh điều khiển khí nén có nguyên lý hoạt động khá đơn giản, hoạt động hoàn toàn nhờ vào khả năng chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động của phần van cơ. Khi cung cấp khí nén vào bộ điều khiển khí nén, áp lực khí nén sẽ đẩy piston di chuyển sang 2 bên là tạo chuyển động xoay cho trục bánh răng.

Lúc này trục van cơ được kết nối trực tiếp với trục bánh răng sẽ di chuyển theo và tạo ra chuyển động mở cho đĩa van. Tùy vào cài đặt của người sử dụng mà khi mở van dòng chảy sẽ di chuyển theo các hướng khác nhau.

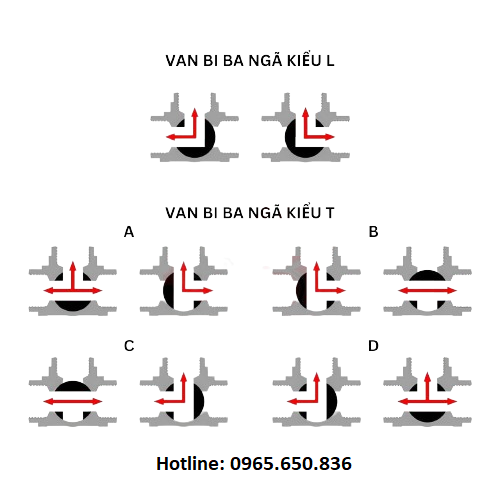

Nguyên lý hoạt động van bi 3 ngã vi sinh khí nén.

IV. Ưu điểm và nhược điểm của van bi 3 ngã vi sinh điều khiển khí nén

V. Van bi 3 ngã vi sinh điều khiển khí nén được ứng dụng trong các hệ thống

Van bi 3 ngã vi sinh điều khiển khí nén là dòng van được sản xuất nhằm sử dụng trong các hệ thống vi sinh, các hệ thống có yêu cầu cao về độ tính khiết của dòng chảy lưu chất trong đường ống. Dòng van này bề ngoài được đánh nhẵn bóng giúp dòng chảy khi đi qua van không bi dính thành hay cô đọng trên thành van gây ra biến đổi chất khống hệ thống ngưng hoạt động. Vì vậy dòng van này trở thành lựa chọn tối ưu đối với các hệ thống hóa chất, sản xuất thuốc men, thực phẩm, bia, rượu,...sử dụng trong các hệ thống máy điều trị bệnh nhân,...

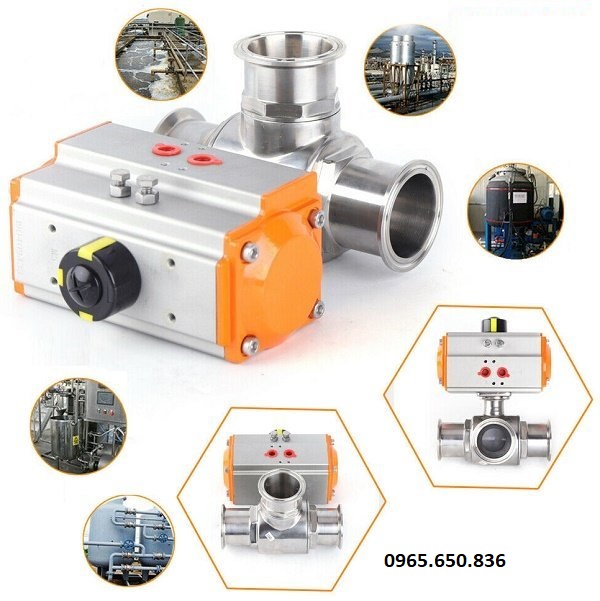

Ứng dụng van bi 3 ngã vi sinh điều khiển khí nén.

VI. Địa điểm bán van bi 3 ngã vi sinh điều khiển khí nén hàng đầu thị trường

Hiện nay các dòng van bi 3 ngã vi sinh điều khiển khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các thương hiệu van hàng đầu thế giới hiện nay và đang phân phối trên toàn quốc với giá thành ưu đãi nhất thị trường. Các dòng van được chúng tôi nhập khẩu đều phải trải qua quá trình kiểm tra nghiêm ngặt từ khâu vật liệu sản xuất đến khâu nhập kho, điều này giúp chúng tôi kiểm soát được chất lượng sản phẩm tránh các hiện tượng hàng giả, hàng kém chất lượng.

Quý khách hàng khi mua hàng của Thuận Phát Valve chúng tôi có thể hoàn toàn yên tâm về nguồn gốc, chất lượng của sản phẩm. Các sản phẩm của chúng tôi đều có đầy đủ các giấy tờ như CO - CQ, Catalog, VAT, Bill of lading,...và được bảo hành lên đến 12 tháng. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chi tiết nhất cho sản phẩm.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài biết của chúng tôi, rất hân hạnh được đồng hành và phục vụ quý khách trong các dự án gần nhất !
